ШАРОВОЙ ЗАТВОР ДИАМЕТРОМ 4200 мм (Нурекская ГЭС)

Затвор (фиг. 62) предназначен для защиты гидроагрегата от разгона и устанавливается непосредственно перед турбиной в специальном помещении ГЭС.
В конструкции затвора предусмотрены два уплотнения: рабочее (оперативное) на выходе и ремонтное на входе.
Корпус затвора - литой, состоит из четырех частей и имеет вертикальный и горизонтальный разъемы.
Ротор затвора представляет собой цилиндрическую трубу, состоящую из четырех частей. Отъемные цапфы присоединяются к цилиндрической части ротора при помощи фланцев. Подшипники выполнены из бронзы и работают на масляной смазке. Втулки устанавливаются в сферические самоустанавливающиеся обоймы, исключающие возможность заедания цапф в подшипниках при деформации ротора от давления воды. Клапан рабочего уплотнения в центральной части крепится к ротору. Приводом ротора служат два качающихся сервомотора диаметром 1100 мм. Масло давлением 40 кгс/см2 подводится к сервомоторам специальными шарнирными коллекторами.
Система управления состоит из золотников управления сервообмоток, байпаса с уплотнением и золотников блокировки. При подаче команды на открытие (закрытие) затвора дистанционно или вручную с местного поста управления дальнейшие операции выполняются автоматически. Особенностью системы управления является то, что связь между исполнительными механизмами и золотниками управления и блокировки полностью гидравлическая.
Питание системы управления маслом под давлением осуществляется от маслонапорной установки, обшей для турбины и затвора. В случае падения давления в маслонапорной установке питание маслом под давлением осуществляется от аварийной маслонапорной установки.
Сигнальные лампы, выведенные на пульт управления, показывают конечные положения ротора затвора, сервомоторов, байпаса и клапана уплотнения.

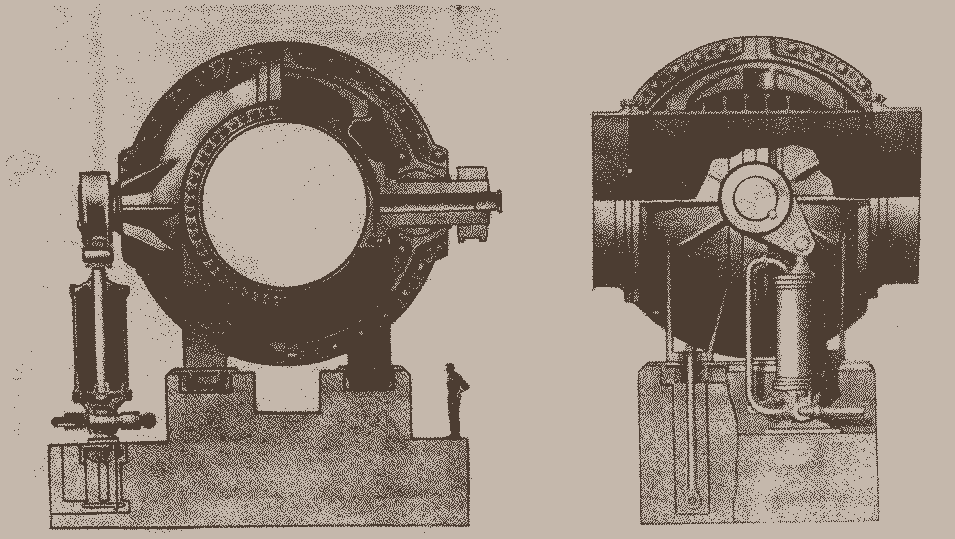

Фиг. 62. Шаровой затвор диаметром 4200 мм (Нурекская ГЭС)

Техническая характеристика

Напор, м: расчетный ...   308
максимальный с учетом гидроудара                                      400
Расход воды, м3/с .  156
Тип уплотнения: рабочего .
Металлическое
ремонтного ..
Тип, конструкция привода ..
Гидравлический,
два сервомотора диаметром 1100 мм
Время закрытия затвора, с:
нормальное .. 120
аварийное  120
Рабочее давление масла в системе управления, кгс/см2                      40

ШАРОВОЙ ЗАТВОР ДИАМЕТРОМ 3000 мм (Ингурская ГЭС)

Затвор предназначен для аварийного и оперативного перекрытия трубопровода турбины.
Затвор устанавливается перед входом в спиральную камеру турбины в здании ГЭС.
В конструкции затвора предусмотрены два уплотнения: рабочее на выходе и ремонтное на входе.
Корпус затвора - литой, выполнен из двух частей с горизонтальным разъемом. Ротор затвора - литой, цапфы к ротору крепятся механически.
Подшипники затвора - самоустанавливающиеся сферические с бронзовыми втулками, работающие на густой масляной смазке.
Клапан рабочего уплотнения в центральной части крепится к ротору.
Система управления затвором предусматривает автоматическое открытие и закрытие, в том числе аварийное закрытие. Ручное открытие и закрытие затвора осуществляются при помоши рукояток, расположенных на лицевой стенке шкафа управления.
Механизмы управления затвором включают: золотники управления, байпаса, гидроклапана уплотнения с электромагнитами и главный.
Питание системы управления маслом под давлением осуществляется маслонапорной установкой, общей для турбины и затвора.
Протечки масла от механизмов управления поступают в лекажный агрегат и оттуда масляным насосом перекачиваются в бак маслонапорной установки.

Техническая характеристика
Напор, м: расчетный ...  460
максимальный с учетом гидроудара                                        550
Расход воды, м3/с .  90
Тип уплотнения: рабочего .. .
Металлическое
ремонтного ...
Тип, конструкция привода .
Гидравлический,
два сервомотора диаметром 800 мм
Время закрытия затвора, с: нормальное      120
аварийное ...  120
Рабочее давление масла в системе управления, кгс/см        40

ШАРОВОЙ ЗАТВОР ДИАМЕТРОМ 2200 мм (Шамбская ГЭС)

Затвор (фиг. 63) предназначен для перекрытия напорного трубопровода в нормальных и аварийных условиях работы гидротурбины при напорах 298-390 м.
Затвор устанавливается в здании ГЭС перед входом в спиральную камеру газотурбины.
Корпус затвора - литой, изготовлен из двух частей с вертикальным разъемом.
Ротор затвора - цельнолитой с вварными коваными цапфами. Подшипники затвора представляют собой бронзовые втулки, смазываемые густой масляной смазкой.

Фиг. 63. Шаровой затвор диаметром 2200 мм (Шамбская ГЭС)

В конструкции затвора предусмотрены два уплотнения: рабочее на выходе и ремонтное на входе.
Клапан рабочего уплотнения в центральной части крепится к ротору.
Система управления затвором включает автоматическое аварийное закрытие и ручное открытие и закрытие затвора с помощью рукояток, расположенных на лицевой стенке шкафа управления.
Механизмы управления затвора включают: золотники управления, байпаса, гидроклапана уплотнения с электромагнитами и главный.
Питание системы управления маслом под давлением осуществляется от маслонапорной установки, обшей для турбины и затворе.
Протечки масла от механизмов управления поступают в лекажный агрегат, откуда масляным насосом перекачиваются в бак маслонапорной установки.

Техническая характеристика
Напор, м:
расчетный . .. 325
максимальный с учетом гидроудара                                                               390
Расход воды, м3/с  ...  37,5
Тип уплотнения:
рабочего ...
Металлическое ремонтного ...
Тип, конструкция привода
Гидравлический,
два сервомотора диаметром 600 мм
Рабочее давление масла в системе управления, кгс/см2 ...  40
Время закрытия затвора, с:
нормальное      90
аварийное .  90
