ТУРБИНА ТИПА РО 984-В-600 МОЩНОСТЬЮ 85000 кВт (Плявиньская ГЭС)
Вертикальная радиально-осевая турбина служит приводом зонтичного генератора трехфазного тока.

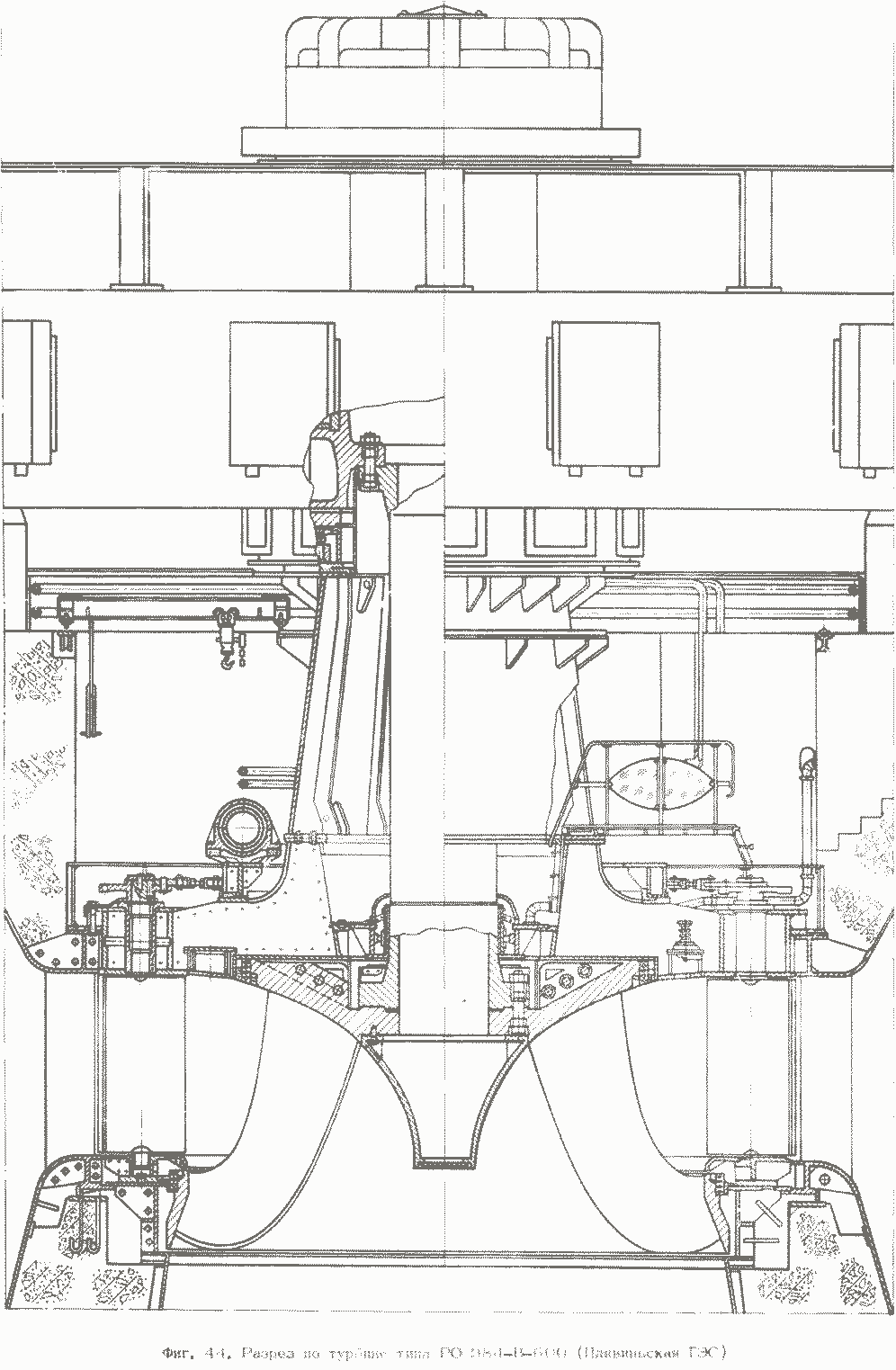

Спиральная камера турбины (фиг. 44, табл. 2) - таврового сечения с приподнятым потолком. Угол охвата камеры в плане 270°. Отсасывающая труба - изогнутая высотой 2,32D1. Потолок и конус спиральной камеры, а также входной диффузор отсасывающей трубы облицованы тонкими стальными листами. Боковые стенки и пол спиральной камеры покрыты асфальтовой гидроизоляцией.
Статор - сварно-литой из шести частей. К литым поясам (верхнему и нижнему) приварены 12 литых профилированных колонн.
Направляющий аппарат состоит из 24 поворотных лопаток асимметричного профиля, отлитых из углеродистой стали. Подшипник нижней цапфы и оба подшипника верхней цапфы имеют лигнофолевые втулки. Верхняя цапфа уплотняется U-образными резиновыми манжетами. На лопатках, в местах их соприкосновения, на крышке турбины и в нижнем кольце установлены треугольные резиновые шнуры.
Поворот направляющих лопаток осуществляется двумя торцевыми сервомоторами диаметром 500 мм каждый, установленными на регулирующем кольце, которое связано серьгами с рычагами лопаток. Один из сервомоторов снабжен ручным стопорным устройством.
Рабочее колесо (фиг. 45) - сварно-литое, имеет 15 лопастей. Обработанные отдельно лопасти собираются в пазы ступицы и обода и привариваются. Рабочее колесо изготовлено из двух половин, которые соединяются на ГЭС при помощи сварки и болтов.
Ступицы, обод и лопасти рабочего колеса отливаются из стали. Поверхности лопастей, подверженные кавитации, имеют защитное покрытие. Уплотнение колеса по ободу и ступице - щелевое с канавками.
Фундаментное кольцо - сварное разъемное из четырех частей. Наружным фланцем кольцо крепится к фланцу нижнего кольца статора. К внутреннему фланцу фундаментного кольца крепится кольцо нижнего уплотнения рабочего колеса. Сопрягающий пояс выполнен из 40 секторов для обеспечения надежной приварки к ребрам фундаментного кольца.
Вал турбины - цельнокованый, общий для всего агрегата, верхним фланцем крепится к ступице ротора генератора. Воздух под рабочее колесо турбины в нестационарных режимах работы впускается через сквозное продольное отверстие в валу. Для регулирования подвода воздуха на торце подставки ступицы генератора установлен клапан впуска воздуха. Часть вала, расположенная в зоне направляющего подшипника, облицована рубашкой из нержавеющей стали.
Направляющий подшипник выполнен с 12 вкладышами, покрытыми специальной пластмассой. Смазка подшипника производится водой, подаваемой из спиральной камеры через водяной фильтр. Резервирование смазки осуществляется от пожарного трубопровода.
Регулирование турбины осуществляется регулятором типа ЭГР-100-3 и маслонапорной установкой типа МНУ-5,6-40.
Техническая характеристика
Напор, м: расчетный .. 34
максимальный 40
минимальный . 29
Мощность, кВт ... 85000
Скорость вращения, об/мин ... 88,25
Диаметр рабочего колеса, мм ... 6000
Количество лопастей рабочего колеса . . 15
Фиг. 45. Рабочее колесо турбины типа РО 984-8-600
