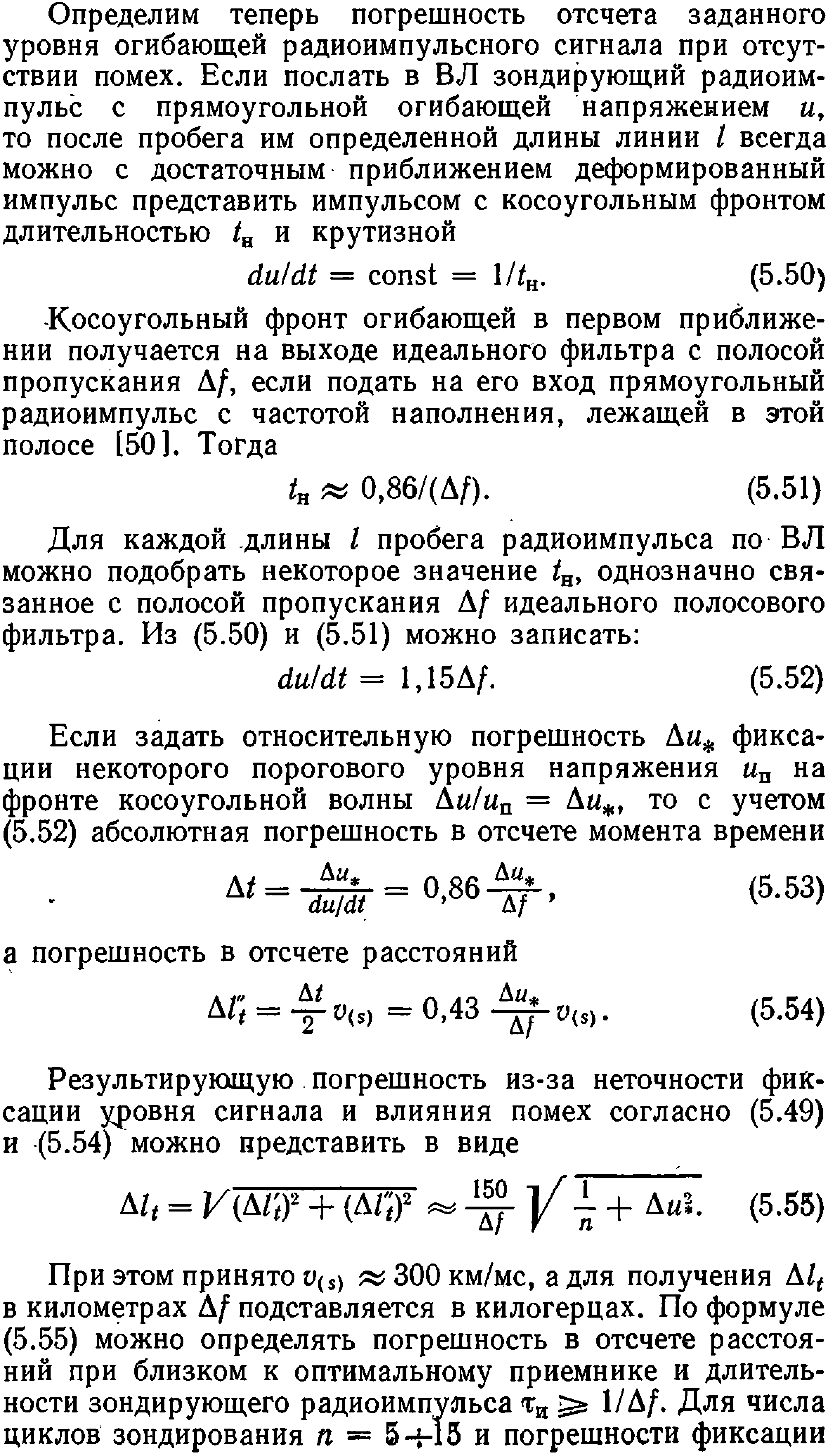

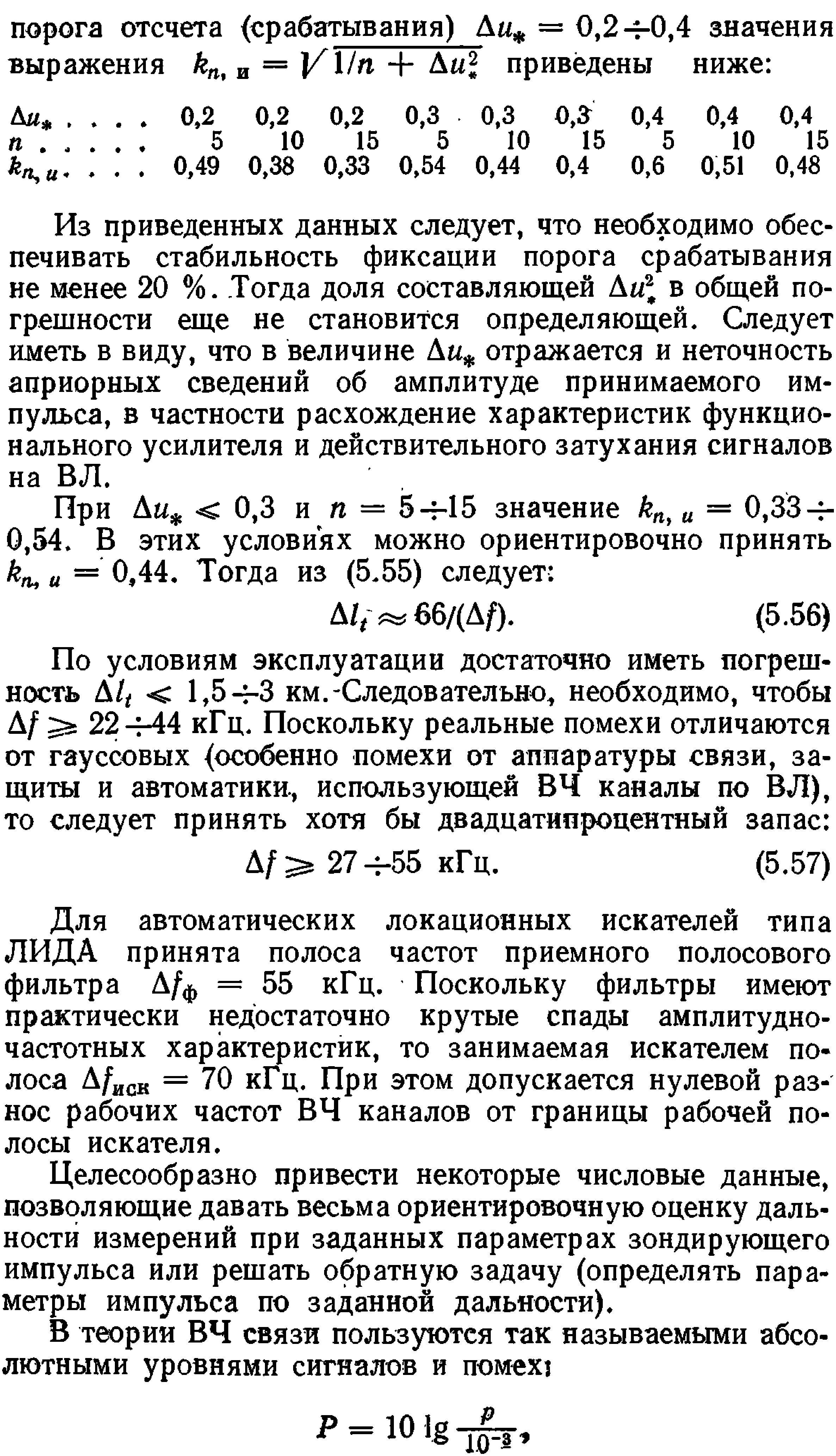

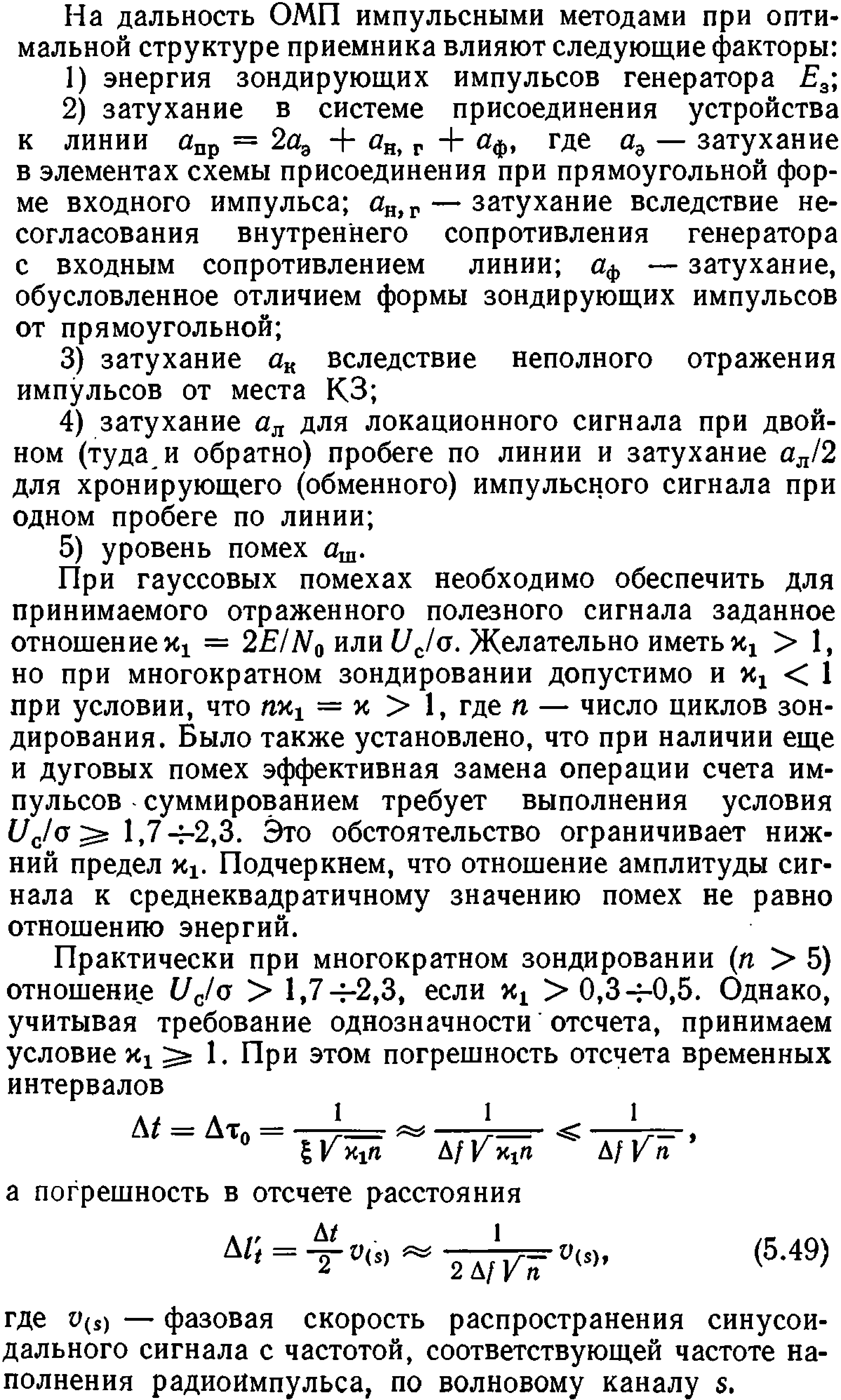

где Ρ — абсолютный уровень, дБ; р — мощность сигнала или помехи, Вт.

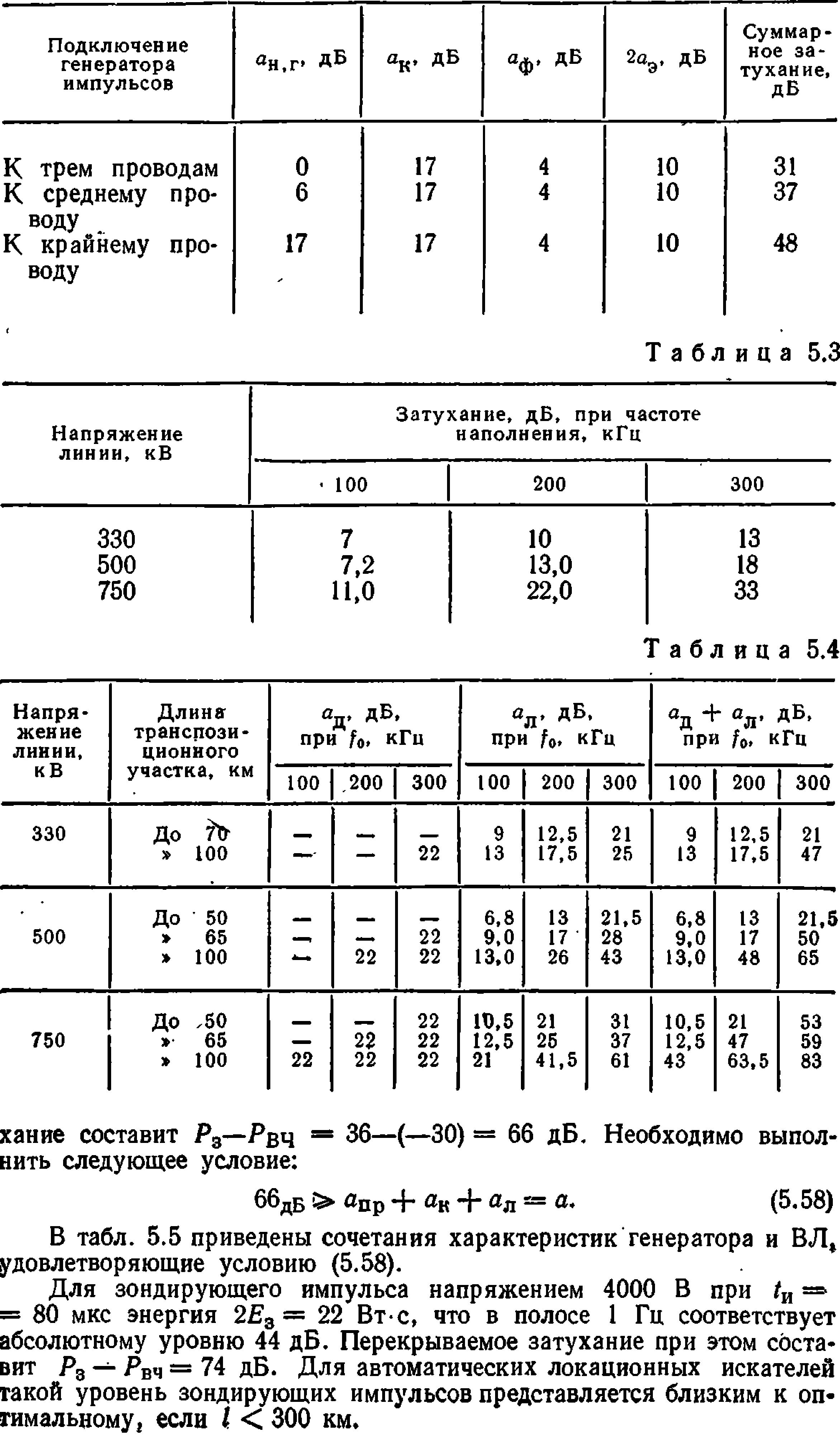

В табл. 5.1 приведены по данным [32] абсолютные уровни помех от короны в наихудших расчетных условиях (средние значения уровней помех от короны ниже на 5— 10 дБ в полосе 1 кГц) и помех локационным устройствам от ВЧ аппаратуры по данным наших измерений для типичных ВЛ с горизонтальным расположением проводов. Там же приведены удельные мощности (размерность Вт/Гц = Вт-с). Как видно, помехи от ВЧ каналов значительно выше помех от короны. В табл. 5.2 приведены значения составляющих затухания (снижение уровня сигнала) в системе присоединения устройства к линии и значения затухания вследствие неполного отражения от места КЗ. Таблица 5.3 содержит данные о затухании в первом волновом канале радиоимпульсов с различной частотой наполнения при двойном пробеге по ВЛ без транспозиций длиной 160 км. В табл. 5.4 максимально возможное затухание на ВЛ, состоящее из ал и дополнительного затухания ад, вносимого одним циклом транспозиции, подсчитано при различной длине участков между транспозициями и для разной частоты f0. Участкам по 50 км соответствует двойной пробег линий длиной 150 км; по 65— 70 км — длиной 200 км; по 100 км — 300 км. Исходя из данных табл. 5.2—5.4, произведем ориентировочный выбор параметров зондирующего импульса для автоматического локационного ОМП обычных ВЛ, т. е. длиной до 300 км.

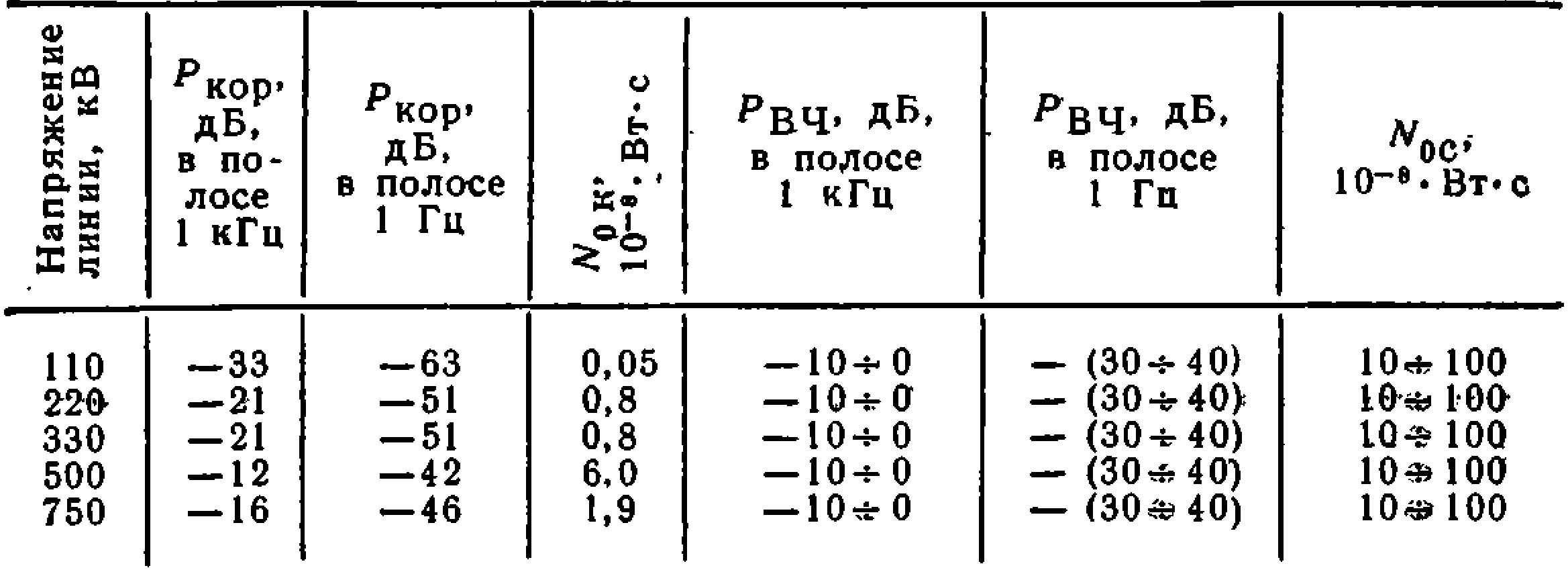

Таблица 5.1

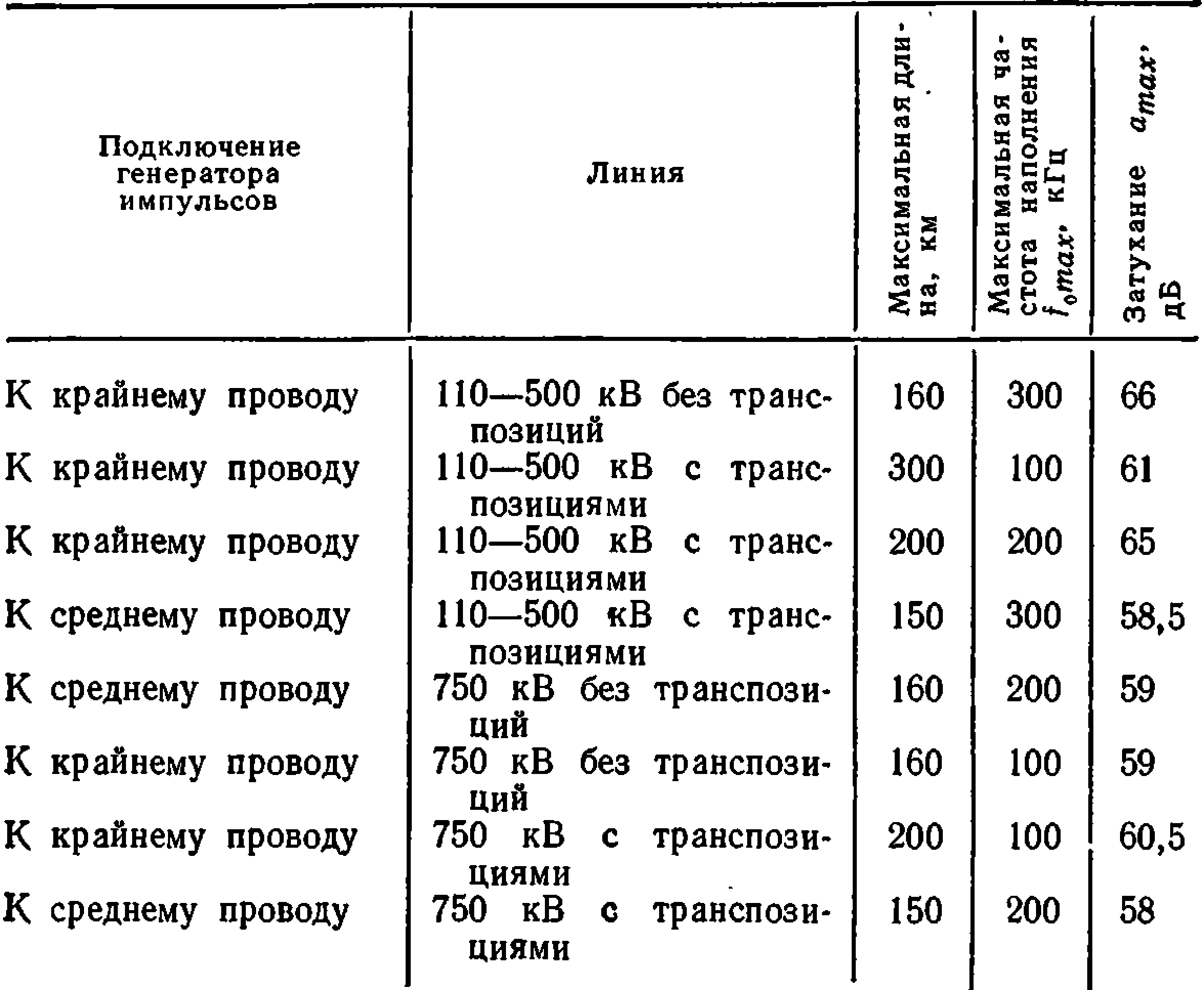

Радиоимпульс напряжением, например, 1500 В и длительностью 80 мкс обладает энергией Еэ=1,5 Вт с. При ϰ1=1=2Εэ/Ν6 используемая в расчете энергия зондирующего импульса может быть удвоена и в данном примере составит 3 Вт-с, что соответствует абсолютному уровню Рэ= 36 дБ. В полосе 1 Гц гауссовы помехи от посторонних ВЧ каналов (табл. 5.1) составляют — 30 дБ. Перекрываемое затухание
