5.3. ОПЕРАЦИИ ПРИ ПОМЕХАХ В ВИДЕ БЕЛОГО ШУМА
Будем считать, что в обслуживаемую линию подается последовательность из п радиоимпульсов, причем п=1 соответствует одиночному радиоимпульсу. Принимаемые во время каждого из п циклов сигналы одинаковы, так как флуктуациями коэффициента отражения на ВЛ можно пренебречь. Необходимая структура операций в этих условиях, соответствующих радиолокационным задачам, достаточно широко исследована (например, [44, 45, 47]).
Начальная фаза принятого радиоимпульса по отношению к начальной фазе зондирующего принципиально может содержать информацию о характере повреждения (КЗ или обрыв). Однако извлечение этой информации возможно лишь при дополнительных условиях: поврежденный провод известен и фазовые соотношения в системе присоединения стабильны, что представляет достаточно сложную задачу.

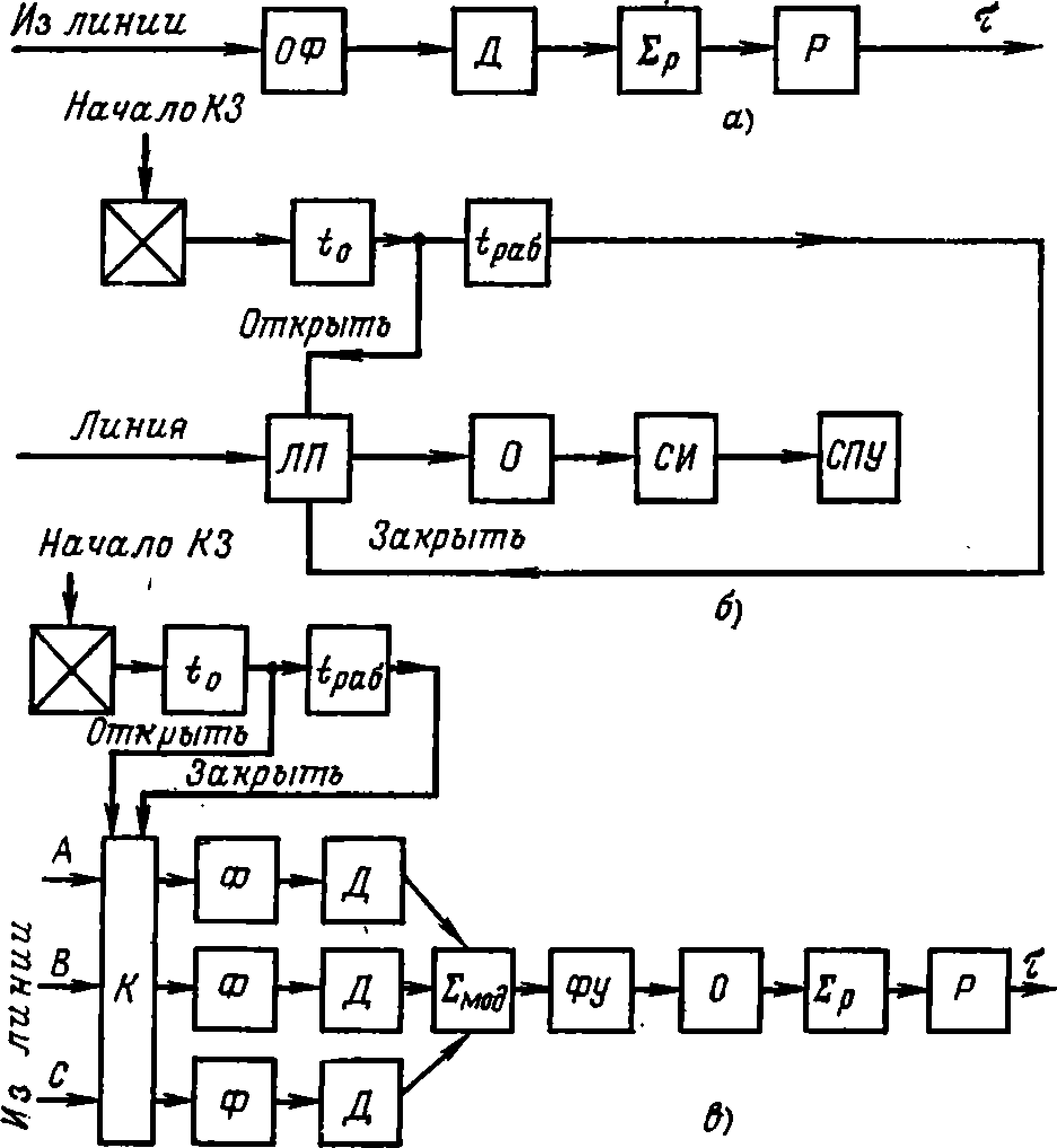

Рис. 5.4. Структура операций, выполняемых в приемнике импульсных сигналов на линии.
а — при помехах в виде белого шума; б — при дуговых помехах; в — при совокупном действии всех видов помех на трехпроводной линии.
В то же время линейному персоналу необходимо выезжать на место повреждения в любом случае (независимо от вида и характера повреждения). Если к этому добавить, что в случаях обрывов (более редких, чем КЗ) чаще всего происходит неуспешное АПВ, т. е. длительное отключение линии, позволяющее определить вид повреждения другой аппаратурой, то станет очевидной излишность автоматически добываемой информации о характере повреждения, т. е. начальной фазе принимаемого сигнала.
Изложенный в этом разделе материал позволяет изобразить структуру операций, выполняемых над смесью «сигнал — гауссова помеха», согласно рис. 5.4, а. После
