Снижение расхода электроэнергии в электроустановках зданий - Электроотопительные приборы и системы

Основным направлением развития теплоснабжения жилищного фонда городов с высокой концентрацией тепловой нагрузки является комбинированная выработка электрической и тепловой энергии на ТЭЦ. В населенных пунктах с малой плотностью застройки при небольшой численности населения применяют системы централизованного теплоснабжения от котельных (домовых, квартальных), а также децентрализованные источники тепла, работающие на твердом топливе и газе. Мелкие котельные и индивидуальные (поквартирные) отопительные системы на твердом топливе малоэффективны, вызывают повышенный расход топлива, требуют наличия складов и дополнительных помещений для хранения топлива, контроля обслуживающим персоналом, трудно поддаются автоматизации.
В этих условиях применение для отопления электроэнергии позволяет не только улучшить бытовые условия в квартире, но и получить в ряде случаев определенный экономический эффект.
Основные преимущества электрического отопления жилых зданий заключаются в: снижении потерь тепла за счет регулирования и поддержания температуры в помещении на заданном уровне; оперативности и возможности автоматизации процесса включения и отключения отопительных приборов; улучшении микроклимата в квартирах, в первую очередь по сравнению с использованием для отопления печей на твердом топливе и газе; создании комфортных условий по температуре, простоте конструкции и обслуживания электроотопительных приборов.
Системы электрического отопления жилых зданий делятся на две группы:
полное электроотопление, при котором вся потребность в тепловой энергии покрывается за счет электроэнергии;
частичное электроотопление с электродоводчиками, при котором электроотопительные приборы небольшой мощности включаются дополнительно к системе централизованного или децентрализованного отопления для покрытия пиков тепловой нагрузки или улучшения комфортных условий за счет гибкого индивидуального регулирования температуры.
Полное электроотопление жилых зданий может быть централизованным или индивидуальным. В первом случае электроэнергия используется для питания электрокотлов, поквартирное же распределение и регулирование тепла осуществляется, как и при обычных системах централизованного водяного отопления. Такое электроотопление неэкономично, так как сочетает в себе основной недостаток электроотопления (перерасход первичного топлива) с недостатком централизованного теплоснабжения (перерасходом тепла из-за отсутствия гибкого индивидуального регулирования).
Индивидуальное электроотопление осуществляется отопительными приборами, установленными в каждой комнате, а в отдельных случаях — одним прибором на квартиру. Индивидуальное электроотопление (полное или частичное) выполняется приборами, которые по принципу преобразования электрической энергии в тепловую разделяются на приборы прямого отопления и тепловые насосы.
По способу потребления и отдачи тепла электроотопительные приборы разделяются на:
приборы непосредственного действия, в которых вырабатываемое тепло сразу же поступает в помещение (электрорадиаторы, камины, конвекторы, тепловые насосы и т. п.);
приборы с аккумуляцией тепла, в которых потребление и преобразование электроэнергии в тепло осуществляются в часы, экономически целесообразные для энергосистемы и распределительных сетей, а расход запасенного тепла может осуществляться в течение длительного времени после отключения прибора от сети (теплоаккумуляционные печи, греющие кабели и т. п.).
Главным недостатком электроотопления, препятствующим его широкому внедрению в быт, является перерасход в среднем в 1,4—2 раза первичных энергоресурсов. Так, превышение расхода топлива по отношению к расходу на ТЭЦ мощностью 150 МВт составляет:
для котельных:
районных................................................................................. 1,25
домовых........................................................................................... 1,42
для электроотопления:
тепловыми        насосами................................................................. 1,08
приборами        прямого электроотопления........................... 1,6—2,3

Другим недостатком является большой расход электроэнергии в течение отопительного периода и в связи с этим необходимость увеличения генерирующих мощностей и пропускной способности электрических сетей всех напряжений. Поэтому применение электроэнергии для отопления жилых зданий должно быть экономически оправдано, т. е. для каждого конкретного случая должен выполняться технико-экономический расчет системы отопления с использованием электроэнергии и другого вида энергоносителя по методике сопоставления приведенных затрат.
При использовании приборов прямого отопления меньший расход топлива относится к индивидуальным системам с автоматическим регулированием температуры в помещении. Перерасход топлива ликвидируется применением тепловых насосов. Усиления электрических сетей и увеличения мощности электростанций может не потребоваться при использовании в ограниченных масштабах теплоаккумулирующих систем.
Основными факторами, повышающими экономичность применения в домах систем индивидуального электроотопления, являются:
снижение расходов на транспортировку топлива, что особенно важно для районов, в которые его доставка затруднена;
снижение затрат на прокладку теплопроводов, их обслуживание и ремонт, ликвидация потерь тепла в теплотрассах;
небольшая продолжительность отопительного периода, при котором перерасход топлива полностью перекрывается экономией от ликвидации внешних и внутридомовых тепловых сетей и их обслуживания;
возможность учета тепла от солнечной радиации, бытовых приборов, что также определяет снижение расхода электроэнергии;
возможность периодического снижения температуры внутри помещения, а следовательно, и расхода электроэнергии, обусловленная временным отсутствием людей, например в домах геологов, лесорубов, а также в ночные часы.
Регулирование расхода тепла является основным фактором, влияющим одновременно на снижение расхода топлива и обеспечение комфортных температур. В отопительных приборах регулирование, в том числе и автоматическое, обеспечивается достаточно просто. Особенно легко поддаются автоматизации индивидуальные приборы прямого отопления непосредственного действия и тепловые насосы. Автоматическое регулирование приборов индивидуального отопления по сравнению с системами централизованного теплоснабжения позволяет экономить в жилых зданиях 20—30 % тепла.
Использование аккумулирующих систем само по себе не дает экономии первичного топлива. При полном аккумуляционном отоплении задача автоматического регулирования решается за счет регулирования процесса зарядки по температуре предыдущего дня (или прогнозной температуре) и регулирования расхода тепла в последующий день по реальной температуре. Экономические преимущества аккумуляционных систем заключаются в следующем: аккумуляционные системы отопления, работающие в часы провала графика нагрузки энергосистемы, при выработке электроэнергии на ТЭС с крупными энергоблоками, а также на АЭС позволяют в ряде случаев отказаться от регулирования режимов их работы и повысить экономические показатели выработки электроэнергии, особенно во внепиковые часы. Кроме того, применение внепиковой электроэнергии не требует дополнительных затрат для развития генерирующих мощностей; использование аккумуляционных систем отопления в часы провала графика нагрузки позволяет в ряде случаев не производить усиления отдельных звеньев внешних электрических сетей.
Полное электроотопление жилых зданий вызывает большой расход электроэнергии. Годовой расход электроэнергии на отопление одной квартиры (общей площадью 40—50     м2) составляет в среднем около
10 000 кВт-ч и колеблется от 6000 кВт-ч/год в районах Черноморских курортов до 16000 кВт-ч/год в северных районах, а установленная мощность электроотопительных приборов — от 6 до 30 кВт.
Применение систем частичного электроотопления с доводчиками существенно снижает перерасход топлива и затраты населения. Система централизованного отопления в этом случае обеспечивает базовую температуру 14—16°C (при расчетной зимней температуре окружающего воздуха) и выполняется с меньшими затратами, а электроотопительные приборы доводят температуру в помещении до комфортной (18—21 °C).

Система частичного электроотопления сочетает преимущества автоматического поддержания требуемой температуры с экономичностью централизованного отопления от ТЭЦ и крупных котельных. Выполненные АКХ им. К. Д. Памфилова и МНИИТЭП укрупненные технико-экономические расчеты системы частичного электроотопления с электродоводчиками при их централизованной установке в многоэтажных жилых домах показали, что для условий Москвы мощность электродоводчиков должна составлять 1,1 — 1,5 кВт на квартиру. Увеличение затрат на установку доводчиков частично компенсируется экономией от облегчения системы централизованного теплоснабжения, а экономия первичного топлива при обеспечении в квартирах высоких комфортных условий составит 5 %.
В настоящее время централизованные системы с доводчиком не применяются в основном из-за отсутствия требуемых норм проектирования, отсутствия недорогих и надежных электроотопительных приборов, а также из-за нерешенного вопроса о понижении тарифа на электроэнергию, используемую для отопления при централизованной установке приборов. Население для создания в домах повышенных температур, особенно в межсезонье и холодные зимние дни, применяет электроотопительные приборы (камины, радиаторы, конвекторы и др.) дополнительно к системе централизованного теплоснабжения. В СССР ежегодно выпускают около 2 млн. переносных бытовых электроотопительных приборов 30 типоразмеров. Параметры наиболее распространенных отечественных электроотопительных приборов приведены в табл. 2.9.
Индивидуальное полное электроотопление можно выполнять приборами непосредственного действия, аккумуляционными приборами или их сочетанием. Минимальную установленную мощность имеют системы с приборами непосредственного действия, рассчитанные на круглосуточную работу. Установленная мощность аккумуляционных приборов больше, чем мощность приборов непосредственного действия, в К раз (К=24/t, где t — время заряда аккумулирующего прибора, т. е. время его подключения к сети в течение суток, ч).
Таблица 2.9. Параметры электроотопительных приборов

Увеличенная мощность аккумуляционных приборов и высокий коэффициент одновременности их включения вызывают значительное увеличение затрат на электрические сети. Для снижения мощности квартирного ввода и затрат на внутридомовые сети целесообразно применять аккумуляционные системы, включаемые в часы ночных провалов графика нагрузки с дополнительной подзарядкой в часы дневного спада нагрузки.
За рубежом наибольшее распространение при аккумуляционном отоплении получили теплоаккумуляционные печи (ТАЭП), которые несмотря на относительно большую стоимость позволяют без существенных переделок в строительных конструкциях перевести жилые здания на электроотопление. Время потребления электроэнергии (время заряда) у ТАЭП всегда меньше времени отдачи тепла (времени разряда), поэтому конструкции ТАЭП содержат специальный сердечник из материала, аккумулирующего тепло. В бытовых ТАЭП материалом сердечника обычно служит магнезитовый кирпич с удельным значением запасаемого тепла до 500 кДж/кг. Перспективными являются материалы, изготовленные способом порошковой металлургии на основе окиси железа. Максимальная температура сердечника ТАЭП определяется не термостойкостью материала, а характеристиками нагревательных элементов и свойствами тепловой изоляции. Бытовые ТАЭП имеют температуру сердечника не выше 600 °C, а превышение температуры наружных поверхностей — не более 85 °C.

Нагревательными элементами ТАЭП служат открытые спирали и ТЭН. Открытая спираль дешевле, но при этом предъявляются повышенные требования к электрической прочности и сопротивлению изоляции опорных и выводных деталей. Трубчатые электронагреватели более надежны в эксплуатации, но значительно дороже. Нагревательные элементы распределяются по всему объему сердечника. Для удобства регулирования мощности их выполняют в виде отдельных секций, которые подключаются параллельно с помощью переключателей.
По способу отдачи тепла ТАЭП подразделяются на три типа. Приборы I типа отдают тепло излучением (50— 60%) и конвекцией (40—50 %) с внешней поверхности корпуса, поэтому их иногда называют аккумулирующими радиаторами. Печи этого типа самые простые и дешевые, но наименее эффективные. Основными их недостатками являются большие потери тепла во время заряда из-за сравнительно малой величины теплоизоляции и отсутствие регулирования теплоотдачи (интенсивность теплоотдачи наибольшая сразу же после отключения ТАЭП от напряжения и резко падает к концу периода разряда, что приводит к нарушению комфортных условий в помещении и необходимости подзаряда ТАЭП в дневное время).
В ТАЭП II типа тепло отводится не только с поверхности, но и с внутренних частей через специальные вертикальные каналы сердечника, через которые циркулирует воздух. Основной способ теплоотдачи здесь — свободная конвекция. Тепловой поток, проходящий по каналам, можно регулировать, изменяя заслонкой гидравлическое сопротивление канала. Управление заслонкой может быть ручным или автоматическим от терморегулятора. Наличие теплоотдачи с внутренних поверхностей каналов позволяет усилить теплоизоляцию корпуса

Рис. 2.6. Конструктивная схема ТАЭП III типа
и тем самым обеспечить более стабильную теплоотдачу в течение всего периода разряда. Теплоаккумуляционные электропечи III типа наиболее совершенны. В них тепловой поток отводится через каналы путем принудительной конвекции с помощью встроенного вентилятора. Конструкция печи (рис. 2.6) обеспечивает минимальную теплоотдачу с поверхности корпуса 1. Для этого она выполняется с усиленной теплоизоляцией 5 без отверстий и стыков в верхней части сердечника 2, в котором находится электронагреватель 3 с П-образными внутренними каналами 4. Горячий воздух выходит снизу через решетку 6, что создает наиболее благоприятное распределение температуры в помещении. Регулируя период рабочего и отключенного состояния вентилятора 9 комнатным терморегулятором, можно изменять количество отдаваемого печью тепла. В современных конструкциях применяют двухскоростные вентиляторы. Это позволяет более гибко регулировать поступление тепла в помещение. Температура выходящего из ТАЭП воздуха регулируется заслонкой 8, управляемой биметаллическим регулятором 7. Недостатки печей III типа — высокая температура выходящего воздуха (до 145°C), шум вентилятора, перемещение струей нагретого воздуха частиц пыли, значительная стоимость.

Подавляющее большинство ТАЭП предназначено для работы в режиме принудительного включения по циклу 8 ч заряда— 16 ч разряда (или близко к этому), что соответствует графику нагрузки коммунально-бытовых потребителей и часам ночных провалов. Это вызывает существенное увеличение размеров и массы ТАЭП, так как приходится запасать тепло на большую часть суток.

Для централизованного отопления жилых зданий в ряде районов Сибири и Севера ограниченное применение получили электродные водогрейные котлы (ЭК) низкого и высокого напряжения. В ЭК электрический ток протекает от одного электрода к другому через токопроводящую жидкость и нагревает ее. В качестве нагреваемой жидкости используют воду, которая затем распределяется по трубам водяного отопления. Котлы работают на переменном токе промышленной частоты и изготавливаются одно- или трехфазными. Электродные водогрейные котлы высокого напряжения (6—10 кВ) устанавливают в специальном помещении, они обслуживают жилой район или квартал по системе внешних тепловых сетей; ЭК низкого напряжения (0,38 кВ) устанавливают непосредственно у потребителя (жилой дом, иногда часть его) и по системе внутренних трубопроводов обеспечивают теплом жилые комнаты. Преимуществом ЭК является простота изготовления, установки и эксплуатации, что является определяющим при наличии в районе избытков электроэнергии, недостатком-—существенный перерасход тепла за счет отсутствия индивидуального регулирования и перерасход первичного топлива в связи с использованием электроэнергии.
Для частичного электроотопления все большее распространение получают электроконвекторы, электротепловентиляторы, электрорадиаторы, приобретаемые населением, а для полного-—отдельные нагревательные элементы, совмещенные со строительными конструкциями зданий (греющие полы, стены), устанавливаемые централизованно при строительстве.
В электроконвекторах теплоотдача осуществляется преимущественно естественной конвекцией. Наиболее распространенной является напольно-настольная модель. Для установок полного электроотопления применяют плинтусные конвекторы, выполненные в виде полос с размещенными внутри нагревательными элементами. Конструктивно конвектор представляет собой корпус, обычно металлический, внутри которого расположены нагревательные элементы. Внизу и вверху корпуса имеются отверстия. Воздух поступает через нижнее отверстие, нагреваясь, поднимается вверх и выходит через верхнее отверстие. Корпус экранирует излучение нагревателя на окружающие предметы, увеличивая конвективную составляющую теплоотдачи и естественную вентиляцию. Нагревателями в конвекторах служат спираль из сплава высокого сопротивления (обычно нихрома), помещенная на изоляторах или защищенная керамическими бусами, а также ТЭН. Температура нагревательных элементов 600—900 °C для открытой спирали и 450—500 °C для ТЭН. Конвекторы с нерегулируемой мощностью имеют нагреватели до 0,8 кВт, с регулятором любого типа — до 2 кВт. Одним из параметров, гарантирующих безопасную работу конвектора, является температура выходящего воздуха. Она не должна превышать температуру окружающего воздуха более чем на 85 °C, а температуру корпуса — более чем на 75°С. Такая температура исключает ожоги кожи при прикосновении к корпусу или выходному отверстию конвектора.
Регулирование мощности конвектора осуществляется вручную с помощью переключателей или отдельных выключателей. Несколько нагревательных элементов с помощью переключателя включаются аналогично ступенчатому переключению мощности конфорок электроплит. Более совершенна конструкция клавишного переключателя, устанавливаемого отдельно в цепи каждого нагревательного элемента. Клавишные переключатели удобнее в эксплуатации и имеют большой срок службы. Для конвекторов можно применять и бесступенчатые регуляторы мощности с биметаллическим, полупроводниковым или манометрическим датчиком температуры. Конструкция бесступенчатого регулятора аналогична регуляторам электроплит. Минимальная мощность конвектора с бесступенчатым регулятором должна составлять не более 50 % номинальной. Новые конструкции конвекторов оснащают терморегуляторами, которые обеспечивают автоматическое регулирование их работы в зависимости от температуры внутри помещения. Терморегулятор устанавливают либо на корпусе прибора в начале воздушного канала, либо отдельно. Для уменьшения частоты срабатывания терморегулятора конвектор может иметь дополнительное ручное регулирование мощности.
Человек ощущает изменение температуры в 1 °C. Поэтому действующие в стране санитарные нормы допускают суточное изменение температуры в помещении в пределах 3°С. Это определяет высокие требования к чувствительности терморегулятора. Он должен поддерживать комфортную температуру, что возможно при его чувствительности в пределах не более чем ±1,5 °C. Повышение точности срабатывания терморегулятора целесообразно с точки зрения экономного расходования электроэнергии при заданной уставке терморегулятора.
Электротепловентилятор (ЭТВ)—это электроконвектор с теплоотдачей вынужденной конвекцией. Для этого ЭТВ имеет встроенный вентилятор. Особенностями ЭТВ являются возможность использовать его для местного направленного обогрева помещения и высокая эффективность теплосъема с нагревательных элементов. Нагревательными элементами ЭТВ могут служить открытая спираль, спираль в бусах и ТЭН. В современных конструкциях используют преимущественно открытые спирали. Электротепловентиляторы должны иметь не менее двух ступеней регулирования мощности и желательно две скорости вращения вентилятора. Для защиты ЭТВ в цепь нагревательных элементов включают термоограничитель, который срабатывает при температуре корпуса выше установленного значения, что может произойти, например, при остановке вентилятора. Электротепловентиляторы с терморегуляторами и термоограничителями могут применяться для полного электроотопления помещений.
Распространенными приборами отопления являются электрорадиаторы (ЭР), в которых теплоотдача осуществляется конвекцией и излучением от поверхности корпуса ЭР. Температура поверхности корпуса должна находиться в пределах норм, установленных для приборов центрального водяного отопления: максимальная — не выше 110°С, а средняя 85—95 °C. При указанных температурах корпуса теплоотдачи лучеиспусканием и свободной конвекцией практически равны, что обеспечивает наиболее комфортные для человека условия. Электрорадиаторы из-за низких температур поверхности называют низкотемпературными отопительными приборами.
По конструкции ЭР бывают с промежуточным теплоносителем или без него. К последним относят греющие панели, обои и т.п. Электрорадиаторы с промежуточным теплоносителем являются инерционными приборами — установившийся температурный режим достигается через 15—30 мин. В ЭР с промежуточным теплоносителем используется принцип естественной циркуляции. Герметичный корпус заполняется теплоносителем, обычно минеральным маслом. В нижней части корпуса расположен нагревательный элемент. Нагретая им жидкость поднимается по средней части прибора, а около стенок проходит встречный поток жидкости более низкой температуры и отдает тепло стенкам. Электрорадиаторы могут иметь термоограничитель, регулятор мощности, терморегулятор. Выносной терморегулятор позволяет автоматически поддерживать в помещении заданную температуру 10—30 °C. Существенное значение имеют практическая пожаробезопасность ЭР и длительный срок службы (гарантийная наработка на отказ не менее 3000 ч) при сравнительно низкой стоимости. Основным недостатком ЭР является возможность нарушения герметичности корпуса и вытекания масла, что нарушает тепловой режим и вызывает отключение ЭР. Этого недостатка лишены сухие ЭР без промежуточного теплоносителя. Они имеют ребристый корпус, в котором равномерно по всему объему распределены нагревательный элемент, обычно нихромовая спираль, и электрическая изоляция. Конструктивно такие ЭР выпускают в настенном и напольном вариантах. Регулирование мощности осуществляется так же, как в масляных радиаторах. Сухие ЭР просты в исполнении, менее инерционны и недороги.
Разновидностью сухих ЭР являются греющие панели, условно выделенные в отдельную группу из-за отсутствия ребер и малой их толщины. Электропанели находят все большее применение в связи с широкими возможностями индустриализации их производства. Основой панели является металлический лист с нанесенным изолирующим и токопроводящим покрытием. Вместо металла в ряде конструкций применяют специальное стекло. В качестве нагревателей используют металлическую фольгу, проводящие резины и пластмассы, нагреватели на базе стекловолокна и др.
Кроме названных групп бытовых электроотопительных приборов за рубежом применяют электропанели с высокой температурой корпуса (200—300°C), инфракрасные нагреватели, греющие обои.
Интересными являются установки электрического нагрева пола. Такое отопление создает наиболее комфортные условия, так как обеспечивает распределение температуры по высоте и равномерный нагрев помещения без значительного перемещения воздуха. Отопление нагревом пола имеет ограниченную мощность (температура поверхности пола не должна превышать 23—27°C) и может применяться в районах с мягкой зимой. В других случаях необходимо принимать меры по дополнительной теплоизоляции здания или устанавливать дополнительные отопительные электроприборы.

Нагрев пола чаще всего осуществляют кабелями, расположенными в трубах или каналах перекрытия либо заделанными в конструкциях пола. Последний вариант дешевле, находит все большее применение. Его недостатком является невозможность смены кабеля без разборки пола. Но изоляция кабеля работает при температурах не более 40—45 °C, что обеспечивает срок ее службы в течение 30 и более лет. Аккумулирующая способность пола и самого здания позволяет использовать установки отопления нагревом пола в режиме принудительного отключения в часы максимума нагрузки, а иногда и в режиме включения в период ночного и дневного провала графика нагрузки, что повышает экономические показатели таких систем.
Установки электроотопления уже нашли применение в передвижных домах для строителей, в опытном порядке в индивидуальных жилых домах в Литве и Эстонии. Установки электроотопления индивидуальными приборами непосредственного действия, которые выполнены в порядке эксперимента, обслуживают электромонтеры тех предприятий, на балансе которых находится данное здание. Электроприборы для вспомогательного отопления, находящиеся в личной собственности граждан, обслуживаются населением и ремонтируются за счет личных средств граждан предприятиями бытового обслуживания.
Расчетные нагрузки на элементах электрической сети, создаваемые установками полного электроотопления, вследствие большого разнообразия жилых домов, особенно в сельской местности, и климатических зон, определяющих различные значения теплопотерь, должны определяться по установленной мощности отопительных электроприборов с учетом коэффициента спроса в зависимости от числа квартир, присоединенных к рассматриваемому элементу трехфазной сети.

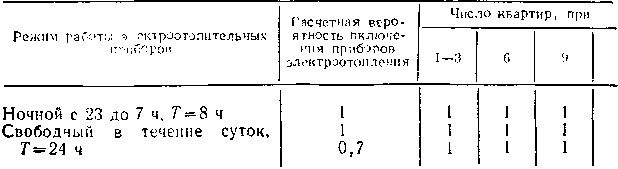

Режим работы приборов электроотопления характеризуется расчетной вероятностью их включения в рассматриваемом интервале работы отопительных приборов (круглосуточное включение 7=24 ч, ночной режим зарядки аккумуляционных электропечей T= 7:8 ч):
(2.4) где Wсут — суточный расход электроэнергии электроотопительными приборами дома (квартиры), определенный по теплотехническому расчету для зимней расчетной температуры наружного воздуха, кВт-ч; Руст— установленная мощность приборов электроотопления, кВт.
При применении приборов непосредственного действия в режиме их круглосуточного включения Руст определяется значением часовых расчетных теплопотерь. В отопительных установках с аккумуляцией тепла Руст определяется значением часовых расчетных потерь теплоты, умноженных на коэффициент 24/t, где t — время включения (зарядка) отопительных приборов к электрической сети.
Коэффициент спроса для различного числа квартир (домов), присоединенных к элементу трехфазной сети, однозначно определяется значением средней расчетной вероятности. При присоединении 30 и более квартир Кс определяется по нормальному закону распределения, при меньшей — по биноминальному. В табл. 2.10 приведены значения для электроотопительных установок, работающих в ночном режиме принудительного включения и в свободном режиме с расчетной вероятностью включения р=0,7 и 1.
Расчетную нагрузку от электроотопительных приборов на элементе трехфазной сети определяют как
(2.5) как п — число квартир; Кс—-коэффициент спроса по табл. 2.10 для числа квартир п.
Высокие значения коэффициента спроса даже на уровне 400 квартир определяют и высокие значения расчетных нагрузок для установок электроотопления, что вызывает большие капитальные затраты на сооружение электрических сетей и определяет вместе с большими затратами на энергоноситель высокие значения приведенных затрат для домов с полной электрификацией быта.

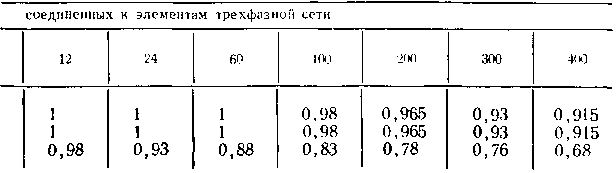

Таблица 2 10. Коэффициенты спроса Кс электроотопительных установок
