Рассмотрим для примера одну из типичных комплексных схем распределения электроэнергии в жилом доме высотой 16 этажей, в которой рассмотренные выше элементы приведены в комплексе и взаимной увязке (рис. 7.8).
Здание имеет два кабельных взаиморезервируемых ввода 1 и 2 с переключателями 3 и предохранителями 4. К каждому из вводов (I и II) подключены соответствующие секции шин ВРУ (I и II), От секции ВРУ I отходят питающие линии квартир 5, а также через отдельный автоматический выключатель 6 и счетчик 7, включаемый через трансформаторы тока 8, питается сборка ВРУ общедомовых помещений.

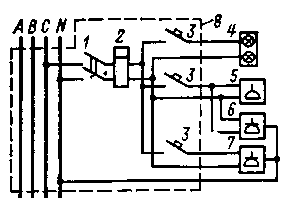

Рис. 7.7. Схема групповой сети квартиры с электроплитой:
1 — выключатель; 2— счетчик; 3 — автоматический выключатель; 4 — общее освещение; 5 — розетка 6 А;
6 — розетка 10 А; 7 — электроплита; 8 — этажный щиток
От последней отходят групповые линии рабочего освещения холлов, лестниц и коридоров 9, освещения технического подполья, чердака, машинных помещений и шахт лифтов и питающая линия к щитку иллюминации 10. От секции ВРУ II отходят питающие линии лифтов 11, групповые липни эвакуационного и аварийного освещения 12, розеток для подключения уборочных машин 13. Потребление электрической энергии электроприемниками, подключенными к секции ВРУ II, учитывается трехфазным счетчиком 14, подключаемым через трансформаторы тока 15. К. питающим линиям квартир с автоматическими выключателями 16 присоединяются стояки секций. На вводах устанавливаются помехозащитные конденсаторы 17 емкостью по 0,5 мкФ. Освещение лестниц и коридоров автоматизировано, и все элементы автоматики установлены на ВРУ. Автоматика обеспечивает управление освещением в функции естественной освещенности с помощью фотовыключателя 18 и программного реле времени 19, отключающего часть освещения (обычно рабочее) в ночные часы. Кроме того, имеется возможность централизованного управления освещением с диспетчерского пункта. При выходе из строя автоматики возможно ручное управление.
Устройства незадымляемости и дымоудаления подключаются к специальной секции ВРУ III с устройством АВР, которая присоединяется к обоим вводам до переключателей (вводы 1п, 2п). Благодаря такому присоединению эти устройства остаются в рабочем состоянии даже при полном обесточивании дома. Для учета расхода электроэнергии устанавливается счетчик 20. На каждой из линий, питающих секцию ВРУ III, установлены автоматические выключатели 21.
От секции ВРУ III отходят линии, питающие вентиляторы системы незадымляемости и щитки управления, а также часть линий эвакуационного освещения 22, расположенного на путях эвакуации. Такое подключение эвакуационного освещения в 16-этажных домах нормами не предусмотрено, однако целесообразно в целях повышения безопасности людей, причем для этого дополнительных затрат не требуется.
На рис. 7.9 показана схема стояков одной секции дома, т. е. вертикальных участков питающих и групповых линий. К стояку 1 подключены этажные щитки квартир 2. Щитки установлены в железобетонном электроблоке на лестничной клетке. На щитках установлены трехполюсные пакетные выключатели 3 (один на все квартиры1 ) с подключением к двум фазным и нулевому проводам стояка.
На щитке установлены однофазные счетчики 4 и аппараты защиты групповых линий квартир; 5—8 — силовые щитки и щитки управления.

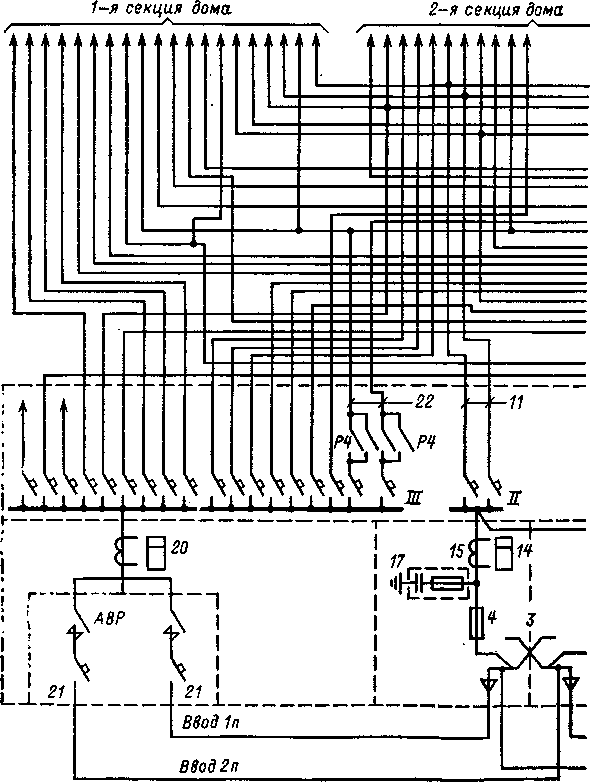

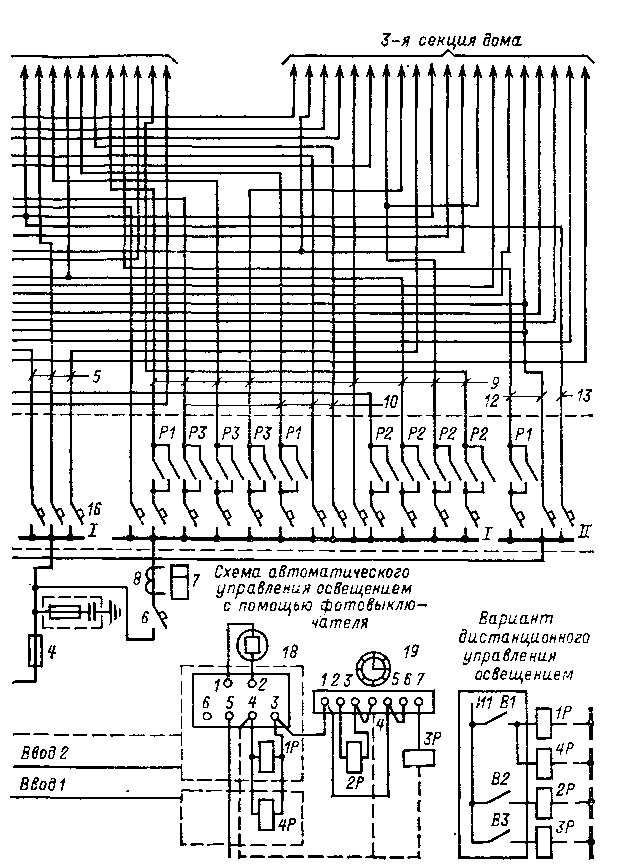

Рис. 7.8. Схема электрооборудования 16-этажного жилого дома
1 Установка одного выключателя на группу квартир данного этажа допускается ГОСТ, однако это вынуждает устанавливать трехполюсный выключатель и подключать четыре квартиры на две фазы, что увеличивает неравномерность нагрузки по фазам. Более целесообразна установка двухполюсного выключателя перед счетчиком на каждую квартиру.
В домах 17 этажей и выше в отличие от рассмотренной схемы лифты и все эвакуационное и аварийное освещение, а также огни светового ограждения присоединяются к секции ВРУ III, поскольку эти электроприемники относятся к первой категории по надежности электроснабжения. Однако панели секции ВРУ, к которым присоединены противопожарные устройства, должны быть обособлены и иметь отличительную красную окраску.

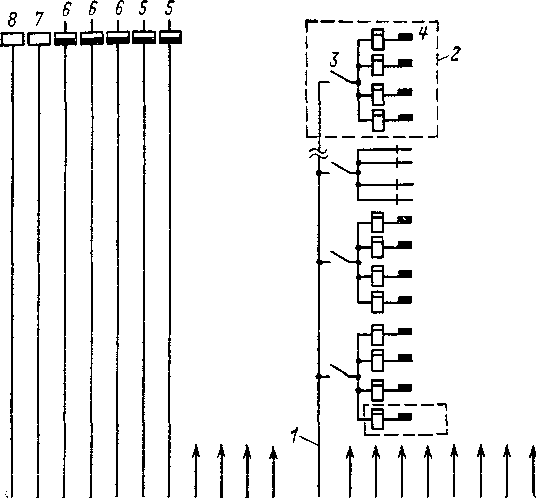

Рис. 7.9. Схема стояка одной секции 16-этажного жилого дома
Рис. 7.10. Схема электрооборудования 17-этажного жилого дома с равномерным распределением нагрузок на вводах
Во многих случаях количество размахов изменений напряжения не превышают допустимых по ГОСТ 13109—67* [14]. В этих случаях целесообразно использовать схему рис. 7.10, при которой нагрузки на вводах примерно равны.
Такая схема более экономична и обеспечивает нормальную работу приборов учета расхода электроэнергии. Как видно из рис. 7.10, к одному вводу присоединяются, как и в предыдущих схемах, часть квартир и общедомовые осветительные нагрузки со своей аппаратурой учёта электроэнергии.
Ко второму вводу подключаются через АВР лифты и противопожарные устройства со своей аппаратурой учета и эвакуационное аварийное освещение со своим счетчиком. Кроме того, к этому же вводу подключены (без АВР) питающие линии части квартир. Система резервирования полностью соответствует требованиям ПУЭ для 17-этажного дома, а также упрощает расчеты за электроэнергию.
