Глава седьмая
СХЕМЫ РАСПРЕДЕЛЕНИЯ ЭЛЕКТРОЭНЕРГИИ В ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЯХ
7.1. Схемы внутриквартальных сетей напряжением до 1 кВ
Распределение электрической энергии осуществляется по сетям, имеющим различные схемы, построение которых зависит от многих факторов, о которых говорилось в предыдущих главах.
Современные относительно сложные схемы распределения энергии в жилых зданиях, которые имеют большое число квартир, насыщенных помимо освещения многими бытовыми приборами, силовыми установками (лифты, насосы, вентиляторы, устройства сигнализации, диспетчеризации и т. п.), разнообразны и должны обеспечивать нормальную работу электроприемников, весьма различных по своим технологическим функциям. Вместе с тем построение схем должно создавать условия, при которых потери электроэнергии в сети должны быть по возможности наименьшими.
Сказанное относительно жилых зданий в равной, а иногда и в большей степени относится и к электросетям общественных зданий. Следует учитывать, что в одном и том же микрорайоне городской застройки неизбежно размещаются здания, требующие разных уровней надежности электроснабжения — от третьей до первой категории по ПУЭ.
Рассмотрим в самых кратких чертах построение схем внутриквартальных наружных сетей до 1 кВ, которые имеют важное значение для правильного построения схем внутренних сетей и получили широкое распространение в городской застройке.

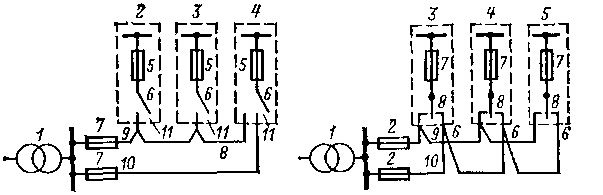

Рис. 7.1. Схема питания жилых домов высотой до 5 этажей с резервной перемычкой:
1— трансформаторная подстанция; 2, 3, 4 — жилые дома; 5, 7—предохранители; 6 — рубильник; 8 — резервная перемычка; 9, 10 — питающие линии; 11 — ВРУ
Рис. 7.2. Схема питания жилых домов высотой до 5 этажей с переключателями на вводах:
1— трансформаторная подстанция; 2, 7 — предохранители; 3, 4, 5 — жилые дома; 6 — ВРУ; 8 — переключатели; 9, 10 — питающие линии
В небольших городах и сельской местности с относительно равномерно распределенной и малоэтажной застройкой применяют магистральную разомкнутую сеть. Чаще всего такие сети выполняются
воздушными, без резервирования, так как неисправность может быть обнаружена н устранена достаточно быстро. Для электроснабжения жилых домов высотой до 5 этажей включительно в городах (при отсутствии в квартирах электроплит) применяются магистральные петлевые схемы с резервной перемычкой (рис. 7.1). Резервная перемычка 8 подключается при выходе из строя любой нз питающих линий 9 или 10, которые должны быть рассчитаны на нагрузку и допустимую потерю напряжения в послеаварийном режиме. Модификация этой схемы (рис. 7.2) с переключателями на вводах в ряде случаев (например, при линейной застройке) оказывается более выгодной, так как при отключении одной из питающих линий 9 или 10 электроснабжение зданий по схеме рис. 7.1 должно осуществляться по кольцу, что даже при повышенных потерях напряжения часто приводит к увеличению сечений кабелей.
Для питания электроприемников жилых домов высотой 9—16 этажей применяется как радиальная, так и магистральная схема с переключателями на вводах (рис. 7.3). При этом одна из питающих линии используется для присоединения электроприемников квартир и общего освещения общедомовых помещений (подвалов, технических подполий, лестничных клеток, вестибюлей, холлов, чердаков. наружного освещения и т. д.); другая питающая линия предназначена для подключения лифтов, противопожарных устройств, эвакуационного и аварийного освещения, элементов диспетчеризации и кодовых замков на дверях подъездов.
При выходе из строя одной из питающих линий все электроприемники дома подключаются к линии, оставшейся в работе, которая на это рассчитана с учетом допустимых перегрузок при аварийном режиме.
Для питания многосекционных зданий высотой 9—16 этажей с электроплитами, а также многосекционных домов с большим числом квартир с газовыми плитами приходится применять три или более питающих линий (вводов).
На рис. 7.4 приведены схемы питания жилых домов с тремя вводами.
Первый ввод резервирует второй, второй резервирует третий и третий резервирует первый (рис. 7.4, а). Модификация этой схемы приведена на рис. 7.4, б, где первый и второй вводы взаимно резервируют друг друга, а третий ввод резервируется от первого. Такая схема удобна при ремонте одной из сборок низшего напряжения на подстанции. Однако в этом случае на один кабель приходится вся нагрузка дома, и в этом исключительном случае часть электроприемников на период ремонта отключается.
При питании зданий по схемам, приведенным на рис. 7.4, а и б, следует учитывать важную особенность сетей, построенных по так называемой двухлучевой схеме с АВР на стороне низшего напряжения трансформаторных подстанций. Применяемые для АВР контакторные станции серии ПЭВ оборудованы контакторами, рассчитанными на ток 1000 А (имеется также большое количество ТП, оборудованных контакторами на ток 630 А).

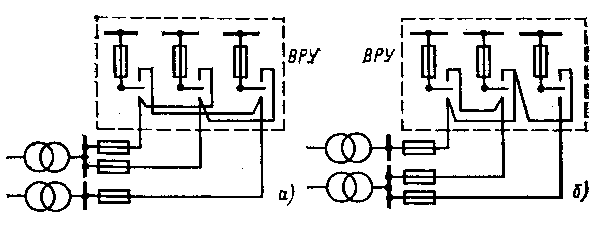

Рис. 7.4. Схема питания зданий высотой 9—16 этажей с тремя вводами
Рис. 7.3. Схема питания жилых домов высотой 9—16 этажей с двумя переключателями на вводах:
1,2 — трансформаторы; 3 — предохранители; 4— переключатели; 5, 6 —ВРУ; 7, 8 —питающие линии

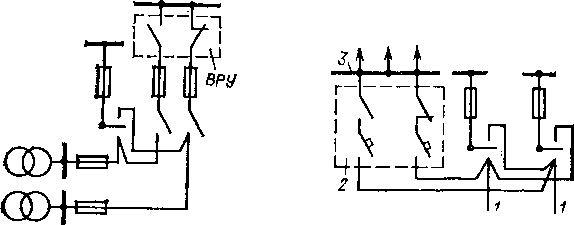

Рис. 7.5. Схема электроснабжения жилого дома высотой 17 этажей и выше
Рис. 7.6. Схема подключения противопожарных устройств в домах высотой до 16 этажей включительно:
1 — питающие линии от ТП; 2 — АВР; 3 — щит питания противопожарных устройств
При аварийных переключениях питающих линий нельзя допускать перегрузки контакторов, что может привести к выходу из строя подстанции и лишить электроэнергии присоединенные здания. Возможно также устройство АВР на стороне высшего напряжения, поскольку выход из строя трансформаторов— явление крайне редкое.
При построении схемы питания жилых домов высотой 17—25 этажей и более необходимо учитывать, что лифты, эвакуационное и аварийное освещение, огни светового ограждения и противопожарные установки являются электроприемниками первой категории по надежности электроснабжения.
Для таких зданий применяются радиальные схемы с АВР на вводах; к последним присоединяются и противопожарные устройства, огни светового ограждения, эвакуационное и аварийное освещение. Соответствующая схема приведена на рис. 7.5.
