Выпускаемые в нашей стране светильники классифицируются по светотехническим и конструктивным характеристикам. Те и другие имеют важное значение при выборе типа светильника для освещения того или иного помещения.
Светораспределение светильников согласно действующим ГОСТ характеризуется их классами в зависимости от доли светового потока, излучаемого светильником в нижнюю полусферу (в процентах потока, излучаемого светильником), и типами кривых сил света в любых меридиональных (вертикальных) плоскостях. Так, светильники прямого света (обозначение класса П) излучают в нижнюю полусферу более 80 % всего потока светильника; преимущественно прямого света (Н) — от 60 до 80 %; рассеянного света (Р) — от 40 до 60 %; преимущественно отраженного (В) — от 20 до 40 % и отраженного — менее 20 %.
Типы кривых силы света имеют следующие обозначения: К — концентрированная (в зоне направления наибольшей силы света от 0 до 15°), Г — глубокая (0— 30 и 180—150°), Д — косинусная (0—35 и 180—145°), Л — полуширокая (35—55 и 145—125°), Ш — широкая (55—85 и 125—95°), М — равномерная (0—90 и 180— 90°), С — синусная (70—90 и 110—90°).
Конструктивное исполнение светильников должно отвечать требованиям защиты от вредных воздействий окружающей среды (пыль, вода, пожаро- и взрывоопасность). Лампы должны быть долговечны, удобны в монтаже и эксплуатации, безопасны для людей, должны соответствовать архитектурно-художественным требованиям, важным для многих помещений.
В настоящее время выпускается большое количество различных светильников, их номенклатура постоянно расширяется, поэтому перечислять их типы и характеристики не представляется возможным.
При проектировании следует пользоваться каталогами и информационными материалами. Приведем в качестве примера данные лишь для некоторых серий и типов светильников, получивших распространение в общественных зданиях (табл. 3.3).
Степени защиты от пыли и воды установлены ГОСТ и обозначаются буквами IP (Internacional Protektion) и двумя цифрами, из которых первая обозначает защиту от пыли, а вторая — от воды.

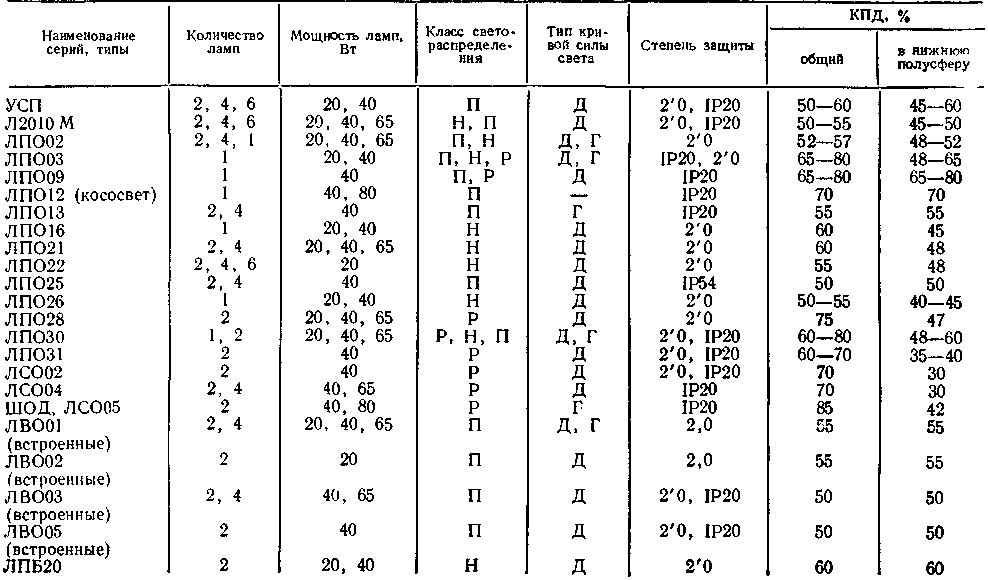

Таблица 3.3. Технические данные некоторых типов светильников с люминесцентными лампами для общего освещения помещений общественных зданий

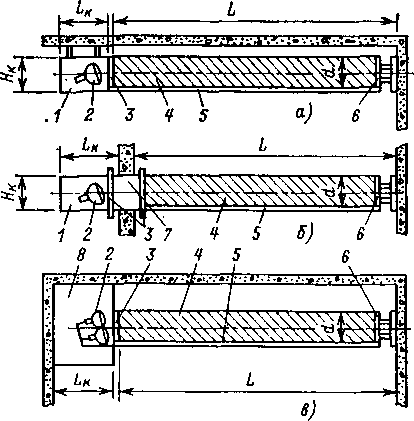

Рис. 3.1. Комплектные осветительные устройства со щелевыми световодами
Относительно новыми и перспективными световыми приборами для освещения многих помещений общественных зданий являются комплектные осветительные устройства (КОУ) со щелевыми световодами. В качестве источника света в КОУ применяются зеркальные металлогалогенные лампы-светильники типа ДРИЗ, ЛФМГ, и зеркальные лампы накаливания типа ЗК.
Световой поток от источника света, расположенного в торце светового канала (световода), перераспределяется вдоль световода за счет многократных отражений от зеркальной поверхности канала и, рассеиваясь, выходит в освещаемое помещение через оптическую щель. Комплектное осветительное устройство состоит из следующих основных узлов (рис. 3.1, а): канала щелевого световода 4 (ЩС), камеры 1 с источником света 2 (одним или несколькими), торцевого элемента 6; блока пускорегулирующих аппаратов (ПРА) и переходного элемента 7 (для исполнения КОУ, 1А см. рис. 3.1, б), когда по условиям окружающей среды (взрыво- или пожароопасность) необходимо вынести источники света в отдельное помещение; прозрачного иллюминатора 3.
Канал щелевого световода 4 представляет собой протяженную трубу, чаще всего прямую, но может быть и другой формы, внутренняя поверхность которой покрыта по всей длине зеркально отражающим слоем, за исключением продольной светопропускающей полосы 5 — одной или нескольких (оптической щели).
Оболочка канала изготовляется либо мягкой из полиэтилентерефталатной пленки типа ПЭТФ, либо твердой из прессованного алюминиевого профиля. Оптическая щель выполняется соответственно из светорассеивающей пленки типа ПЭТФ и из органического или прозрачного силикатного стекла.
Внутри помещения камера и торцевой элемент могут крепиться либо к потолочному перекрытию, либо к стенам, канал можно также встраивать в подвесной потолок (в этом случае предпочтительней исполнение Т). При необходимости выделения ламп они могут устанавливаться в строительной галерее 8 (рис. 3.1, в).
Номенклатура и основные параметры выпускаемых КОУ приведены в табл. 3.4 [6].
Для устройства эвакуационного и аварийного освещения (для которых ПУЭ не разрешают использовать металлогалогенные лампы) при многоламповых КОУ одна из металлогалогенных ламп заменяется зеркальной лампой накаливания и присоединяется к сети эвакуационного и аварийного освещения, а при одноламповом КОУ в части световодов устанавливаются зеркальные лампы вместо металлогалогенных. Комплектные осветительные устройства имеют серьезные преимущества, которые определяют их области применения:
- Сокращается количество применяемых для освещения источников света и осветительных приборов. Так, например, в торговых залах крупных магазинов количество светильников с люминесцентными лампами достигает нескольких сотен, тогда как световодов надо установить в 6—8 раз меньше.
- Значительно сокращаются протяженность электрической распределительной сети, ее стоимость и трудоемкость монтажных работ.
- Уменьшается количество мест обслуживания, упрощаются условия эксплуатации.
- Обеспечивается вполне удовлетворительная равномерность общего освещения, создаются условия для варьирования спектра излучения путем использования соответствующих фильтров на вводном торце щелевого световода.
- Наличие холодного без электрического потенциала протяженного световода (благодаря аэродинамическим свойствам канала оптическая щель мало запыляется), Это позволяет значительно уменьшить коэффициенты запаса в светотехнических расчетах, а следовательно, и расход электроэнергии.
- Просто и без дополнительных затрат выполняются осветительные установки во взрывоопасных помещениях путем выноса камер с источниками света и электрической проводки за стену освещаемого помещения. Следует также иметь в виду, что КОУ выпускается со степенью защиты оболочек ΙΡ54, поэтому их можно устанавливать в пожароопасных помещениях всех классов.

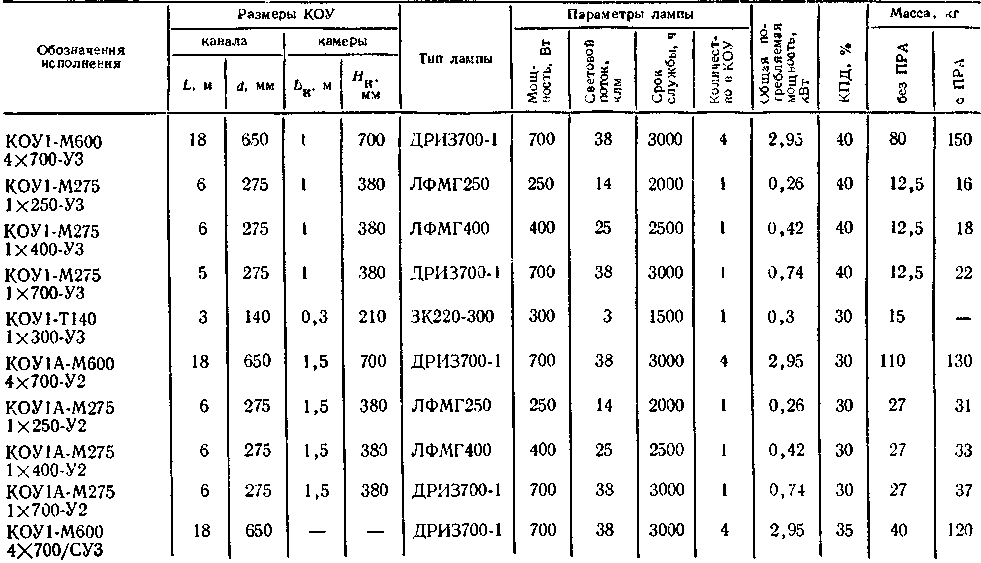

Таблица 3.4. Номенклатура и основные параметры КОУ
Устройства рассчитаны для работы в сети переменного тока напряжением 380/220 В.
