6. Приборы для определения содержания гидразина.
До последнего времени контроль за дозированием гидразина в конденсатно-питательный тракт осуществлялся лишь косвенно, путем поддержания заданного соотношения между расходом теплоносителя и дозируемого в него реагента и периодической проверки избытка гидразина ручными методами. ІЪзработанный фурманом непрерывная фотоэлектрический метод химического контроля дает возможность организовать непрерывное наблюдение за правильностью дозировки гидразина. Однако сложность обслуживания автоматических фотоэлектрических анализаторов затрудняет широкое распространение этого метода контроля. Новые электрохимические гидразиномеры, используемые на электростанциях Англии, ФРГ, США и других стран, позволяют осуществлять дозирование гидразина по прямому качественному показателю, что значительно удешевляет и улучшает процесс водообработки.
Гидразиномер типа 7830.
Прибор предназначен для прямого непрерывного измерения и сигнализации допустимых концентраций гидразина в коцденсатнопитательном тракте энергоблоков. Прибор (рис.12) состоит из двух основных частей: жидкостного контура и электронной части. Анализируемая проба через сосуд постоянного уровня, трехходовой вентиль и регулятор потока с определенной скоростью поступает в проточную ячейку, в которой расположен термокомпенсатор и детекторная ячейка, и далее сливается. Электрический сигнал от детектора вводится в электрическую часть прибора, усиливается и подается на устройство индикации и сигнализации. Температурный компенсатор подсоединяется- к обратной связи цепи усилителя.
Чувствительным элементом - детектором гидразиномѳра является электрохимическая ячейка, состоящая из двух электродов, контактирующих в растворе сильного электролита NaОH. АНОД ячейки представляет собой серебряный патрон, покрытый окисью серебра; катод - платиновая проволочная спираль, намотанная на керамический ствол, внутренний узкий канал короткого заполнен электролитом, а внешняя поверхность омывается анализируемым раствором. Метод измерения концентрации гидразина - амперометрический. Гидразин окисляется на платиновой спирали при контролируемом потенциале и определенной величине рН анализируемого раствора, которая обеспечивается за счет медленного перетекания гидроокиси натрия в этот раствор через поры керамической трубки. Раствор хранится в специальном резервуаре 9 и непрерывно прощупает в ячейку.
Образующийся при окислительном процессе ток пропорционален концентрации гидразина в растворе и не зависит от примесей, обычно присутствующих в питательной воде.

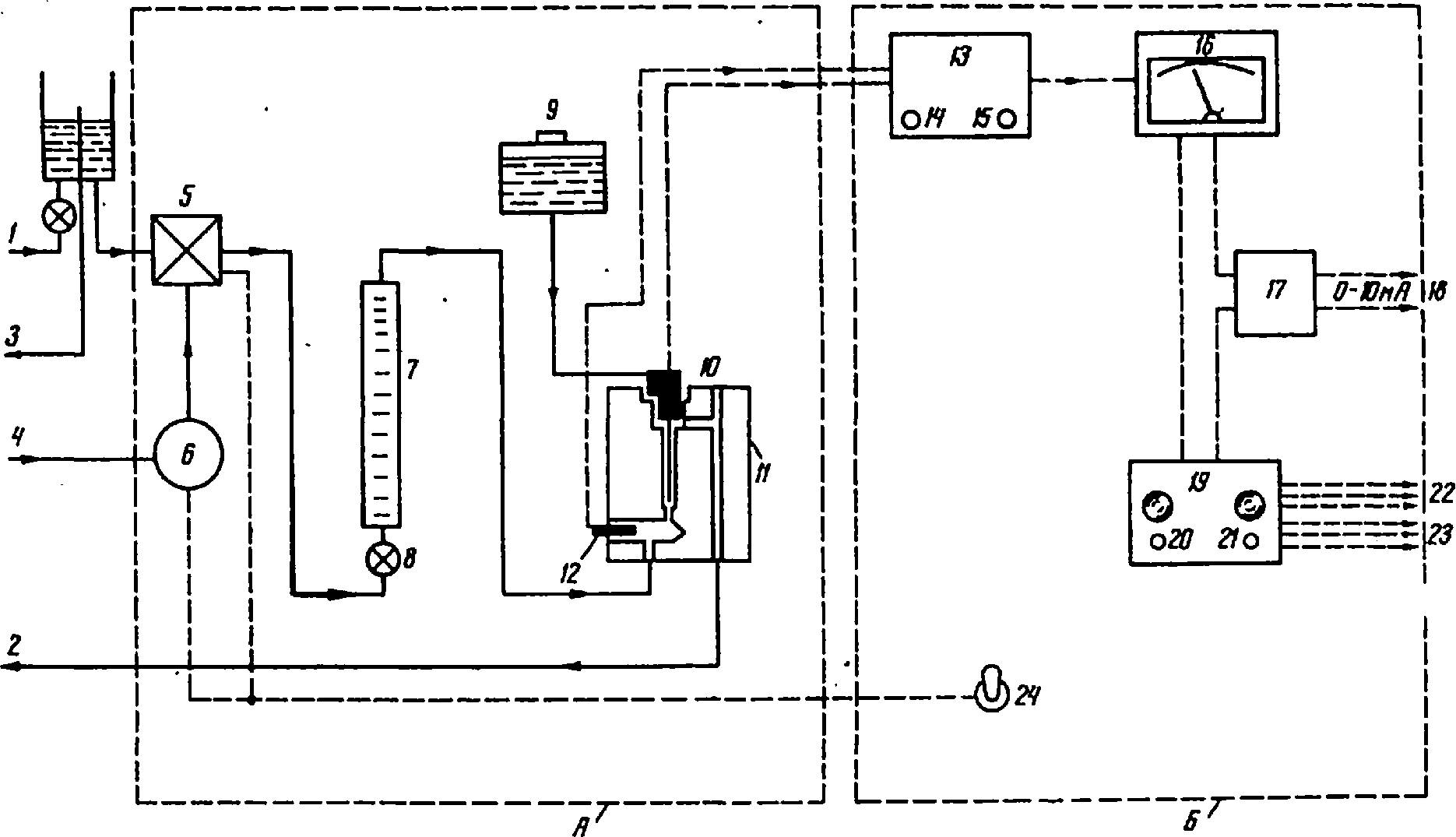

Рис. 12. Принципиальная схема гидразиномера типа 7830:
А - жидкостный контур; Б - электронная часть; 1,2,3 - соответственно вход, выход, перелив пробы; 4 - стандартный раствор; 5 - трехходовой вентиль; 6 - насос; 7, 8 - измеритель и регулятор потока; 9 - резервуар с электролитом; 10 - детекторная ячейка; 11 - проточная ячейка; 12 - термокомпенсатор; 13 - усилитель; 14 - нуль, 15 - размах шкалы; 16 - измеритель; 17- отдельный усилитель; 18 - запись, сигнал; 19 - сигнализатор предельных значений; 20 - низкого; 21 - высокого; 22 - тревога; 23 - контакты; 24 - калибровка
Калибровка прибора производится по стандартному раствору гидразина. Диапазон измерения гидразиномера 0-200 мкг/кг Н2N4 с основной погрешностью ±5%. Расход анализируемого раствора 5 л/ч, температура 5-35°С.
Гидразиномер типа Оксифлюкс 3.
Принцип действия прибора разработан Тодтом и Теске. Путем применения золотого измерительного и сравнительного таламидного электродов сконструирована измерительная ячейка, позволяющая контролировать избыток гидразина в растворе в диапазоне 0-20 мкг/кг N2H4 и сколь угодно выше. При этом потенциал измерительного электрода должен поддерживаться постоянно на заданном значении. Это обеспечивает потенциостат с помощью эталонного электрода, связанного с анализируемой средой посредством электролитического моста из КСl и диафрагмы.
Промышленный гидразиномер типа Оксифлюкс 3 предназначен для определения гидразина в диапазонах 0-100 и 0-500 мкг/кг N2H4 с основной погрешностью 5%. Чувствительность измерения 2% измеряемого диапазона. Автоматическая температурная компенсация в области 30х10°С. Расход анализируемой воды 30х1 л/ч.
