Глава девятая
ЗАГРАДИТЕЛИ ИМПУЛЬСНЫХ СИГНАЛОВ НА ЛИНИЯХ ЭЛЕКТРОПЕРЕДАЧИ
НЕОБХОДИМОСТЬ ПРИМЕНЕНИЯ ЗАГРАДИТЕЛЕЙ
При проведении импульсных измерений на линиях электропередачи, включенных под рабочее напряжение, генератор и приемник импульсов оказываются электрически связанными с сетью, к которой присоединена измеряемая линия. Поэтому приходится использовать специальные устройства, ограничивающие влияние сети на условия измерений по какой-либо одной линии [Л. 74].
На рис. 9-1 показана схема подстанции, к одной из одинаковых по параметрам (но не по длине) отходящих линий которой подключен через систему присоединения СП импульсный генератор ГИ. Схема замещения для определения величины подаваемого в измеряемую линию полезного сигнала показана на рис. 9-2. Здесь zл — волновое сопротивление линии, п— число одинаковых линий на подстанции, Zcп— сопротивление системы присоединения, E(t)— напряжение генератора импульсов. Внутренним сопротивлением генератора импульсов и входным сопротивлением оборудования и шин подстанции для упрощения пренебрегаем. Считая все сопротивления активными, получаем напряжение в точке а:
(9-1)
Мгновенную мощность импульса, посылаемого в измеряемую линию, можно выразить как
Затухание полезного сигнала, вносимое наличием (п—1) линий, кроме измеряемой, может быть определено как

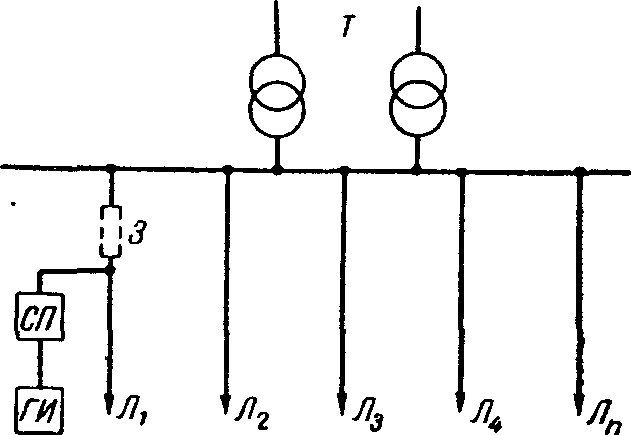

Рис. 9-1. Однолинейная схема подстанции.
Т — трансформаторы; Л1, Л2, .. Лn — отходящие линии; СП — система присоединения импульсного устройства к линии; ГИ — генератор импульсов; 3 — заградитель.

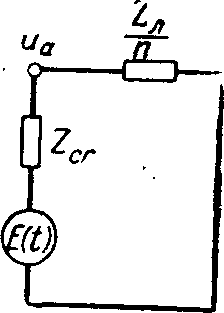

Рис. 9-2. Схема замещения для определения затухания, вносимого остальными линиями подстанции при измерении на одной из отходящих линий.
Из уравнений (9-2) — (9-4) получаем:
(9-5)
(9-6)
Из этого выражения легко подсчитать, что уже при трех линиях на подстанции b=0,693 неп, что соответствует снижению полезной мощности импульса в 4 раза.
При n=5 полезная мощность снижается в 9 раз, а при n=8 в 20 раз. Если к этому добавить шунтирующее действие реактивного входного сопротивления оборудования и шин подстанции, то станет очевидной необходимость применения специальных заградительных устройств, включаемых последовательно с проводом измеряемой линии в точке его подключения к оборудованию подстанции.
Такие устройства — «заградители» применяются для высокочастотных каналов связи, телемеханики и системной автоматики по ЛЭП [Л. 11, 53].
