Инъекционные диафрагмы являются перспективной конструкцией, так как они допускают строительство плотин из песчано-гравелистого и галечно-валунного грунта отсыпкой грунта в воду. Противофильтрационная завеса в основании плотины выполняется одновременно с инъекционной диафрагмой. Такая диафрагма выполнена в нижней части Атбашинской плотины, которая построена в узком ущелье (рис. 5-27) отсыпкой аллювия в воду. Речной аллювий до 10 м и скальное основание, представленное мраморизованными и доломитизированными известняками, местами закарстованными, были зацементированы из продольной галереи одновременно при устройстве инъекционной диафрагмы.
Карьерный грунт, использованный для отсыпки в плотину, имел коэффициент фильтрации 7·10 2 см/ с. Толщина диафрагмы принята 26 м, исходя из допускаемого градиента 2,5—2,8, и выполнена из семи рядов скважин через 3,5 м между рядами и скважинами в ряде.
Для инъекции были применены четыре раствора со следующим расходом материалов, кг/м3:
Удельный расход твердого материала составлял 132 кг/м3 (цемента 112 кг/м3 и бентонита 20 кг/м3).

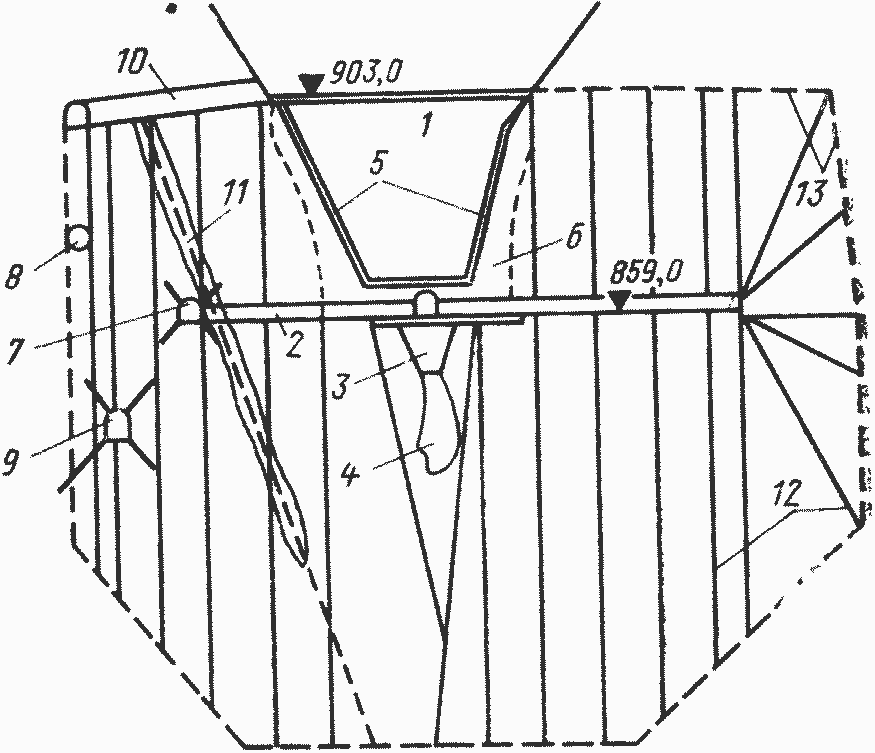

Рис. 5-27. Продольный разрез по оси Атбашинской плотины.
1 — пленочная диафрагма; 2 — продольная цементационная галерея; 3 — инъекционная диафрагма; 4 — аллювий; 5 — бетонный зуб на склонах; 6 — зона поверхностной цементации склонов; 7 — водосбросный туннель; 8 — то же деривационный; 9 — то же строительный; 10 — то же цементационный; 11 — тектоническая трещина; 12 — цементационные скважины; 13 — граница противофильтрационной завесы в скале.
Инъекционная диафрагма выполнена теми же методами, что и противофильтрационные завесы в аллювиальных грунтах (см. § 3-5). Эффективность такой диафрагмы проверялась в процессе заполнения водохранилища, когда противофильтрационной диафрагмой гасилось 84—92% полного напора на плотину.
