Для питания силовых и осветительных электроустановок, работающих при напряжении до 1000 В на строительных площадках в соответствии с рекомендациями СНиПа, применяют четырех проводные сети напряжением 380/220 В. Все временные силовые и осветительные установки питаются от общей сети.
Рис. 16.16. Опоры воздушных линий:
а —деревянная с железобетонной приставкой для ВЛ до 1000 В; б —то же, железобетонная; в — железобетонная для ВЛ напряжением 6—10 кВ
Напоминаем схему питания электроприемников от четырехпроводной сети: трехфазные электродвигатели присоединяются к трем фазным проводам, электрические лампы — к одному из фазных проводов и нулевому проводу. В четырехпроводных сетях нулевая точка трансформатора (или генератора) обязательно заземляется (соединяется с землей).
Воздушные линии.
Опоры воздушных линий рекомендуется применять либо деревянные с железобетонными пасынками (приставками), либо железобетонные (рис. 16.16). Использовать опоры, изготовленные целиком из дерева, нецелесообразно из-за их недолговечности. Применение железобетонных пасынков, заменяющих нижнюю, наиболее подверженную гниению часть опоры, увеличивает сроки службы деревянных опор.
Для крепления проводов на опорах воздушных линий напряжением до 10 кВ включительно применяют штыревые изоляторы: для линий напряжением 380/220 В — изоляторы типа ТФ, ШЛН и ШO (последние многошейковые для ответвлений); для линий напряжением 6—10 кВ — типа ШС (рис. 16.17). Изоляторы к опорам крепят: к стойкам опор — на крюках, а к траверсам (поперечным брусьям),— на штырях. Для закрепления проводов к изоляторам применяют тонкую проволоку из того же материала, что и провод: алюминиевая или мягкая стальная оцинкованная.
Рис. 16.17. Изоляторы и крюки: а — изолятор типа ТФ для ВЛ до 1000 В; б — то же, типа ШО (для ответвлений); в — типа ШС для ВЛ 6—10 кВ; г и д — крюки; е —штырь
Работы по установке опор ВЛ в настоящее время выполняют, как правило, механизированным способом. Наиболее трудоемкие работы — рытье ям под опоры — производят буровыми машинами, смонтированными на автомашинах или тракторах. Устанавливают опоры обычным автомобильным краном или специальными приспособлениями, имеющимися на бурильных машинах. В качестве тяговых механизмов для натяжки проводов обычно применяют автомашины. Для работы по монтажу проводов используют телескопические автовышки и монтажные гидроподъемники на автоходу. Применение этих механизмов значительно облегчает и ускоряет труд электромонтеров при монтаже проводов, так как исключает необходимость подъема на опоры на когтях. Соединение проводов ВЛ выполняют с помощью трубчатых овальных обжимных соединителей; эти соединители обжимают специальным инструментом. Для линий 380/220 В допускается также соединение проводов скруткой с последующей пропайкой.
При строительстве воздушных линий необходимо соблюдать установленные Правилами габариты — расстояния от наинизшей точки проводов до земли. Эти габариты таковы: для ВЛ напряжением 380/220 В в населенных местностях, на заводских территориях и строительных площадках — не менее 6 м, а в ненаселенных местах — не менее 5 м; для ВЛ напряжением G—10 кВ эти расстояния соответственно увеличивают до 7 и 6 м.
Электропроводки. Постоянные электропроводки выполняют как открыто, так и скрыто — в трубах, в каналах, в пустотах строительных конструкций, под слоем штукатурки и т. п.
Временные электропроводки в строящихся зданиях, а также в производственных помещениях строительной площадки выполняют открыто, т. е. по поверхности строительных конструкций, по фермам и т. п. Провода прокладывают на изоляторах или в сухих помещениях — на роликах. Наружные электропроводки (проводки по стенам зданий и сооружений, по строительным лесам) и перекидки между близко расположенными зданиями выполняют только на изоляторах.
При выполнении временных электропроводок (изолированными проводами) на строительных площадках должны соблюдать следующие расстояния по высоте: не менее 2,5 м над рабочими местами, 3,5 м над проходами и 6 м над проездами. Проходы через стены и перекрытия установочных проводов выполняют в изоляционных трубках, которые оконцовывают изолирующими фарфоровыми и пластмассовыми втулками или, в сырых местах, воронками (рис. 16.18).
Кабели типа ВРГ и НРГ прокладывают открыто, непосредственно по стенам и перегородкам с креплением скобками; высота их прокладки над полом не нормирована.
Рис. 16.18. Устройство ввода в здание от ВЛ напряжением до 1000 В
При выполнении проводки одножильными проводами (АПР, АПВ и др.) в стальных трубах, например при подводке питания к стационарно установленным строительным механизмам или станкам, все три провода трехфазной линии должны прокладывать в одной трубе (во избежание нагрева трубы за счет вихревых токов и перемагничивания).

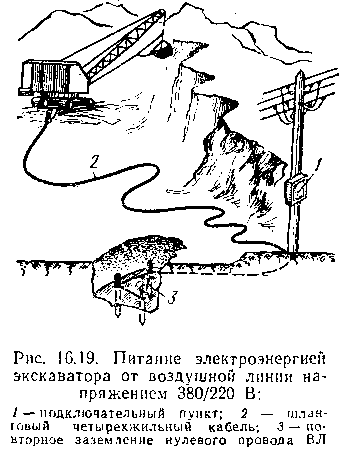

Переносные участки электросетей, выполняемые шланговыми проводами и кабелями, используются обычно в сочетании с воздушными инвентарными устройствами. Воздушная четырехпроводная линия напряжением 380/220 В подводит электроэнергию к инвентарному распределительному шкафу или подключательному пункту, а далее уже с помощью переносных участков сети энергия подводится к передвижным строительным машинам, сварочным установкам и т. п. В качестве примера на рис. 16.19 показало питание энергией экскаватора от воздушной линии. Подключательный пункт (пусковой ящик) установлен непосредственно на столбе линии. Шланговый кабель соединяет экскаватор с подключательным пунктом.
Подземные кабельные линии.
По сравнению с воздушной линией подача энергии подземным кабелем является более надежной. Вместе с тем подземный кабель надежен только при условии полной его сохранности: малейший прокол герметической оболочки кабеля (особенно кабеля с бумажной пропитанной изоляцией) неизбежно влечет за со бой аварийный выход его из строя при эксплуатации. Поэтому необходимо правильно организовать хранение кабеля до его прокладки (кабель поставляется намотанным на деревянных барабанах). Концы кабеля должны быть герметически заделаны. Если необходимо отре зать на барабане кусок кабеля, конец оставшегося кабеля должен быть немедленно запаян (или герметически закрыт каким-либо другим способом).
Герметичность кабеля должна быть обеспечена и при его прокладке: на концах кабельной линии выполняют специальные концевые заделки, а в наружных установках применяют концевые муфты; при не обходимости соединения концов кабеля эта операция производится в специальных кабельных муфтах. Выполнение концевых заделок и монтаж кабельных муфт, особенно у кабелей напряжением выше 1000 В, является ответственной операцией, требующей точного вы полнения правил, чистоты и аккуратности. Эта работа поручается специально обученным электромонтерам — кабельщикам.
Трудоемкие земляные работы при прокладке подземных кабелей (рытье траншей, их засыпка и др.) производятся, как правило, меха низированным способом с использованием траншейных экскаваторов, бульдозеров и других строительных машин.
Кабельные траншеи делаются глубиной 800 мм, считая от планировочной отметки площадки. Ширина траншеи для одного кабеля 350— 400 мм, для двух кабелей 600 мм.
