Комплектные трансформаторные подстанции потребителей  обладают теми же преимуществами, что и комплектные устройства (сокращение объемов  работ, ускорение монтажа и др.). Учитывая большой объем приводимых работ по развитию сельских электросетей, выпуску  подстанций уделяют большое внимание. В настоящее время их изготовляет ряд специализированных заводов. Комплектные подстанции выпускаются как закрытого (КТП), так и открытого типа для наружной установки (КТПН). По конструкции они могут быть выполнены как тупиковые и как проходные. Разрез комплектной трансформаторной подстанции проходного типа (КТПП-250, 400/10) для трансформаторов мощностью 250 и 400 кВА показан на рис. 99. По схеме выполнения подстанция однотрансформаторная с одним воздушным вводом; она позволяет передавать электроэнергию высокого напряжения другим потребителям транзитом по отходящей линии 10 кВ. В случае аварии на основном вводе отходящая линия может служить резервным вводом.
Оборудование подстанции размещено в сварном металлическом корпусе, выполненном в брызгозащитном исполнении. Верхняя часть подстанции 1 съемная, она крепится болтами к нижней части 11 (см. рис. 99). Конструктивно подстанция разделена на три отделения: распределительное устройство 4 напряжением 10 кВ, распределительное устройство 9 напряжением 0,4 кВ, камера силового трансформатора 8. Доступ к высоковольтным шинам и аппаратам осуществляется через дверь трансформаторного отделения, для работы предусмотрена площадка 12. Осмотр приборов низкого напряжения требует снятия панелей 10 отсека 9. Наблюдать за оборудованием подстанции можно без снятия напряжения через сетчатые ограждения со стороны приводов 7 аппаратов.
Рассмотрим построение электрической схемы подстанции и размещение аппаратуры. От линии 10 кВ напряжение подается через разъединитель (он установлен на крайней опоре), проходные изоляторы 2 и выключатель нагрузки 3 типа ВН-16 на сборные шины подстанции. От них через разъединитель типа РВЗ-10/400 и высоковольтные предохранители 6 типа ПК-10 напряжение подается на силовой трансформатор. Защита от атмосферных перенапряжений выполнена, как обычно, разрядниками 13 типа РВП-10. Вторичное напряжение от силового трансформатора подается на шкаф 9 через рубильник ввода типа РПС-30 и предохранители ПН-2. Отходящие линии могут подключаться через рубильники и предохранители или через автоматы серии А-3100. Силовой трансформатор устанавливается  на специальных траверсах  из швеллерной стали приваренных к раме подстанции. На раме основания и в верхней части корпуса подстанции имеются рым-болты для подъеме подстанции при транспортировке и монтаже.
Масса подстанции 1870 кг.

Комплектные трансформаторные подстанции типа КТПН66 предназначены для приема, трансформации и распределения электроэнергии на напряжениях 6-10/0,4-0,23 кВ. Подстанции выполняются в герметизированных сварных стальных корпусах и поэтому они могут работать в загрязненной парами и пылью атмосфере. В них могут устанавливаться трансформаторы мощностью от 160 до 630 кВА. Вводы стороны ВН, а также ПН могут быть как воздушными, так и кабельными.

Рис. 100. Комплектные трансформаторные подстанции наружной установки:
а — типов КТПН-630 и КТПН-1000: 1— вводное устройство, 2—привод ножей заземления, 3 — привод, 4 — силовой трансформатор, 5 — шкаф ввода низкого напряжения, 6 — шкафы для отходящих линий, 7 — секционный шкаф; б—.типа КТПН-400: 1— болт заземления, 2 — шкаф ввода ВН, 3 — термосифонный фильтр, 4— силовой трансформатор, 5 — шкаф ввода НН

При воздушных вводах ВН подстанция используется только как тупиковая, а при кабельных — как тупиковая и транзитная. Корпус подстанции разделен на три отсека: аппаратуры ввода высокого напряжения, аппаратуры ВН силового трансформатора, самого трансформатора и распределительного щита. Два первых отсека имеют по одной двери, а третий — три двухстворчатые двери, из которых две расположены в камере трансформатора и одна перед лицевой частью щита. Это позволяет наблюдать за состоянием любого элемента подстанции и облегчает выполнение профилактических и ремонтных работ. При воздушных вводах подстанция имеет надстройку, выполненную также в виде металлического шкафа с опорными и проходными изоляторами в верхней части. Двери подстанции закрываются на шпингалетные запоры и замки; на дверях укреплены таблички с надписями о назначении каждого отсека. Для естественной вентиляции в верхней и нижней частях дверей предусмотрены проемы и жалюзи.
Однотрансформаторная комплектная подстанция мощностью 400 и 630 кВА

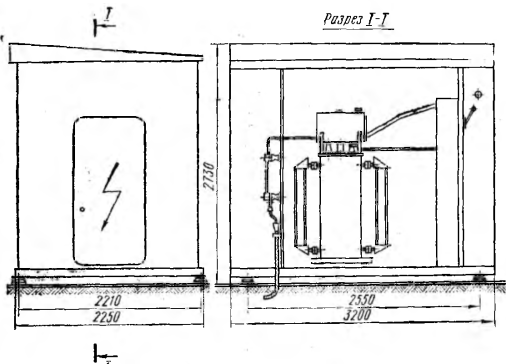

Рис. 101. Однотрансформаторная комплектная подстанция мощностью 400 и 630 кВА

Для наружной установки выпускаются КТПН на 400, 630 и 1.000 кВА также напряжениями 6-10/0,4-0,23 кВ. Подстанции выполняются в металлических шкафах в брызгозащищенном исполнении. В отличие от предыдущего типа подстанций они не предназначены для установки в местах, содержащих большое количество пыли, газов и испарений. КТПН мощностью 630 и 1000 кВА (рис. 100, а) могут быть однотрансформаторными левого и правого исполнения (по отношению к установке трансформатора) и двухтрансформаторными. Вводное устройство 1 в виде отдельного шкафа типа ВВН-1 (укрепленное рядом с баком трансформатора) содержит выключатель нагрузки типа ВНП-17 с приводом 3 и отдельным приводом 2 ножей заземления. Силовой трансформатор 4 размещен между вводным шкафом и низковольтными шкафами, расположенными в одну линию. Распределительное устройство 0,4 кВ состоит из типовых металлических шкафов. В шкафу ввода низкого напряжения 5 типа КНН-1 установлен автоматический выключатель типа АВМ20, приборы контроля и учета; там же предусмотрен обогрев приборов. В шкафах 6 типа КНН-4 для отходящих линий размещены автоматы АВМ4В или АВМ10В для защиты этих линий. В секционном шкафу 7 типа КНН-3 установлены те же автоматы; он может быть заменен типовым шкафом отходящих линий типа КНН-5. Компоновка КТПН-400 с трансформатором мощностью 400 кВА показана на рис. 100, б. Эта подстанция комплектуется из шкафа ввода 2 (типа ВВН-1), силового трансформатора 4, оборудованного термосифонным фильтром 3 и комплектными шкафами 5 типа КБН-1 для ввода 1111 или шкафами типа КБ-5 для отходящих линий (они защищаются блоками предохранитель-выключатель типа БПВ).
Более просты по своей конструкции комплектные однотрансформаторные подстанции 10/0,4 кВ мощностью 400 и 630 кВА. Такая подстанция (рис. 101) рассчитана на установку одного трансформатора, она имеет кабельный ввод от воздушной линии 10 кВ и до шести отходящих линий напряжением 0,4 кВ. Трансформатор подключается к шинам через разъединитель РЛНД-10/200 с приводом ПРН-10м и защищается высоковольтным предохранителем типа ПК-10. Шины низкого напряжения, расположенные в шкафу, подключаются к трансформатору  через трехполюсный рубильник РП-5; отходящие линии защищаются автоматическими выключателями А-3124. Для защиты от перенапряжений на стороне ВН трансформатора установлен комплект разрядников PC-10, а на стороне НН — разрядников РВН-0,5. Фундаменты подстанции выполнены из сборных железобетонных элементов типа УСО-4 и УСО-5.
Примерно такую же схему электрических соединений (с рубильниками и предохранителями на четырех отходящих линиях 0,4 кВ) имеет сборная комплектная трансформаторная подстанция типа СКТПС. Она выполнена как стационарная, наружной установки. Все ее оборудование, включая силовой трансформатор мощностью 400 или 630 кВА, размещено в металлическом шкафу. Подстанция устанавливается на сравнительно простом фундаменте, так как ее масса без трансформатора составляет 850 и 930 кг (для мощности ТП 400 и 630 кВА соответственно).
