АВТОМАТИЧЕСКИЕ ЭЛЕКТРОННЫЕ ПОТЕНЦИОМЕТРЫ С ЛЕНТОЧНОЙ ДИАГРАММОЙ
Потенциометры предназначены для измерения и записи температуры, напряжения или электродвижущей силы в комплекте с датчиками, расположенными во взрывоопасных средах, при наличии соответствующих устройств:
для регулировки и сигнализации;
для дистанционной передачи показаний.
Датчики, не имеющие собственного источника тока, а также не обладающие индуктивностью или емкостью и работающие в комплекте с потенциометром, могут быть установлены во взрывоопасных помещениях всех классов, содержащих взрывоопасные смеси 1, 2, 3 и 4 категорий групп А, Б, Г и Д, а также ацетилен с воздухом. Датчики, устанавливаемые на наружных взрывоопасных установках класса В-1г, должны конструктивно допускать возможность установки их на открытом воздухе. Потенциометры можно устанавливать только вне взрывоопасных помещений.

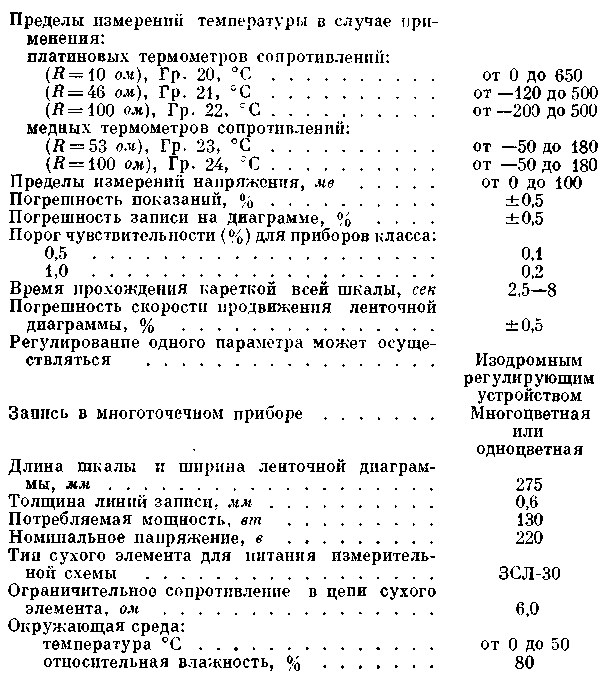

Основные данные автоматических электронных потенциометров с ленточной диаграммой
ЭЛЕКТРОННЫЕ МОСТЫ ПОСТОЯННОГО ТОКА
Электронные автоматические самопишущие мосты постоянного тока общепромышленного нормального исполнения с искробезопасными цепями датчиков предназначены для измерения, записи и пропорционального или изодромного регулирования. Они поставляются в комплекте с датчиками, которые могут быть установлены во взрывоопасной среде.
Датчики, не обладающие индивидуальным источником питания, индуктивностью и емкостью и работающие в комплекте с электронным мостом, могут быть установлены во взрывоопасных помещениях классов В-I, Β-Ia и В-Iб, где возможно образование взрывоопасных смесей 1, 2, 3 и 4 категорий групп А, Б, Г и Д, в том числе ацетилено-воздушной смеси. Прибор имеет искробезопасное исполнение «Выход
».
На наружных взрывоопасных установках класса В-1г можно использовать датчики, допускающие установку на открытом воздухе.
Вторичный прибор должен устанавливаться только вне взрывоопасного помещения.
Основные данные электронных мостов ЭМП-55 АИМЗ, ЭМП-57 ИМЗ, ЭМП-109 ИМЗ, ЭМР-109 ИМЗ, ЭМР-109 РИМЗ, ЭМР-109 РДИМЗ, ЭМП-55 АИМЗ ЭМР-109 ИМР
ГАЗОАНАЛИЗАТОР ПГФ-2М1
Взрывозащищенный переносный электрический газоанализатор ПГФ-2М1 предназначен для периодического определения концентрации взрывоопасных смесей в воздухе во взрывоопасных помещениях всех классов. Прибор указывает величину концентраций анализируемых горючих газов и паров в границах от нуля до нижнего предела взрываемости.
Газоанализатор работает при температуре окружающего воздуха от 5 до 55° С и относительной влажности до 80%.
Принцип действия прибора основан на определении теплового эффекта сгорания горючих газов и паров на каталитически активной платиновой спирали.
Газоанализаторы изготовляются в трех исполнениях, в зависимости от категории и группы взрывоопасной смеси, для которой они предназначены (см. табл. 27).
Таблица 27
Область применения и вид исполнения газоанализаторов ПГФ-2М1

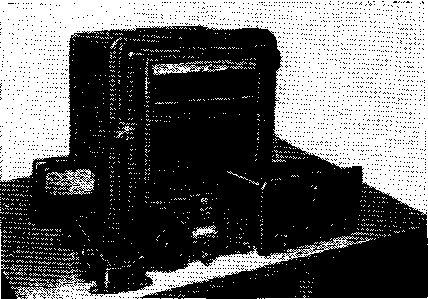

Рис. 53. Вибро- измерительная аппаратура 2ВА.
ВИБРОИЗМЕРИТЕЛЬНАЯ АППАРАТУРА 2ВА
Многоточечная стационарная виброизмерительная аппаратура 2ВА (рис. 58) предназначена для непрерывной регистрации и визуального измерения двойных амплитуд двух составляющих вибрации подшипников (вертикальной и горизонтальной) различных агрегатов, а также сигнализации о вибрации, превышающей нормы, или для подачи импульса на автоматическое отключение агрегата.
Вибродатчики аппаратуры СВ-4, СВ-4Г и СВ-4В работают во взрывоопасных помещениях классов В-I, Β-Ia и В-Iб, в которых могут содержаться взрывоопасные смеси 1, 2 и 3 категорий групп А, Б и Г, а также смесь водорода с воздухом.
Датчики имеют искробезопасное исполнение
Основные данные аппаратуры
Частотный диапазон аппаратуры, гц . . 10—150
Максимальный допускаемый размах измеряемых колебаний (мк) для частот:
до 100 гц 300
до 150 гц...................................................................................... 100
Погрешность измерения амплитуды (%)
для частот:
10 гц................................................................................................. ±15
выше 15 гц.................................................................................... ±5
Номинальное напряжение для питания
усилителя, в ............................................................................ 220
Число датчиков в работе..................... 4,5. или 12
ВИБРОСИГНАЛИЗАТОР ВС-2
Вибросигнализатор ВС-2 предназначен для автоматической предупредительной и аварийной сигнализации в случае увеличения амплитуды вибрации (горизонтальной и вертикальной составляющих) в контролируемых точках работающих компрессорных станций. Датчики прибора устанавливаются во взрывоопасных помещениях классов В-I, Β-Ia и В-Iб, в которых могут содержаться взрывоопасные смеси 1 категории группы А.
Датчики приборов имеют искробезопасное исполнение
Вторичный прибор вибросигнализатора должен быть установлен только вне взрывоопасного помещения.

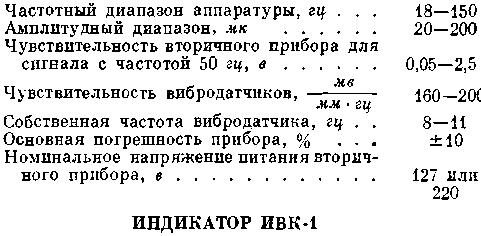

Основные данные вибросигнализатора ВС-2
Индикатор взрывных концентраций ИВК-1 представляет собой переносный прибор, предназначенный для индикации довзрывных концентраций, выраженных в процентах от нижнего предела взрываемости паров нефтетоплив.
Прибор определяет концентрации следующих паров нефтетоплив: керосина, бензина Б-70, уайт — спирта, сырой нефти, бензина А-66, бензина Б-95/130, бензина А-72, а также их смесей. Индикатор может работать во взрывоопасных помещениях всех классов, где возможно образование взрывоопасной смеси 1, 2 и 3 категорий групп А, Б и Г. Прибор имеет искробезопасное исполнение со взрывонепроницаемыми элементами
ЭЛЕКТРОТЕРМОМЕТР ТИПА ЭТ-3Б
Электротермометр предназначен для дистанционного измерения температуры в пределах от—50 до 50° С и может быть установлен во взрывоопасных помещениях всех классов, где возможно образование взрывоопасных смесей 1, 2 и 3 категорий групп А, Б и Г, а также смеси водорода с воздухом.
Электротермометр имеет искробезопасное исполнение
Основные данные электротермометра ЭТ-3Б
Цена деления шкалы, °C....................................................................... 1
Точность измерения, °C ....................................................................... 1
Число рабочих датчиков ...................................................................... 3
Источник питания.............................................. Сухой элемент ЭРМТ-у
Э.д.с. сухого элемента, в.................................................... 1,6
Сопротивление датчика при 0° С, ом .............................. 2500
Габаритные размеры, мм................................................... 195X195X170
Масса, кг ...................................................................... Не более ....3
ЛОГОМЕТР ЛПр-54
Прибор предназначен для измерения температуры и может быть установлен во взрывоопасных помещениях всех классов (кроме наружных установок класса В-1г,) где возможно образование взрывоопасных смесей 1, 2 и 3 категорий групп А, Б, Г, а также 4 категории групп А и Б, включая ацетилено-воздушную смесь.
