Глава 12
КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА ВО ВЗРЫВОНЕПРОНИЦАЕМОМ ИСПОЛНЕНИИ
СИГНАЛИЗАТОРЫ УРОВНЯ
Сигнализаторы уровня (рис. 43) предназначены для контроля и сигнализации достижения заданного уровня в емкостях с различными жидкими нефтепродуктами. Основные данные сигнализаторов уровня приведены в табл. 25.
ИНДИКАТОРЫ УРОВНЯ
Индикаторы уровня (рис. 44) предназначены для непрерывного дистанционного измерения уровня в емкостях с взрывоопасными жидкими нефтепродуктами. Принцип работы индикаторов уровня основан на преобразовании приращения емкости датчика в электрический сигнал пропорционально высоте измеряемого уровня жидкости в резервуаре. Основные данные индикаторов уровня приведены в табл 26.
РАДИОАКТИВНЫЙ ИНДИКАТОР УРОВНЯ ИУР
Радиоактивный индикатор уровня ИУР (рис. 45) предназначен для автоматической сигнализации об уровне жидкости, твердых и сыпучих материалов в закрытых емкостях. Радиоактивный датчик ДАРПУ, входящий в комплект радиоактивных индикаторов уровня ИУР-1С, ИУР-2С и ИУРП-1С, имеет взрывонепроницаемое исполнение ВЗГ и предназначен для установки во взрывоопасных помещениях всех классов, где возможно образование взрывоопасных смесей 1, 2 и 3 категорий групп А, Б и Г.

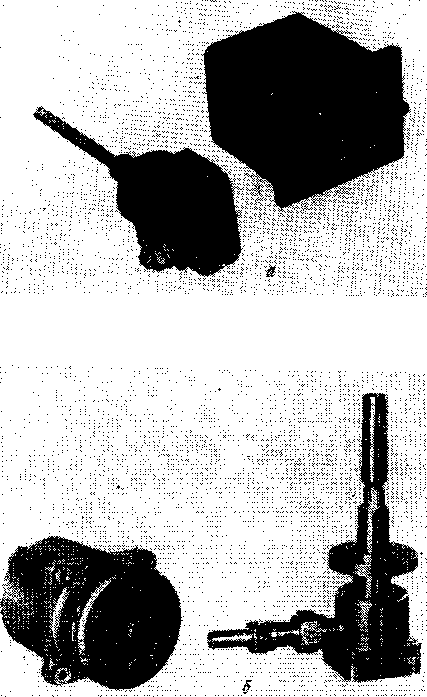

Рис. 43. Сигнализаторы уровня. а — МЭСУ-1К, б-ЭСУ-1К.
Рис. 44. Индикатор уровня ЭИУ-1ВМ.

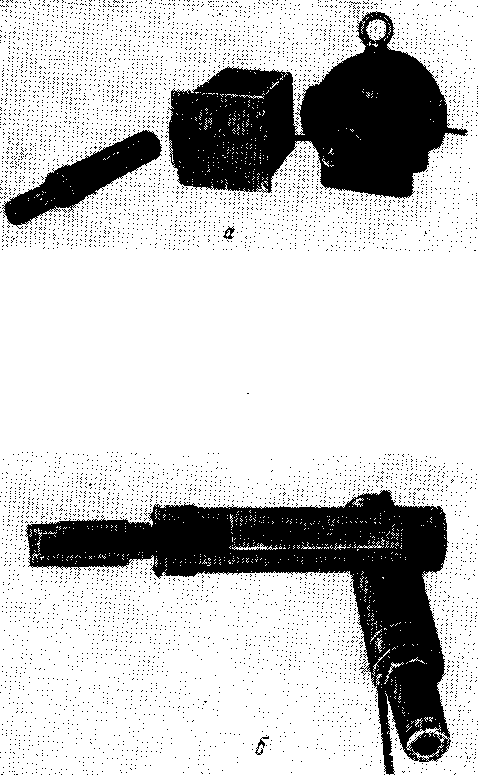

Рис. 45. Радиоактивный индикатор уровня ПУРП-1С.
а — общий вид; б — датчик ДАРПУ.
Основные данные индикаторов уровня ИУР-1С, ИУР-2С и ИУРП-1С
Минимальное количество вещества, на которое реагирует прибор, г/см2 15
Допустимая погрешность прибора, мм . . 20
Номинальное напряжение, в.................................................................... 220
Потребляемая мощность, вт:
приборами ИУР-1С, ИУР-2С................................ 50
приборами ИУРП-1С............................................. 30
применяться во взрывоопасных смесях 1, 2 и 3 категорий, групп А, Б и Г.
Номинальное взрывозащищенное исполнение.
Максимальное расстояние между датчиком
Радиоактивный элемент ............................................................. Со-60
Температура окружающей среды, °C:
для датчика и блока источников при относительной влажности 90% ... от —40
до 50 для электронного блока при относи
тельной влажности 80%.............................................................. от 5 до 35
Габаритные размеры датчика, мм .... 333x60
Масса датчика, кг......................................................................... 2,0

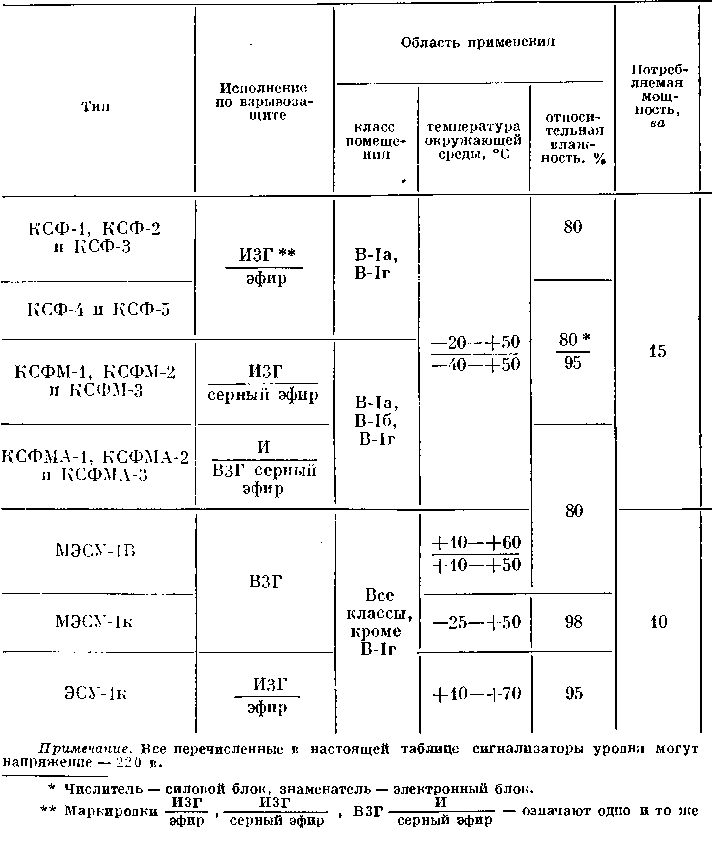

Основные данные
Примечание. Все перечисленные в настоящей таблице индикаторы уровня могут при влажности 80%.
* Числитель — силовой блок, знаменатель — электронный блок.
Принцип действия радиоактивных индикаторов уровня основан на поглощении контролируемых материалом гамма-излучения радиоактивного источника.
ДАТЧИК ПРЕДЕЛЬНОГО УРОВНЯ ДПУ-1
Датчик предельного уровня ДПУ-1 (рис. 46) предназначен для подачи на диспетчерский пункт сигналов о предельном уровне жидкости в промысловых емкостях и отключении скважины.
Датчик может быть установлен во взрывоопасных помещениях всех классов и наружных установках класса В-1г, где возможно образование взрывоопасных смесей 1 и 2 категорий групп А, Б и Г.
Исполнение датчика — взрывонепроницаемое, В2Г.
Таблица 26
меняться во взрывоопасных смесях 1, 3 и 3 категорий, групп А, Б и Г, при относительной
Основные данные датчика ДПУ-1
Тпп датчика................................................ Поплавковый
Температура продукта, °C................. от —40 до 50
Температура окружающего воздуха,
°C........................................................ от —45 до 45
Рабочее давление, кГ/см ........................... до 6
Напряжение, в............................................ 36
Режим работы............................................ Кратковременный
Относительная влажность.....95
Габаритные размеры, мм:
поплавка со штангой....................................... 98x364
корпуса ...................................... 130x155x280
Масса, кг..................................................................... 9,2
Рис. 46. Датчик предельного уровня ДПУ-1.

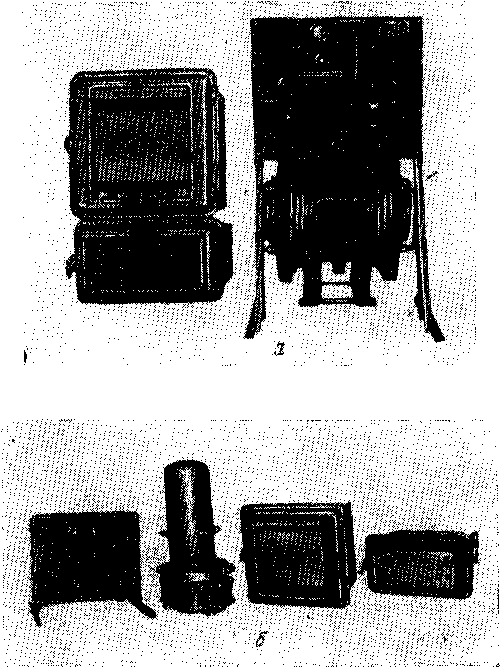

Рис. 47. Хроматографы. а — ХПА-3-150; б — ХПА-4.
ДАТЧИК ПРЕДЕЛЬНОГО УРОВНЯ ДПУ-10
Датчик предельного уровня ДПУ-10 предназначен для подачи электрического и пневматического сигнала для закрытия автозакрывателя скважин при появлении угрозы перелива нефти в мернике или трапе. Датчик может быть установлен во взрывоопасных помещениях всех классов и наружных установках классов В-I г, где возможно образование взрывоопасных смесей 1, 2 и 3 категории групп А, Б п Г.
Исполнение датчика — взрывонепроницаемое, ВЗГ.
Основные данные датчика ДПУ-10
Рабочее давление жидкости. кГ/см 6
Номинальное напряжение, в ... . 220
Температура окружающей среды, °C ±40
Относительная влажность, % ... 95
Режим работы....................................................................... Кратковременный
Габаритные размеры, мм.......................................................... 744x680x190
Масса, кг .......................................................................................... 10,0
ХРОМАТОГРАФЫ ХПА
Хроматографы ХПА (рис. 47) предназначены для непрерывного контроля химического состава вещества в жидкой (ХПА-3-150) пли газообразной (ХПА-4) фазе непосредственно на технологических установках по переработке газов нефтеперерабатывающих и нефтехимических заводов.
Непрерывный контроль осуществляется путем периодического автоматического отбора проб из потока, их анализа п записи результатов анализа регистратором. Анализ продуктов можно производить с температурой кипения жидких веществ до 180° С, а газообразных — до 80° С.
Датчики хроматографов выполнены во взрывонепроницаемом исполнении и могут быть установлены во взрывоопасных помещениях всех классов и наружных установках класса В-1г, где возможно образование взрывоопасных смесей 1, 2 и 3 категорий групп А, Б и Г.
Датчики имеют взрывонепроницаемое исполнение, ВЗГ.
Основные данные хроматографов
ХПА-3-150 I ХПА-4
ДАТЧИК ДХ-4М
Датчик ДХ-4М (рис. 48) входит в комплект автоматического хроматографа РХ-1. который обеспечивает количественный и качественный анализ сложных паро-газовых смесей углеводородных

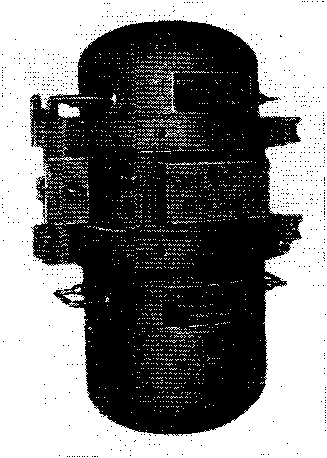

Рис. 48. Датчик ДХ-4М.
веществ с температурой кипения компонентов до 100° С. Хроматограф изготовляется в виде стационарного прибора циклического действия и имеет четыре модификации, две из которых — взрыво-
защищенного исполнения (модели 1-65 и 2-65). Датчик хроматографа моделей 1-65 и 2-65 имеет взрывонепроницаемое исполнение В4А-ВЗГ и предназначен для установки во взрывоопасных помещениях всех классов, в которых возможно образование взрывоопасных смесей 1, 2 и 3 категорий групп А, Б и Г. а также 4 категории группы А.

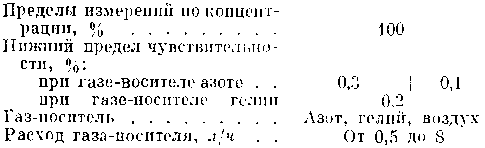

Основные данные датчика хроматографа ДХ-4.М
Шкала прибора, %................................................................... от 0,001 до 100
Основная погрешность, % (не более)...10
Дрейф нулевой линии за сутки после трехчасового прогрева, % (не более) ± 1,5
Постоянная времени детектирования, сек (не более)........... 1
Газ-носитель ...........................................................................
Азот —воздух
Время цикла анализа, мин...................................................... от 2 до 20
Расстояние от датчика до вторичных
блоков хроматографа, м (не более)......300
Температура термостатирования колонки, °C от 40 до 100
Время прогрева прибора, ч................................................................... 2
Номинальное напряжение, в .............................................................. 220
Потребляемая мощность, вт............................................................. 500
Температура окружающей среды, °C . . от 10 до 35 Относительная влажность, Vo до θθ
Давление сжатого воздуха для питания пневматических узлов прибора, кГ/см- 2
Давление газовой смеси в технологической линии, к.Г/см- от 0,5 до 300
Действие прибора основано на хроматографическом разделении компонентов анализируемой смеси в изотермическом режиме при движении их вдоль слоя сорбента в потоке газа-носителя с последующей фиксацией концентраций компонентов пламенно-ионизационным детектором.
Действие пламенно-ионизационного детектора основано на ионизации молекул органических веществ в пламени водорода. Датчик прибора предназначен для отбора пробы анализируемого газа, разделения ее на составляющие компоненты и определения их содержания на чувствительном пламенно-ионизационном детекторе.
ДАТЧИК ДХ-5
Датчик ДХ-5 (рис. 49) входит в комплект хроматографа РХ-5, который обеспечивает количественный и качественный анализ сложных органических веществ с температурой кипения до 200° С. Хроматограф представляет собой стационарный автоматический прибор циклического действия.
Датчик прибора имеет взрывонепроницаемое исполнение В4А-В3Г и предназначен для установки во взрывоопасных помещениях всех классов, в которых возможно образование взрывоопасных смесей 1, 2 и 3 категории групп А, Б и Г, а также 4 категории группы А.
Рис. 49. Датчик
ДХ-5.
Основные данные датчика хроматографа ДХ-5
Шкала прибора, %................................................................... от 0,001до 100
Основная погрешность, % (не более).....10
Дрейф нулевой линии прибора за 8 ч после выхода прибора на режим, % ±3
Газ-носитель ..........Азот—воздух
Время цикла анализа, мин....................................................... от 1 до 30
Время прогрева прибора, ч.................................................................... 3
Температура термостатирования колонки, °C от 40 до 150
Расстояние от датчика до вторичных
приборов хроматографа, м (не более)....300
Номинальное напряжение, в .............................................................. 220
Потребляемая мощность, вт........................................................... 1000
Температура окружающей среды, °C от 5 до 35 Относительная влажность, % до 80
Давление сжатого воздуха для питания
пневматических узлов прибора, кГ/см2.....2
Избыточное давление на входе в датчик для анализируемого газа, кГ/см2 . . от 0,2 до 2
Давление газовой смеси в технологической линии, кГ/см2 от 0,5 до 300
АВТОМАТИЧЕСКИЙ РЕФРАКТОМЕТР РАН
Автоматический рефрактометр РАН предназначен для непрерывного контроля, регистрации и регулирования качества различных жидких прозрачных в видимой области спектра нефтяных и химических продуктов в технологических потоках. Датчик рефрактометра имеет взрывозащищенное исполнение и может быть установлен во взрывоопасных помещениях всех классов и наружных взрывоопасных установках класса В-1г, где возможно образование взрывоопасных смесей 1, 2 и 3 категорий групп А, Б и Г.
Датчик рефрактометра типа РАН-60В имеет взрывозащищенное исполнение
в комплекте РАН-60В», а рефрактометр
РАН-61 В —исполнение ВЗГ.

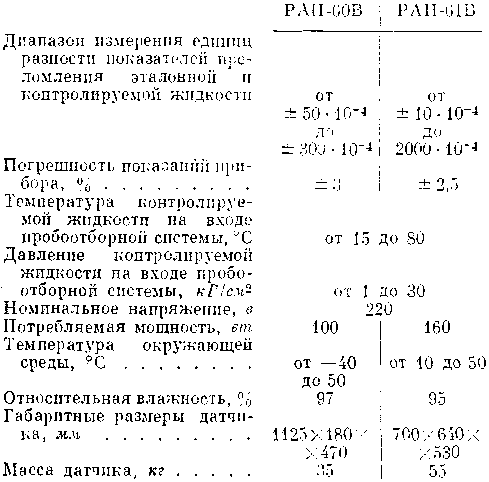

Основные данные рефрактометров
В основу работы рефрактометров положен дифференциальный оптический метод измерения показателя преломления, определяющего качество контролируемых нефтепродуктов.
СИГНАЛИЗАТОР ГОРЮЧИХ ГАЗОВ СГГ-2
Сигнализатор горючих газов СГГ-2 представляет собой стационарный автоматический прибор для сигнализации о наличии в воздухе промышленных помещений горючих газов и паров и определения их. Сигнализатор состоит из датчика, электрического блока и вторичного прибора.
Датчик сигнализатора изготовляется во взрывозащищенном исполнении В3Г и В2Б и может быть установлен во взрывоопасных помещениях всех классов, где возможно образование взрывоопасных смесей 1,2 и 3 категорий групп А, Б и Г (В3Г) и 1 и 2 категорий групп А и Б (В2Б).
Приборы калибруются на один из следующих газов или паров:
Датчики сигнализируют о наличии в воздухе указанных газов и паров в количестве 20% от нижнего предела взрываемости и более. При наличии горючего газа или пара в количестве менее 20% от нижнего предела взрываемости прибор показывает ориентировочно его содержание по шкале вторичного прибора.
Основные данные сигнализатора горючих газов СГГ-2
Номинальное напряжение, в............................................ 220
Потребляемая мощность, ва .............................................................. 120
Постоянная времени.................................................. Несколько
секунд
Чувствительность прибора, %.......................................... 10
Расход анализируемого воздуха, л/ч............................... . 12—20
Продолжительность работы плечевых элементов,
месяцев ....................................................................................................
Температура окружающей среды, °C.................................. от —10 до 40
Относительная влажность, %.............................................. до 100
Габаритные размеры, мм:
датчика .................................................................................. 188 X128 X 302
блока питания........................................................................ 422x160x288
вторичного прибора ............................................................. 457x332X235
Анализируемый воздух не должен содержать паров кислот и туманообразной щелочи. При наличии запыленности анализируемого воздуха на входе в датчик должен быть установлен фильтр.
ДАТЧИК АВТОМАТИЧЕСКОГО КОНДЕНСАТООТВОДЧИКА АКО-2
Датчик конденсатоотводчика АКО-2 предназначен для непрерывного отвода, а также оперативного учета подтоварной воды (конденсата) из конденсатосборников на газовых промыслах. Датчик и исполнительный механизм автоматического конденсатоотводчика предназначены для работы во взрывоопасных наружных установках класса В-1г, где возможно образование взрывоопасных смесей 1 и 2 категорий групп А, Б и Г. Датчик имеет взрывозащищенное исполнение В2Г.
Основные данные датчика конденсатоотводчика АКО-2
КОНЦЕНТРАТОМЕР КНЧ-2-1
Кондуктометрический концентратомер КНЧ-2-1 (рис. 50) предназначен для измерения и регистрации концентрации серной кислоты в диапазоне от 95 до 99% H2SO4.
Рис. 50. Датчики концентратомера КНЧ-2-1 погружного типа.
Датчики приборов с переходной коробкой могут работать во взрывоопасных помещениях всех классов и наружных установках, где возможно образование взрывоопасных смесей 1, 2 и 3 категорий групп А, Б и Г.
Датчик прибора с переходной коробкой может эксплуатироваться при температуре окружающего воздуха ±50° С и относительной влажности до 98%.

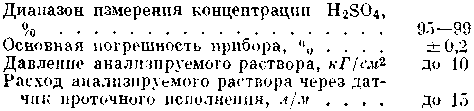

Основные данные концентратомера КНЧ-2-1
Температура анализируемого раствора, °C 55
Время запаздывания, мин ........................................................................ 3
Напряжение питания, в ...................................................................... 127/220
Потребляемая мощность, ва ......................... 120
Потребляемая мощность без блока стандартного выхода, ва 50
Температура окружающего воздуха, °C ±50
Относительная влажность, %....................................................... до 98
Глубина погружения датчика погружного
исполнения, м................................................................................ до2,5
Масса датчиков с переходной коробкой, кг: погружного исполнения 35
проточного исполнения................................. 50
Расстояние между переходной коробкой датчика и вторичным прибором по линии связи, м (не более) 150
Принцип работы прибора основан на индукционном методе измерения сопротивления витка из анализируемого раствора, который образуется при погружении в него чувствительного элемента датчика.
АВТОМАТИЧЕСКИЙ ГАЗОАНАЛИЗАТОР ТП-3651
Автоматический газоанализатор ТП-3651 предназначен для непрерывного измерения и регистрации содержания ацетона в паровоздушной смеси после прядильных машин при производстве ацетатного шелка на предприятиях синтетического волокна.
Приемник газоанализатора работает во взрывоопасных помещениях всех классов (кроме наружных установок класса В-1г), где возможно образование взрывоопасных смесей 1 и 2 категорий группы А.
Основные данные автоматического газоанализатора ТП-3651
Состав смеси: ацетон, мг/л...................................................... 20—45
уксусная кислота........................................................................... Следы
воздух ............................ Остальное возможно присутствие незначительного количества текстильной пыли
Температура в точке отбора пробы, °C . . . от 55 до 70
Разрежение в точке отбора пробы, мм вод. ст. 50
Относительная влажность, %......................................... 40—50
Температура окружающего воздуха, °C . . . от 20 до 40
Градуировка шкалы прибора............. от 0 до 60 мг/л ацетона
Основная погрешность прибора от верхнего предела шкалы, % ±5
Время запаздывания реагирования газоанализатора на изменение концентрации ацетона на входе, мин (не более) 1
Номинальное напряжение, в....................................................... 127/220
Потребляемая мощность, вт ........................................ 200
Габаритные размеры приемника, мм....................................... 320x295x200
Масса приемника, кг ...................................................... 14,4
Принцип работы газоанализатора основан на электрическом измерении разности коэффициентов теплопроводности анализируемой смеси и воздуха.
ИНДУКЦИОННЫЙ ДАТЧИК ДИ-3
Датчик предназначен для отключения электродвигателя установки АДУ-3 в момент прихода в верхнее исходное положение скважины скребка, производящего чистку лифтовых труб фонтанных и компрессорных скважин, и одновременной подачи сигналов на диспетчерский пункт.
Датчик предназначен для работы во взрывоопасных помещениях и наружных установках класса В-1г, где возможно образование взрывоопасных смесей 1 и 2 категорий групп А, Б и Г.
Датчик имеет взрывозащищенное исполнение В2Г.
Основные данные индукционного датчика ДИ-3
Максимальное давление рабочей жид
кости, кГ/см2....................................... 50
Номинальное напряжение, в . . . . 24
Температура окружающей среды, °C ±45
Относительная влажность, % . . . 95
Режим работы................................................ Длительный
Габаритные размеры, мм............................. 240x255x370
Масса, кг ........................................................................................... 3,0
ИМПУЛЬСНЫЙ ДАТЧИК ДДПН-3
Датчик предназначен для подачи электрических импульсов на диспетчерский пункт при полном наполнении и сливе нефти из мерной емкости дебитомера ДПН-3. Датчик работает во взрывоопасных помещениях всех классов и наружных установках класса В-1г, где возможно образование взрывоопасных смесей 1 и 2 категорий групп А, Б п Г.
Датчик имеет взрывозащищенное исполнение В2Г.
Основные данные датчика ДДПН-3
Число сигналов за каждый замер . ....1
Номинальное напряжение, в . . . 24
Температура окружающей среды, °C ±40
Относительная влажность, % ... .95
Габаритные размеры, мм.......................................................... 105x130x270
Масса, кг............................................................................ 8,0

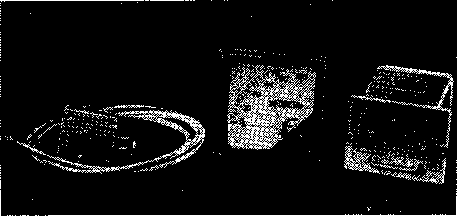

Рис. 51. Термометр сопротивления ТСП-060.
1 — пакет термометра; 2 — вводное устройство; 3 — крышка; 4 — клеммная колодка; 5— корпус.
ТЕРМОМЕТР СОПРОТИВЛЕНИЯ ТСП-060
Электрический термометр сопротивления ТСП-060 (рис. 51) предназначен для измерения температуры в пределах от —50 до 60° С во взрывоопасных помещениях всех классов и наружных установках, где возможно образование взрывоопасных смесей 1, 2 и 3 категорий групп А, Б и Г. Термометр имеет взрывозащищенное исполнение В3Г.
Основные данные термометра сопротивления ТСП-060
Класс точности термометра .... К-1
Электрическое сопротивление термометра при 0° С, ом 100 ±0,5
Расчетное давление арматуры, кГ/см2 16
Монтажная длина термометра, мм 600, 1000, 1200, 1500, 1800, 2400, 3000
Масса, кг
Не более 3
