Построение комбинированной аппаратуры уплотнения ВЛ. Комбинированная аппаратура выполняется с использованием способа вторичного уплотнения канала связи, В спектре стандартного канала 0,3— 3,4 кГц образуются канал телефонной связи и несколько независимых каналов телемеханики. При этом общий спектр частот ∆F, передаваемых по каналу связи, разделяется на тональный и надтональный (рис. 4-5). Тональный спектр используется для телефонной связи, а в надтональном передаются сигналы телемеханики.

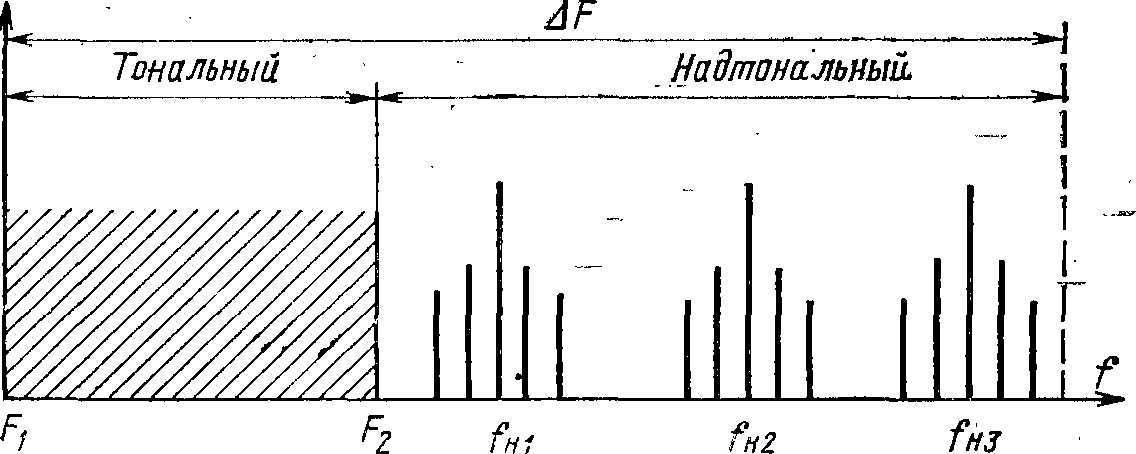

Рис. 4-5. Спектр тональных частот комбинированной системы уплотнения ВЛ.
Структурная схема канала с применением комбинированной аппаратуры показана на рис. 4-6. Спектр частот канала телефонной связи выделяется фильтрами ФНЧ. Сигналы телемеханики передаются по каналам вторичного уплотнения. Первичный сигнал телемеханики в каждом вторичном канале поступает на модулятор М, в котором осуществляется модуляция поднесущей частоты, вырабатываемой генератором Г. На выходе модулятора применяется полосовой фильтр ПФ для ограничения полосы частот данного канала. На приемном конце спектр частот каждого канала телемеханики выделяется индивидуальным полосовым фильтром ПФ и затем преобразовывается в демодуляторе Д. Паразитные продукты демодуляции задерживаются фильтром нижних частот ФНЧ. Ниже приводятся краткие сведения о комбинированной аппаратуре уплотнения ВЛ типа АСК-1.
Рис. 4-6. Структурная схема канала с комбинированной аппаратурой уплотнения ВЛ.
Одноканальная комбинированная аппаратура АСК-1 представляет собой комплекс аппаратуры, предназначенный для уплотнения ВЛ с целью организации двухполосной одноканальной системы связи.
В зависимости от видов и объема передаваемой информации аппаратура позволяет осуществить каналы:
стандартный тональной частоты в диапазоне 0,3—3,4 кГц для телефонной связи или для телемеханики в объеме до 12 каналов со скоростью передачи до 50 Бод;
тональной частоты в диапазоне 0,3—2,3 кГц для телефонной связи и телемеханики в диапазоне 2,5—3,4 кГц.
В систему входят: оконечная аппаратура АСК-1C, в которой все узлы и блоки размещены в одной стойке (совмещенный вариант); оконечная аппаратура АСК-1Р, состоящая из двух частей — низкочастотной АСК-1Р-1 и высокочастотной АСК-1Р-2, конструктивно выполненных в виде отдельных стоек (разнесенный вариант); выносная стойка удаленных абонентов АСК-1B, используемая при организации связи на тональной частоте с оконечной аппаратурой ACK-1P (АСК-1С); промежуточный усилитель АСК-1У, используемый для транзитного усиления и выделения телефонного канала и каналов телемеханики, конструктивно выполнен в двух стойках.

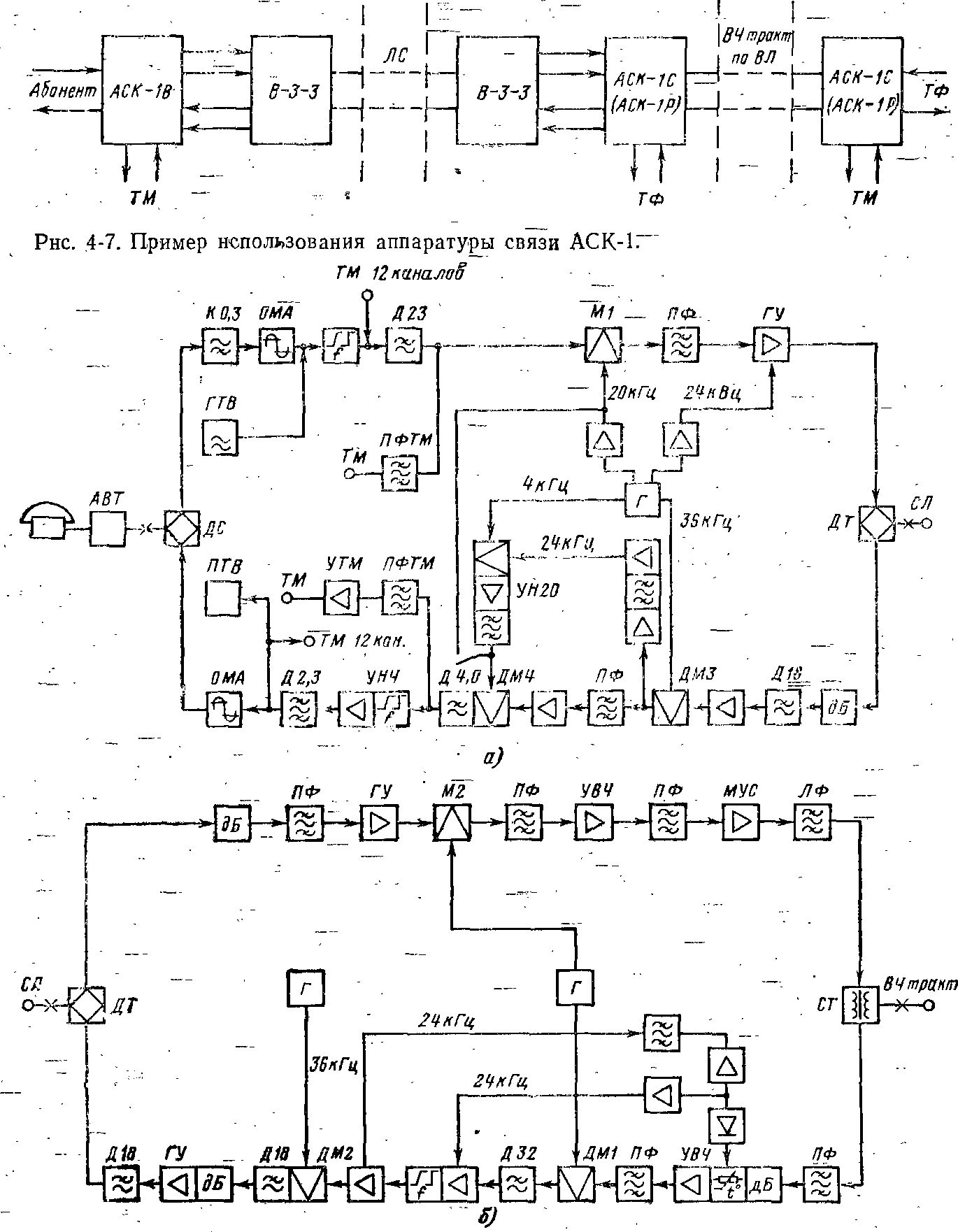

Перечисленный состав аппаратуры позволяет образовать систему связи, показанную на рис. 4-7. Возможны и другие варианты образования системы связи. Стойка удаленных абонентов АСК-1B применяется в тех случаях, когда невозможно осуществить уплотнение соединительных линий по промежуточной частоте. Подключение АСК-1B к аппаратуре. АСК-1С осуществляется по четырехпроводной соединительной линии затуханием до 9 дБ на частоте 0,8 кГц.
Рис. 4-8. Структурная схема аппаратуры АСК-1Р.
а — низкочастотная стойка АСК-1Р-1; б — высокочастотная стойка ЛСК-1Р-2.

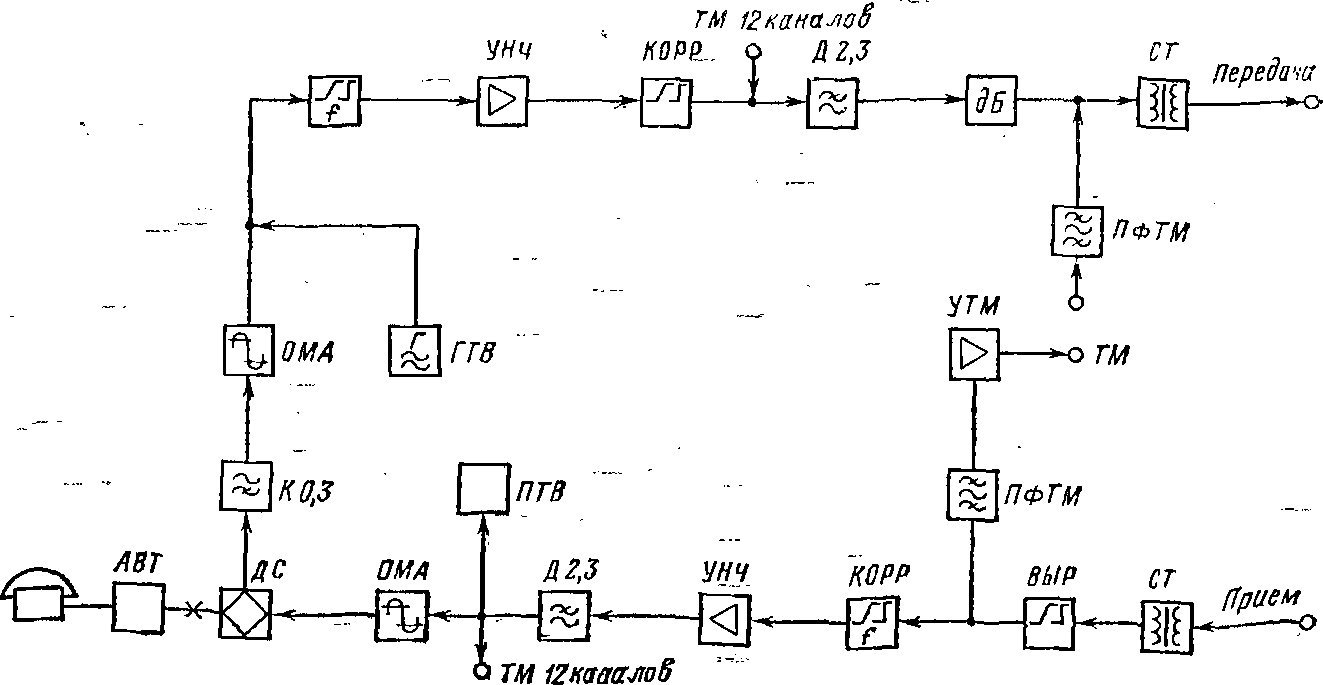

На рис. 4-10 приведена структурная схема АСК-1С. Тракт передачи выполнен подобно тракту передачи аппаратуры АСК-ЧР, а в тракте приема применены только две ступени преобразования.
Рис. 4-11. Структурная схема аппаратуры АСК-1В.
Рис. 4-12. Структурная схема
На рис. 4-11 доказана структурная схема АСК-1В. Она аналогична низкочастотной части аппаратуры АСК-1Р и АСК-1С. Для коррекции частотной характеристики соединительной линии здесь применены дополнительные выравниватели ВЫР.

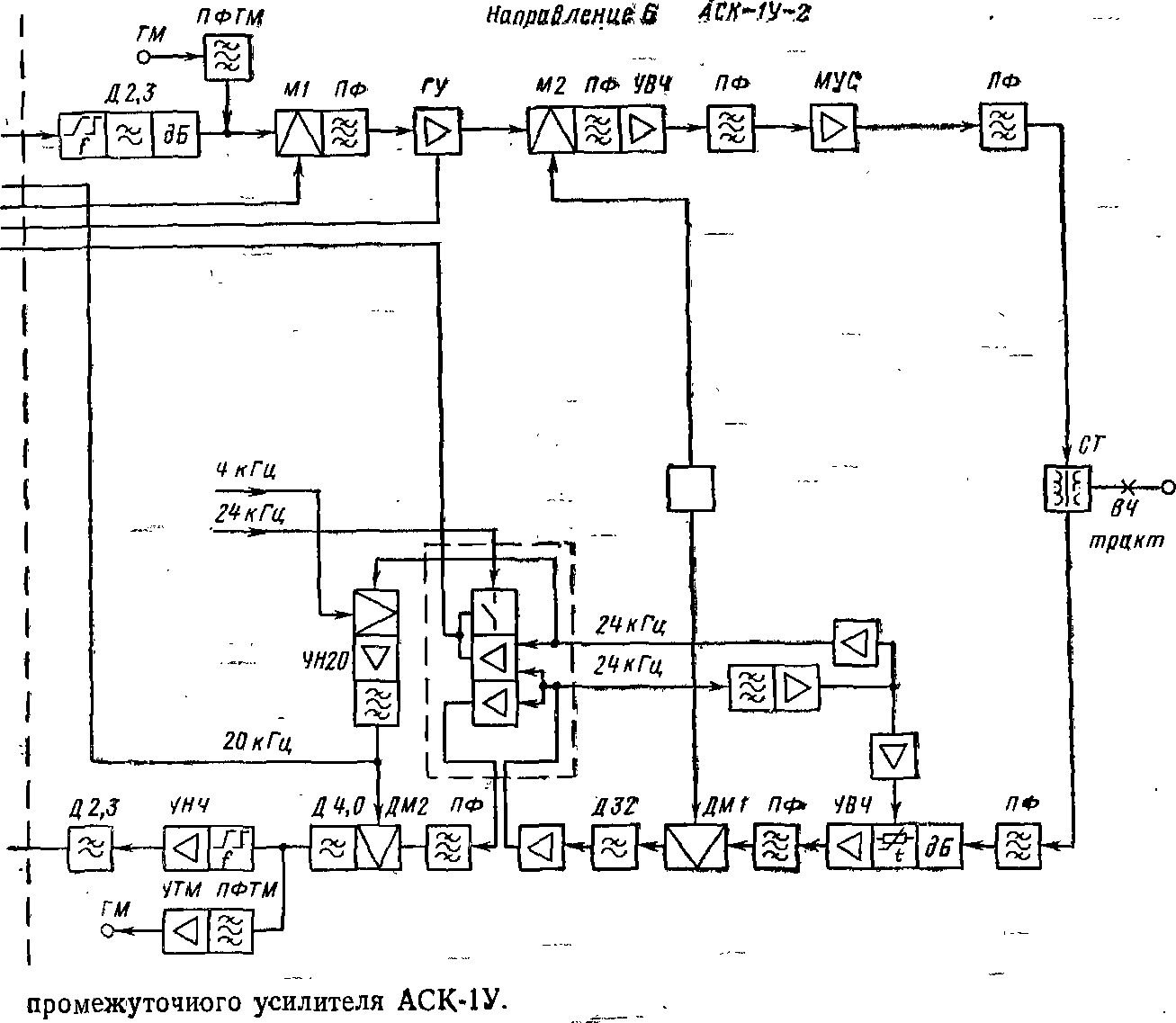

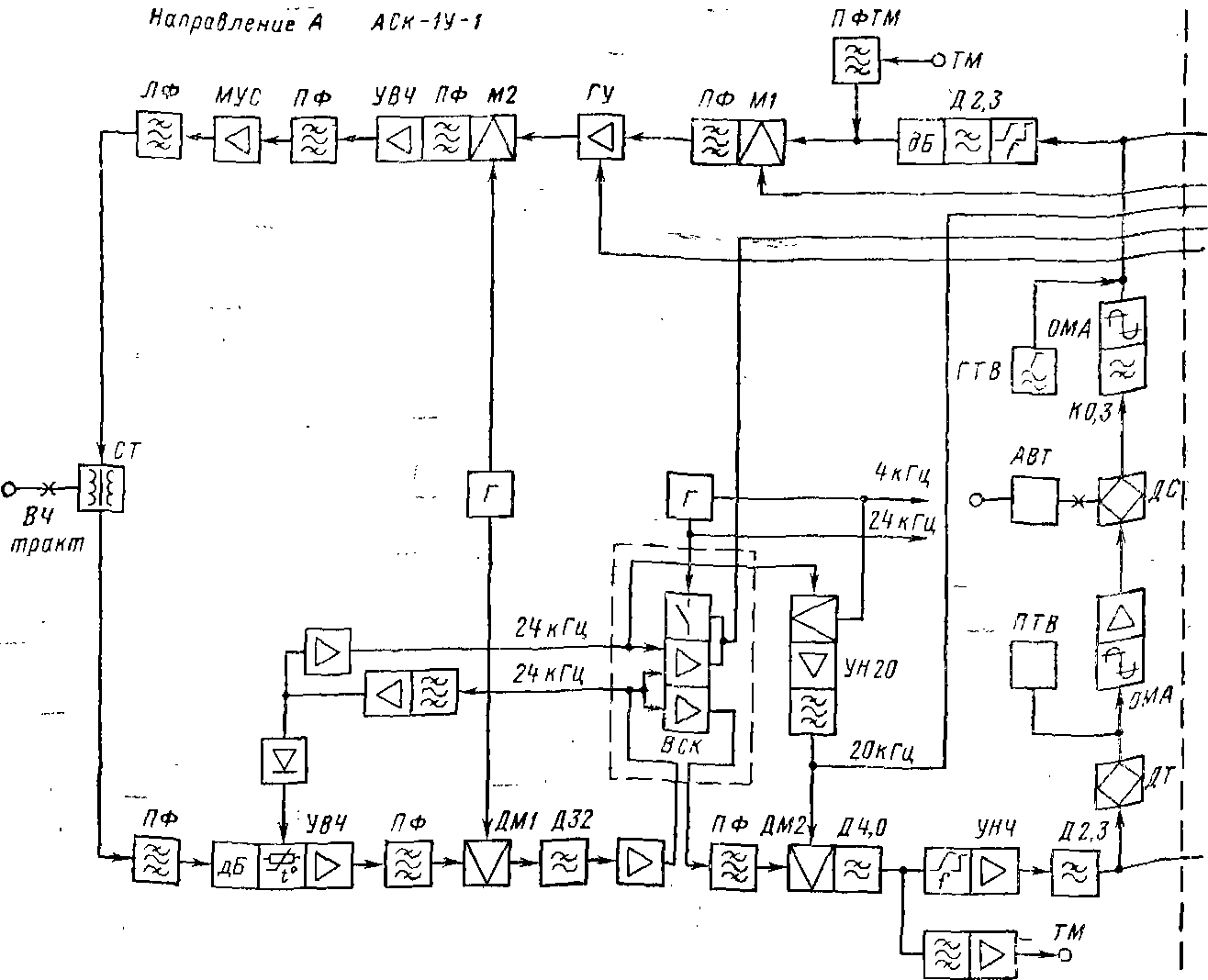

На рис. 4-12 приведена структурная схема промежуточного усилителя АСК-1У. Тракт передачи и приема аналогичен аппаратуре АСК-1 С. Разделение тракта на местный и транзитный осуществляется в блоке ВСК, где сигналы поступают на вход корректирующего усилителя транзитного тракта и через удлинитель подаются на вход усилителя местного тракта.
Транзит спектра линейных частот в промежуточном усилителе АСК-1У может осуществляться без изменения частот (прямое усиление), с инверсией или со сдвигом полос частот.
К аппаратуре АСК-1 можно подключить до трех абонентов в одном пункте. Одному из них может быть предоставлено право преимущественной связи и принудительного освобождения занятого канала. Для осуществления автоматического вызова и соединения абонентов оконечная аппаратура и промежуточный усилитель АСК-1А имеют коммутационные устройства. Вместо двух телефонных аппаратов могут быть включены соединительные линии с АТС производственной телефонной сети либо четырехпроводный переприем.
Электропитание аппаратуры АСК-1 осуществляется только переменным током напряжением 220 В
с частотой 45- 62 Гц.
Если электропитание аппаратуры АСК-1 осуществляется от сети переменного тока объекта, то в качестве резервного источника электропитания обычно используется аккумуляторная батарея с преобразователем постоянного тока в переменный.
Аккумуляторная батарея и преобразователь устанавливаются отдельно от аппаратуры и в ее комплект не входят. При аккумуляторной батарее напряжением 24 В может быть использован преобразователь на полупроводниковых приборах типа АРП, содержащий устройство автоматического переключения аппаратуры с одного источника электропитания на другой.
Потребляемая мощность от источника переменного тока, В-А: АСК-1С — 350; АСК-1Р-1 — 110; АСК-1 Р-2 — 330; АСК-1В-100; АСК-1У-770.
В аппаратуре АСК-1 имеется оптическая сигнализация пропадания несущих частот, контрольной частоты и перегорания предохранителей в цепях электропитания. Местная сигнализация может быть продублирована приборами внешней сигнализации. Аппаратура АСК-1 рассчитана на работу при температуре окружающей среды от +5 до + 40°С, при относительной влажности воздуха до 85%, при температуре окружающей среды + 30°С. Аппаратура в тропическом исполнении рассчитана на работу при относительной влажности окружающей среды до 95—98%.
Конструктивно аппаратура АСК-1 выполнена в стойках базовой конструкций, имеющих высоту 1300 мм, ширину 656 мм и глубину 311 мм.
