3-2. ОБОРУДОВАНИЕ ВЫСОКОЧАСТОТНЫХ КАНАЛОВ СВЯЗИ ПО ВЛ

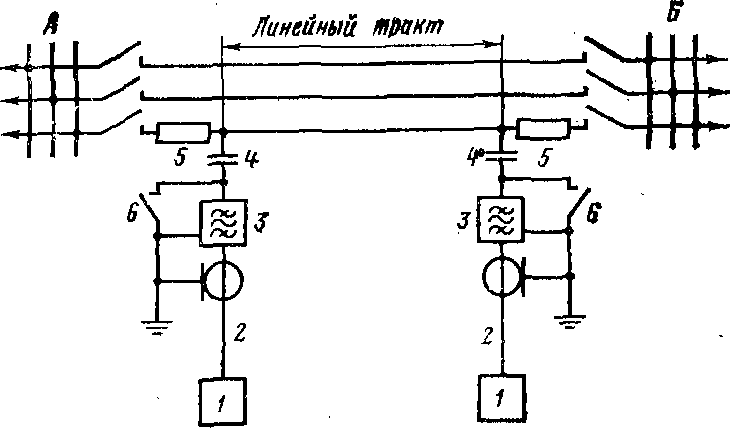

Рис. 3-2. Схема высокочастотного канала по ВЛ.
1 — аппаратура уплотнения (передатчик и приемник); 2 — ВЧ кабель; 3 — фильтр присоединения; 4 — конденсатор связи; 5 — линейный заградитель; 6 — заземляющий нож.
Для того чтобы образовать ВЧ канал связи, используя для этой цели линию электропередачи, необходимо применить соответствующую аппаратуру присоединения и обработки линии. Схемы образования каналов связи по ВЛ весьма разнообразны (§ 3-5). Для ознакомления с общими принципами использования ВЛ для целей передачи информации рассмотрим в качестве примера схему, изображенную на рис. 3-2. Передача сигналов токами высокой частоты осуществляется передатчиками аппаратуры уплотнения 1, установленными на обоих концах ВЛ на подстанциях А и Б. В этих же пунктах в составе аппаратуры уплотнения 1 имеются приемники, которые принимают модулированные токи высокой частоты и производят преобразование их.
Чтобы обеспечить передачу энергии сигнала токами высокой частоты по проводам ВЛ между пунктами А и Б, одни провод ВЛ обрабатывается на каждом конце, как показано на схеме рис. 3-2. Благодаря тому что несущие частоты, применяемые для передачи информации по ВЛ, отличаются от частоты промышленного тока на три порядка и более, разделение их при помощи соответствующей обработки ВЛ (заградителя 5, конденсатора связи 4 и фильтра присоединения 3) не представляет труда. Для передачи информации по ВЛ в Советском Союзе используется частотный диапазон от 27 до 600 кГц. Присоединение высокочастотной аппаратуры к ВЛ по схеме рис. 3-2 носит название фаза — земля. Применяются также и другие схемы присоединения (см. § 3-5). Эта схема присоединения может использоваться для образования одноканальных и многоканальных систем передачи информации. Многоканальные системы, получая все более широкое применение, значительно усложнили проблему использования частотного диапазона в электрической системе.
