ГЛАВА ВОСЬМАЯ
МОНТАЖ, МОДЕРНИЗАЦИЯ АППАРАТУРЫ И НАЛАДКА ВЫСОКОЧАСТОТНЫХ КАНАЛОВ
- 1. МОНТАЖ АППАРАТУРЫ ОБРАБОТКИ НА ПОДСТАНЦИЯХ РАЗЛИЧНОГО НАПРЯЖЕНИЯ
В процессе проектирования в. ч. каналов должна быть учтена специфика выполнения монтажных работ, поскольку в тех случаях, когда монтаж должен производиться на действующих подстанциях, уже на стадии проектирования следует учесть некоторые мероприятия, обеспечивающие безопасность выполнения работ.
Монтаж аппаратуры в. ч. каналов освещен в литературе [Л. 34], однако в последнее время промышленностью освоен выпуск новой аппаратуры обработки (заградители серии РЗ, конденсаторы связи СМР-110, СММ-20 и др., о монтаже которых следует дать дополнительные сведения.
Принципиально никакого различия в выполнении монтажных работ на подстанциях различного напряжения не имеется. Во всех случаях при монтаже конденсаторов следует обращать внимание на то, чтобы все элементы конденсаторов связи, включаемые последовательно, имели одинаковую емкость.
Так, совершенно недопустима установка на ВЛ 154 кВ последовательно соединенных между собою элементов СМР-55/√3-0,0044 и СМР-110/√3-0,0064, так как при этом элемент конденсатора СМР-55 окажется под напряжением, превышающим рабочее в 1,6 раза. Еще неблагоприятнее условия при установке двух элементов СМР-110/√3-0,0064 и одного элемента СМР-110/√3-0,0022 (на ВЛ 330 кВ): в этом случае элемент СМР-110/√3-0,0022 попадает под напряжение в 1,86 раза выше рабочего.
Смонтированная на железобетонной свае колонка из трех конденсаторов СМР-110//" 3-0,0064 на подстанции 330 кВ показана на рис. 8-1. На этой же свае смонтирован заземляющий нож, фильтр присоединения и подведен высоковольтный кабель. Вместо специальной подставки под конденсатор связи использованы опорные изоляторы.
Очевидно, на подстанциях 110 и 220 кВ может быть принята такая же конструкция, но с установкой одного или двух конденсаторов соответственно.
На рис. 8-2 показана установка освоенных промышленностью новых конденсаторов СММ-20/√3-0,035 (или 0,107) на железобетонных конструкциях, разработанных институтом Энергосетьпроект для ВЛ 154, 110 и 35 кВ. На тех же конструкциях совместно с конденсатором связи либо раздельно могут устанавливаться заградители (в случаях возникновения трудностей с их подвеской), монтируются фильтр присоединения, заземляющий нож; туда же подводится в. ч. кабель.
Все принятые изоляционные расстояния от неогражденных токоведущих частей до земли соответствуют существующим ведомственным нормативам. Расстояние от нижней кромки фарфора колонки опорных изоляторов до земли равно 285 см. Необходимое расстояние между корпусами изоляторов принято 40 см при напряжении между корпусами в нормальном режиме примерно 22 квэфф·

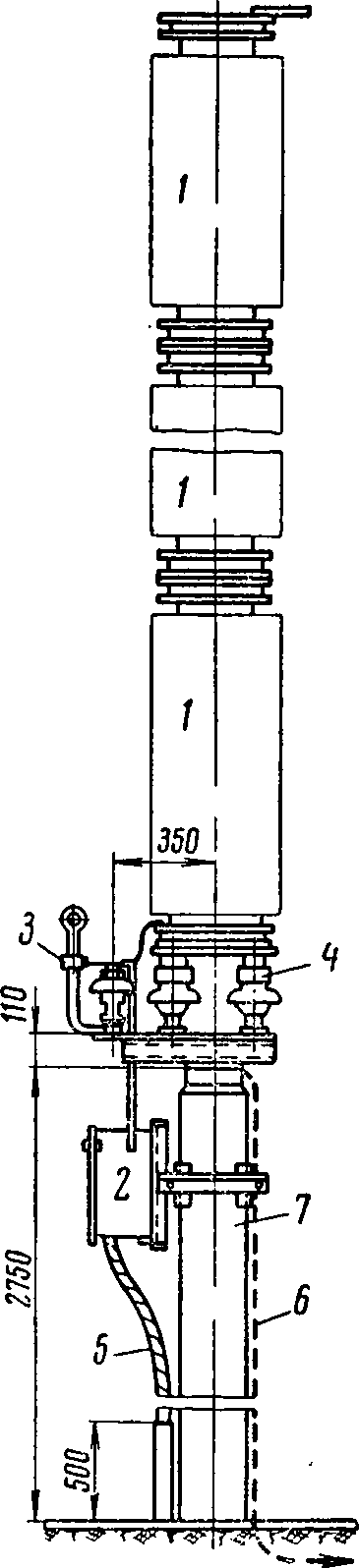

Рис. 8-1. Колонка конденсаторов, фильтр присоединения и заземляющий нож, установленные на бетонной опоре.
1 — элементы конденсаторов; 2 — фильтр присоединения; 3 — заземляющий нож; 4 — опорные изоляторы; 5 — высокочастотный кабель; 6 — шина заземления; 7 — бетонная опора.

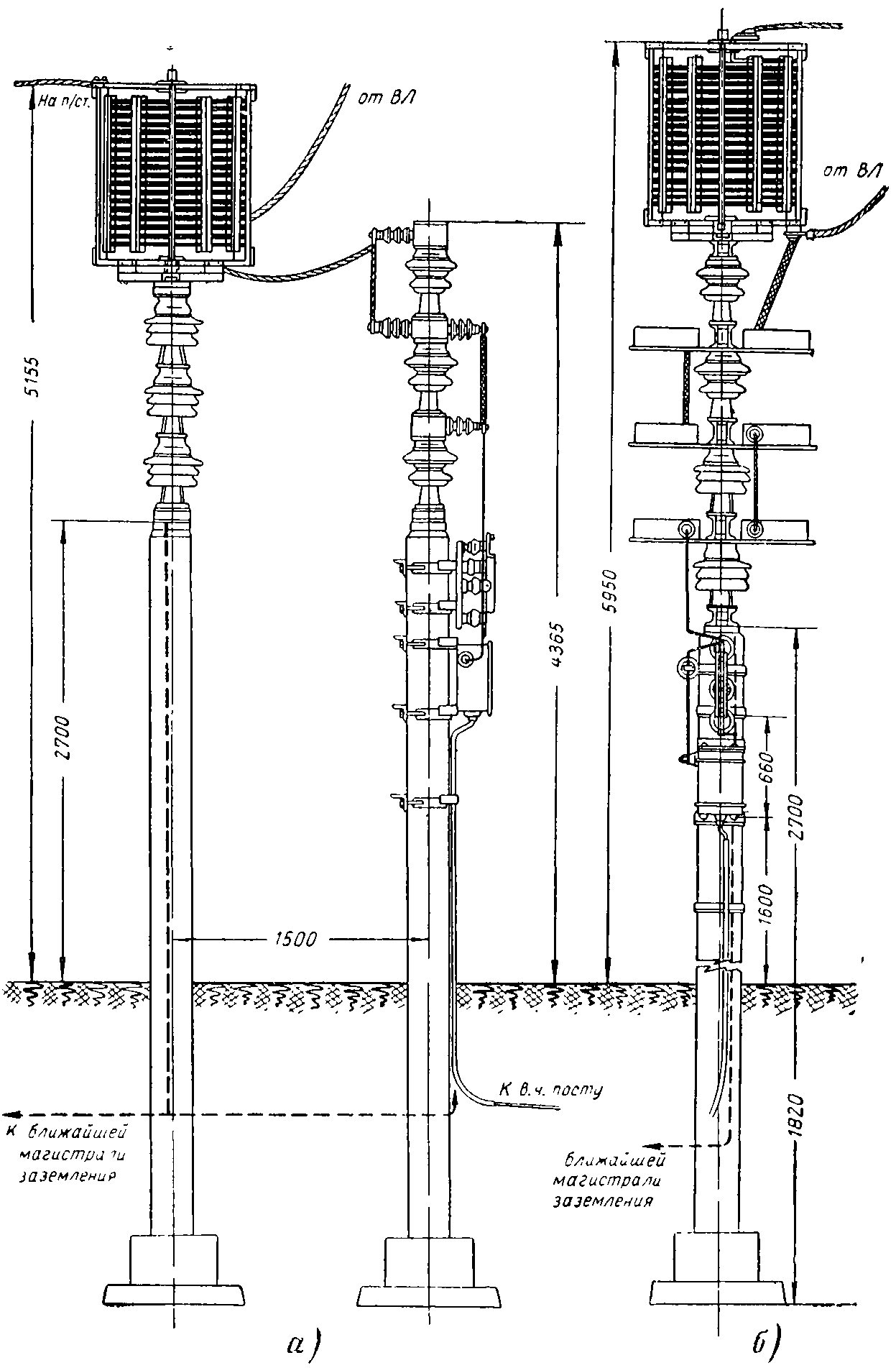

Рис. 8-2. Конструкция раздельной (а) и совместной (б) установки конденсаторов связи СММ и заградителей на подстанции 110 кВ.

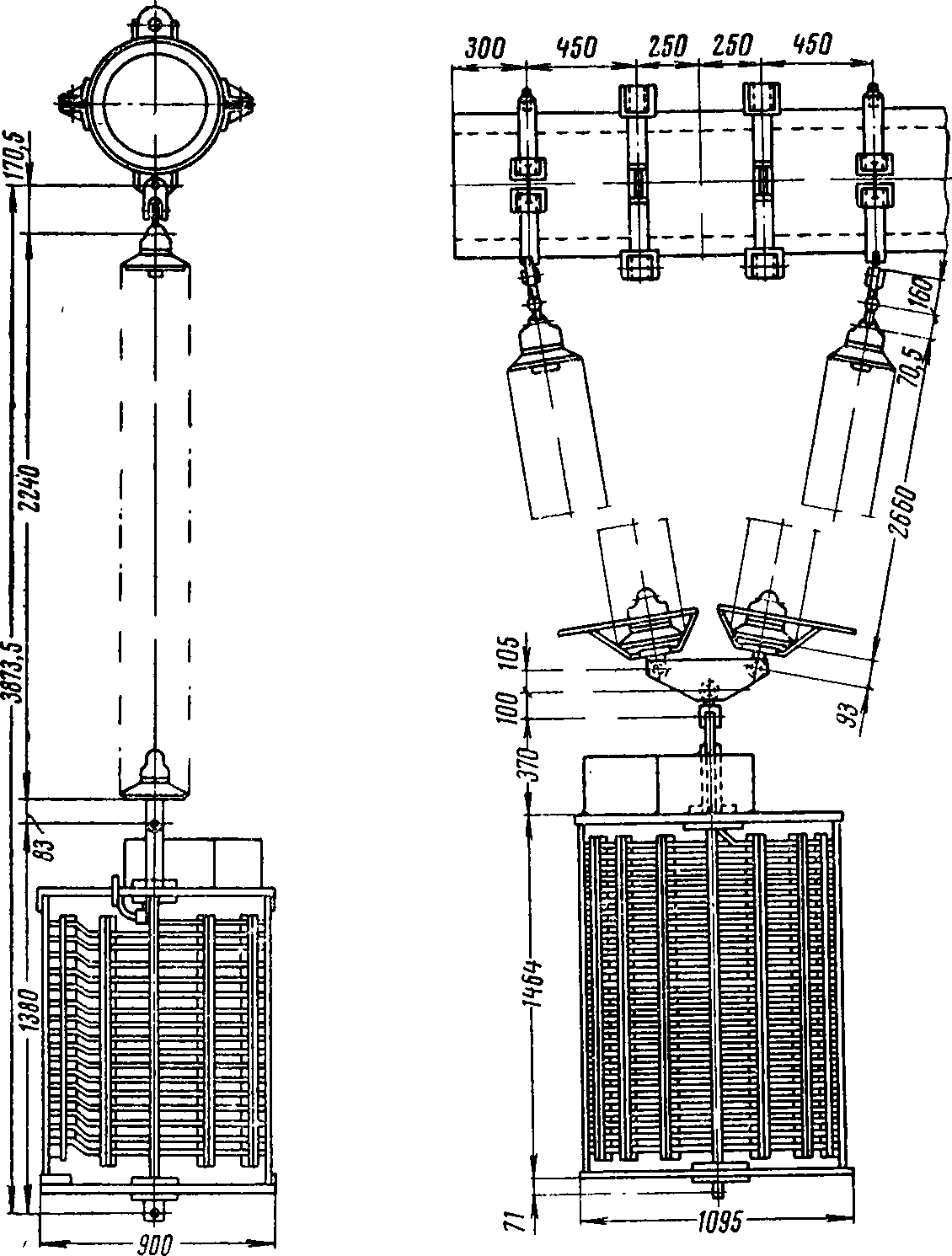

Рис. 8-4. Подвеска заградителя типа РЗ-1000 на двух гирляндах изоляторов.
Рис. 8-3. Подвеска заградителя типа РЗ-600 на гирлянде изоляторов на подстанции с железобетонными порталами.
На открытых распределительных устройствах подстанций всех напряжений конденсаторы крепятся на колонке опорных изоляторов, которая устанавливается на унифицированной железобетонной стойке типа УСО-2 с фундаментом УБ-1. При монтаже оборудования подстанции на сваях стойки УСО-2 заменяются железобетонными сваями УСВ-3 общей длиной 5,5 м и заглублением 2,8 м.
Опорные колонки собираются из изоляторов ШТ-35 и ИШД-35. Линейный спуск крепится не к выводному изолятору конденсатора, а к дополнительно устанавливаемому для этой цели изолятору типа ШТ-35. Необходимые изоляционные расстояния между корпусами конденсаторов на смежных изоляторах обеспечиваются применением в колонке изоляторов дистанционных вставок из швеллеров № 12, к которым приварены полки из полосовой стали 70X8 для крепления конденсаторов. Ошиновка конденсаторов выполняется алюминиевым либо другим проводом, диаметр которого выбирается из условия отсутствия короны.
Такие конструкции могут применяться в местностях, где максимальная скорость ветра составляет 40 м/сек. Совмещенная конструкция конденсатора и заградителя допустима при скорости ветра не более 25 м/сек; в случаях больших скоростей ветра необходима раздельная установка конденсаторов связи и заградителей.
Подвеска заградителей типов РЗ-600 (рис. 8-3) и PЗ-I000 (рис. 8-4) не встречает значительных трудностей; она в основном выполняется так же, как и для заградителей старых типов, с применением той не стандартной арматуры. Вес заградителей новых марок не намного превышает вес старых.
Несколько сложнее обстоит дело с подвеской заградителей типа РЗ-2000/1,2 ввиду их больших размеров (2 600x1 600 мм) и веса (около 1 250 кг), а также того, что заградитель типа РЗ-2000, как правило, применяется на ВЛ 330 кВ и выше, где фазы расщеплены на два- три провода.
Подвеску таких заградителей следует осуществлять на двух гирляндах изоляторов типа П-8,5 или П-11. В проектных документах должны приводиться расчеты допустимости подвески заградителя на портале.
