Взаимные влияния между различными в. ч. каналами зависят от величин переходного затухания, избирательности и помехоустойчивости приемных устройств.
Как было сказано выше, при выборе и распределении частот каналов по линиям электропередачи основной задачей является экономичное использование диапазона и соблюдение допустимых пределов взаимных влияний между различными каналами.
Для приемников с однократным преобразованием частот, избирательность которых определяется только входным фильтром, разность уровней полезного и мешающего сигналов следует определять на выходе фильтра.
Для приемников с многократным преобразованием частот и с несколькими избирательными системами (фильтры в области высоких, промежуточных и тональных частот) необходимо учитывать уровни мешающего сигнала на входах преобразователей и ограничителей амплитуды. Наряду с основным трактом приема необходимо рассматривать также отношение уровней сигнала и помех в каналах автоматической регулировки уровня (АРУ). Минимально допустимая разность уровней полезного и мешающего сигналов на выходе приемника принимается равной: для каналов телефонной связи 4 неп, телемеханики 3 неп, релейной защиты 0,9 неп, контрольной частоты (АРУ) 3 неп. Для каналов телеотключения и аварийно-предупредительной сигнализации эта разность определяется на входе ограничителя амплитуд и принимается равной 1,0 неп.
Для приемников с многократным преобразованием должны быть выдержаны также необходимые соотношения уровней на первом демодуляторе. Эти соотношения зависят от степени линейности первого демодулятора. Для существующих типов аппаратуры с кольцевыми преобразователями можно допустить, чтобы на первом демодуляторе уровень помехи, лежащей вне полосы канала, превышал уровень сигнала на 1 неп.
При включении приемников с двойным и многократным преобразованием частот параллельно с передатчиками других в. ч. каналов следует учитывать мешающее влияние в полосе зеркального канала. Полоса зеркального канала в зависимости от расположения частоты генератора первого демодулятора может оказаться выше или ниже частот канала на удвоенную величину промежуточной частоты. Избирательность приемника по зеркальному каналу определяется на выходе в. ч. фильтра.
Проверка взаимных влияний между каналами производится по следующим условиям:
а) влияние на приемник с однократным преобразованием частот
По условию (6-1) проверяются влияния на приемники аппаратуры типов ЭПД-1, ПВЗД, ПВЗК, СГ-62 и им подобные;

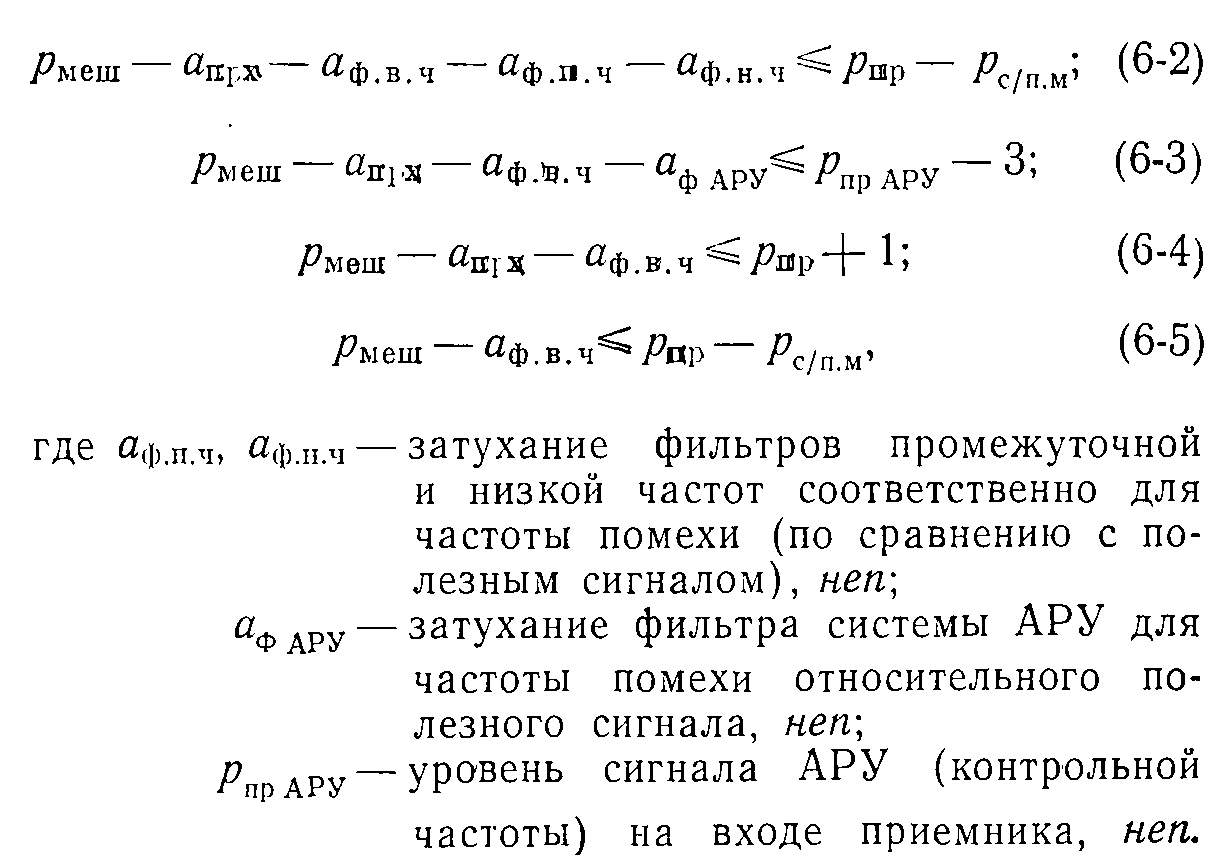

б) влияния на приемник с двойным преобразованием частот:
235
Остальные обозначения такие же, как в формуле (6-1).
Если контрольная частота канала используется для преобразования в демодуляторе (в таких случаях ее называют приглушенной несущей), в (6-3) величина отношения сигнала АРУ к помехе вместо 3 неп должна быть принята равной Рс/п.м+0,35 неп.

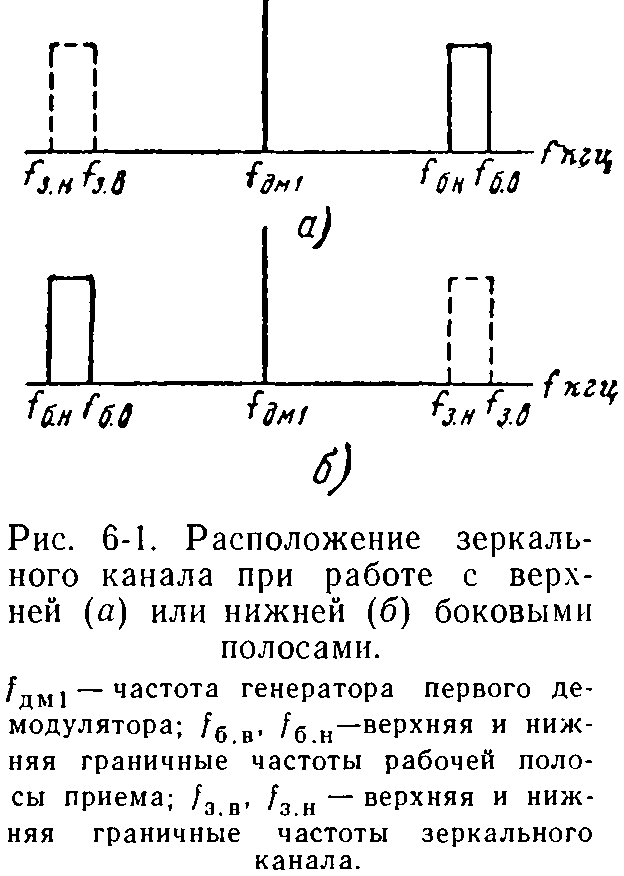

Условием (6-5) проверяется допустимость мешающего влияния соседнего передатчика с частотами, расположенными в полосе зеркального канала. Проверка по (6-5) производится в случаях подключения мешающего передатчика параллельно с приемником. Средняя величина аф.в.ч и полосы частот зеркального канала некоторых типов аппаратуры отечественного производства приведены в табл. 6-1. На рис. 6-1 показано расположение зеркального канала при работе с верхней и нижней боковыми полосами.
При подключении приемника и мешающего передатчика отечественной аппаратуры уплотнения к разным фазам линии электропередачи переходное затухание между фазами и избирательность в. ч. фильтра приемника по зеркальному каналу практически во всех случаях обеспечивают необходимую помехозащищенность.
Если условие (6-5) не выполняется, а параллельное включение передатчика с приемником экономически целесообразно, то либо должны быть выбраны другие частоты для каналов, либо так изменена частота генератора первого демодулятора приемника, чтобы полоса частот зеркального канала и частота параллельно включенного передатчика не совпадали.

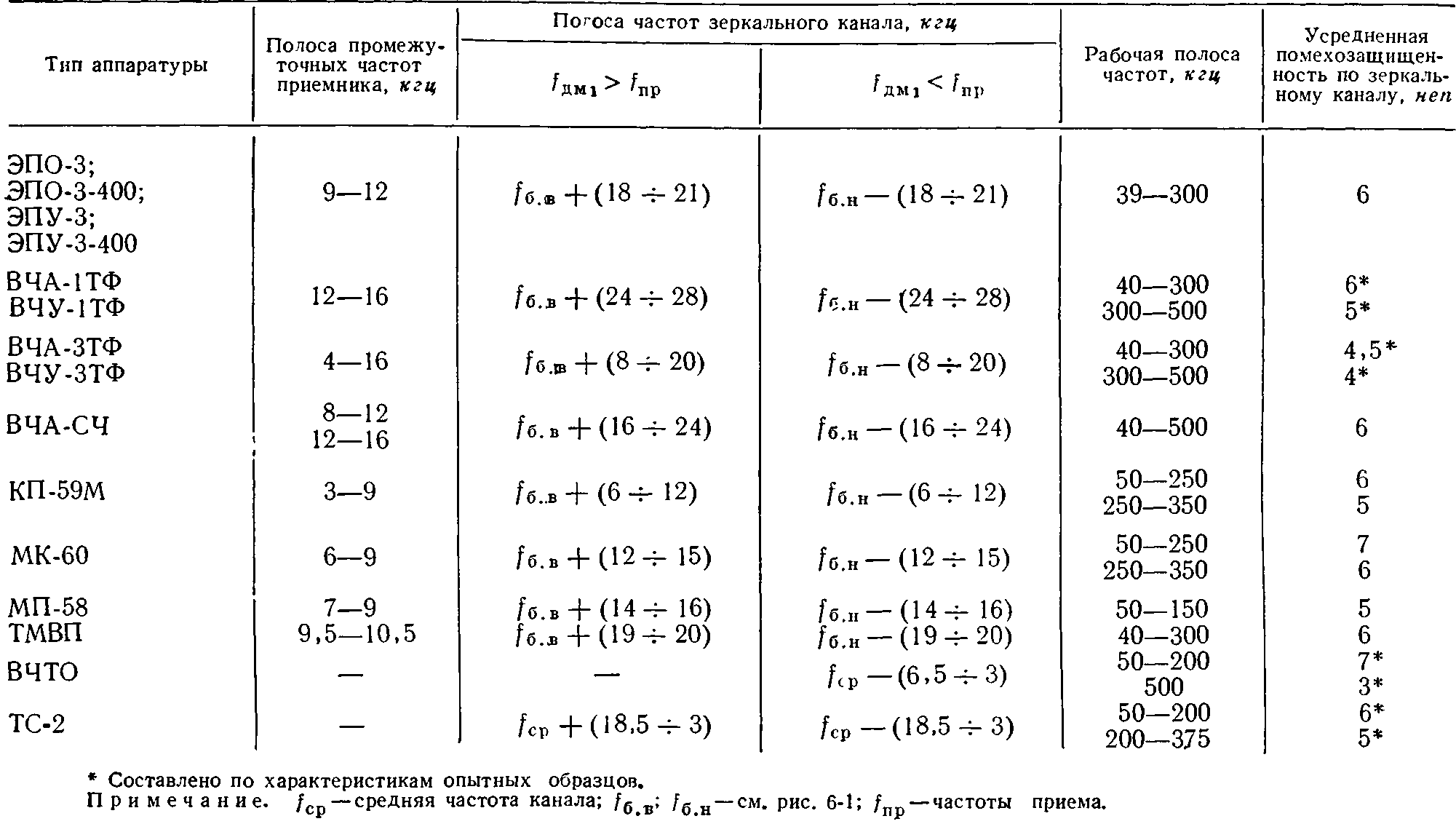

Таблица 6-1
Соответственно должна быть выбрана и частота генератора второго или третьего модулятора передатчика рассматриваемого канала. Выбранные частоты генераторов демодулятора и модулятора должны быть оговорены при заказе аппаратуры.
По условиям (6-2) — (6-5) проверяются влияния на приемники аппаратуры типов ЭПО-3, КП-59, МК-60М, ВЧА-1ТФ, ВЧА-3ТФ, ВЧА-СЧ, КМК-64 и т. п.
Взаимные влияния между в. ч. каналами обусловлены не только воздействием передатчиков одной аппаратуры на приемники другой, но и взаимодействием параллельно работающих передатчиков. Это взаимодействие проявляется в уменьшении мощности полезного сигнала, отдаваемой в линию, из-за ответвления части энергии во входные устройства параллельного передатчика, а также в возникновении паразитной модуляции сигнала одного передатчика напряжением другого передатчика. Влияние между передатчиками учитывается только при параллельном включении их на общую фазу на одном пункте или на различных пунктах, линейное затухание между которыми незначительно. Практически можно считать допустимым влияние параллельно включенного передатчика на передатчик канала телефонной связи или телемеханики при условии, если уровень мешающего сигнала на анодах ламп группового усилителя ниже полезного сигнала на 3 неп и затухание, вносимое одним параллельно включенным передатчиком, не будет превышать 0,1 неп.
Для каналов телеотключения, релейной защиты и аварийно-предупредительной сигнализации на аппаратуре ВЧТО, ПВЗД, ПВЗК, ТС-2 и СГ-62 учитывается только условие допустимого вносимого затухания 0,1 неп, а с паразитной модуляцией сигнала можно не считаться.

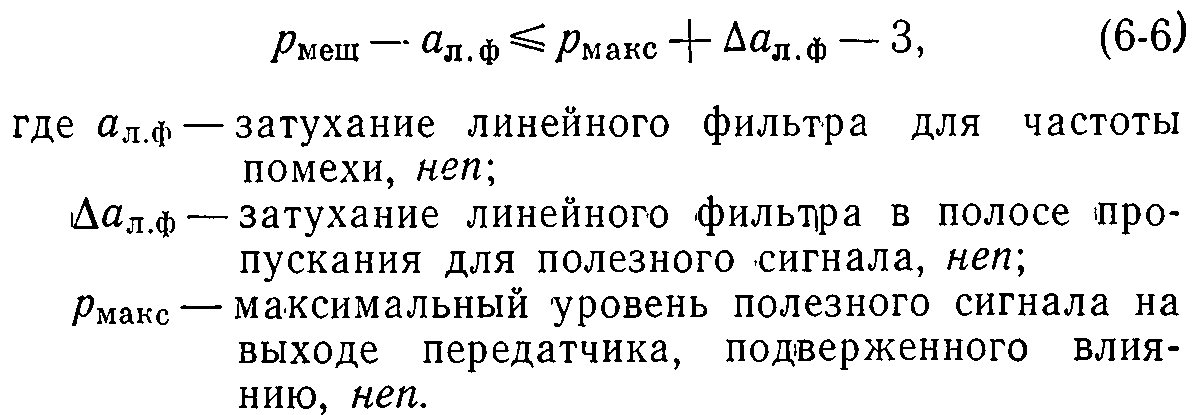

Проверка допустимости влияний на передатчики каналов телефонной связи и телемеханики производится по условию
Как показали расчет и измерения, выполнение условия (6-6) для передатчиков современной аппаратуры с уровнями 10 и 100 вт требует, как правило, большего разноса частот, чем соблюдение величины допустимого вносимого затухания 0,1 неп. Поэтому взаимные влияния проверяются только по условию (6-6).
Взаимные влияния между каналами при параллельном включении аппаратуры могут быть снижены при помощи разделительных фильтров или контуров.
Для упрощения проверки взаимных влияний между каналами на аппаратуре, выпускаемой в настоящее время отечественной промышленностью, и некоторых типов аппаратуры, снятых с производства, но находящихся в эксплуатации, построены графики, приведенные на рис. 6-14—6-30. Графики построены по условиям (6-1), (6-2) — (6-4), (6-6) без учета мешающего влияния на приемники в полосе зеркального канала. Порядок пользования графиками рассмотрен в § 6-8.
