Высокочастотный пост МП предназначается для двусторонней телефонной связи монтерских пунктов и ремонтных бригад, ведущих ремонтные и профилактические работы на линиях электропередачи с дежурным персоналом подстанций или производственно-ремонтных баз. Двусторонняя связь осуществляется на одной полосе частот с ручным переключением с приема на передачу. Выпускается два типа высокочастотных постов — стационарные, для установок на подстанциях или в помещениях ремонтных баз и перевозимые для установки на автомашинах. Высокочастотные посты работают по системе ОБП. На время посылки вызова передается приглушенная несущая. Связь осуществляется в диапазоне частот 50—150 кГц. Необходимая полоса выбирается в указанном диапазоне через каждые 3 кГц (настройка поста фиксированная): 50, 53, 56 кГц и т. д. Максимальный уровень высокой частоты на выходе поста составляет +3,65 неп на частотах 50—100 кГц и +3,1 неп на частотах 100—150 кГц. В постах применяется двойное преобразование частот. Генераторы несущих частот имеют параметрическую стабилизацию. Чувствительность приемника поста равна минус 3,5 неп. При телефонной связи уровень приходящего сигнала регулируется вручную. АРУ применяется лишь в приемнике вызова.
Высокочастотный пост МП обеспечивает эффективную передачу полосы частот 300—2 000 Гц. Избирательный вызов осуществляется тональными генераторами различной частоты. Передвижные в. ч. посты могут иметь настройку приемников вызова на различные частоты: 600, 800, 1 000, 1 300 и I 500 Гц. Каждый стационарный в. ч. пост имеет возможность избирательно вызвать 4 в. ч. поста, установленных на автомашинах. Вызов осуществляется нажатием кнопки, включающей соответствующий тональный генератор. При заказе в. ч. постов МП необходимо указывать требуемые частоты настройки тональных генераторов.
Пост подключается к линии либо непосредственно через конденсатор связи с обычным фильтром присоединения, либо через переносную антенну длиной от 200 до 350 м, развертываемую непосредственно под силовыми проводами, либо через участок грозозащитного троса длиной около четверти длины волны, на которой ведется связь.
Стационарный и перевозимый в. ч. посты имеют одинаковую конструкцию и схему. Отличие состоит в источниках питания. Стационарный пост питается от сети переменного тока напряжением 110, 127 или 220 в через феррорезонансный стабилизатор, а передвижной — от аккумуляторной батареи автомашины или от отдельной батареи напряжением 12 в ±15%. Ток, потребляемый в. ч. постом от батареи, в режиме передачи составляет 1 а, в режиме приема 0,08 а. Завод комплектует каждый передвижной пост двумя батареями 5КН-10. Батарея совместно с переносной антенной, микротелефонной трубкой и защитным дросселем размещается в отдельном корпусе размером 395X282X194 мм и весом 15,5 кг.

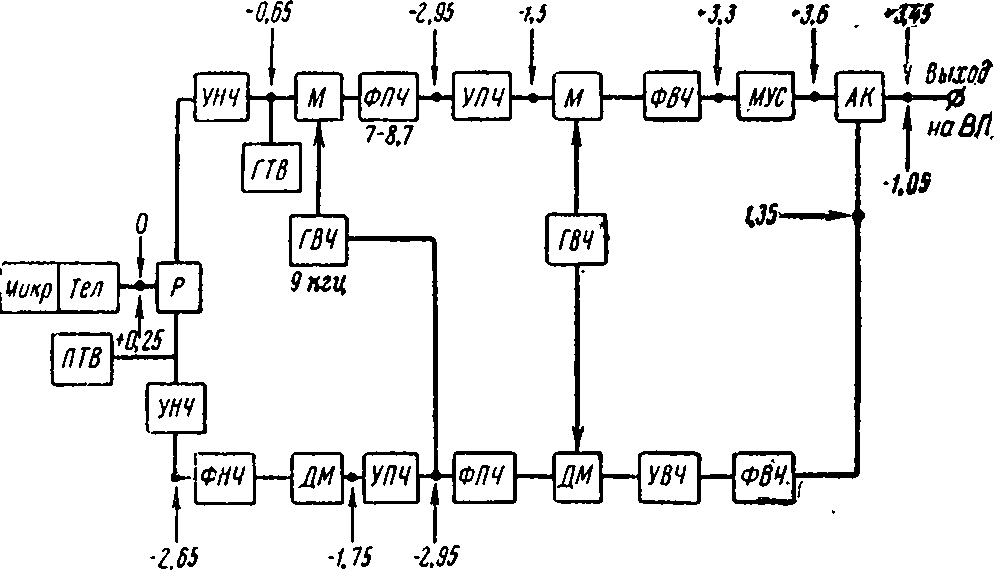

Рис. 3-59. Блок-схема и диаграмма уровней в. ч. поста МП. Полосы настройки фильтров указаны в килогерцах, уровни — в неперах.
Для транспортировки в. ч. поста выпускаются специальные укладочные ящики. Общий вес перевозимого в. ч. поста МП равен 50 кг.
Стационарный пост комплектуется двумя аккумуляторными батареями 5КН-10, используемыми в качестве резервного источника питания, блоком питания от сети переменного тока и микротелефонной трубкой с тангентой. Возможность заряда аккумуляторной батареи от выпрямительного устройства поста не предусматривается. Выпрямители для зарядки батареи заводом не поставляются. Высокочастотные посты МП имеют размеры 395X282X194 мм. Вес стационарного в. ч. поста составляет 12 кг. Посты работают полностью на полупроводниках П13Б, П14, П15А, П25Б и П203. Возимый пост может работать на открытом воздухе при температуре окружающего воздуха —40-+40° С.
о

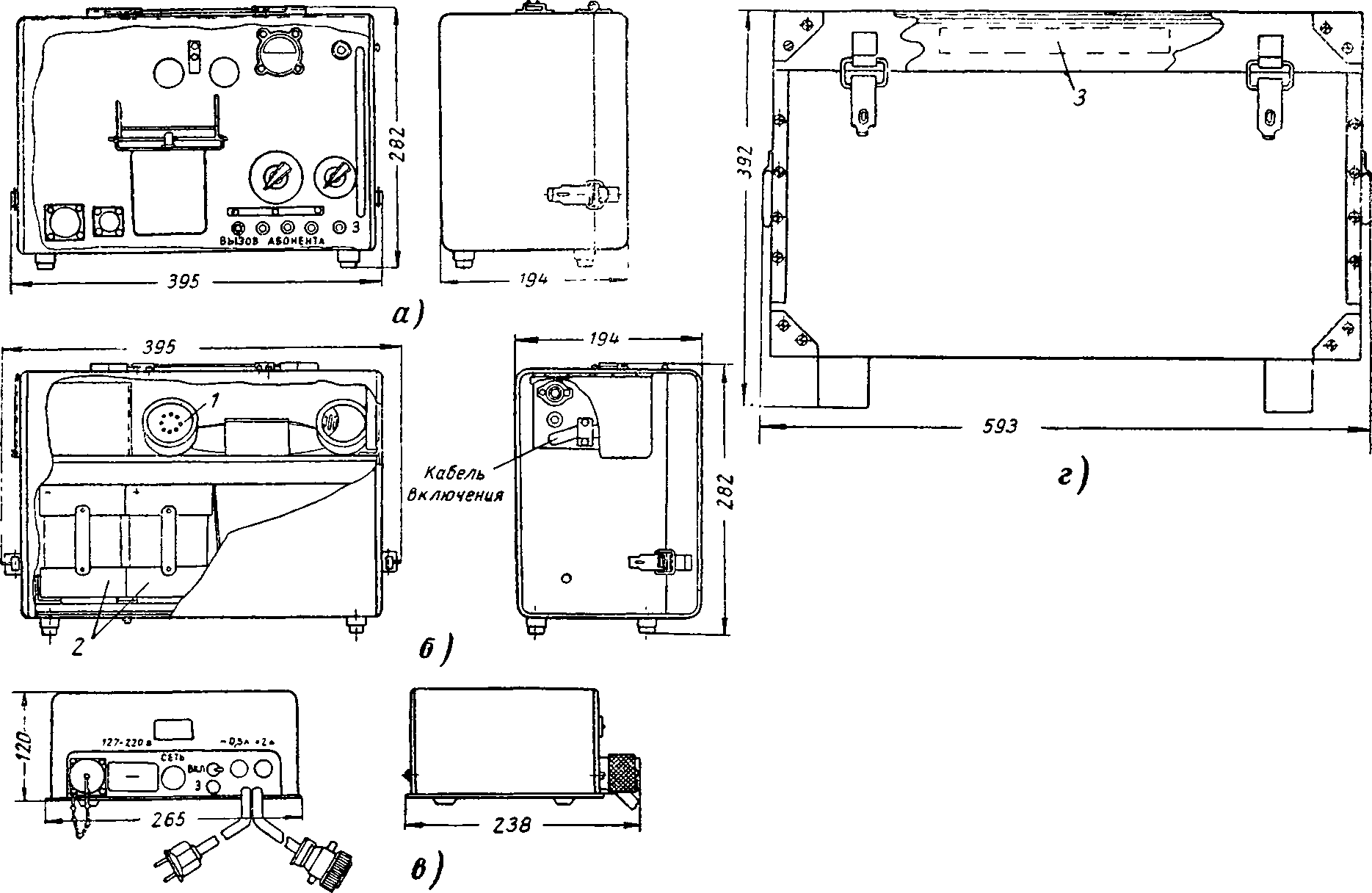

Рис. 3-60. Наружный вид элементов в. ч. поста МП.
а — блок приемопередатчика; б — блок питания постоянного тока; в — блок питания переменного тока; г — укладочный ящик для перевозимого поста; 1 — микротелефонная трубка; 2 — аккумуляторная батарея 5НКН-10; 3— место для альбома с документацией.
Стационарный пост должен работать в закрытых помещениях при температуре от 0 до +40°С.
На рис. 3-59 дана блок-схема в. ч. поста, а на рис. 3-60 — внешний вид его отдельных элементов.
3-10. ВЫСОКОЧАСТОТНАЯ АППАРАТУРА ДЛЯ ПЕРЕДАЧИ СИГНАЛОВ ТЕЛЕОТКЛЮЧЕНИЯ ВЧТО
Высокочастотная аппаратура ВЧТО выпускается для передачи команд системной автоматики по каналу в. ч. связи. Передача сигналов осуществляется путем сдвига несущей частоты на 50 Гц от номинальной при передаче одной команды и на 100 Гц при передаче другой команды. Несущая частота передается в линию непрерывно; по ней осуществляется контроль исправности канала связи. Команды могут передаваться только поочередно. При одновременной подаче на вход передатчика двух команд от датчиков автоматики вначале будет передана та команда, которой предоставляется преимущественное право. Каждая команда передается не более чем за 50 мсек. Аппаратура работает на частотах от 50 до 500 кГц и состоит из передатчика и приемника. Уровень высокочастотного сигнала на выходе передатчика равен +4,85 неп при напряжении источника питания 220 в и +4,15 неп при напряжении 110 в. Входное сопротивление передатчика рассчитано на нагрузку 100 Ом для рабочих частот передачи. На частотах же, отстоящих на 3% от края полосы линейного фильтра в спектре 50—150 кГц и на 5% в спектре 150—500 кГц, оно составляет не менее 200 Ом. Полоса пропускания линейного фильтра передатчика равна 2 кГц в спектре частот 50—300 кГц и 4% от частоты передачи в спектре частот 300—500 кГц. Чувствительность приемника составляет минус 3 неп (35 мв) на частотах 50—250 кГц и минус 2,35 неп (65 мв) на частотах 250—500 кГц. В приемнике имеются входные фильтры с полосой пропускания 2 кГц на частотах 50—300 кГц и 3—4 кГц на частотах 300— 500 кГц. Полоса пропускания каждого фильтра для приема команд равна 25 Гц. Входное сопротивление приемника в полосе пропускания составляет 500 Ом и не менее 2 000 Ом на частотах, отстоящих на 3% от края полосы пропускания. Прием сигналов обеспечивается при отношении уровней сигнала и распределенной помехи на входе приемника не менее 0,5 неп.

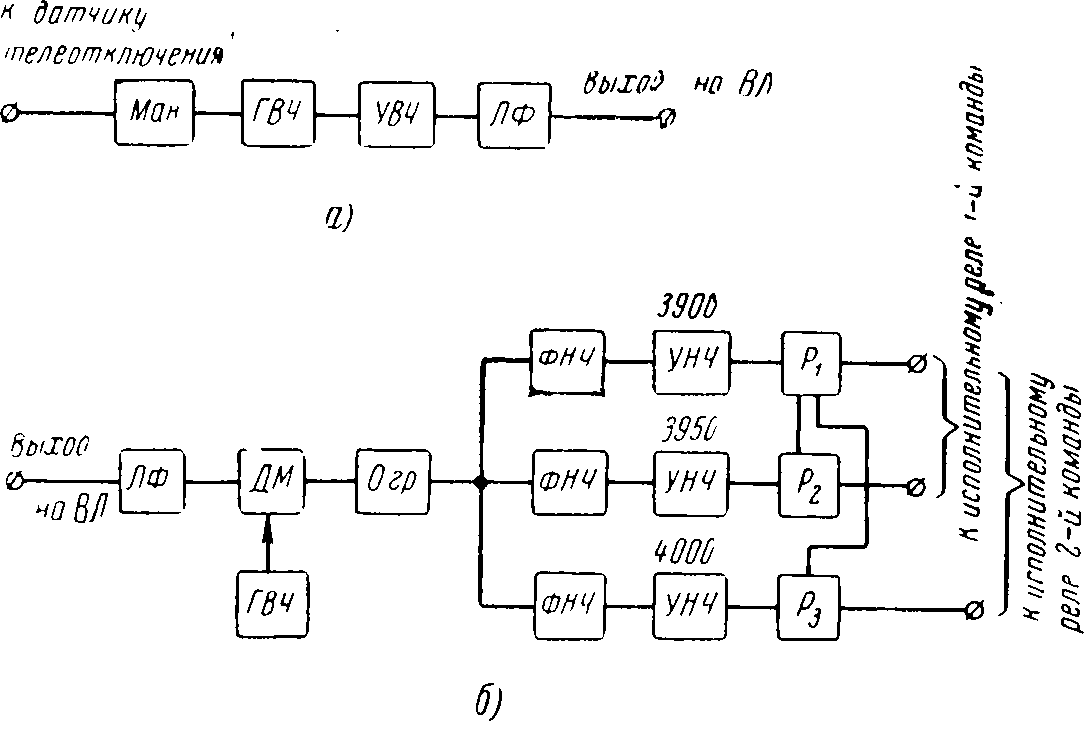

Рис. 3-61. Скелетные схемы приемника и передатчика ВЧТО. Частоты настройки фильтров указаны в герцах. а — передатчик; б — приемник.
Высокочастотные генераторы передатчика и приемника стабилизированы кварцами. Электропитание аппаратуры ВЧТО осуществляется постоянным током от аккумуляторных батарей напряжением 110 или 220 в. Допустимые колебания напряжения питания —20-+10%. Максимальный ток, потребляемый от батареи передатчиком, составляет 1 а, приемником — 0,7 а. Приемник полностью работает на транзисторах ΠΙ5, П25, П202, П401 и П103. В мощном в. ч. усилителе передатчика используются лампы 6П14. Приемник и передатчик выполнены в виде блоков, размещенных в базовых конструкциях. Передатчик имеет размеры 450Х329Х343 м, вес 19 кг; приемник — размеры 450X281X328 мм, вес 16 кг. Передатчик и приемник комплектуются делителями напряжения для питания транзисторов. Делители напряжения смонтированы в отдельном корпусе размерами 273X132X 137 мм, весом 2,5 кг. Аппаратура ВЧТО предназначена для работы в закрытых помещениях.
На рис. 3-61 показана блок-схема приемника и передатчика ВЧТО, а на рис. 3-62 — наружный вид передатчика, приемника и блока питания. В связи с необходимостью передачи сигналов системной автоматики на значительные расстояния в настоящее время разрабатывается промежуточный усилитель для каналов телеотключения, который, по-видимому, будет иметь обозначение ВЧТУ. По предварительным данным ВЧТУ работает со сдвигом несущих частот и позволяет поднимать уровень сигнала на 5 неп.

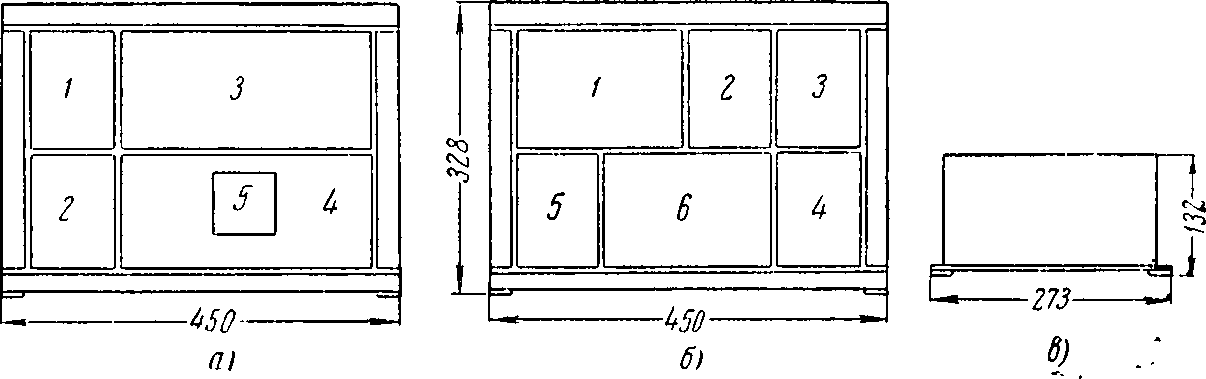

Рис. 3-62. Наружный вид отдельных элементов аппаратуры ВЧТО. а — передатчик; 1 — блок измерений; 2 — блок питания; 3 — блок генератора и мощного усилителя; 4 — блок линейного фильтра; 5 — прибор для измерения выходного тока; б — приемник; 1 — блок измерений; 2 — блок приемника № 1; 3 — блок приемника № 2; 4 — блок приемника № 3; 5 — блок входного фильтра; 6 — блок преобразователя и ограничителя; в — блок питания.
Предусматривается возможность добавления каналов телеотключения в пункте установки усилителя, в связи с чем, очевидно, потребуется увеличить количество передаваемых сигналов с 2 до 5 с преимущественным правом передачи последовательно первой, второй, третьей команды и т. д.
