Аппаратура типа ВЧА оснащена автоматикой, позволяющей производить избирательный вызов абонентов на конечных и промежуточных пунктах канала связи

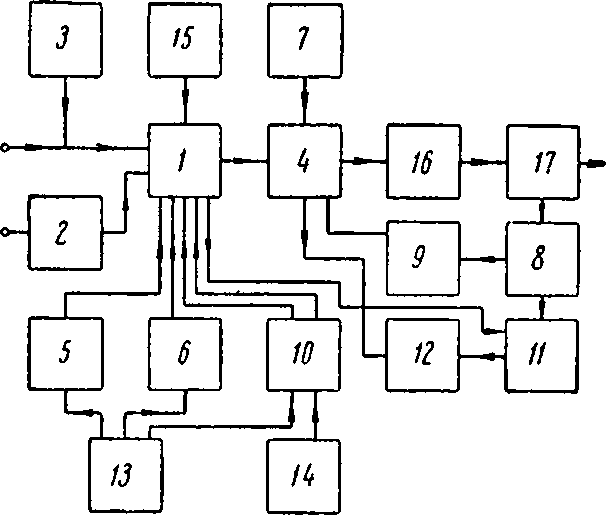

Рис. 3-36. Блок-схема автоматики аппаратуры типа ВЧА.
1 — абонентские линии; 2 — цепи соединения с АТС; 3 — переговорно-вызывное устройство; 4 — цепи исходящего и входящего соединения; 5 — цепи сигнализации о готовности канала к исходящему соединению; 6 — цепи сигнализации о занятости канала; 7 — цепи корректировки импульсов; 8 — цепи приема сигналов управления; 9 — релейный искатель выбора абонентов; 10 — реле посылки вызова; 11 — отбойные цепи; 12 — цепи сброса и блокировки; 13 — сигнальный генератор 450 Гц; 14 — источник вызывного напряжения 50 Гц; 15 — источник питания аппарата абонента; 16 — переприемные цепи; 17 — передатчик и приемник.
Автоматика осуществляет питание микрофонных цепей телефонных аппаратов; занимает канал при снятии трубки одним из абонентов данного в. ч. поста или усилителя; дает сигнал готовности канала и ретранслирует в канал связи импульсы набора номера; блокирует других абонентов на все время, пока канал занят разговором; принимает сигналы управления работой автоматики и производит их дешифровку; выбирает и подключает к каналу вызванного абонента и посылает ему вызывной сигнал; посылает контрольный сигнал прохождения вызова вызывающему абоненту; обеспечивает посылку сигнала занятости абоненту, снявшему трубку при занятом канале; подключает выделенного абонента к занятому каналу, обеспечивая освобождение канала связи для экстренных переговоров диспетчера; осуществляет отбой, а также выполняет подключение к АТС и коммутатору абонентов, включенных в канал связи. При помощи автоматики осуществляется автоматический переприем на однотипную в. ч. аппаратуру.

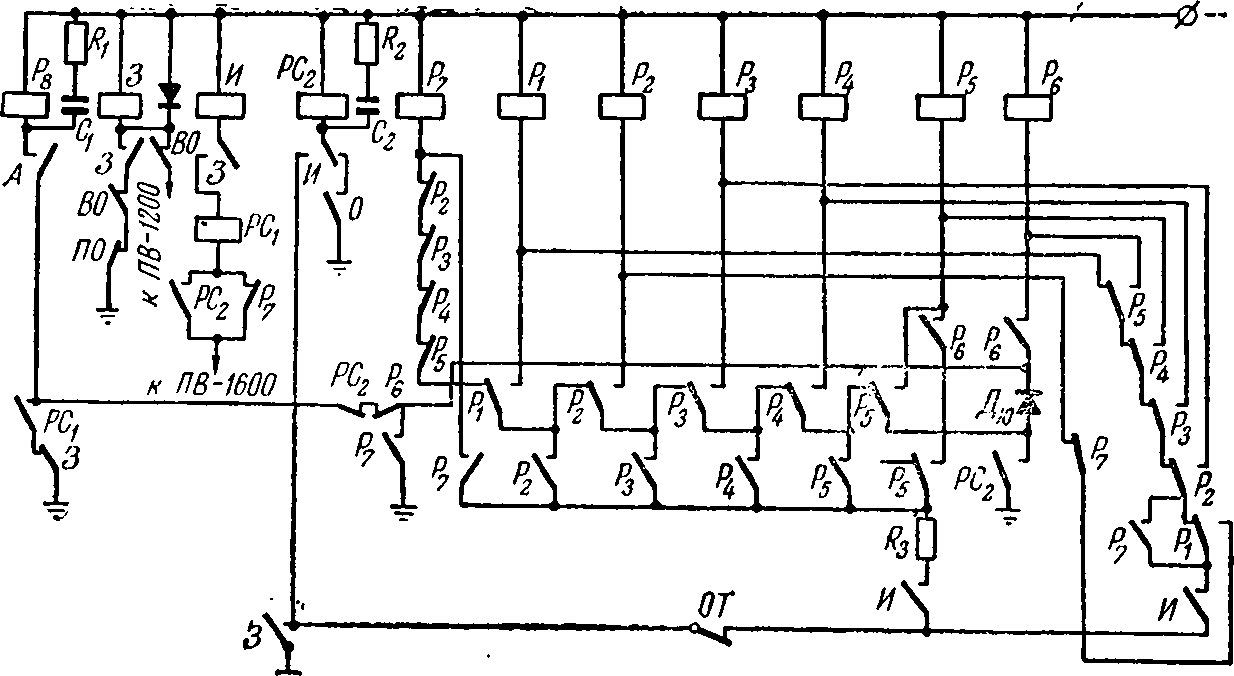

Рис. 3-37. Релейный искатель с цепями управления.
Блок-схема автоматики аппаратуры ВЧА показана на рис. 3-36. Автоматика аппаратуры ВЧА, в отличие от применяемой в в. ч. аппаратуре прежних выпусков, оснащена релейным искателем на 10 номеров. В автоматике предусмотрена эффективная коррекция импульсов в тракте передачи и приема, все служебные сигналы приведены в соответствие с сигналами стандартных АТС. Кроме того, имеется возможность принудительного освобождения занятого канала. Применение релейного искателя взамен шагового дало возможность повысить надежность работы автоматики и существенно понизить перепады питающего напряжения. Схема релейного искателя показана на рис. 3-37. Он состоит из шести реле, управляемых реле И. При наборе вызывающим абонентом цифр 1—5 на приемном конце работают реле Р1—Р5. При наборе цифр 6—0 от шестого импульса сработает реле Р6 и снова включается группа реле Р1—Р5. По окончании набора и отпускании серийного реле срабатывают реле времени и подключается источник вызывного напряжения к линии абонента (рис. 3-38). Реле времени собрано на полупроводниковых приборах и расположено в блоке переговорно-вызывного устройства.
В исходный момент, при подаче напряжения в схему реле времени, триод ПП1 оказывается закрытым, а триод ПП2 открытым. Реле РПЦ включенное в коллекторную цепь последнего триода, срабатывает и изменяет соотношение делителя напряжения Р1—Р2, отключая сопротивление Р3. Триод ПП1 открывается на время, определяемое элементами, включенными в цепь его базы. По мере роста коллекторного тока триода ПП1 увеличивается падение напряжения на сопротивлении R4; напряжение на базе триода ПП2 уменьшается и он запирается. Реле PIII, отпуская, подключает сопротивление параллельно сопротивлению R2, что ускоряет разряд конденсатора С1. После этого триод ПП1 запирается, а триод ПП2 открывается и процесс повторяется.

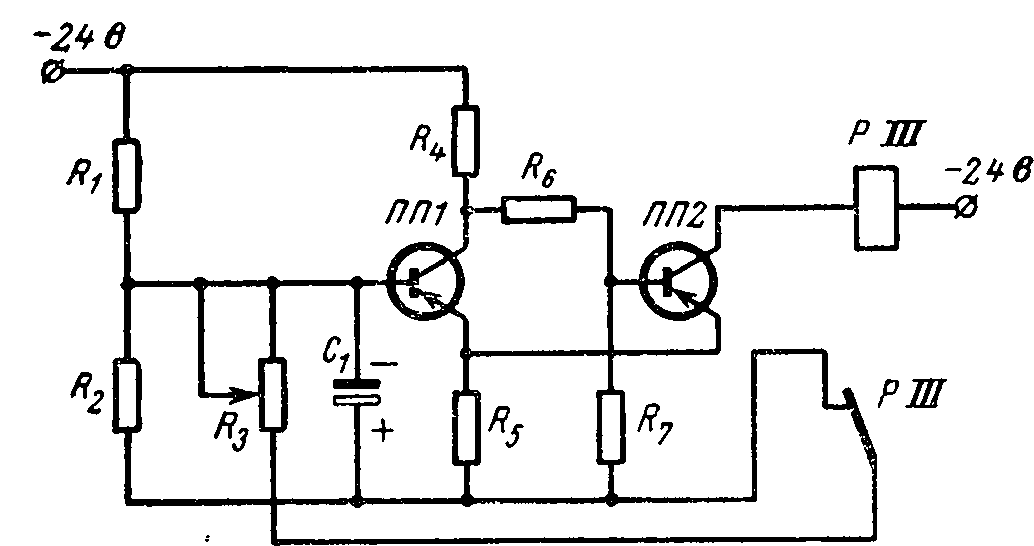

Рис. 3-38. Реле времени.
Существенным нововведением в автоматике аппаратуры ВЧА является возможность эффективной корректировки передающих и приемных импульсов. Корректировка осуществляется замедлением на отпускание реле при помощи цепочки «диод—сопротивление». Изменением величины сопротивления достигают необходимого соотношения импульс—пауза.
В отличие от аппаратуры других типов в аппаратуре ВЧА выделенный абонент имеет возможность не только подключиться к занятому каналу, но и принудительно освободить его нажатием кнопки, заземляющей линию. При нажатии кнопки срабатывает реле ВР, обмотки которого включены таким образом, что при закороченной линии абонента реле не срабатывает. Схема принудительного сбрасывания абонентов показана на рис. 3-39. При заземлении кнопкой одного или обоих проводов линии одна из обмоток реле оказывается зашунтированной и оно срабатывает. Контакты реле ВР создают цепь работы реле ПО, освобождающего канал.

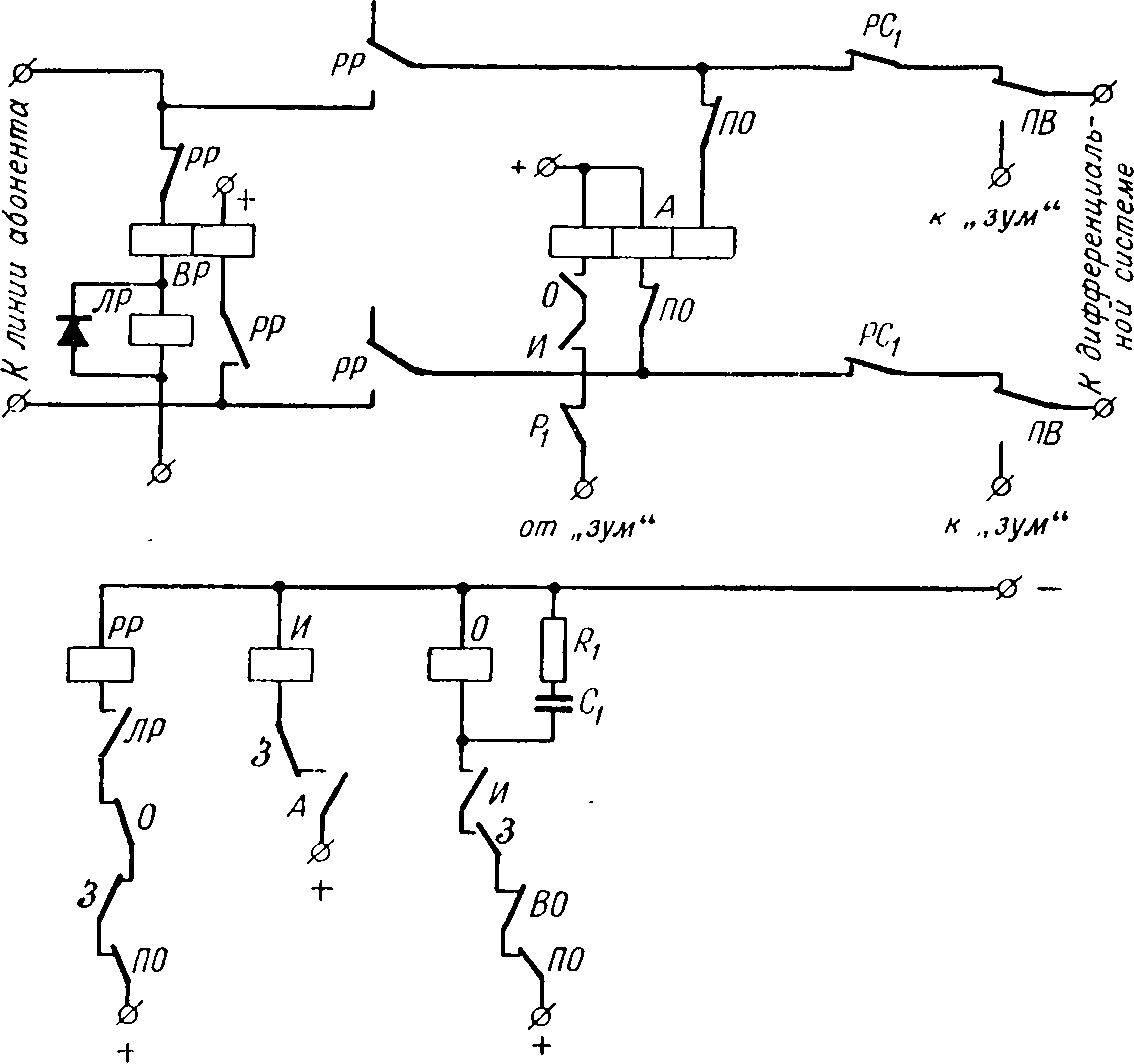

Рис. 3-39. Абонентские цепи аппаратуры с цепями принудительного сброса.
Все служебные сигналы, вырабатываемые автоматикой аппаратуры ВЧА, — готовности, занятости, контроля и прохождения вызова, — поступают от тонального генератора частоты 450 Гц, собранного на трех триодах. Схема генератора показана на рис. 3-40. Генератор собран по трехточечной индуктивной схеме с самовозбуждением. Частота генератора определяется конденсатором С2 и индуктивностью первичной обмотки трансформатора Тр1. Частота, получаемая от генератора, усиливается усилителем, собранным по двухтактной схеме на триодах ПП2 и ПП3. В схеме автоматики используются реле типа РКН.
Соединение в. ч. аппаратуры с АТС осуществляется по двухпроводной линии через специально поставляемый для этой цели комплект реле соединительных линий (РСЛ), который устанавливается на стативе реле АТС. Схема комплекта показана на рис. 3-41.

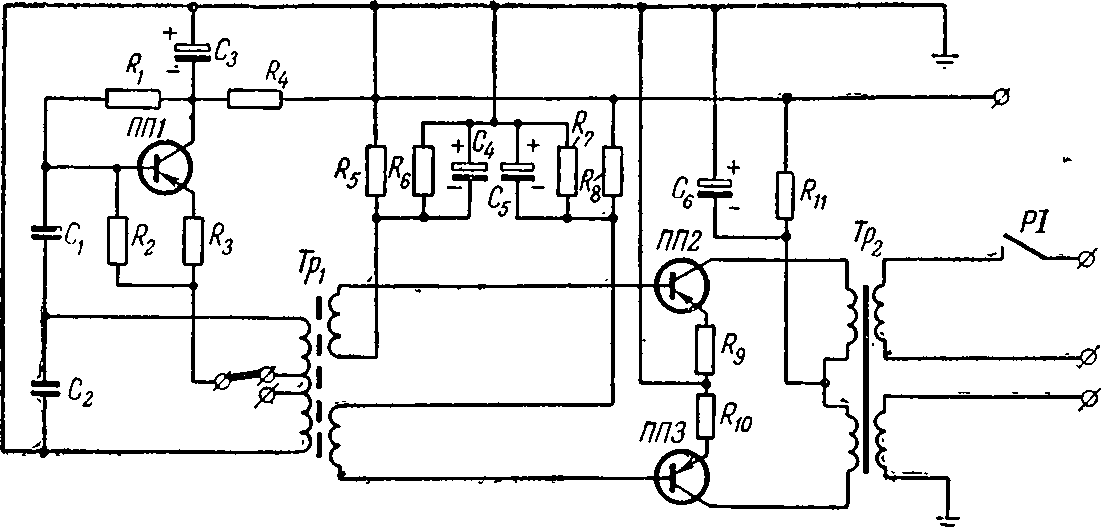

Рис. 3-40. Сигнальный генератор 450 Гц.

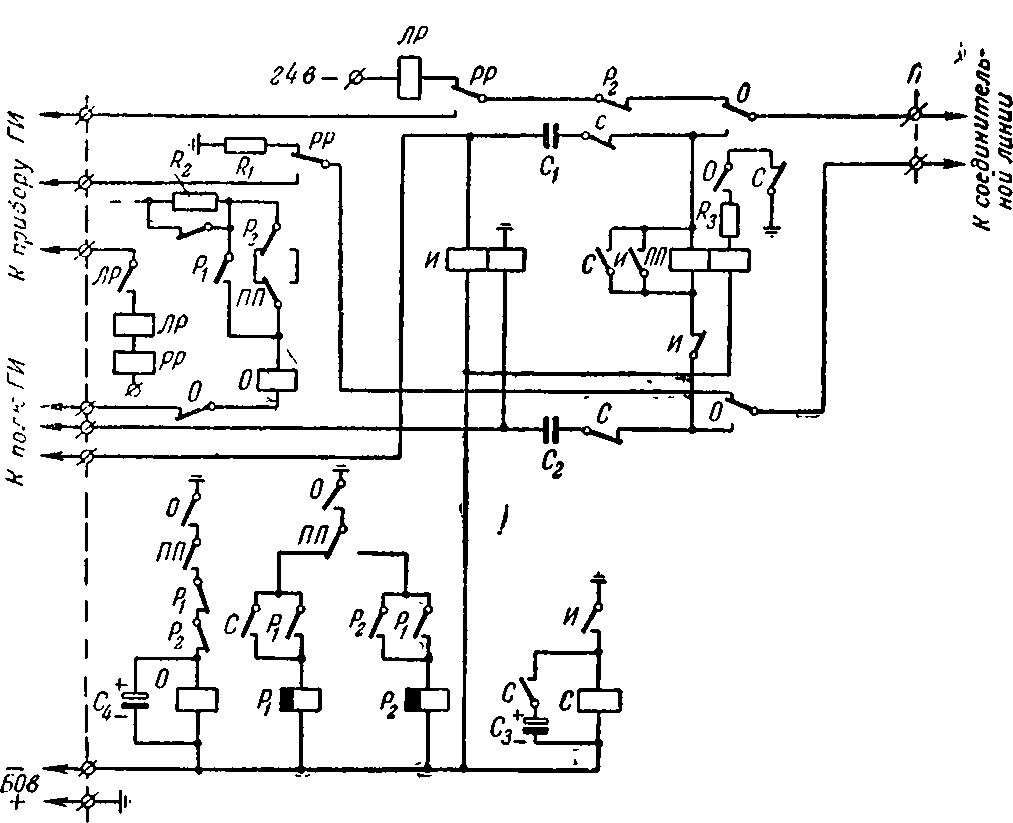

Рис. 3-41. Комплект реле соединительных линий.
Абонент АТС, набрав цифру, определяющую выход на канал, услышит сигнал готовности, если канал не занят другим абонентом. В комплекте РСЛ срабатывает реле О и подключает шлейф соединительной линии к обмотке реле ПП, которое, однако, не сработает, так как ток его второй обмотки компенсирует магнитное поле, создаваемое током первой обмотки. Это достигается регулировкой сопротивления R2. Автоматикой в. ч. поста частота посылается в канал «занятия», а вызывающий абонент получает сигнал готовности канала. Набором второй или последующих цифр определяется нужный абонент, при этом импульсы набора ретранслируются реле И через соединительную линию в автоматику поста.

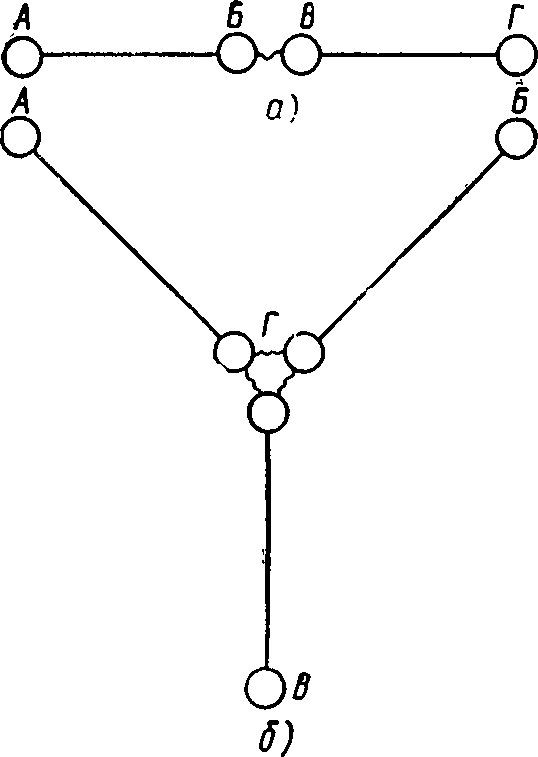

Рис. 3-42. Принцип переприема по низкой частоте между высокочастотными каналами.
а — на одно направление; б — на два направления.
При вызове абонента АТС через канал последний занимается обычным порядком. После набора цифры, определяющей выход на АТС, в комплекте автоматики вызываемого поста срабатывает реле сквозного набора.
Одна из обмоток абонентского реле оказывается отключенной от источника питания поста и подключенной к соединительной линии, что воспринимается на АТС как занятие. Однако абонентское реле не срабатывает, так как вторая его обмотка питается от поста встречным током.
Тем же реле сквозного набора отключается счетная схема поста (релейный искатель), вслед за чем вызывающий абонент получает сигнал готовности из АТС и может продолжать набор номера абонента АТС. По окончании набора вызывающий абонент слышит сигнал «контроля посылки вызова» из схемы линейного искателя (ЛИ) АТС. При снятии трубки вызванным абонентом происходит перемена полярности на проводах, срабатывает абонентское реле комплекта автоматики поста и в канал посылается импульс ответа. Отбой в обоих случаях односторонний и может быть произведен на любой стадии соединения.
Автоматика аппаратуры ВЧА дает возможность организации переприема с однотипной аппаратурой при использовании выхода, предназначенного для связи с АТС. Таким образом, в случае переприема соединение в. ч. аппаратуры с АТС в данном пункте не может быть произведено. Принцип переприема по низкой частоте заключается в следующем: если абонентом в. ч. поста А набрана цифра, соответствующая переприему между каналами АБ и ВГ (рис. 3-42,а), то на посте Б сработает переприемное реле, блокирующее абонентский комплект поста В. При наборе вызывающим абонентом второй цифры импульсы набора будут ретранслироваться в канал ВГ. После прохождения набора вызывающий абонент услышит сигнал посылки вызова абоненту.

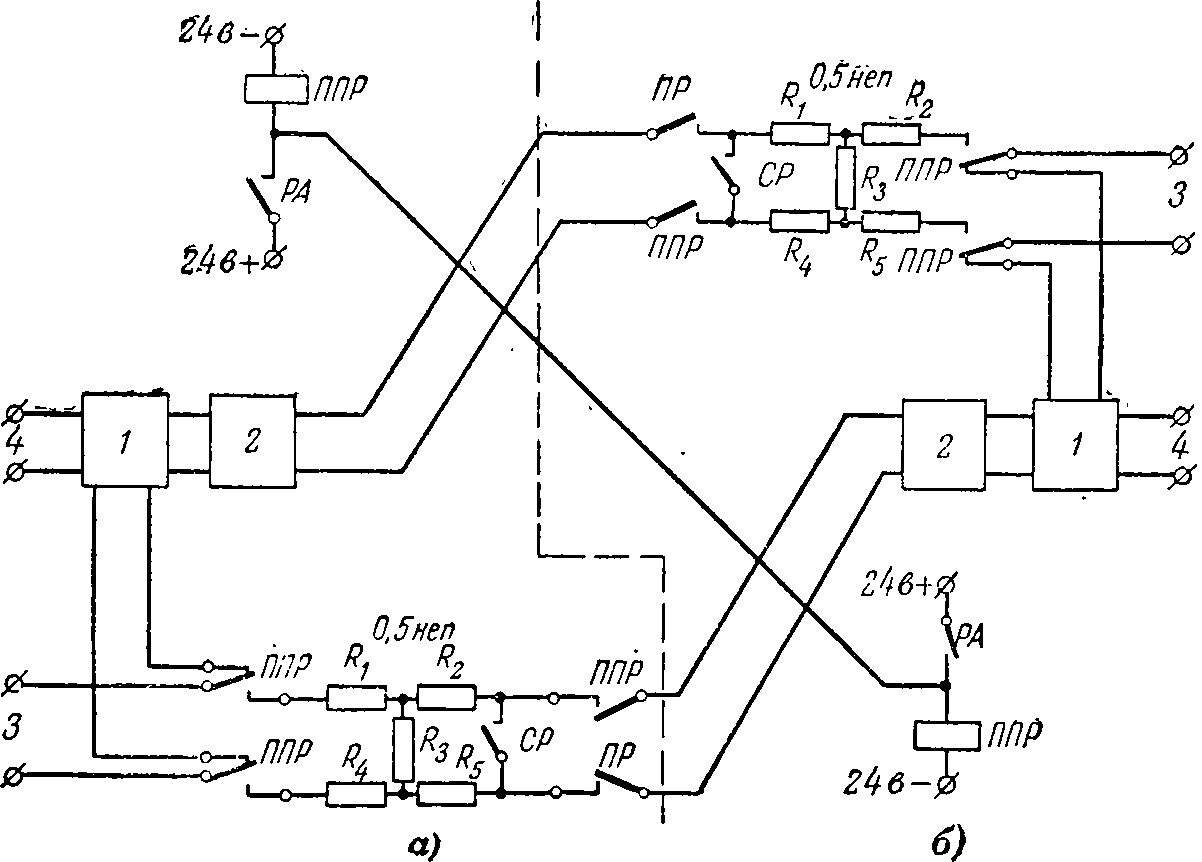

Рис. 3-43. Принципиальная схема переприема.
а — в. ч. пост канала АБ; б — в. ч. пост канала ВГ; 1 — дифференциальная система; 2 — автоматика; 3 — цепи передатчика; 4 — цепи приемника.
Разговор может состояться при снятии трубки вызванным абонентом. Отбой односторонний на любой стадии соединения. Такой принцип переприема используется в аппаратуре ВЧА, ЭПО-3 и в описанном в гл. 8 переприеме между аппаратурой ЭПО и ВЧА (рис. 3-43). На этом же принципе организуется и переприем на три направления, показанный на рис. 3-42,б. Для устройства переприема между каналами на аппаратуре ВЧА в. ч. посты разных каналов связи соединяются друг с другом семью проводами. Четыре провода используются для звуковой частоты, по пятому проводу соединяются обмотки реле РПМ, а по двум остальным связаны шлейфы соединительных линий. Подбором необходимой величины затухания удлинителей обеспечивается согласование уровней переприемных постов.
В последние годы в энергосистемах наблюдается тенденция к полной автоматизации дальней связи (АДС), которая дает возможность освободиться от ручных коммутаторов, ускорить соединение между абонентами и более полно использовать имеющиеся каналы связи как диспетчерского, так и технологического назначения. Однако внедрение АДС целесообразно лишь при условии, что занятие канала неоперативными абонентами не приведет к задержке соединения с абонентами оперативного дежурного персонала, например диспетчера энергосистемы, либо дежурного по подстанции или электростанции. Это может быть выполнено при наличии достаточного числа каналов в нужных направлениях либо при возможности немедленного освобождения диспетчером необходимого ему канала.

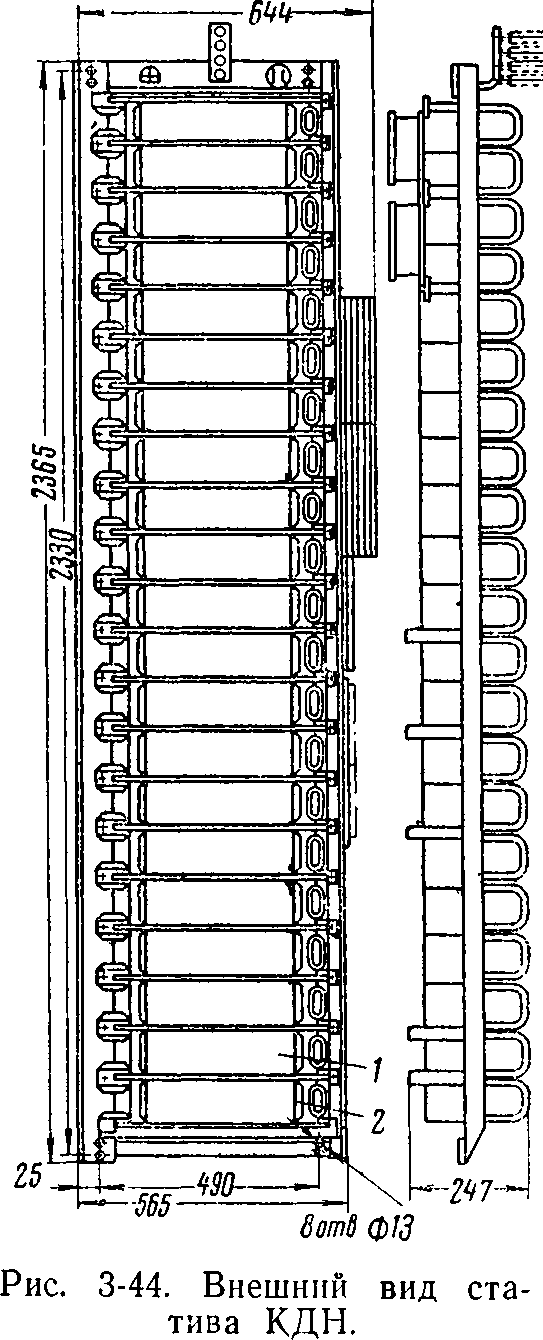

Существенным препятствием к выполнению АДС является разнотипность аппаратуры в. ч. связи в энергосистемах, часть которой не рассчитана на соединение с АТС, а другая часть не имеет автоматики (как, например, аппаратура дальней связи). Для осуществления АДС промышленностью освоен выпуск двух типовых комплектов дальнего набора (КДН)—универсального типа КДНЭ и упрощенного КДНУ. Устанавливаются КДН на специально выпускаемом для этой цели стативе, дающем возможность размещения до 20 комплектов (рис. 3-44).
Универсальный комплект КДНЭ обеспечивает двустороннюю автоматическую связь между абонентами двух АТС, дальний набор номера абонентами встречной АТС и немедленную прямую связь между двумя диспетчерскими коммутаторами без участия приборов своей станции.

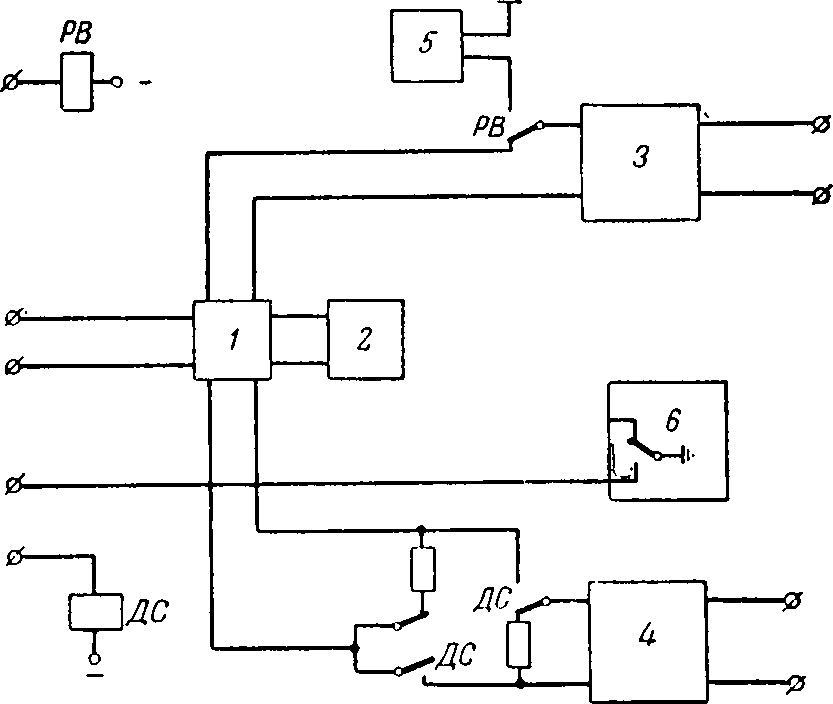

Рис. 3-45. Схема включения универсального комплекта дальнего набора (КДНЭ) в аппаратуру уплотнения.
1 — дифференциальная система; 2 — балансный контур; 3 — тракт передачи аппаратуры; 4 — тракт приема аппаратуры; 5 — генератор тонального вызова; 6 — приемник тонального вызова.
Упрощенный комплект дальнего набора выполняет те же функции, за исключением немедленной прямой связи между диспетчерскими коммутаторами. КДН работают от напряжения постоянного тока 60 в. Нормальная работа обеспечивается при сопротивлении шлейфа в сторону канала не более 2000 Ом, емкости его не более 0,5 мкф, сопротивлении утечки не менее 20 ком. Универсальный комплект дальнего набора состоит из 24 реле, 5 конденсаторов и 13 полупроводниковых приборов. Подключение универсального комплекта производится четырьмя проводами в соответствии со схемой на рис. 3-45, причем по двум из них осуществляется передача разговорных частот, по остальным — прием сигнала от приемника тонального вызова.
Рис. 3-46. Схема включения упрощенного комплекта дальнего набора (КДНУ) в аппаратуру уплотнения.
1 — дифференциальная система; 2 — балансный контур; 3 — тракт передачи аппаратуры; 4 — тракт приема аппаратуры; 5 — генератор тонального вызова; 6 — приемник тонального вызова.
Упрощенный комплект дальнего набора подключается пятью проводами в соответствии со схемой на рис. 3-46, по двум из них осуществляется передача разговорных частот, а три других используются для управ ления генератором тонального вызова, для управления реле дифференциальной системы и для приема сигналов тонального вызова. В тех случаях, когда для вызова абонентов по каналу в. ч. связи используются комплекты дальнего набора, автоматика в. ч. постов или промежуточных усилителей должна быть выключена. Для надежной работы КДН, в. ч. посты, АТС и комплекты дальнего набора должны иметь общую хорошую схему заземления.
Поскольку в обоих типах КДН не предусмотрены собственные генераторы и приемники тонального вызова (их функции выполняются генераторами и приемниками тонального вызова, имеющимися в в. ч. аппаратуре), использование КДН с в. ч. постами, не оснащенными этими устройствами, затруднительно.
