6. ВЫСОКОЧАСТОТНЫЕ УСИЛИТЕЛИ МОЩНОСТИ МУС-2 и УМ-100
В некоторых случаях выходная высокочастотная мощность, развиваемая в. ч. постами ВЧА, ЭПО или соответствующими промежуточными усилителями, оказывается недостаточной для обеспечения надежной работы каналов связи по силовым линиям — например, при повышенном уровне помех или большой протяженности линии при отсутствии промежуточных подстанций. Для компенсации повышенных помех или большого затухания применяются высокочастотные усилители мощности МУС-2 и УМ-100. Усилители увеличивают выходную мощность в. ч. аппаратуры с +4,6 до +5,75 неп (с 10 до 100 вт). Усилитель МУС-2 работает в диапазоне частот 39—300 кГц, а УМ-100 — в диапазоне частот 39—500 кГц. Усилители рассчитаны для работы с несимметричным в. ч. кабелем с входным сопротивлением от 50 до 200 Ом при регулировке выходного сопротивления ступенями через 50 Ом. Вход усилителя рассчитан на подключение в. ч. постов с выходным сопротивлением 100 Ом.
Усилитель работает на лампах ГУ13. Электропитание осуществляется от сети переменного тока напряжением 127 и 220 в. Потребляемая мощность 800 ва. Усилитель выполнен в виде шкафа размерами 2 500X660Х500 мм, весом 238 кг. Необходимые для проектирования графические материалы приведены на рис. 3-52.
7. ВЫСОКОЧАСТОТНЫЙ ПОСТ ВЧА-СЧ
Для организации телефонных каналов связи в распределительных сетях 35—110 кВ предназначены в. ч. посты ВЧА-СЧ, работающие с переменой полос передачи и приема. Допускается параллельное включение в один канал связи до 10 постов с возможностью их связи друг с другом в любой комбинации.
Рабочий диапазон частот 40—500 кГц с фиксированной настройкой. Высокочастотные посты обеспечивают эффективную передачу полосы частот 300—2 300 Гц или 300—3 400 Гц. Полосы передачи и приема смежны, расстояние между их краями 600 Гц. Общая ширина линейного спектра при дуплексной работе составляет 6,8 кГц. В аппаратуре применяется двойное преобразование частот. Промежуточные частоты 8—12 и 12—16 кГц. Максимальный выходной уровень передатчика +4,1 неп. Помехозащищенность приемника по зеркальному каналу — не менее 5 неп на частотах 40—250 кГц и не менее 4 неп на частотах 250—500 кГц. Высокочастотный пост имеет электронную систему АРУ, управляемую контрольной частотой. При изменении затухания в. ч. канала на 4 неп АРУ обеспечивает изменение остаточного затухания всего на 0,35 неп.
Телефонная автоматика ВЧА-СЧ и система электропитания аналогичны автоматике и системе питания постов ВЧА-1ТФ и ВЧА-3ТФ.

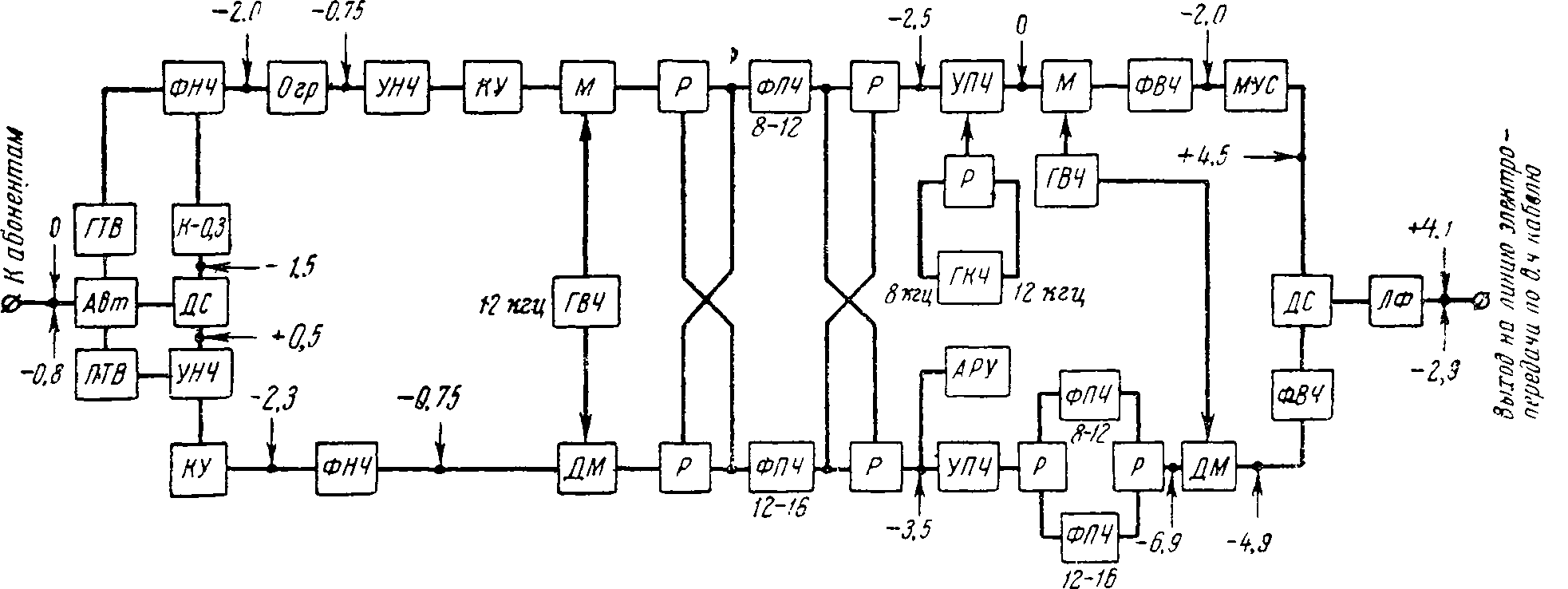

Рис. 3-53. Скелетная схема и диаграмма уровней в. ч. поста ВЧА-СЧ.
Частоты генераторов и полосы пропускания фильтров указаны в килогерцах, уровни — в неперах. Уровни приемного тракта указаны для канала с затуханием в. ч. тракта 7 неп.

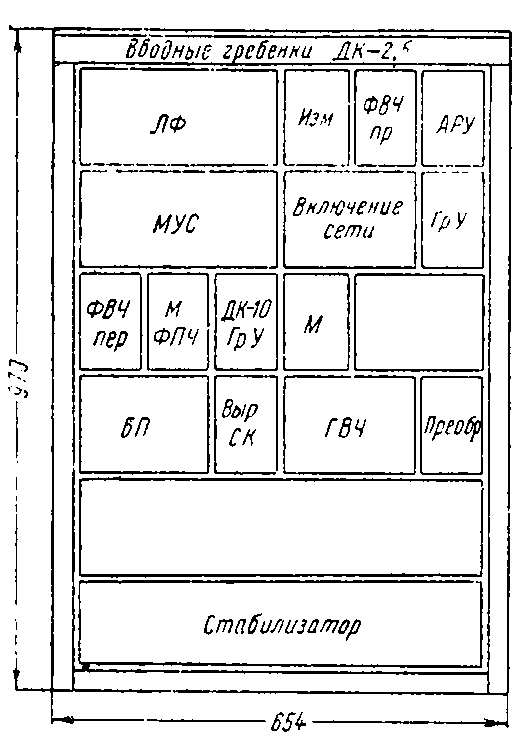

Рис. 3-54. Внешний вид стойки ВЧА-СЧ.
Мощность, потребляемая от сети переменного тока, 120 ва. Максимальный ток, потребляемый от аккумуляторной батареи, 4 а. Высокочастотный пост имеет блочную конструкцию. Блоки помещены в каркас размером 870x654x325 мм. Вес поста 50 кг. Пост работает полностью на полупроводниках. Типы используемых транзисторов П15, П401, П103, П203, П701.
На рис. 3-53 и 3-54 показаны блок-схема и внешний вид передней панели.
