Рассмотрим однофазную систему двух плоских шин, обращенных широкими гранями друг к другу (5 на рис. 1.2), считая поверхностный эффект резко выраженным. Для определения токораспределения сначала используем методику, изложенную в примере 4.3, затем в примере 4.4, и в заключение остановимся на методике, применимой только к плоским шинам, в которой не учитывается толщина шин.
Пример 4.5. Толщина каждой из шин однофазной системы а1 = 0,010 м, ширина ав = 0,168 м. Расстояние между осями шин D = 0,100 м. Ток I = 1440 А. Требуется определить токи Iв1 и Iв2 на вертикальных внутренней и удаленной сторонах периметра сечения шины и ток Iг на каждой из горизонтальных сторон.
Решение. 1. Ниже приводятся значения вспомогательных параметров, которые были определены по методике, изложенной в примере 4.3: k = 0,0245; b = 0,3326; с = 0,5660; β = b/k = 0,3326/0,0245 = 13,58; σ = с/k = 0,5660/0,0245 = 23,10; Fb = 1,7678; Fc = 1,172; К = In (4/k) = In (4/0,0245) = 5,096.
2. Определение токов: Iв1 = I(K — Fb)/K = 14 40(5,096 — l,768)/5,096 = 1440 · 0,653 = 940,3 A; Iв2 = IFC/K = 1440 · 1,172/5,096 = 1440 · 0,230 = 331,2 A; Iг = I х 0,5(Fb-Fc)K = 1440 · 0,5(1,768—1,172)/5,096 = 1440 · 0,0585 = 84,25 A.

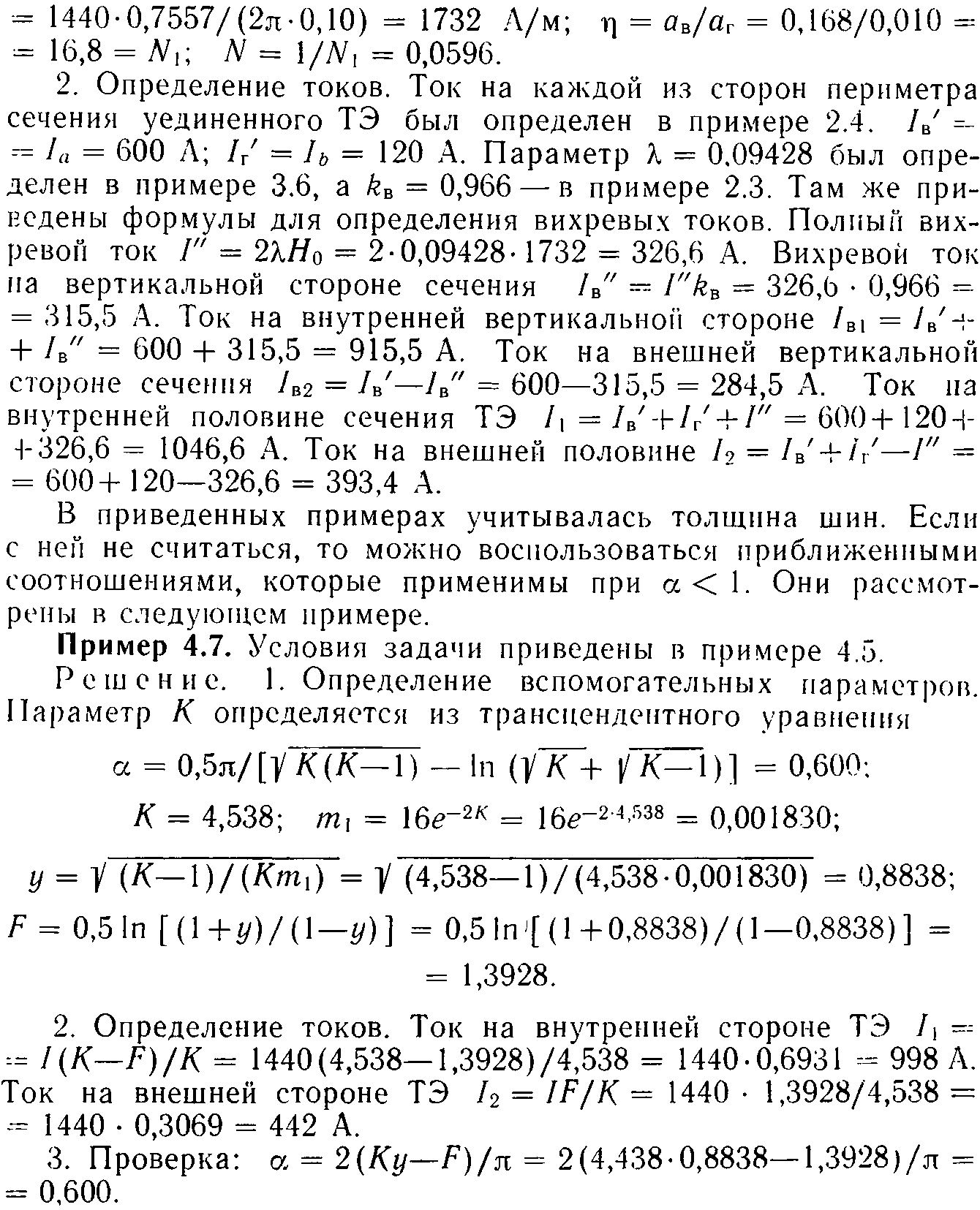

Пример 4.6. Условия задачи приведены в примере 4.5. При решении используются формулы, приведенные в примере 4.4.
Решение. 1. Определение вспомогательных параметров: α = D/aв = 0,100/0,168 = 0,60; kф = 0,7557; H0 = Ikф/2πD) =
