Монтаж электропроводов приклеиванием является перспективным методом и обладает рядом существенных преимуществ по сравнению с другими методами: исключаются пробивные работы, облегчаются условия труда монтажников, снижается стоимость выполняемых работ, сохраняется цельность и прочность оснований.
Из большой номенклатуры разработанных и испытанных клеев наиболее приемлемым по своим технологическим параметрам и прочностным характеристикам оказался клей БМК-5К на основе акриловой смолы с наполнителем каолином (табл.5-6).
Таблица 5-6
Состав клея БМК-5К (ТУ 36-978-68)
Компоненты клея | Количество частей по массе | Назначение компонент |
Смола БМК-5 | 180 | Клеющая основа |
Ацетон | 420 | Растворитель |
Каолин | 400 | Наполнитель |
Клей поставляют расфасованным в тубы емкостью в 0,1 дц3.
Применение метода приклеивания рекомендовано при монтаже электропроводок установочными плоскими проводами всех сечений и небронированными кабелями сечением до 16 мм2.
Крепление проводов и кабелей непосредственно к строительным основаниям не допускается, его производят с помощью специальных крепежных деталей, изготовляемых предприятиями из фенопласта, ударопрочного полистерола и т. п.
Непосредственно к основаниям разрешается приклеивать только пластмассовые ответвительные коробки и другие пластмассовые изделия, имеющие плоскую опорную поверхность не менее 6 см2 и массу не более 200 г.
Крепежные детали и изделия можно приклеивать к бетонным, керамзитобетонным, асбестоцементным, кирпичным, керамическим и стеклянным основаниям. Поверхность основания в местах приклейки должна быть сухой, ровной, очищенной от грязи, пыли, копоти.
Не рекомендуется приклеивать детали и изделия к гипсолитовым, оштукатуренным, окрашенным, побеленным строительным основаниям и сухой штукатурке, имеющим недостаточную прочность поверхностного слоя.
Совершенно непригодны для приклеивания сырые (с видимыми следами влаги) и пропитанные маслом поверхности.
Рис. 5-10. Приклеивание крепежных деталей к строительному основанию.
а — зачистка основания металлической щеткой; б — выдавливание клея из трубы на подготовленное основание; в — втирание клея в основание; г — выдавливание клея иа крепежную деталь; д — растирание клея на крепежной детали; е— приклеивание детали к основанию.
Клей марки БМК-5К имеет удовлетворительную характеристику на прочность приклеивания; минимальная удельная прочность при прямом отрыве по бетону, керамике и т. п. 5 кг/см2 и по кирпичу 1 кг/см2. Однако максимально допустимая нагрузка на одну приклеенную крепежную деталь не должна превышать 2 кг.
Качество и прочность приклеивания зависят от правильного приготовления клея и соблюдения технологических указаний.
Технологическая последовательность операций по приклеиванию крепежных деталей к строительному основанию показана на рис. 5-10.

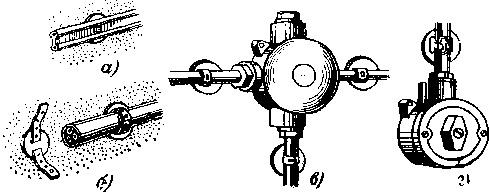

Рис. 5-11 Примеры монтажа электропроводок методом приклеивания.
а—крепление плоского провода на закрепах-кнопках Л-111; б — крепление кабеля марки ВРГ перфорированной лентой с кнопкой на закрепах-пряжках Д-112; в, г — приклеивание непосредственно к основанию соединительной коробки и полугерметического выключателя.
Прижатую к покрытой клеем поверхности деталь удерживают в таком положении в течение 3— 5 с (рис. 5-10,е). Сила схватывания клея после этого достаточна для удержания крепежной детали и массы приклеиваемого изделия. Прочность приклеивания, необходимая для производства дальнейших монтажных работ, достигается через 24 ч. Клей можно применять только при положительных температурах.
Норма расхода клея марки БМК-5К около 100 г на 100 креплений.
Приклеивание по сравнению с другими способами крепления проводов и установочных изделий повышает производительность труда более чем в 2 раза.
На рис. 5-11 приведены примеры монтажа электропроводок методом приклеивания.
К производству работ с клеем БМК-5К допускаются рабочие, прошедшие специальный инструктаж по технике безопасности и правилам обращения с клеем.
При работе с клеем необходимо соблюдать правила пожарной безопасности для легковоспламеняющихся жидкостей и меры предосторожности, связанные с его токсичностью.
