Нормы освещенности мест производства работ, проводимых вне зданий (табл. 3-15), предусматривают несколько меньшую освещенность, чем внутри зданий.
Это связано с тем, что вне зданий практически не выполняются особо точные работы, и кроме того создание высоких освещенностей на больших площадях требует сооружения сложных осветительных установок. Для освещения дорог, проездов, проходов и железнодорожных путей нормами установлены освещенности 0,5— 3 лк на уровне земли.
Таблица 3-15
Нормы освещенности мест производства работ, проводимых вне зданий
Разряд | Характеристика работы | Освещенности рабочей поверхности, лк |
XIV | Точные работы при отношении наименьшего размера объекта различения к расстоянию до глаз менее 0,005 | 50 |
XV | Работы средней точности при отношении наименьшего размера объекта различения к расстоянию до глаз 0,005—0,02 | 30 |
XVI | Работы малой точности при отношении наименьшего размера объекта различения к расстоянию до глаз 0,02—0,05, а также работы, требующие только общего наблюдения за ходом производственного процесса | 10 |
XVII | Грубые работы, требующие различения объектов при отношении наименьшего их размера к расстоянию до глаз 0,05 и более | - 5 |
XVIII | Работы, требующие различения крупных предметов, находящихся в непосредственной близости к работающему, или связанные только с общим обзором рабочих поверхностей | 2 |
Примечание. При наличии опасности травматизма нормы освещенности для работ XV и XVII разрядов следует повышать на одну ступень по табл. 3-12, т. е. для XVI разряда до 20 лк и для XVII разряда до 10 лк.
Светильники наружного освещения с лампами накаливания обычно устанавливают на опорах на высоте 6—7 м с расстояниями между опорами 20—40 м. При применении более мощных светильников с лампами ДРЛ увеличивают расстояние между опорами и их высоту.
Для освещения дорог более экономичны светильники наружного освещения с несимметричным светораспределением (рис. 3-14). Такие светильники рассчитаны так, чтобы наибольшая сила света была направлена вдоль дороги. Это достигается применением зеркальных отражателей 2 специальной формы и призматических прозрачных колпаков-преломителей 3. В таком преломителе как бы встроены ряды призм, преломляющие световые лучи и направляющие их в нужном направлении. Так как опоры для светильников располагаются вне проезжей части дорог, светильники выносят ближе к дороге. Для этой цели применяют светильники консольного типа (рис. 3-15).

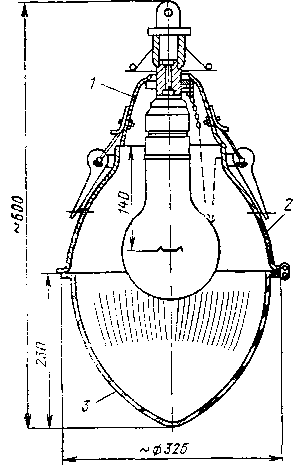

Рис. 3-14. Светильник наружного освещения с несимметричным светораспределением.
1 — корпус; 2 — отражатель: 3 — преломитель.
Рис. 3-15. Светильник консольного типа.
Освещение больших площадей осуществляют с помощью прожекторов.
У прожекторов в результате концентрированного светораспределения резко возрастает коэффициент усиления, т. е. сила света в направлении оси светильника. Благодаря этому обеспечивается освещение удаленных предметов.
В практике освещения наиболее распространены прожекторы заливающего света типов ПЗС (рис. 3-16) и ПЗМ. Корпус прожектора крепится к основанию с помощью полукруглой скобы-лиры, что обеспечивает возможность поворачивать прожектор вниз на 45° и вверх на 80°. Сама лира закреплена к основанию одним болтом и может вращаться вокруг вертикальной оси вместе со всем прожектором. Такое устройство позволяет регулировать направление светового потока уже смонтированного прожектора. В передней части корпуса установлена на петлях рама с защитным стеклом. Внутри корпуса расположен стеклянный зеркальный отражатель параболоидной формы.
Рис. 3-16. Прожектор ПЗС-45.
1 — корпус; 2 — петля шарнирная; 3 — сектор; 4 — цапфа; 5 — скоба-лира; 6 - стопор вертикального вращения; 7 — отражатель; 8 — патрон; 9 — направляющий винт; 10 —фиксатор фокусировки; 11— шнур; 12— кронштейн; 13 — стопор горизонтального вращения; 14 — основание; 15 — прокладка резиновая: 15 — защитное стекло; 17 — защелка; 18 — передняя рама.

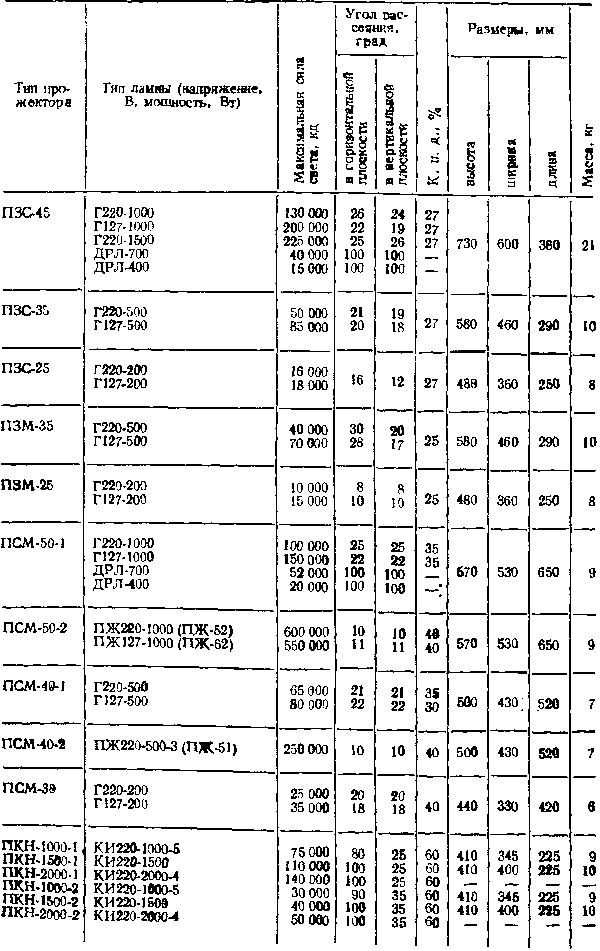

Таблица 3-16
Характеристика прожекторов
Лампа накаливания должна располагаться в корпусе так, чтобы светящаяся нить была в фокусе отражателя. Для возможности точной установки лампы патрон для нее закреплен в фокусирующем устройстве, которое позволяет вести регулировку снаружи корпуса. Прожекторы типа ПЗМ имеют такую же конструкцию, но снабжены стальным хромированным отражателем. У прожекторов типа ПСМ предусмотрен корпус-отражатель из алюминия. Поверхность отражателя отшлифована и анодирована. Прожекторы типа ПКН с прямоугольным нагревостойким защитным стеклом рассчитаны на применение галогенных ламп накаливания. Некоторые из приведенных прожекторов допускают применение ртутных ДРЛ или специальных прожекторных ламп накаливания ПЖ- Основные данные прожекторов приведены в табл. 3-16. Цифры в обозначении типа прожекторов ПЗС, ПЗМ и ПСМ соответствуют диаметру отражателя в сантиметрах. Во избежание ослепления людей в зоне действия прожекторов последние устанавливают на определенной высоте (табл. 3-17).
Таблица 3-17
Наименьшие высоты установки прожекторов заливающего света
Тип прожектора | Характеристика лампы | Наименьшая высота установки, м | |
Мощность. Вт | Напряжение, В | ||
ПЗС-35 | 500 | 220 | 17 |
ПЗС-35 | 500 | 127 | 20 |
ПЗС-45 | 1000 | 220 | 22 |
ПЗС-45 | 1000 | 127 | 30 |
При освещении больших территорий на прожекторных мачтах устанавливают группы прожекторов. Прожекторы устанавливают под некоторым углом друг к другу и небольшим наклоном вниз с тем, чтобы обеспечить возможно более равномерное освещение всей территории. Определение необходимых углов наклона и поворота, так же как и размещения мачт, проводится при проектировании и должно соблюдаться при монтаже. На небольших площадках (размером 3000—5000 м2) освещение может быть выполнено отдельными прожекторами с расстояниями между ними до 200 м.
