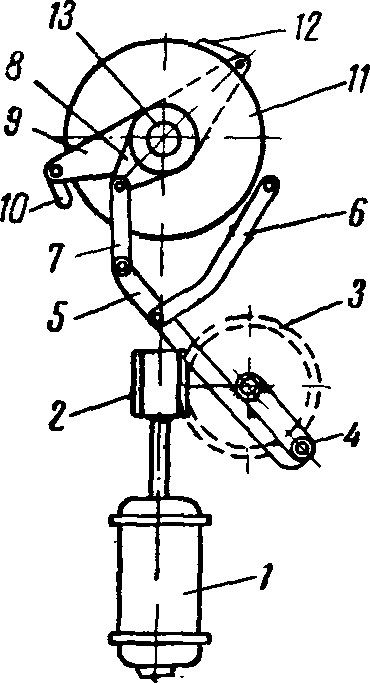

Рис. 9-5. Схема электродвигательного привода.
Электродвигательные приводы прямого действия построены на принципе непосредственной связи вала электродвигателя с механизмом выключателя, вследствие чего вращение электродвигателя влечет за собой поворот вала выключателя. Эти приводы в течение любого промежутка времени подводимую к ним энергию отдают механизму выключателя. Для крупных «выключателей с большим включающим моментом и с большой работой включения необходимые скорости включения могут быть получены при весьма мощных электродвигателях.
Из схемы электродвигательного привода (рис. 9-5) видно, что при вращении электродвигателя 1 посредством червяка 2 и червячного колеса 3 вращение передается кривошипу 4. В то время шатун 5 совершает колебательное движение, обусловленное подвеской 6. Посредством тяги 7 движение передается рычагу 8, свободно сидящему на валу выключателя 13. При вращении электродвигателя рычаг 9 ходит взад и вперед в пределах угла около 150°. Когда рычаг 9 движется по часовой стрелке, привод работает вхолостую; куб 12 механизма свободного расцепления 11 и тем самым поворачивает вал выключателя на требуемый угол.
При окончании процесса включения выключателя электродвигатель привода автоматически отключается от сети специальными быстродействующими контактами, а фрикционная муфта позволяет двигателю продолжать вращаться при остановившемся вале выключателя. Благодаря этому избегают ударов и избыток кинетической энергии вращающегося двигателя постепенно поглощается сопротивлением трения в муфте.
Электродвигательные приводы могут работать как от сети постоянного, так и переменного тока, что является их достоинством. Однако при коротком замыкании в сети станции в момент включения выключателя электродвигатель затормозится и, следовательно, откажет в самый критический момент. В этом заключается существенный недостаток этих приводов. Кроме того, электродвигательные приводы прямого действия конструктивно сложнее и дороже электромагнитных приводов. Поэтому эти приводы в Советском Союзе не выпускаются, хотя они находят применение за рубежом.
