Пожароопасными установками согласно ПУЭ VII4-2 считаются установки (в помещениях и наружные), в которых хранятся или применяются горючие вещества. Электрооборудование для них выбирается в соответствии с общими требованиями ПУЭ.
Пожароопасные помещения в зависимости от степени опасности и применения в них электрооборудования, аппаратов и электроконструкций подразделяют на классы: П-I, П-II, П-IIа и П-III. Класс пожароопасных помещений определяется технологами совместно с электриками, которые их проектируют или эксплуатируют. Проектная документация на монтаж электрооборудования в пожароопасных установках должна разрабатываться в соответствии с «Временной инструкцией по разработке проектов и смет промышленного строительства» СН 202—69, а также изменений и дополнений к ней.
Монтаж электрооборудования в пожароопасных установках должен выполняться в соответствии с «Временной инструкцией по монтажу электрооборудования пожароопасных установок напряжением до 1000 В» ВСН 294—72 Минмонтажспецстроя СССР.
Монтаж электрических машин. В пожароопасных установках стационарно устанавливаемые электрические машины должны быть выполнены в соответствии с ПУЭ. Монтаж электродвигателей в пожароопасных помещениях выполняется так же, как и в помещениях с нормальной средой, за исключением уплотнения вводных устройств. Исполнение вводных устройств должно соответствовать оболочке электродвигателя.
Электродвигатели, применяемые в помещениях класса П-II, должны иметь вводы для проводов или кабелей, а также вводные коробки непроницаемого исполнения для пыли. Вводные устройства, предназначенные для ввода труб, должны быть рассчитаны для применения стандартных труб и резинотканевых рукавов.
Для электропроводок пожароопасных установок всех классов следует применять стальные водогазопроводные легкие и обыкновенные трубы (ГОСТ 3262—62), а также тонкостенные электросварные трубы (ГОСТ 10704 63 *), приведенные в табл. 23.

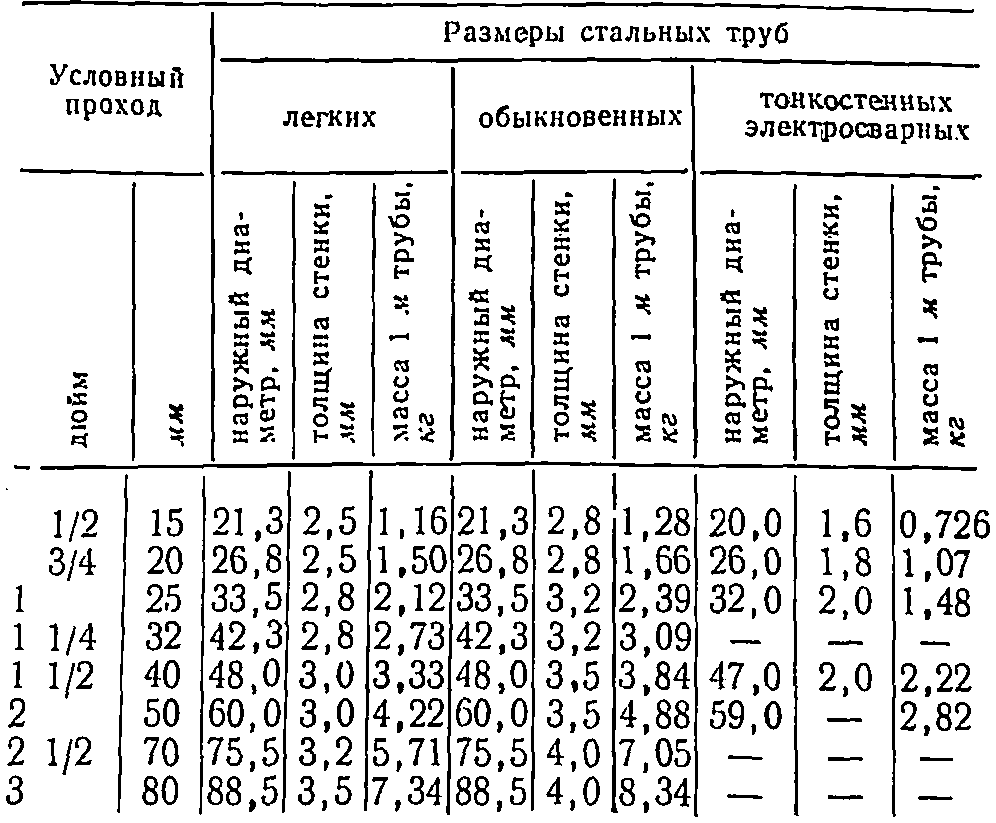

Таблица 23

Соединение труб между собой, а также с патрубками коробок, сальниками с аппаратурой и вводными коробками электродвигателей необходимо выполнить на трубной цилиндрической резьбе (для тонкостенных труб только накатной). Профиль и размеры резьбы должны соответствовать ГОСТ 6357—73. Для соединения труб следует применять соединительные стальные прямые муфты (ГОСТ 8955—59) и контргайки (ГОСТ 8968—59).
Уплотнение резьбового соединения следует выполнять подмоткой на резьбу пенькового волокна, пропитанного разведенным на олифе суриком, или лентой ФУМ.

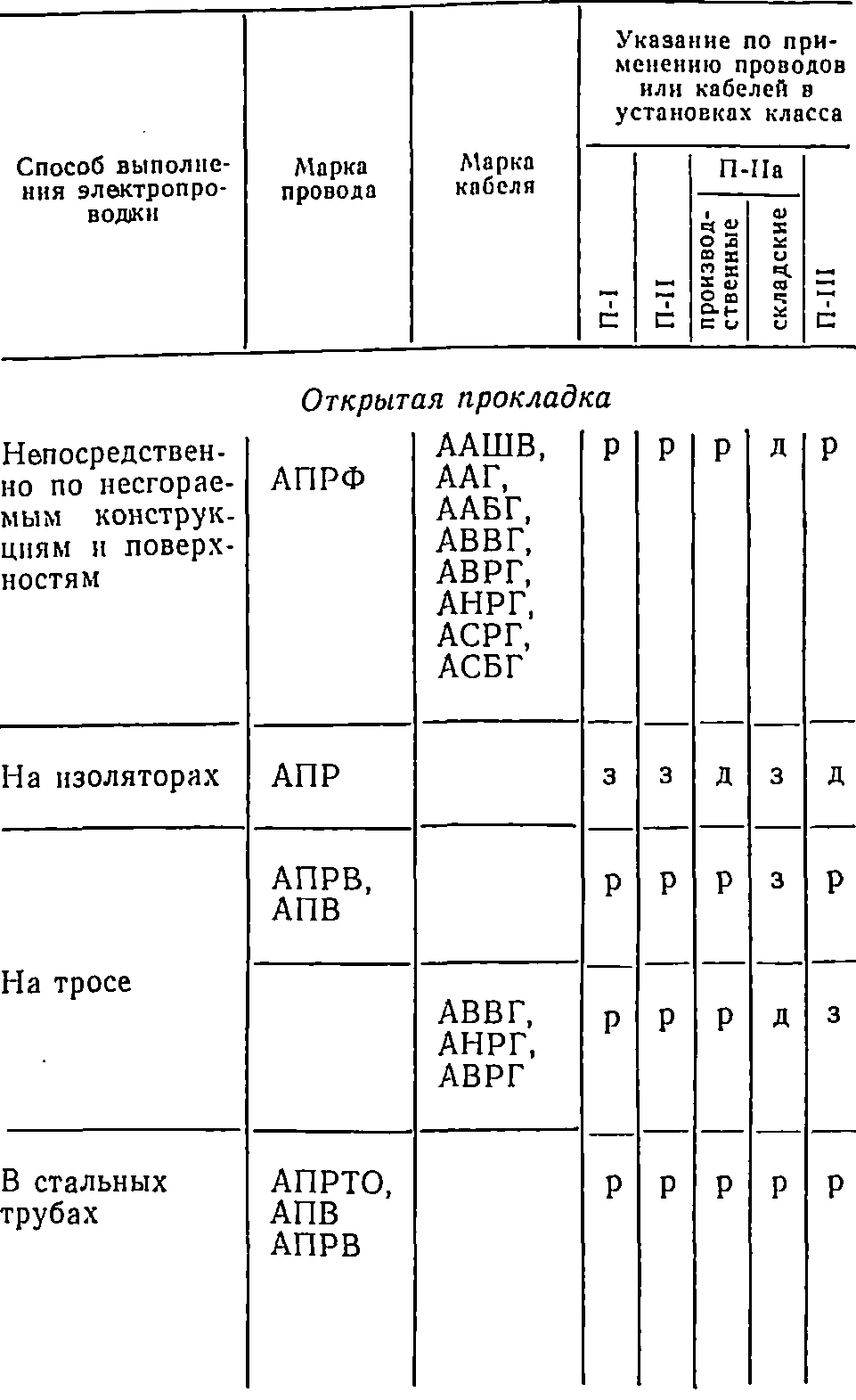

В пожароопасных помещениях всех классов для электропроводок запрещается применять полиэтиленовые, полипропиленовые и винипластовые трубы. Рекомендуется применять провода и кабели (бронированные и небронированные) с алюминиевыми и медными жилами с оболочкой, и покровом из материалов, не подлежащих горению, с изоляцией 660 В. Провода и кабели с полиэтиленовой изоляцией запрещается применять с любой оболочкой и покровом. Для электропроводки пожароопасных установок всех классов применяются провода и кабели, указанные в табл. 24.
При наличии специальных условий и требований вместо алюминиевых могут применяться провода и кабели с медными жилами аналогичных марок. Применение кабелей со свинцовой оболочкой ограничено и должно определяться требованиями окружающей среды. Применение бронированных кабелей допускается только на эстакадах, совмещенных с технологическими трубопроводами.
Монтаж пусковой аппаратуры. Пусковая аппаратура, стационарно устанавливаемая в пожароопасных установках, искрящая по условиям работы, должна быть смонтирована в исполнении, указанном в ПУЭ.
Пусковая аппаратура без искрящих условий работы, устанавливаемая в пожароопасных помещениях всех классов, должна быть смонтирована в закрытом исполнении. В пожароопасных установках всех классов ПУЭ допускают монтаж пусковых аппаратов в защищенном и открытом исполнении в шкафах, имеющих уплотненное исполнение. В пожароопасных установках всех классов рекомендуется устанавливать магнитные пускатели пыленепроницаемые типа ПМП и ПМЕ, пылезащищенные и пылебрызгонепроницаемые типа ПА, а также кнопки водозащищенного исполнения типа КУ-123.

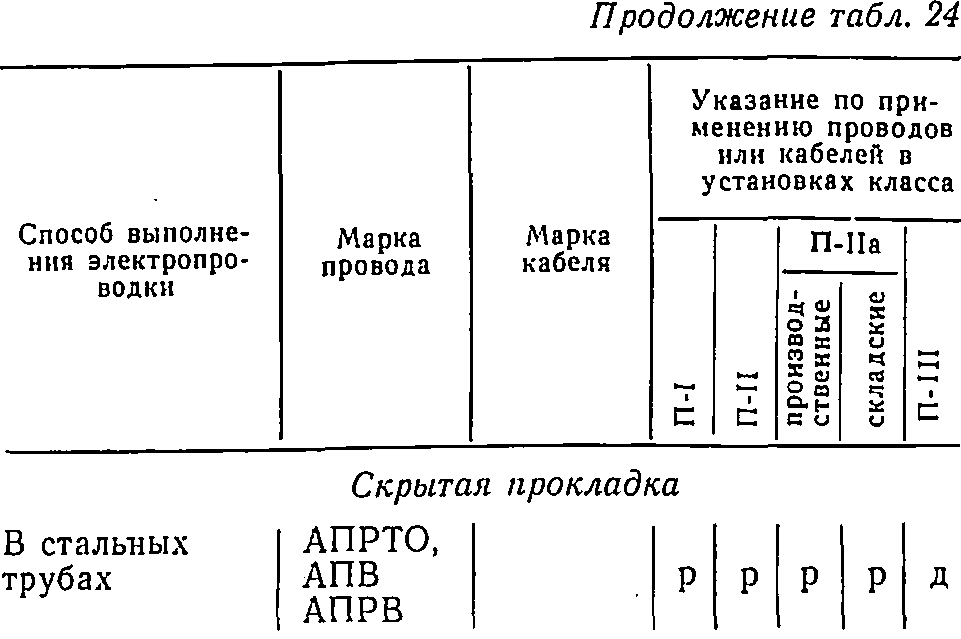

Таблица 24

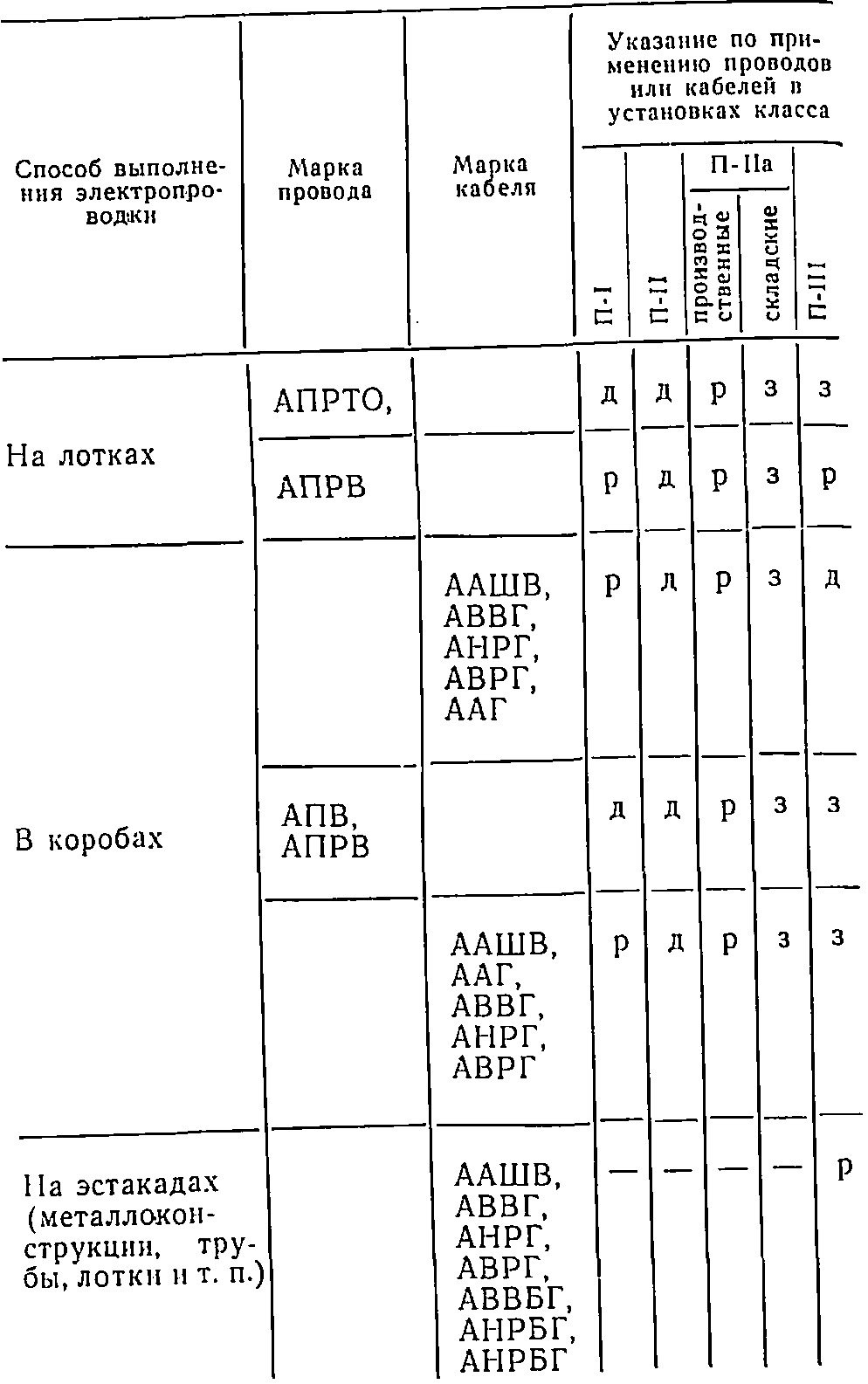

Продолжение табл. 24


Примечание. Обозначения: р — рекомендуется; д — допускается; з — запрещается.
Перед монтажом магнитных пускателей необходимо проверить их исправность. После установки их необходимо проверить правильность собранной схемы и четкость работы аппарата, а также надежность уплотнений и заземления.
Монтаж светильников. Согласно требованиям ПУЭ стационарно устанавливаемые светильники должны иметь исполнение, соответствующее указанному в табл. 25.
Согласно требованиям Инструкции по монтажу электрооборудования пожароопасных установок напряжением до 1000 В (ВСН 294— 72) рекомендуется применять светильники, указанные в табл. 26.
Светильники ППД (ППР)-100 и ППД (ППР)-200 имеют штепсельное соединение типа ШСВ-20, конструкция которого позволяет их устанавливать на трубе диаметром 3/4" или на крюке.

Таблица 25


Класс помещения ,и установки

Характеристика исполнения светильника

Степень защиты светильника от окружающей среды

П-I

Полностью пылезащищенное или полностью пыленепроницаемое

Р54 и /Р65

П-II

То же

Р54 и /Р65

П-IIа

Защищенное

П-III (наружные установки)

Закрытое и влагозащищенное

Для зарядки светильников применяют термостойкие провода ПРКС 0,75 мм2по ТУ 017— 64 или провода с аналогичными характеристиками. При установке на трубе ввод в светильник выполняется тремя проводами с наружным диаметром 3,5—5,5 мм. При крюковом подвесе светильника ввод выполняется небронированным кабелем диаметром 10—14 мм с уплотнением по оболочке.
Уплотнение в месте ввода проводов или кабеля осуществляется резиновыми кольцами, а при сочленении трубы диаметром 3/4" со штепсельным соединением — резиновой прокладкой.
Светильники типа СЗА имеют также штепсельное соединение типа ШСВ-20 и отражатель, к которому четырьмя замками крепят откидную раму со стеклом. Светильник СЗЛ1-1000 (СЗЛ1-500) монтируется на скобе, поставляемой заводом-поставщиком в комплекте. Светильник СЗЛ2-1000 монтируется на трубе диаметром 3/4" аналогично светильникам ППР (ППД). Светильник СЗЛЭ-1000 монтируется так же, как и светильник СЗЛ2-1000. Этот светильник имеет приспособление для крепления иа тросе диаметром 3—5 мм. Светильник ВПЛН-2Х100 имеет штепсельное соединение ШСВ-20. Конструкция светильника позволяет осуществить ввод в него кабелем или проводами в трубе диаметром 20 мм. Зарядку светильника необходимо выполнять в МЗУ.
Светильники ПВЛМ-2Х40, ПВЛМ-2Х80 имеют узел подвески. Их можно крепить непосредственно к потолку или конструкции. Конструкция светильника позволяет осуществлять их стыковку в линию, при которой питающие магистральные провода проходят внутри их коробов через розетки штепсельных соединений без нарушения их целостности. Каждый светильник присоединяется к магистральной сети с помощью вилки и розетки, размещенных на панели в его корпусе.
При производстве электромонтажных работ необходимо соблюдать правила техники безопасности согласно СНиП III-А. 11—70, СНиП III-И. 6—67, а также Правила устройства электроустановок.
