Электромонтажные работы, объекты, здания - Электрооборудование взрывоопасных установок

Взрывоопасными установками, согласно ПУЭ, считаются установки, в которых по условиям технологического процесса возможно образование взрывоопасных смесей, горючей пыли или волокон с воздухом при переходе их во взвешенное состояние.
Взрывоопасные установки в зависимости от степени опасности применения в них электрооборудования, аппаратов и электроконструкции подразделяют на классы: В-I, В-Ia, В-Iб, B-Iг, В-II и В-IIа. Взрывоопасные смеси имеют 4 категории (1, 2, 3, 4) и 4 группы (А, Б, Г и Д) [1].

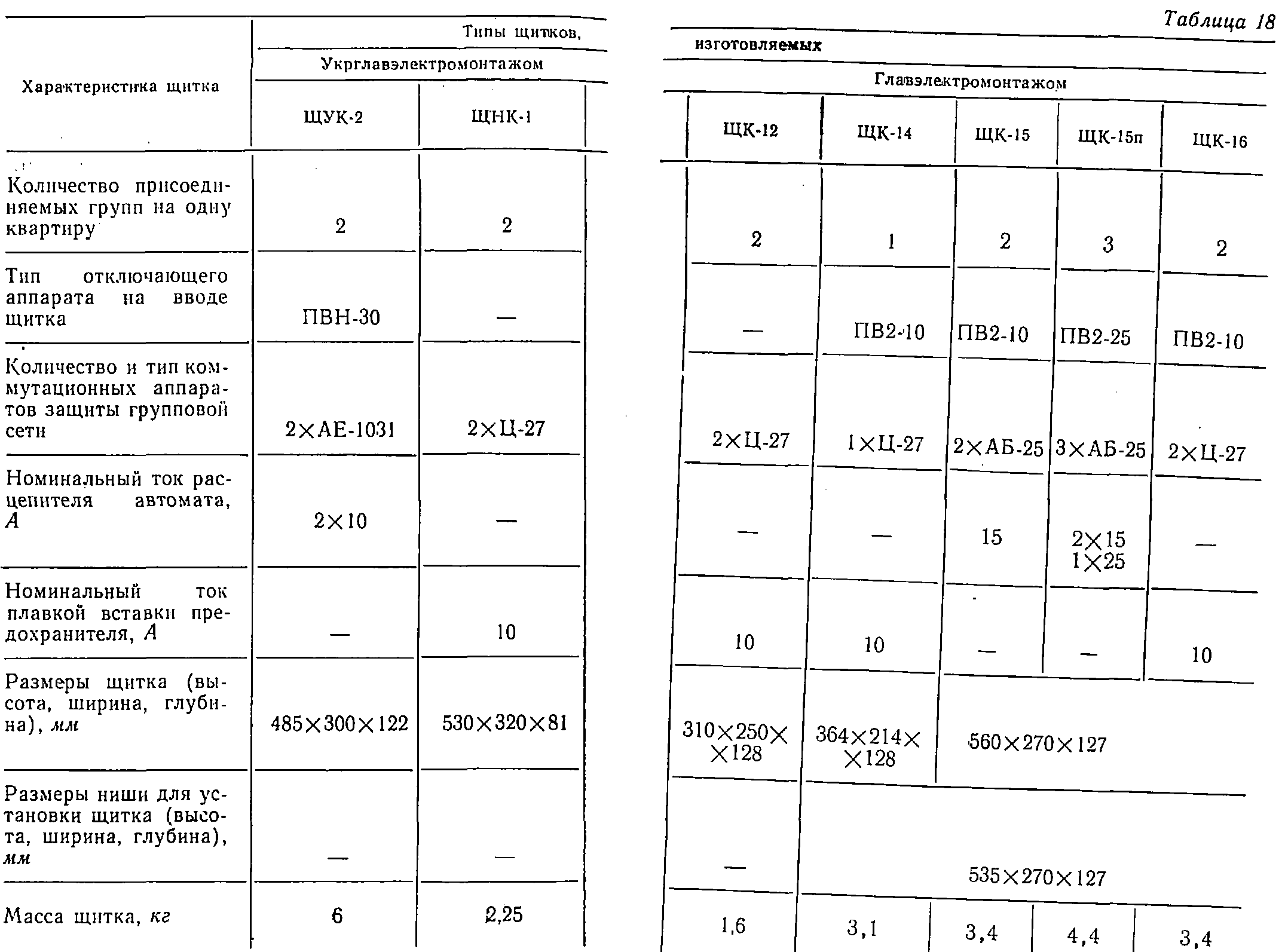

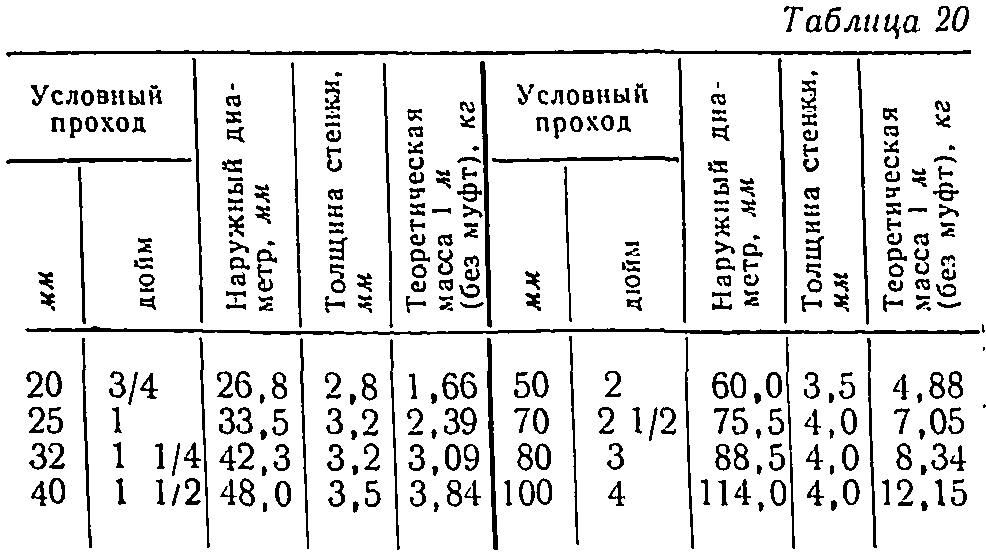

Согласно требованиям ПУЭ во взрывоопасных помещениях классов В-I и В-II, а также В-Ia, кроме осветительных сетей провода, и небронированные кабели должны прокладываться в стальных трубах, конструкция которых должна соответствовать способу прокладки. Присоединение электрооборудования к сети осуществляется кабелем или проводами, проложенными в стальных водогазопроводных трубах ГОСТ 3262—62 (табл. 20).
В зависимости от класса взрывоопасного помещения и исполнения соединительных частей трубной проводки согласно требованиям ПУЭ рекомендуется применять фитинги и коробки, указанные в табл. 21. Взамен фитингов ФЗП с 1974 г. Главэлектромонтаж изготавливает коробки типа КПЛ для трубных проводок взрывоопасных помещений, предназначенных для выполнения разделительных уплотнений в помещениях класса взрывоопасных В-I, В-Iа, В-II, В-IIа. Применение коробок КПЛ исключило трудоемкую и дорогостоящую операцию испытания разделительных уплотнений через трубопровод.

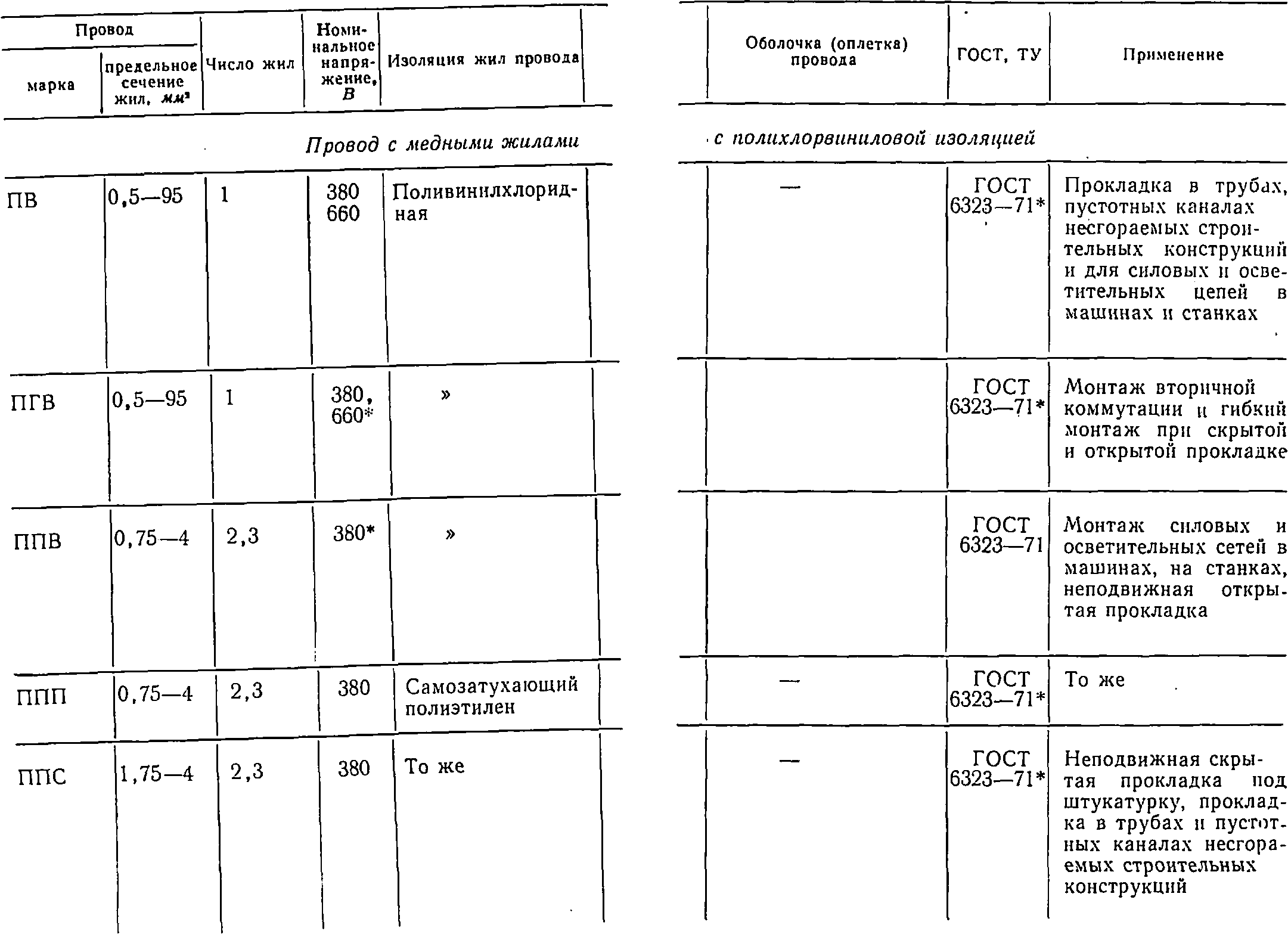

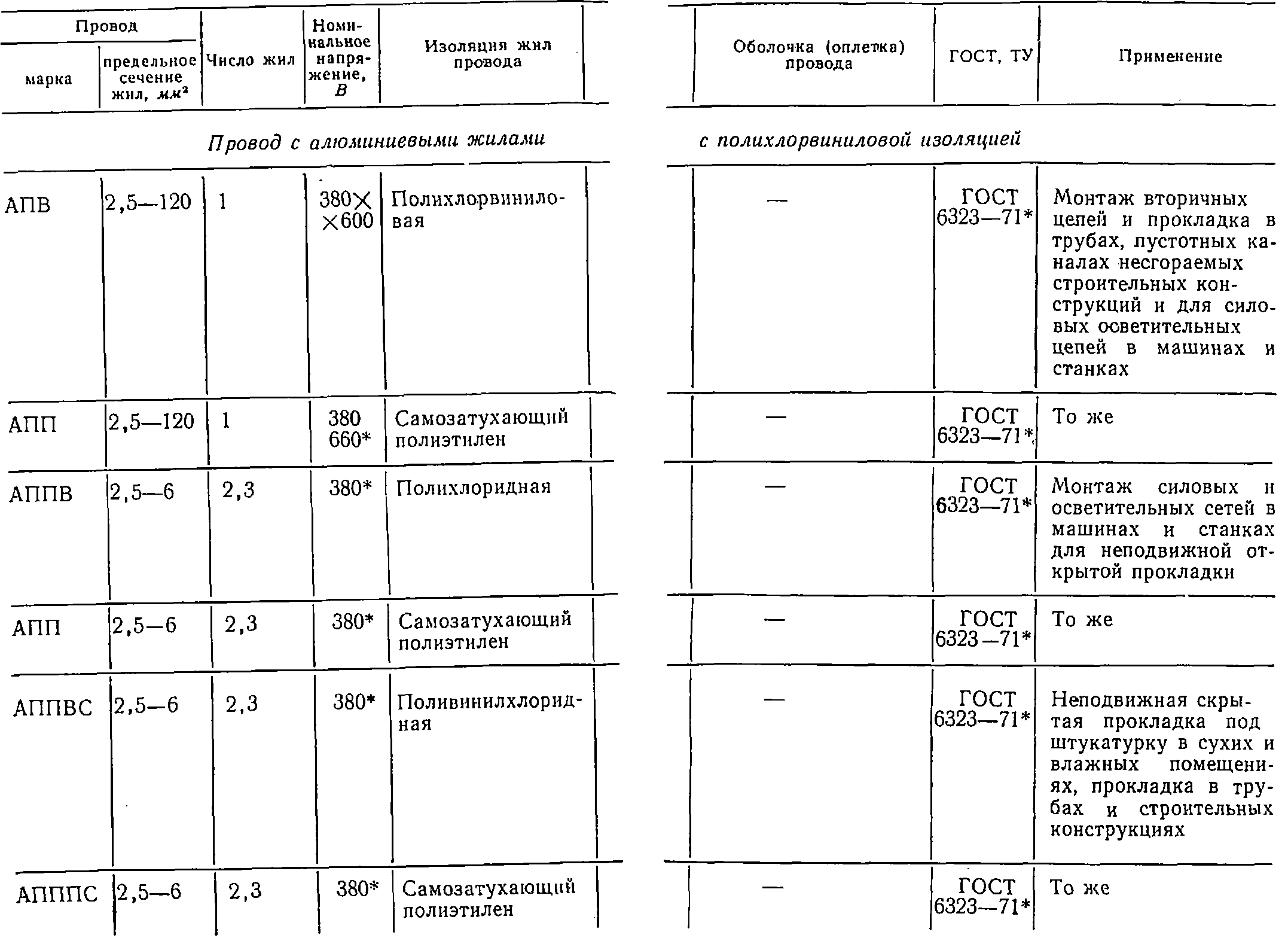

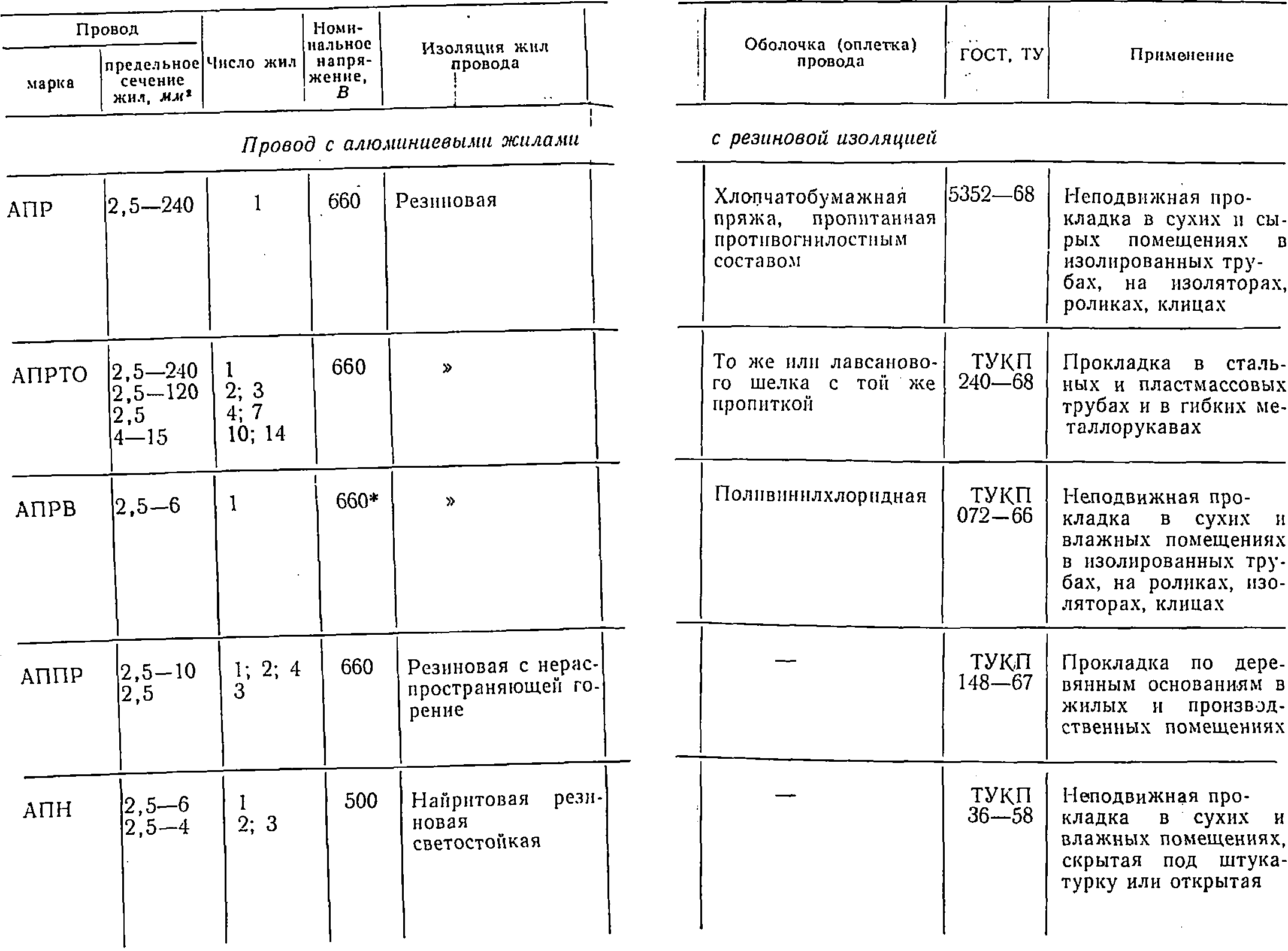

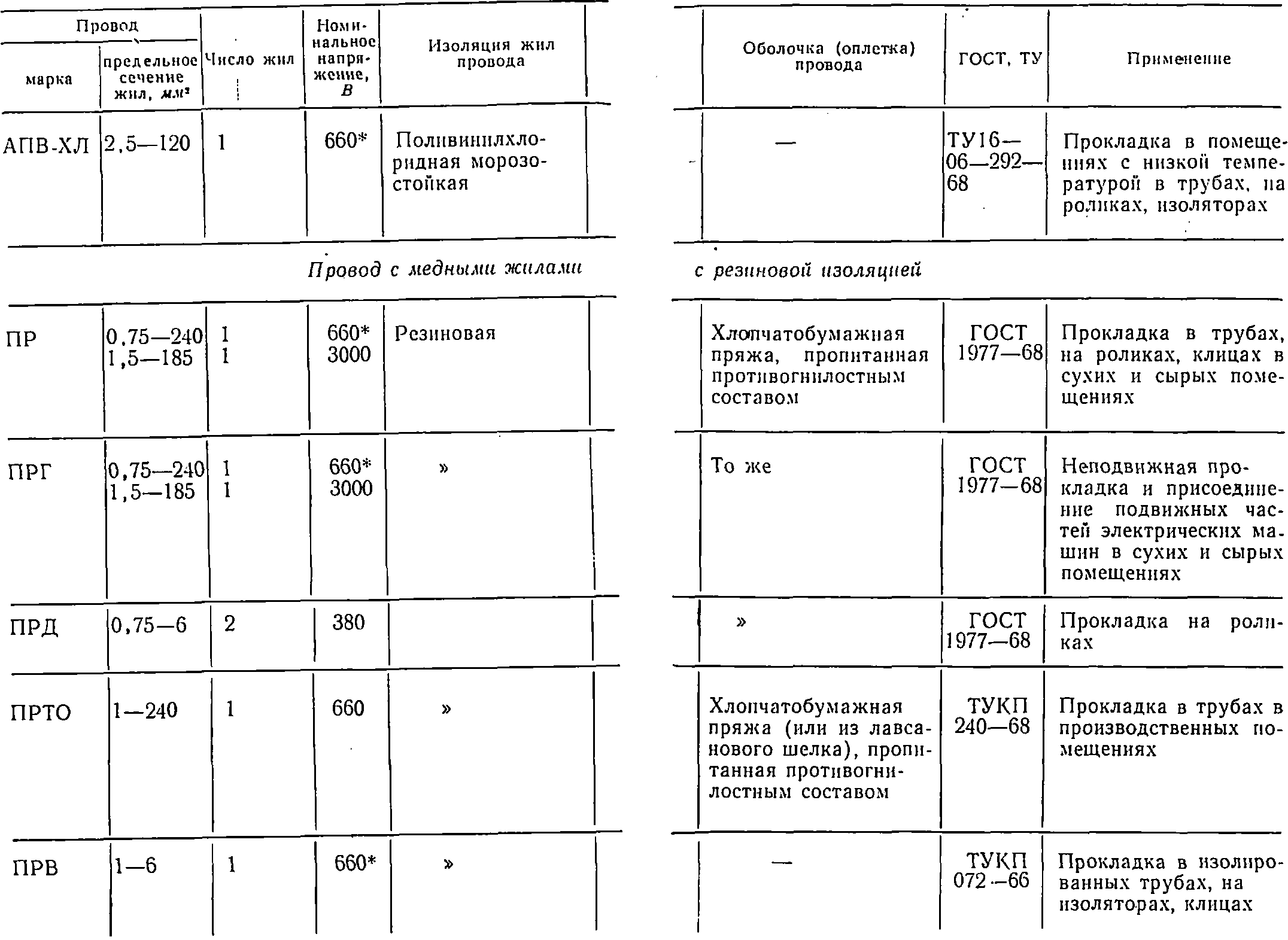

Таблица 19

* Провода на номинальное напряжение 380 В переменного тока могут применяться в сетях с номинальным напряжением до 500 В постоянного тока, а провода на номинальное напряжение 660 В переменного тока — в сетях с номинальным напряжением до 1000 В постоянного тока.

В настоящее время применяют четыре типа коробок КПЛ для труб с условным диаметром 20, 25, 40 и 50 мм соответственно (КПЛ-20, КПЛ-25, КПЛ-40 и КП Л-50) с уровнем взрывозащиты В4Т5 в исполнении В.

Коробка проходная с локальным объемом для испытания типа КПЛ в отличие от фитингов ФПЗ имеет три полости. После прокладки через коробку кабелей или проводов ее полости заполняются составом УС-65, а средняя полость остается для контроля степени уплотнения избыточным давлением воздуха. Испытание распределительного уплотнения коробки производится при помощи ручного насоса и тройника с манометром в течение 3 мин избыточным давлением 25 кгс/м² (250 кН/м²) рис. 19).
Соединение труб между собой и арматурой, а также с оборудованием или светильником должно выполняться на резьбе с применением ленты ФУМ. Присоединение трубной проводки к оборудованию или аппаратам следует выполнять стандартными сгонами с установкой муфты с контргайкой (рис. 20).
Монтаж кабельных вводов во вводные устройства электрических машин и аппаратов следует выполнять для помещений всех классов в металлических трубах или в герметическом металлорукаве.

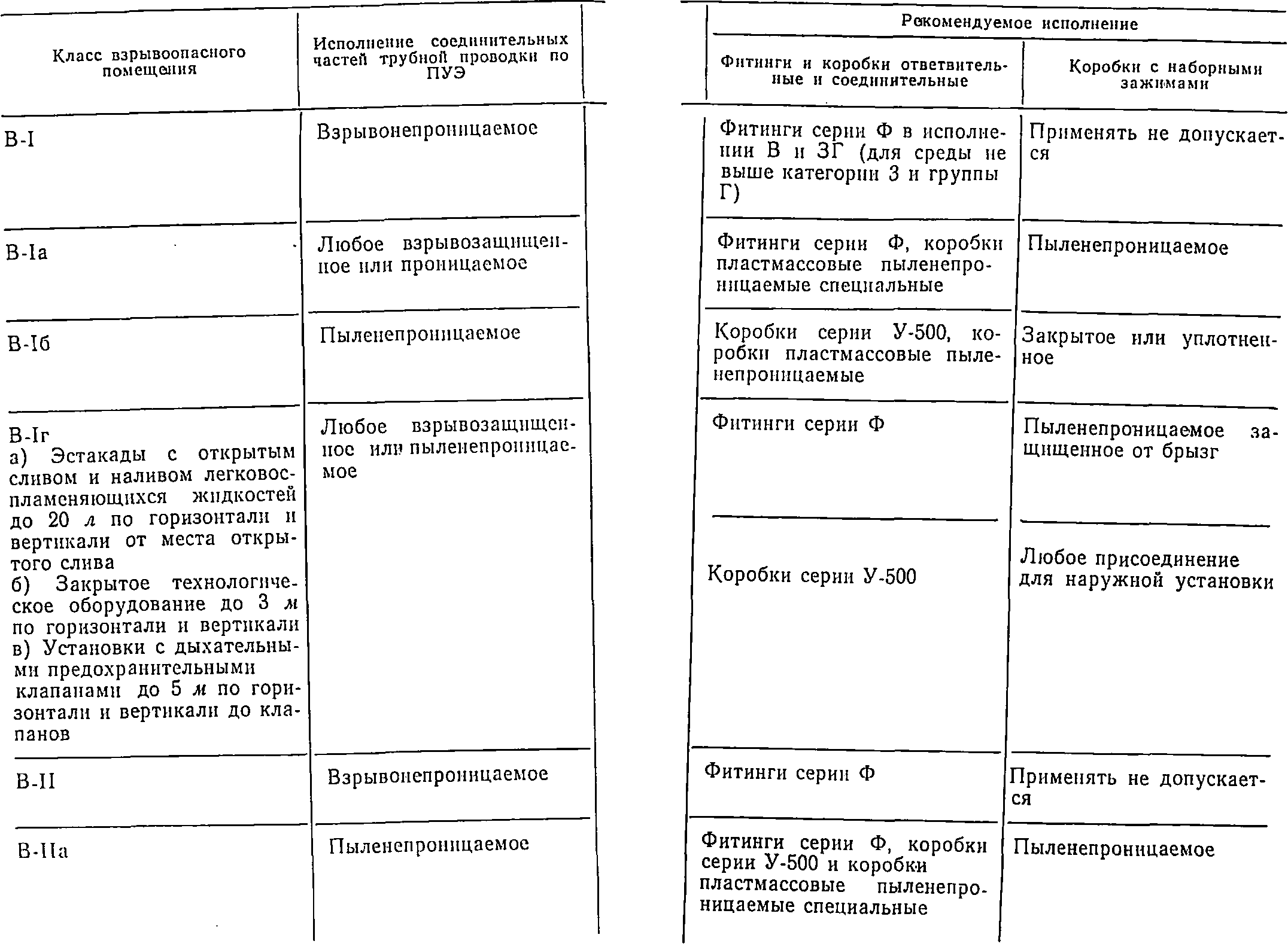

Таблица 21

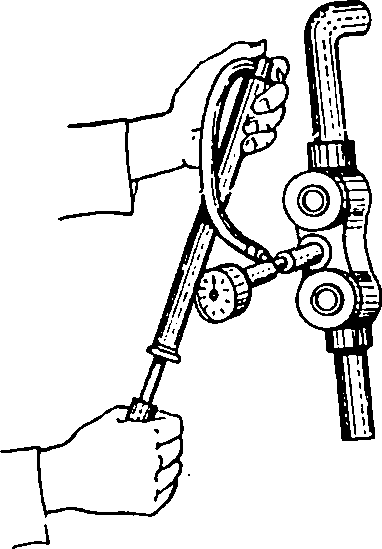

Рис. 19. Испытание разделительного уплотнения коробки КПЛ при помощи ручного насоса.

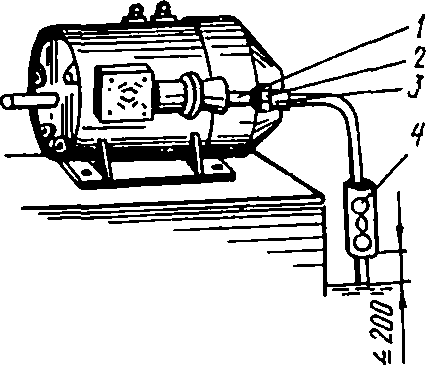

Рис. 20. Узел присоединения трубопровода к электродвигателю: 1 — сгон; 2 — контргайка; 3 — муфта; 4 — коробка КПЛ.

Тросовые электропроводки. При монтаже осветительных сетей переменного тока напряжением до 400 В во взрывоопасных помещениях классов В-Ia, В-Iб, В-IIа применяют тросовые проводки. Для них используют кабели, имеющие круглое сечение с общим диаметром не более 16 мм, с медными жилами сечением от 1,5 до 6 мм² марок НРГ, СРГ, ВРГ, ВВГ и с алюминиевыми жилами сечением от 4 до 6 мм² марок АВВГ, АНРГ, АСРГ, АВРГ. Допускается применять плоские двухжильные кабели. В качестве несущего троса необходимо применять стальные тросы-канаты из оцинкованной проволоки диаметром не менее 5 мм (ГОСТ 3062—69). Разрешается применять также стальную катанку диаметром не менее 6 мм (ГОСТ 2590—71) или стальную проволоку, предназначенную для воздушных ЛЭП (ГОСТ 5800—51 *). Технические характеристики этих тросов даны в табл. 22.

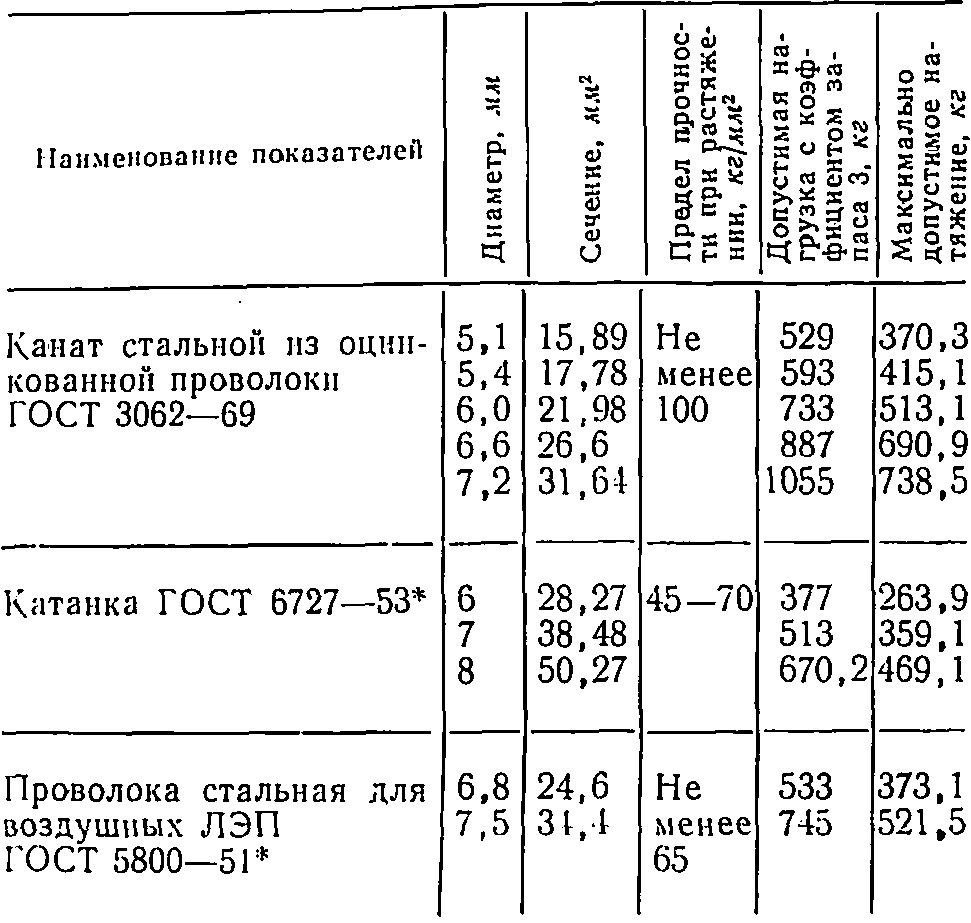

Таблица 22

Трос или проволока должны иметь стойкое покрытие к окружающей среде. Обычно их покрывают лаком ПХЛ или горячее покрытие поливинилхлоридом. Для скрепления петли в конце несущего троса применяют тросовые зажимы типа К299. Для концевого закрепления несущего троса применяют анкеры типа К 675 или К 676, устанавливаемые в строительных элементах здания (рис. 21).

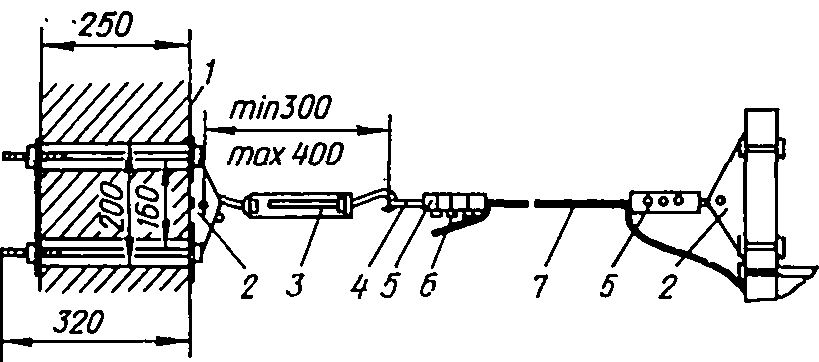

Рис. 21. Анкерное крепление несущего троса: 1 — уплотнение цементным раствором; 2 — анкер тросовый К300; 3 — муфта натяжная К679; 4 — коуш; 5 — зажим тросовый К299; 6 — конец троса для присоединения к магистрали заземления; 7 — канат.

Натяжение несущего троса осуществляется с одной стороны с помощью муфты К798, К804, или К805. В местах подвешивания светильников должно осуществляться промежуточное поддерживание троса с помощью проволочных подвесов. Для соединения их с тросом применяют зажимы типа К296. Соединение и ответвление кабелей тросовой проводки выполняется сваркой, опрессовкой или пайкой в соответствии с инструкцией МСН 139—67/ММСС СССР в коробках У-409, выпускаемых по ТУ 16—536. 249—71 ГМСС СССР.
Коробка специальная пластмассовая пыленепроницаемая (У-409) предназначена для выполнения в ней соединений и ответвлений кабелей марки ВРГ, СРГ, КРГ и других сечением от 2Х 1,5 до 4X4 мм² в помещениях класса взрывоопасности В-Ia, В-Iб, В-Iг и В-IIа. Коробка У-409 изготовлена в климатическом исполнении О для категории I—I по ГОСТ 15150—69 со степенью защиты оболочки I Р65.
Монтаж светильников должен быть выполнен на неподвижной опоре. Зарядку светильников следует выполнять проводами с медными жилами сечением 1,5 мм² марки ПРКС. При зарядке светильников необходимо помнить, что провода и кабели с резиновой и полихлорвиниловой изоляцией жил из-за недостаточной теплостойкости применять для зарядки не допускается. Зарядка светильников должна осуществляться тремя проводами (два — для питания светильника и один — для заземления). Несущий трос и все металлические части тросовой проводки должны быть надежно заземлены. Заземление несущего троса должно выполняться в двух точках.
