РАСПРЕДЕЛИТЕЛЬНЫЕ ПУНКТЫ И ЩИТКИ

В сетях переменного тока напряжением 380/220 и 220/127 В с глухозаземленной нейтралью на отходящих однофазных и трехфазных магистральных и групповых линиях промышленных и общественных зданий применяют пункты серии ПР-9000 и осветительные щитки серии СУ-9400 (рис. 8).

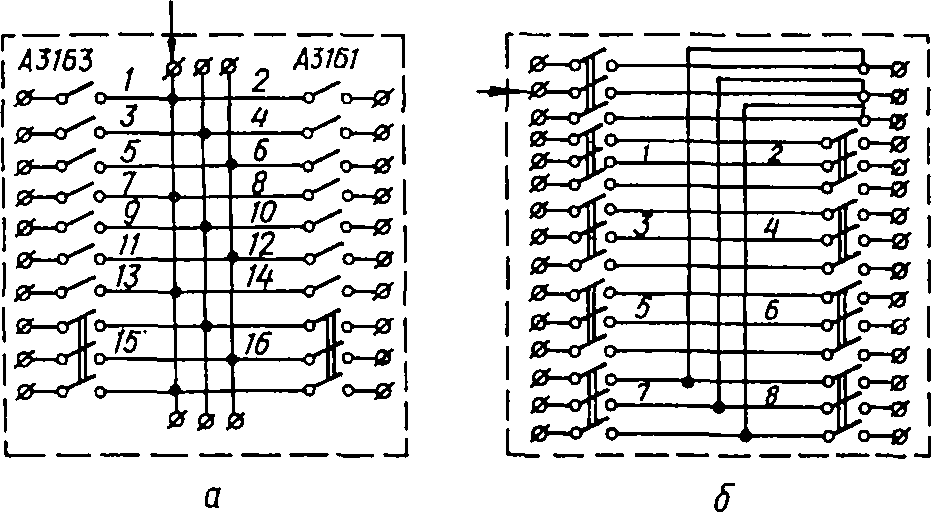

Рис. 8. Схема осветительного и распределительного щитка серий:
а — СУ-9400; б — ПР-9000 (1—16 и 1—8 — отходящие цепи).
Распределительные пункты серии ПР-9000 изготавливают заводы электропромышленности с однополюсными А3161 и трехполюсными А3163 автоматами на номинальный ток 50 А с тепловыми расцепителями, а также с трехполюсными автоматами А3120 на ток 100А и А3130 на ток 200А с комбинированными (тепловыми и электромагнитными) или электромагнитными расцепителями. Эти пункты рассчитаны на присоединение к ним проводов и кабелей питающих сетей сечением до 185 мм2.
Распределительные пункты изготавливают в навесном, стоячем и утопленном исполнении. При заказе линейных автоматов серии А3100 необходимо указать их плавкие вставки, величина которых может быть 15, 20, 30, 40 и 50 А.
Распределительный пункт состоит из металлического шкафа, в котором установлены автоматы серии А3100. Снаружи шкаф прикрыт дверцей и имеет верхнюю и нижнюю крышки. В шкафу справа установлены в горизонтальном положении автоматы, а слева смонтированы их главные шины, к которым присоединены зажимы верхних контактов. Зажимы нижних контактов автоматов предназначены для присоединения отходящих линий. Ввод и вывод проводов осуществляется через нижнюю и верхнюю крышки навесного и утопленного исполнения и через верхнюю крышку стоячего исполнения.
Пункты ПР-9000 с трехполюсными автоматами А3120 монтируют на отходящих линиях для обеспечения коммутации осветительных установок с лампами ДРЛ. Групповые щитки серии СУ-9400 изготавливают в защищенном исполнении с однополюсными и трехполюсными автоматами А3161 и А3163 с номинальным током 50 А с токовым расцепителем. Щитки предназначены для установки в нишах стен и зданий с нормальной средой и рассчитаны на ввод проводов и кабелей сечением до 95 мм2. Ввод выполняется через верхнюю или нижнюю крышку щитка.

ЩИТКИ ДЛЯ ПРОМЫШЛЕННЫХ ОБЪЕКТОВ

В соответствии с ГОСТ 8709—62 Главэлектромонтаж изготавливает осветительные щитки серии ОП, предназначенные для приема и распределения электроэнергии в сетях переменного тока напряжением 380/220 В с глухо- заземленной нейтралью.
Защита отходящих линий от перегрузки и токов короткого замыкания осуществляется в щитках автоматом АБ25 или АЕ-1000 с расцепителем па номинальный ток 15 или 20 А.
Щитки серии ОП изготавливают на 6—12 однофазовых групп для монтажа на стене здания. Основные данные щитков приведены в табл. 7.
Таблица 7


Тип щитка

Количество однофазных групп

Размеры щитка, (длина, ширина, высота), мм

Размеры между осями крепления на стене здания, мм

Стоимость щитка, руб.

высота

ширина

ОП-6

6

374X140X252

190

254

10,8

ОП-12

12

500X140X252

190

380

19,0

Щитки рассчитаны на ввод и присоединение к одному зажиму двух медных или алюминиевых проводов сечением до 50 мм2 и присоединение отходящих проводов сечением до 6 мм2. Степень защиты щитков соответствует 1Р4Х согласно ГОСТ 14254—69. Для этих же целей в соответствии с ГОСТ 8709—62 Главэлектромонтаж выпускает осветительные щитки серии ОЩ и ОЩВ. В отличие от щитков ОП в них смонтирован на вводе автомат А 3114/7 или зажимы и автоматы А3161 или А63 на отходящих линиях с тепловыми расцепителями на номинальный ток 15, 20 или 25 А. Основные данные для выбора и монтажа щитков на стене здания указаны в табл. 8.
В соответствии с ГОСТ 8709—62 Укрглавэлектромонтаж изготавливает групповые осветительные щитки типа ЩО и УЩОГ (табл. 9) для монтажа внутри промышленных, административных и общественных зданий (рис. 9).

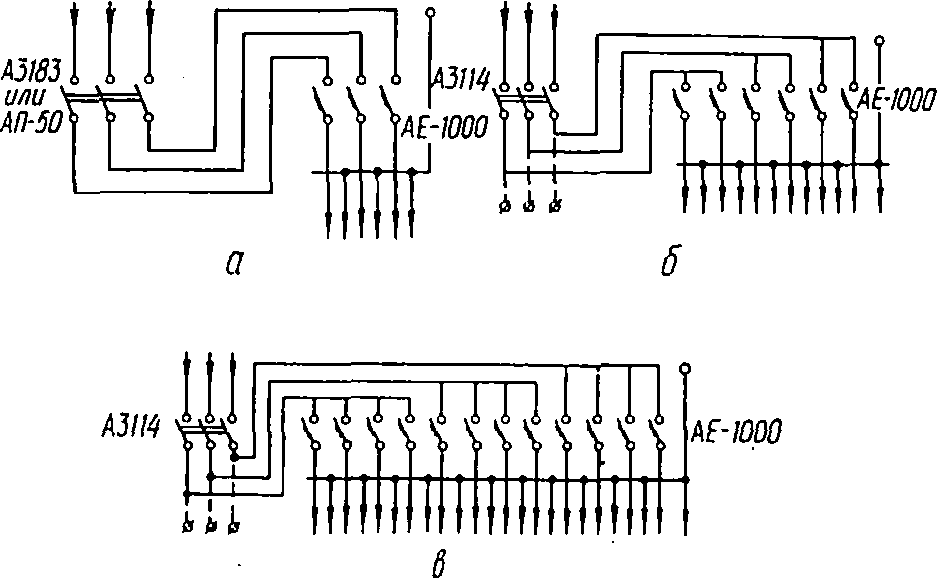

Рис. 9. Схемы осветительных щитков:
а — ЩОГ-3; б - ЩОГ-6 11 УЩОГ-6; в — ЩОГ-12 и УЩОГ-12.

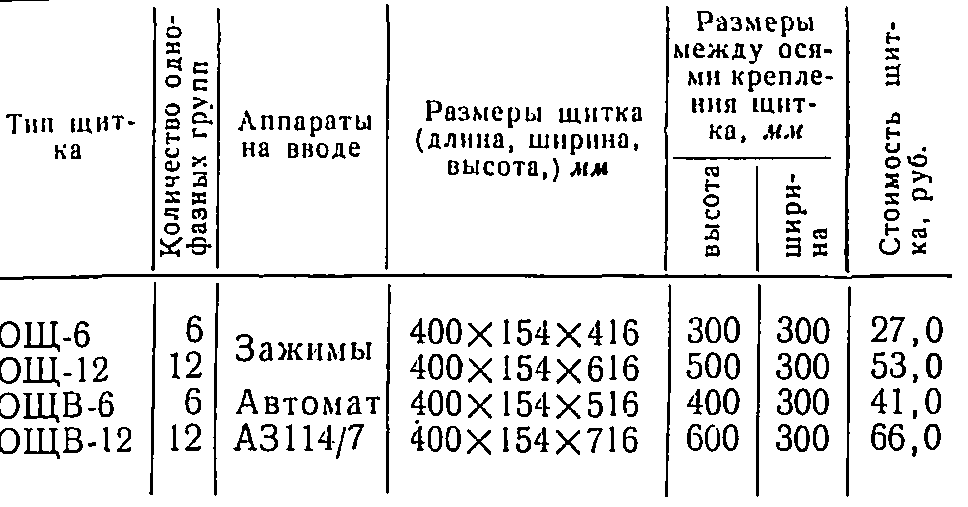

Таблица 8

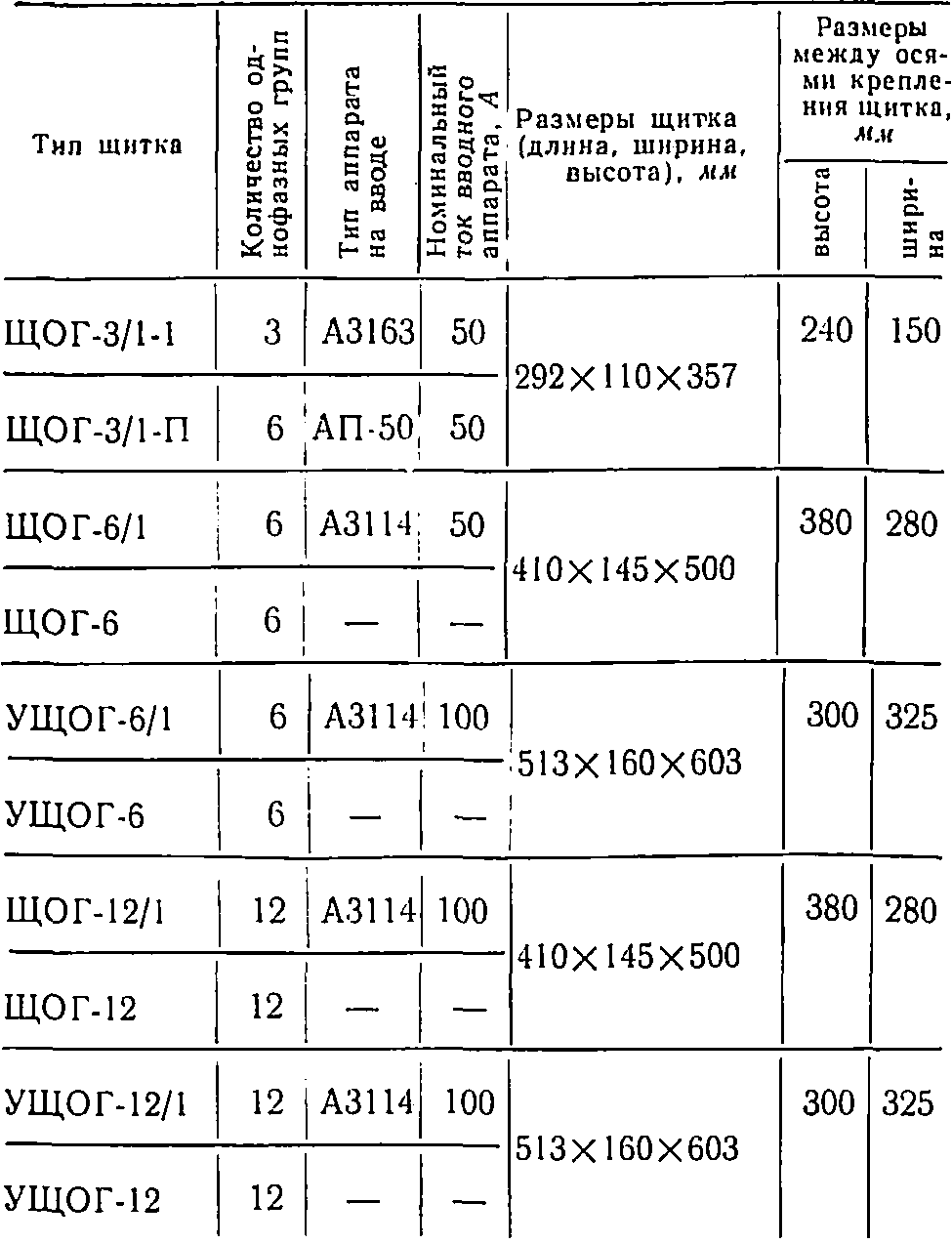

Таблица 9

Щитки предназначены для приема и распределения электроэнергии в осветительных сетях переменного тока напряжением 380/220 В с глухозаземленной нейтралью. Для защиты от перегрузки и токов короткого замыкания отходящих линий в щитках смонтирован автомат типа АЕ-1000 с комбинированным расцепителем на 16 А. Однако по согласованию с заказчиком могут быть установлены автоматы с расцепителем на 25, 10 и 6 А. Конструкция щитка позволяет осуществить ввод питающей линии как сверху, так и снизу. Степень защиты щитков соответствует Р20 согласно требованиям ГОСТ 14254—69 и климатическому исполнению 1 и Т, а также категории размещения 3 по ГОСТ 15150—69. Все щитки типов ЩОГ имеют настенное исполнение и устанавливаются на стене, а щитки типа УЩОГ — утопленное исполнение и монтируются в нише.

СВЕТИЛЬНИКИ

Для электроосвещения помещений жилых, общественных и промышленных зданий применяют большое количество разных светильников, отличающихся друг от друга конструкцией и назначением. При установке светильников необходимо обращать внимание не только на качество монтажа и безопасность обслуживания, но и на допустимую высоту подвески.
Наиболее эффективным способом монтажа светильников является индустриальный. Для установки укрупненных блоков светильников, смонтированных в МЗУ, широко применяют типовые кронштейны, траверсы, стойки и другие конструкции заводского изготовления, которые крепят к строительным основаниям дюбелями с применением пиротехнических средств.
Монтажная организация доставляет на объект монтажа в специальном контейнере укрупненные узлы и блоки светильников, изготовленные МЗУ или заводом-поставщиком. Блоки светильников предварительно проверяют на свет на специальных стендах, а затем доставляют на объект. Для установки светильников или блоков применяют различные механизмы и приспособления. Для выполнения электромонтажных работ по монтажу электроосвещения на высоте до 6,5 м в помещениях производственных зданий применяют передвижную гидравлическую подъемную платформу типа ГМПП-5Д (рис. 10).

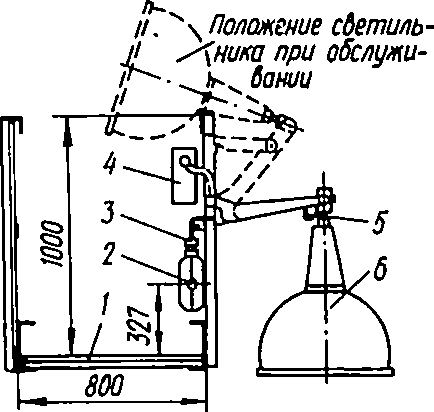

Рис. 11. Установка светильника с лампой ДРЛ на кронштейне типа КПР-М на светотехническом мостике: 1 — сплошной настил мостика; 2— ответвительная коробка У-257; 3 — штепсельный разъем; 4— ПРА; 5 — провод ПГВ 3X1/5 в полихлорвиниловой трубке; 6 — светильник с лампой ДРЛ.

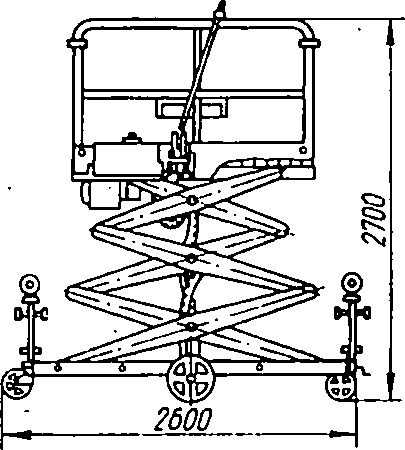

Рис. 10. Передвижная гидравлическая подъемная платформа типа ГМПП-5Д.

В зависимости от конструкции светильник подвешивают на крюк или навинчивают на трубу или патрубок кронштейна. Для установки светильников с лампами накаливания массой до 6 кг на стенах и колоннах применяют кронштейны У-114, крепление которых осуществляют дюбелями, болтами, пристрелкой. Применяют также кронштейны К. 984. При подвеске светильников на крюке массой до 6 кг применяют держатель У25 м. При установке светильников непосредственно к потолку перекрытия, состоящего из пустотелых плит, применяют крюк типа У623, а для перекрытий из сплошных плит — крюк У625.
Установка светильника с лампой ДРЛ на кронштейне типа КРП-М на светотехническом мостике показана на рис. 11. Некоторые типы светильников имеют унифицированные узлы подвески. Например, светильники типа ППД (ППР) — 100 и ППД (ППР) —200 устанавливают на трубе диаметром 3/4" или на крюке, а светильники типа ППД (ППР) —500 можно устанавливать еще на специальном монтажном профиле.
Светильники данной конструкции в пыленепроницаемом или пылезащищенном исполнениях применяют для освещения производственных и складских помещений П-I, П-II, П-IIа.
Светильник состоит из металлического корпуса, встроенного штепсельного соединения типа ШСВ-20 (вилка и розетка) и эмалированного отражателя с защитным колпаком. Монтаж и установка светильника могут быть выполнены за один этап.
В случае необходимости конструкция светильника позволяет выполнить его установку в два этапа. На первом этапе может быть установлена только верхняя часть корпуса светильника вместе с розеткой штепсельного соединения, а на втором — остальная.
Завод-поставщик в соответствии с ТУ 017-64 производит зарядку светильника от патрона до вилки штепсельного соединения термостойкими проводами марки ПРКС 0,75 мм2 или других марок с аналогичными характеристиками. Зарядка розеток светильников сетевыми проводами должна выполняться в МЗУ.
При монтаже светильника на трубе соединение трубы с розеткой светильника производится накладной гайкой. Присоединение светильников к сети производится небронированным кабелем диаметром 10—14 мм или тремя проводами наружным диаметром 3,5—5,5 мм, проложенными в трубе диаметром 3/4".
Для освещения производственных и складских помещений классов П-I, П-II, П-IIа широко применяют светильник типа ПВЛМ в пыленепроницаемом или пылезащищенном исполнении. Светильник состоит из узла подвески, корпуса и панели в сборе, ламп и решетки. Конструкция светильника позволяет крепить его непосредственно к потолку, а также при помощи штанги длиной до 500 мм.
При креплении светильника к потолку монтаж производят в несколько стадий. После разметки места установки светильника узел его подвески крепят к потолку капроновыми дюбелями. К нему подвешивают остальную часть светильника. В зависимости от необходимости предусматривают раздельную подвеску каждого узла светильника. Например, после установки узла подвески и корпуса светильника остальные узлы его можно смонтировать через определенное время. Конструкция светильника позволяет осуществить установку его в линию при помощи ниппеля, двух гаек, прокладок и двух втулок.
При стыковке светильников в линию питающие магистральные провода пропускают через розетки штепсельных соединений каждого светильника. Подключение светильника к сети осуществляется через контакты розетки без нарушения целостности проводов.
Для общего освещения помещений общественных и административных зданий с нормальной средой применяют потолочные светильники унифицированной серии Л2010 с люминесцентными лампами мощностью 20, 40, 65 и 80 вт. Из 90 исполнений этих светильников чаще всего применяют двух,-четырех- и шестиламповые светильники. Светильник этой серии состоит из съемной панели, на которой смонтирован пускорегулирующий аппарат (ПРА), отражатель, корпус и рассеиватель.
Двухламповый светильник крепят к потолку в двух точках, четырех- и шестиламповый — в четырех с помощью дюбелей или анкерных болтов. Концы дюбелей и болтов при установке должны отстоять от основания потолка на 15 м.
Светильники всех исполнений, кроме 12 и 13 этой серии, собирают в линию с зазором 5 мм, а 12 и 13 — с зазором не менее 100 мм. Провода питающей сети вводят в светильник через отверстие в отражателе и присоединяют к розетке штепсельного разъема, установленной на отражателе.
