МОНТАЖ ЭЛЕКТРООБОРУДОВАНИЯ СПЕЦИАЛЬНЫХ УСТАНОВОК
ЭЛЕКТРООБОРУДОВАНИЕ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИИ

Монтаж питающей сети. Электроснабжение жилых и общественных зданий осуществляется четырехпроводными питающими электросетями напряжением 380/220 В с глухозаземленной нейтралью.
Питающей электросетью согласно ПУЭ считают линию от подстанции или ответвление от ЛЭП до вводного устройства, а также от них до щитов, пунктов и щитков. Вертикальный ее участок между этажами здания называют стояком. Участок питающей сети от распределительного щита до этажного щитка первого этажа жилого здания называют распределительной сетью. Присоединение жилых и общественных зданий к городской подстанции осуществляют воздушным или кабельным вводом. Воздушный ввод состоит из ответвления от воздушной линии электропередачи. Для ответвления применяют голые алюминиевые провода марки А (ГОСТ 839—74), сталеалюминиевые провода марки АС (ГОСТ 839—74), стальные многопроволочные провода марки ПС, ПСМ (ГОСТ 5800—51 *) и однопроволочные марки БСМ-1, БСМ-2 (ГОСТ 3822—61 *). Допускается применение проводов марки БА-4, АСВ-1 и АСВ-2.
Провода ответвления на концевой опоре должны иметь глухое крепление. Присоединение проводов ответвления к проводам питающей воздушной линии электропередачи осуществляется болтовым плашечным зажимом типа ПАБ, ПС, ОАС-1, ОАС-2 или сжимом У867.
При монтаже ответвления необходимо соблюдать требования ПУЭ: расстояние между проводами ответвлений и от них до выступающих частей жилого здания должно быть не менее 200 мм, а от провода ответвления до тротуаров и пешеходных дорожек — не менее
3,5 м. При установке вводного изолятора на конструкции здания необходимо, чтобы расстояние от проводов ответвления, закрепленных на нем, до земли было не менее 2,75 м.
Ввод от вводного изолятора ответвления на главный распределительный щит здания или вводное устройство здания осуществляется изолированными проводами или кабелем. Для прохода изолированных проводов через каменную стену здания делают одно общее отверстие, а в зданиях с деревянной стеной — для каждого провода в отдельности.
На вводные провода, прокладываемые через стену, надевают изоляционную трубку (резиновую или полихлорвиниловую), на концах которой снаружи здания устанавливают фарфоровую воронку, а внутри здания фарфоровую втулку. Выходное отверстие воронки и втулки уплотняется битумной изоляционной массой.
Присоединение вводных изолированных проводов к проводам ответвления, как правило, должно осуществляться зажимами. Допускается присоединение скруткой, но с обязательной пропайкой места скрутки. Пример выполнения ввода в жилое здание показан на рис. 13.
В зависимости от марки и сечения монтируемых проводов ответвления для промежуточных и концевых опор применяются штыревые фарфоровые изоляторы типа ТФ-16 и ТФ-20 (ГОСТ 2366—67 *), изоляторы типа ШЛН-1 и ШЛН-2 (ГОСТ 7997—69), стеклянные изоляторы типа ТБС-2 и ТБС-3, а также крючья к ним типа КН-12 и КН-20. При отсутствии возможности применения воздушного ввода от ответвительной опоры ввод в здание жилого дома осуществляется кабелем.
Воздушный ввод в жилое здание
Рис. 13. Воздушный ввод в жилое здание:
1 — ввод в здание изолированных проводов; 2 — втулка фарфоровая ВФД-23; 3 — трубка резиновая полутвердая; 4 —  вводный изолятор; 5 — ответвление от воздушной линии, выполненное стальным проводом диаметром 4 мм; 6 — бесплашечный зажим; 7 — воронка фарфоровая типа В-95.

При кабельном вводе концевая кабельная муфта должна быть установлена на стене здания (ответвительной опоре) на высоте не ниже 2,6 м от земли. Присоединение кабельного ввода к проводам ответвления от воздушной линии показано на рис. 14.
Присоединение кабельного ввода к проводам ВЛ

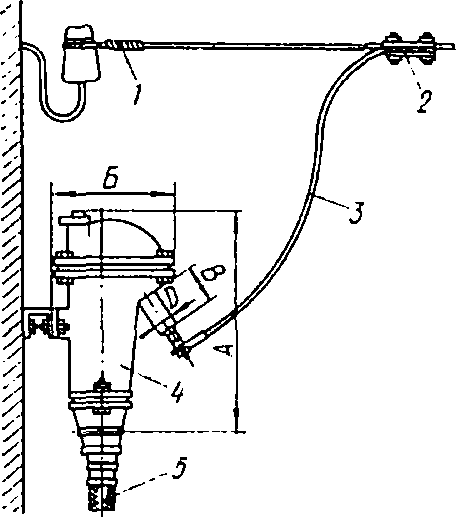

Рис. 14. Присоединение кабельного ввода к проводам ВЛ:
1 — узел крепления провода ответвления; 2 — зажим; 3 — провод перемычки; 4 — кабельная муфта; 5 — кабель.

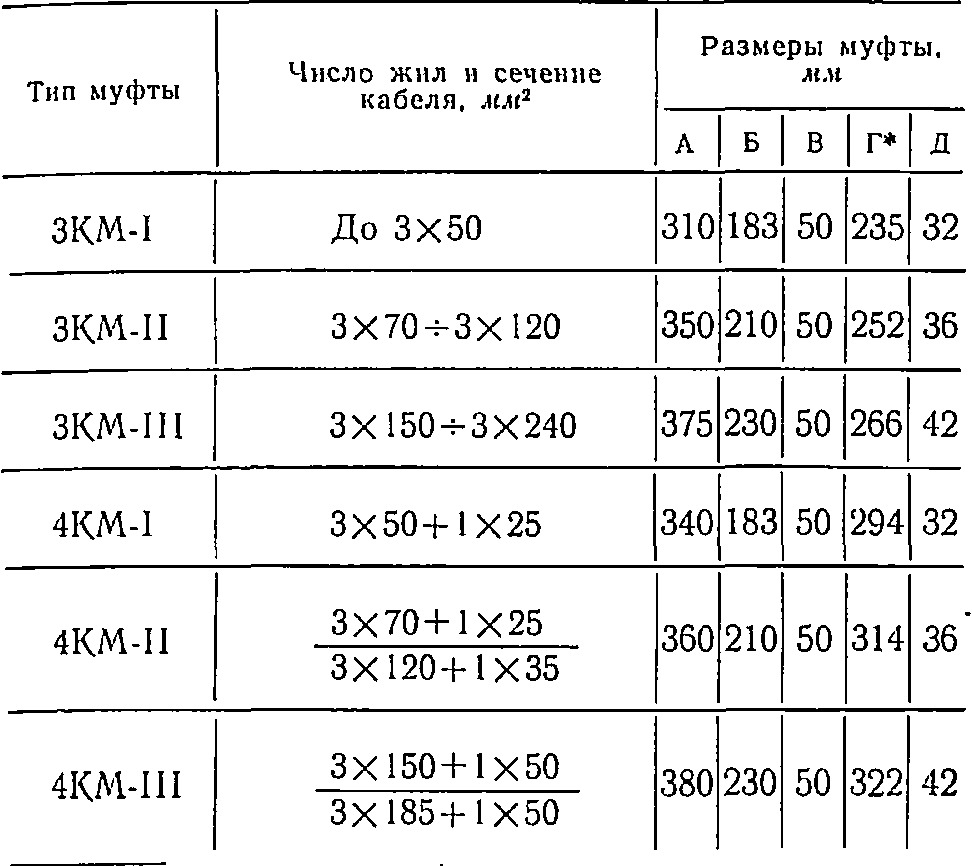

Для ввода кабелей напряжением до 1000 В применяют мачтовые муфты серии КМ, характеристика которых дана в табл. 12.

Таблица 12

* Г — ширина муфты.
Концевые муфты, установленные на опоре (стене здания), должны быть заземлены многопроволочным медным проводом. Кабель, проложенный по опоре (стене здания), должен быть защищен от механических повреждений на высоту 2,5 м кожухом из уголка или проложен в стальной трубе. Для монтажа питающих и распределительных сетей применяют кабели, предназначенные для силовых и осветительных сетей (табл. 13).
При механизированной прокладке кабеля необходимо систематически контролировать допустимое усилие тяжения кабеля.

Таблица 13


Марка кабеля

Сечение жилы, мм7

Число
ЖИ Л

ГОСТ (ТУ)

Конструкция оболомки кабеля и его применение

Кабели с изоляцией из пропитанной бумаги с алюминиевой жилой для номинального напряжения WOOВ

АСБ

10-800
6—150
6—240
10-1 85

1
2
3
4

ГОСТ 18410—73

Свинцовая оболочка, бронированная стальными лентами с защитным покровом. Прокладывается в земле (траншеях)

ААБл

6—240
6-185

3

ГОСТ 18410—73

Алюминиевая оболочка, бронированная двумя стальными лентами с наружным защитным покровом. Прокладывается в земле (траншеях). Выполняются вводы в здание и устройства

Кабели с резиновой изоляцией с алюминиевой и медной жилой для номинального напряжения 500 В

ВРГ

1,0-240
1,0-1 ,85

1
2,3

ГОСТ
433—73

Полихлорвиниловая                 изоляция.
Прокладываются в каналах, тоннелях

АВРГ

2,5—240
1,0—185

1
2,3

ГОСТ 433—73

То же

Продолжение табл. 13


Марка кабеля

Сечение жилы, мм2

Число жил

ГОСТ (ТУ)

Конструкция оболочки кабеля и его применение

ВРБ
АВРБ

4,0-185

2,3

ГОСТ 433—73

Полихлорвиниловая оболочка, бронированная двумя стальными лентами с наружным защитным покровом. Прокладывается в трубах для ввода в здание и устройства; внутри зданий — в коробах, лотках

ВВБ
АВВБ

1,5-50
2,5—50
2,5-50

1, 2, 3
4
4

ГОСТ 16442—70*

Оболочка из поливинилхлоридного пластиката, бронированная двумя стальными лентами с наружным защитным покровом. Прокладывается в траншеях (в земле), на эстакадах, в трубах для ввода в здание

ПВБ
АПВБ

1,5—50
2,5-50
2,5-50

1; 2; 3
4

ГОСТ 16442—70*

То же

ППБ
АППБ

1,5-50
2,5-50
2,5—50

1; 2; 3
4 4

ГОСТ 16442—70*

Оболочка из полиэтилена, бронированная двумя стальными лентами с наружным защитным покровом. Прокладывается в траншеях (в земле)

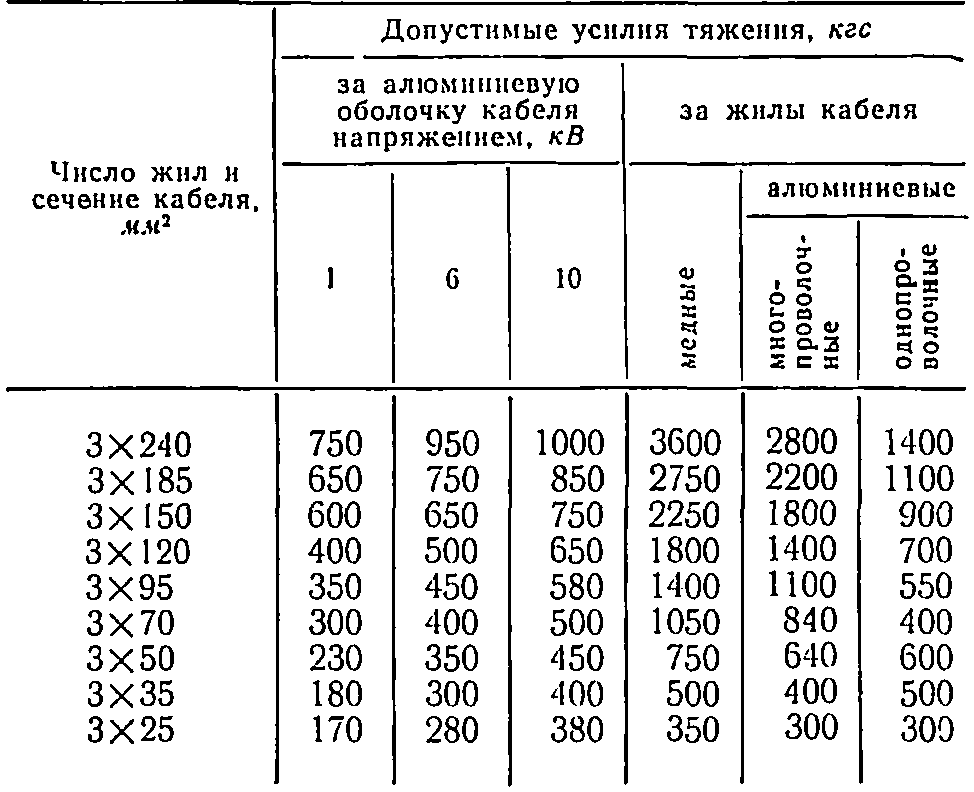

Согласно информационному сообщению ГПИ Тяжпромэлектропроект № 55-Э Главкабелем Минэнерго СССР и Главэлектромонтажом Минмонтажспецстроя СССР утверждены допустимые усилия тяжения кабелей с алюминиевыми и медными жилами, пластмассовой или свинцовой оболочкой на напряжение до 10 кВ, полученные при совместной работе ВНИИ кабельной промышленности с ВНИИПроектэлектромонтажом (табл. 14).
Таблица 14

Вводное устройство предназначено для присоединения электроприемников жилого или общественного здания к питающим сетям. Его устанавливают на первом этаже под лестничным маршем или в техническом подполье здания. Распределение электроэнергии и защита отходящих линий в сетях трехфазного переменного тока напряжением 380/220 В с глухозаземленной нейтралью осуществляется вводно-распределительным устройством или вводным шкафом. Вводно-распределительные устройства серии ВРУ применяются для жилых и общественных зданий повышенной этажности. Они комплектуются из вводных (ВРУ-В) и распределительных (ВРУ-Р) панелей шкафного типа одностороннего обслуживания. Ввод проводов и кабелей в устройство осуществляется снизу шкафа, вывод — снизу или через верхнюю съемную крышку. Вводные устройства, рассчитанные для установки внутри помещений, изготавливаются на номинальные токи:

Номинальный ток переключателей и предохранителей для панелей: ВРУ-В1—250А, ВРУ-В2—400 А, ВРУ-В3—250 А и 400 А.
В последние годы Главэлектромонтаж и Укрглавэлектромонтаж в соответствии с ТУ 36-1002—69 изготавливают универсальные вводно-распределительные устройства серии ВРУ на 100—400 А с непосредственным вводом на них кабелей питающей сети. Вводные панели выпускают размером 1700Х800Х Х500 мм. В таких вводно-распределительных устройствах осуществляется прием, распределение и учет электроэнергии, а также автоматическое управление освещением лестничных клеток и защита отходящих линий от токов короткого замыкания и перегрузок. Вводные устройства присоединяют к питающим сетям кабелем или изолированными проводами от ВЛ или от подстанции.
Для высотных зданий разработано. 3 вводных и 23 распределительных панели шкафного типа серии ВРУ. В зависимости от количества секций жилого или общественного здания ВРУ могут комплектоваться в блоки из одной или нескольких панелей. Защитное исполнение ВРУ позволяет применять их в отапливаемых и неотапливаемых помещениях с нормальной средой.
Для жилых зданий повышенной этажности могут быть рекомендованы блоки панелей, смонтированные по схеме № 1 (ВРУ-В и ВРУ- Р11), № 2 (ВРУ-В1, ВРУ-Р16 и ВРУ-Р12), № 3 (ВРУ-В1, ВРУ-Р17 и ВРУ-Р12).


Рис. 15. Принципиальная схема вводной панели ВРУ-В1.
Для 9-этажных четырехсекционных жилых зданий могут быть рекомендованы блоки из панелей, смонтированные по схеме ВРУ-В1, ВРУ-Р1, ВРУ-Р2 и ВРУ-Р12 или ВРУ-В1, ВРУ-Р13, ВРУ- Р14 и ВРУ-Р12. Их изготавливает завод-поставщик по заявке заказчика и доставляет вместе с аппаратурой и всеми внутренними и межпанельными электрическими соединениями. Из вводных панелей наиболее часто применяется схема ВРУ-В1 (рис. 15), из распределительных — схемы ВРУ-Р1, ВРУ-Р2, ВРУ-Р14, ВРУ-Р16 и ВРУ-Р17 (рис. 16).

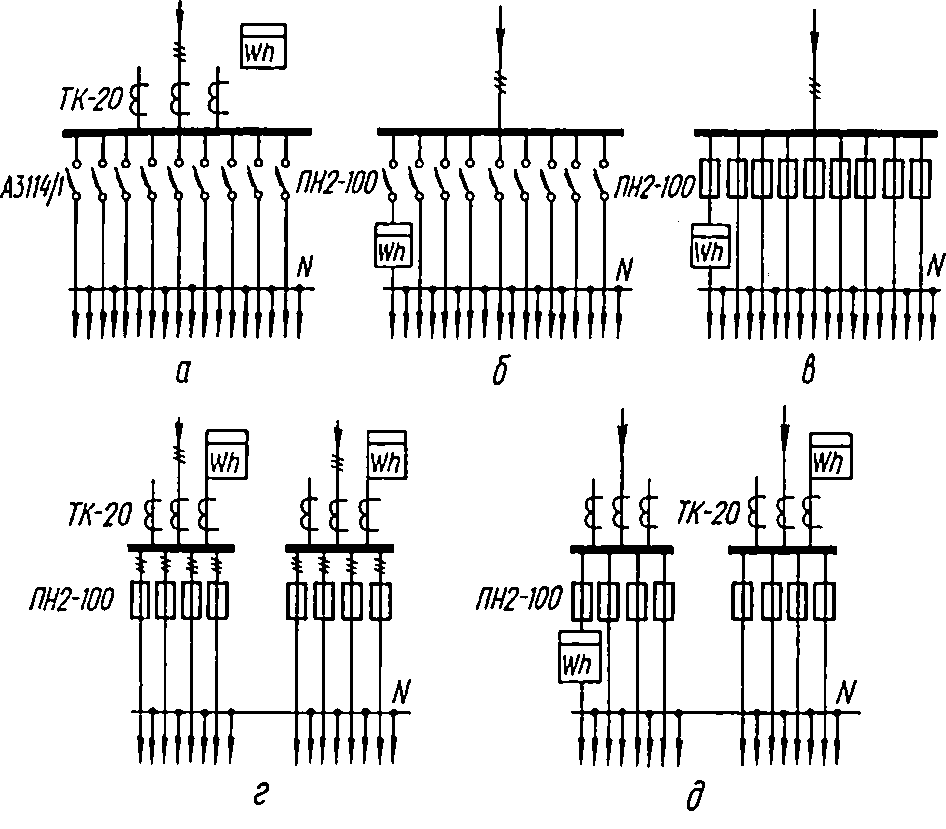

Рис. 16. Схемы распределительных панелей серии ВРУ-Р:
а — ВРУ-Р1; б — ВРУ-Р2; а — ВРУ-PU; г — ВРУ-Р1С; О — ВРУ-Р17.

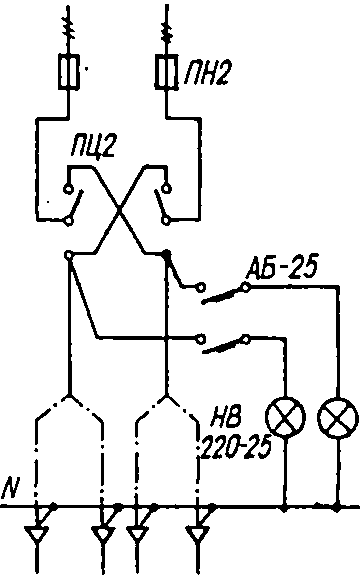

В отдельных панелях ВРУ смонтированы аппараты автоматического управления наружным освещением и освещением лестничных клеток. Для этого применяются схемы панелей ВРУ-Р12 и ВРУ-Р20 (рис. 17).

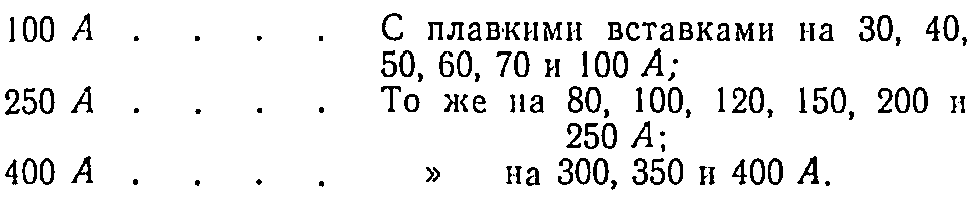

Для приема и распределения электроэнергии в 3—5-этажных жилых и общественных зданиях, а также для защиты отходящих линий от токов короткого замыкания и перегрузки заводы Укрглавэлектромонтажа Минмонтажспецстроя УССР изготавливают вводные шкафы серии ШВА-64 м, а Главэлектромонтаж Минмоитажспецстроя СССР серии ШВ1— ШВ5 (рис. 18).

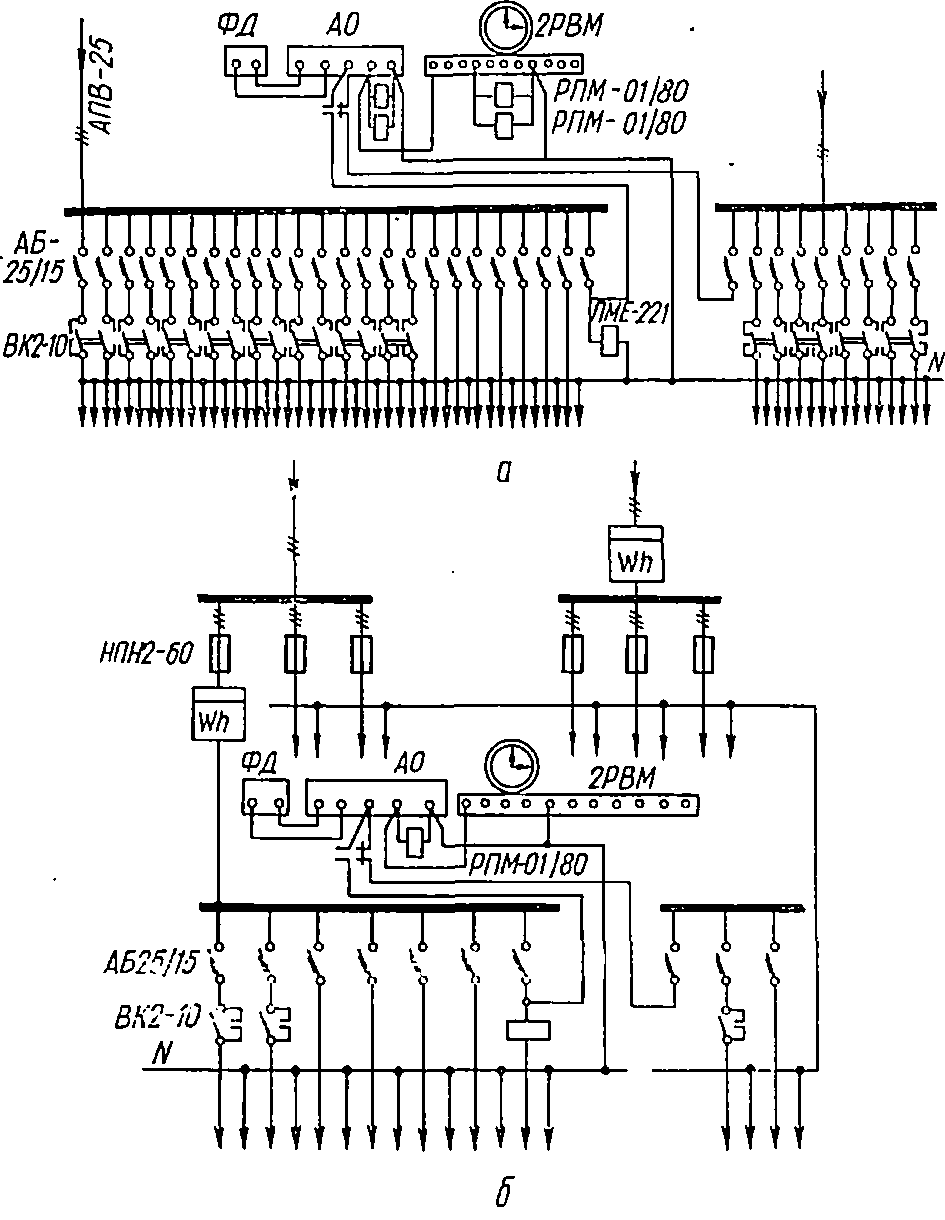

Рис. 17. Схемы распределительных панелей с автоматическим управлением освещения серии ВРУ-Р: а — ВРУ-Р12; б — ВРУ-Р20.

Отправка блоков шкафов на объект монтажа производится из МЗУ после осмотра, ревизии и регулировки смонтированного оборудования, аппаратов и приборов.

Рис. 18. Принципиальные схемы вводных шкафов серии:
а — ШВА-64М; б — ШВ-1.
Монтаж распределительной сети. Распределительная сеть выполняется под полом первого этажа жилого здания или в техническом подполье в тонкостенных металлических трубах. Заготовку пакета труб и протяжных ящиков осуществляет МЗУ. Монтаж готовых пакетов выполняется по установленным заранее конструкциям.
В секционных жилых и общественных зданиях от 5 до 16 этажей распределение электроэнергии осуществляется вертикальными питающими стояками. Монтаж стояка выполняется в каждой секции жилого или общественного здания. При монтаже его нужно учитывать назначение помещения, в котором он устанавливается, вид применяемой проводки, тип осветительной арматуры и электроустановочных изделий.
Монтаж распределительных щитков. Распределительные щитки устанавливают в нишах стеновых панелей основных лестничных площадок жилых зданий, запитываемые от стояка. Щитки предназначены для распределения и учета электроэнергии, а также защиты от токов перегрузки и токов короткого замыкания в осветительных групповых сетях в пределах одного этажа лестничной клетки на две, три и четыре квартиры жилого здания.

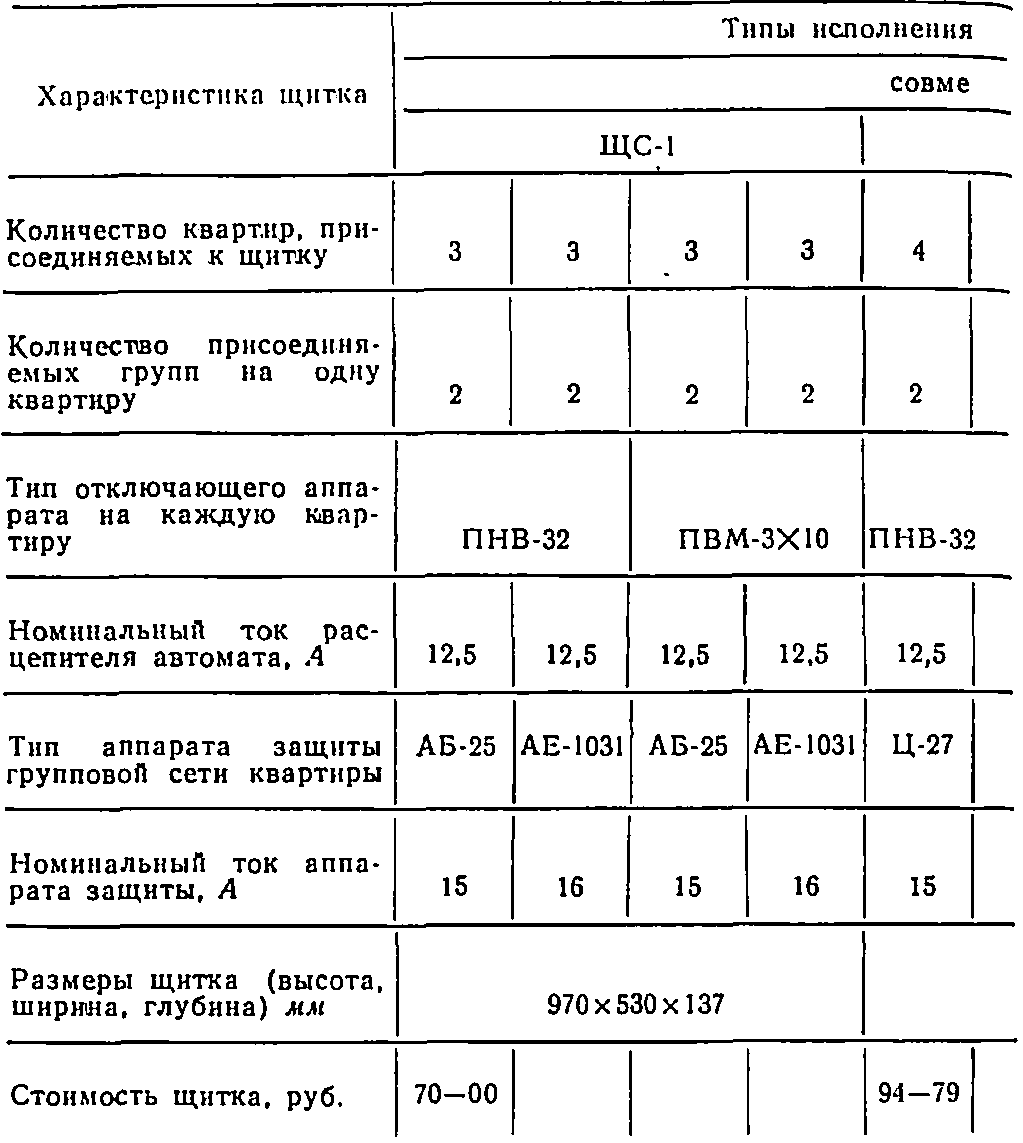

Распределительные щитки в зависимости от назначения делятся на совмещенные, учетные и этажные. Совмещенные щитки, кроме силовой нагрузки, предназначены также для распределения телевизионной, телефонной и радиотрансляционных сетей. В качестве отключающегося аппарата в щитке смонтирован пускатель типа ПНВ-32 или переключатель типа
ПВМ = 3Х10, а для защиты осветительных групповых сетей смонтирован выключатель типа АБ25, АЕ-1031 и предохранитель Ц-27.
Щитки осветительные для жилых зданий (табл. 15) Укрглавэлектромонтаж изготавливает по ГОСТ 15150—69 в исполнении V и категории размещения 4, что соответствует ГОСТ 9413—69*. Кроме того, Главэлектромонтаж изготавливает для жилых зданий учетные и этажные щитки (табл. 16), а также совмещенные (табл. 17).
Для сооружения жилых и гражданских зданий сейчас применяют сборные панели, изготавливаемые индустриальным способом в заводских условиях. Внедрение панельного строительства привело к широкому применению электротехнических каналов для стояков и групповой сети. В каждой квартире должно быть две самостоятельные групповые линии на ток 15 А для питания ламп общего пользования и штепсельных розеток на ток 10 А. Для жилых зданий с электрическими плитами необходимо прокладывать еще третью линию для электроплиты. В связи с применением населением бытовых электрических машин и приборов мощностью до 4 квт необходимо дополнительно прокладывать групповую линию для питания штепсельной розетки с заземленным контактом на ток 20—25 А как при наличии электроплиты, так и при установке в квартире плиты на газовом или твердом топливе.
Групповая сеть квартир должна выполняться однофазными линиями, присоединенными к защитным аппаратам на квартирном групповом щитке.

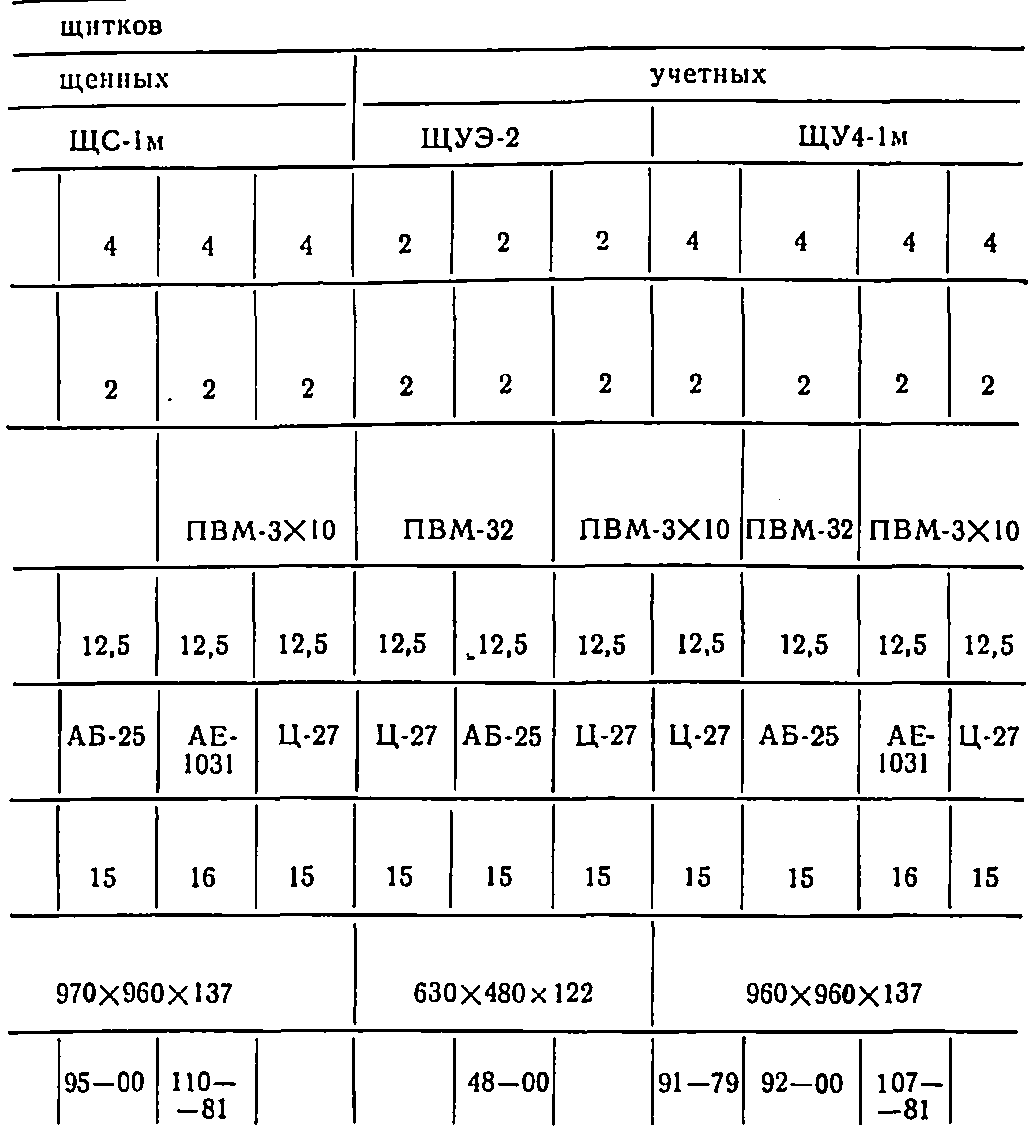

Таблица 15

Примечание. В щитках устанавливают счетчики типа СО-2М2 или СО-И446, изготавливаемые по ГОСТ 6570—60 на номинальные токи 5, 10 и 20 А.

Для распределения и учета электроэнергии в групповых сетях, защиты от перегрузки и ТКЗ применяются осветительные квартирные щитки (табл. 18).
В осветительных и силовых электропроводках распределительных магистральных и групповых сетях применяются провода, указанные в табл. 19.

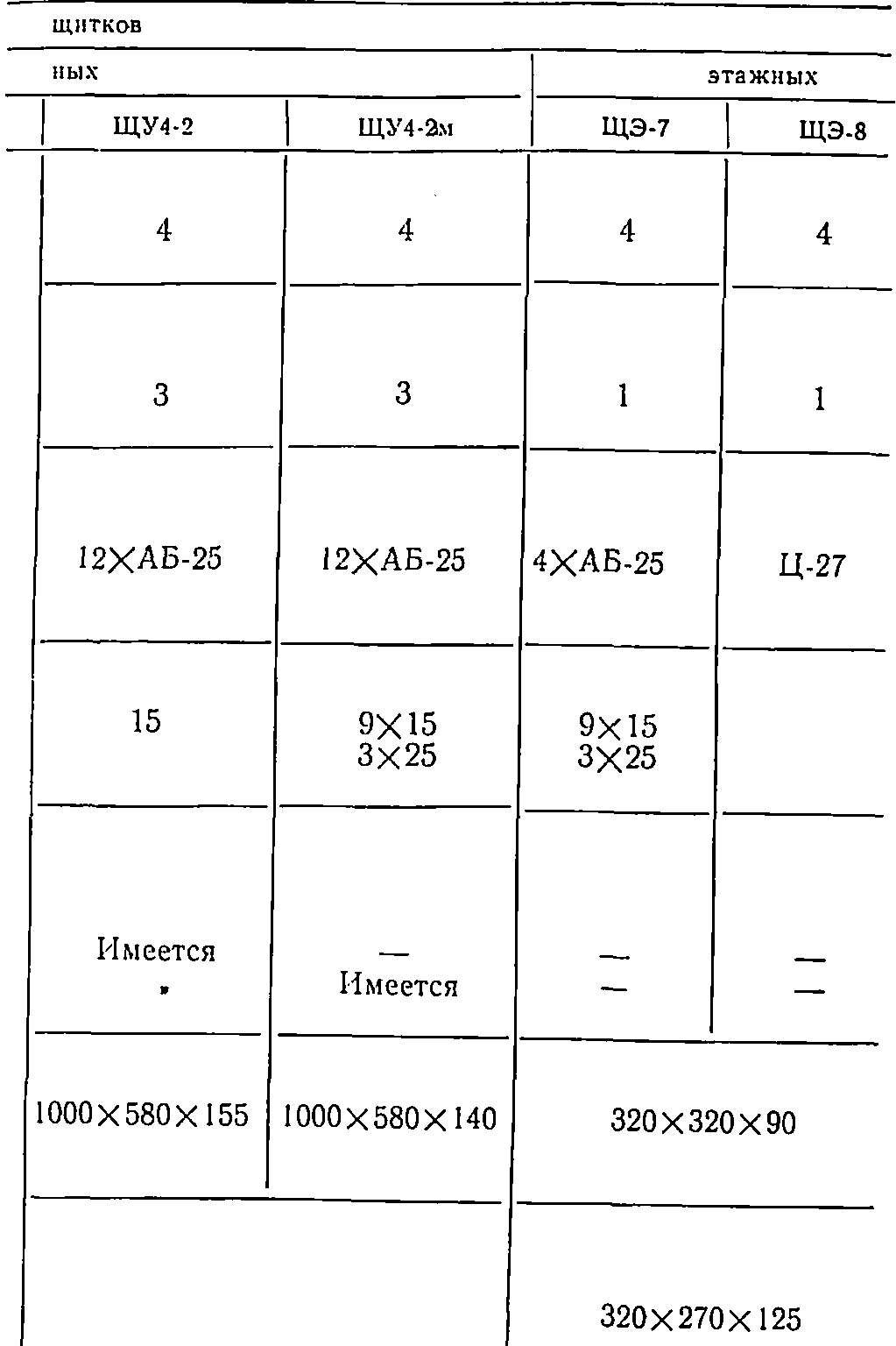

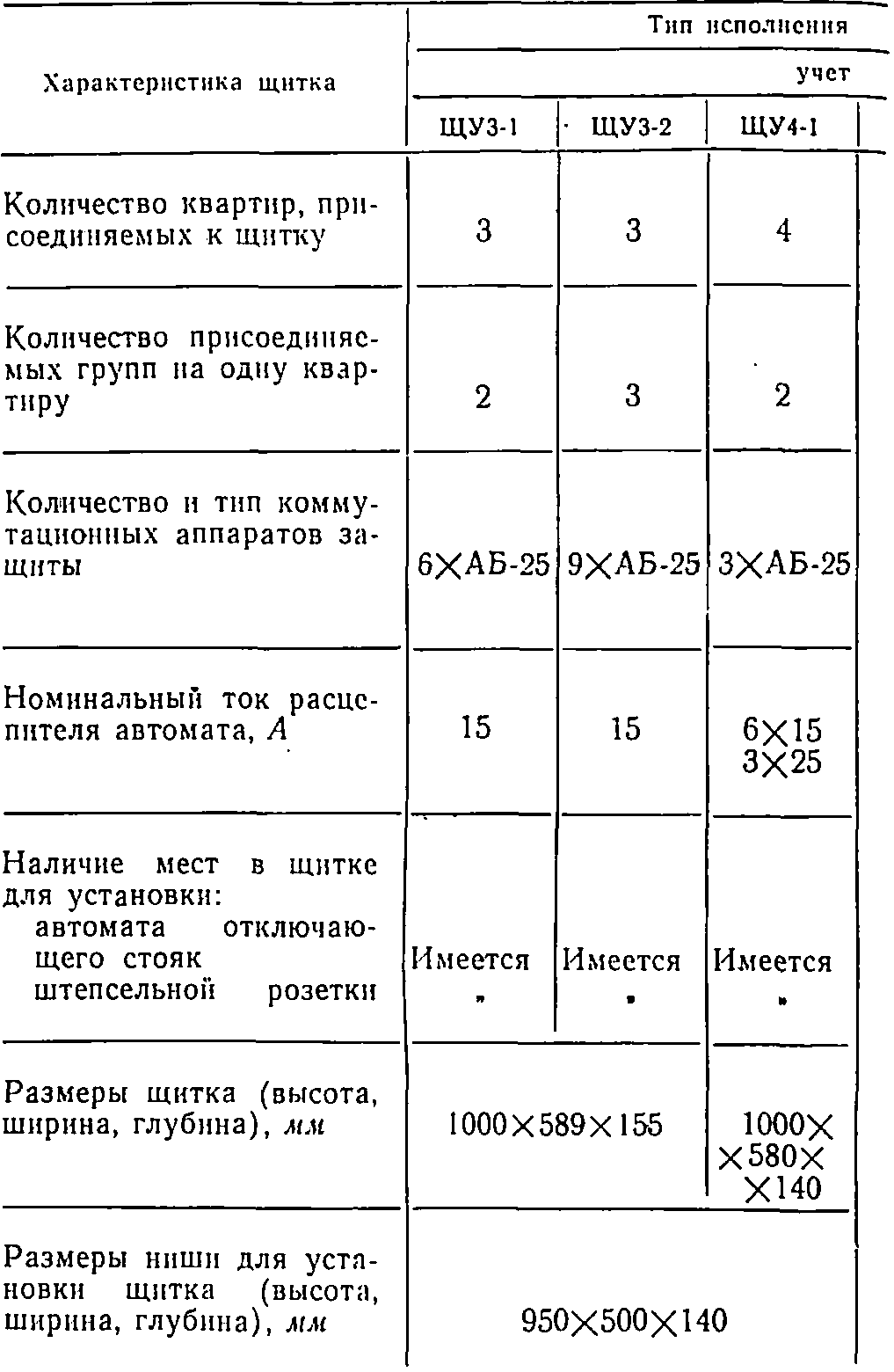

Таблица 16

Таблица 17


Характеристика щитка

Tim щитка

ЩС3-1

ЩС3-2

ЩС4-1

ЩС4-2

Количество квартир, присоединяемых к щитку

3

3

4

4

Количество присоединяемых групп на одну квартиру

2

3

2

3

Количество и тип коммутационных аппаратов защиты

6ХАБ-25

9ХАБ-25

8ХАБ-25

12ХАБ-25

Номинальный ток расцепителя автомата, А

15

6X15
3X25

15

9X15
3X25

Наличие мест в щитке для установки слаботочных устройств, автомата, отключающего стояк, и штепсельной розетки

Имеется

Имеется

Имеется

Имеется

Размеры щитка (высота, ширина, глубина), мм

1000X930X155

1000X930X150

Размер ниши для установки щитка (высота, ширина, глубина), мм

950 X 900X140
