1.3. СОПРЯЖЕНИЕ ТЕЛА ПЛОТИНЫ С ОСНОВАНИЕМ, БЕРЕГАМИ И СООРУЖЕНИЯМИ ИЗ ДРУГИХ МАТЕРИАЛОВ
Тело плотины должно плотно примыкать к основанию и берегам. В основании тела плотины снимается и удаляется верхний растительный слой, обычно сильно фильтрующий. Глубина этого слоя бывает 0,3—0,4 м.
На нескальных грунтах для пересечения возможной фильтрации через сильно фильтрующие прослойки и ходы землероев в основании плотины, примерно под бровкой верхового откоса плотины, из того же грунта, что и тело плотины, устраивается зуб. При помощи зуба с основанием сопрягаются экраны, ядра, диафрагмы.
На скальных грунтах сопряжение с основанием выполняется при помощи зуба, а если основание трещиноватое, то под зубом делается цементационная завеса. Сопряжение тела плотины с берегами следует делать в виде наклонных плоскостей с горизонтальными или наклонными уступами (рис. 1.17, а). Сопряжение уступами с вертикальными плоскостями (рис. 1.17, б) не рекомендуется, так как при таком сопряжении в связи с резкими изменениями высоты могут возникать вертикальные трещины в теле плотины.
Экраны, ядра, диафрагмы заглубляются до водонепроницаемого грунта берега или на такое расстояние, чтобы фильтрация в берегах в обход тела плотины была неопасна.
При сопряжении тела плотины со стенками сооружений из других материалов скорости течения фильтрующей вдоль сопряжения воды должны быть безопасными, кроме того, должна быть обеспечена плотность примыкания грунта тела плотины к стенкам.
Рис. 1.17. Схемы сопряжения тела плотины с берегами:
а — в виде наклонных плоскостей с короткими горизонтальными уступами; б — уступами с вертикальными плоскостями; 1 — естественная поверхность берега; 2 — трещины

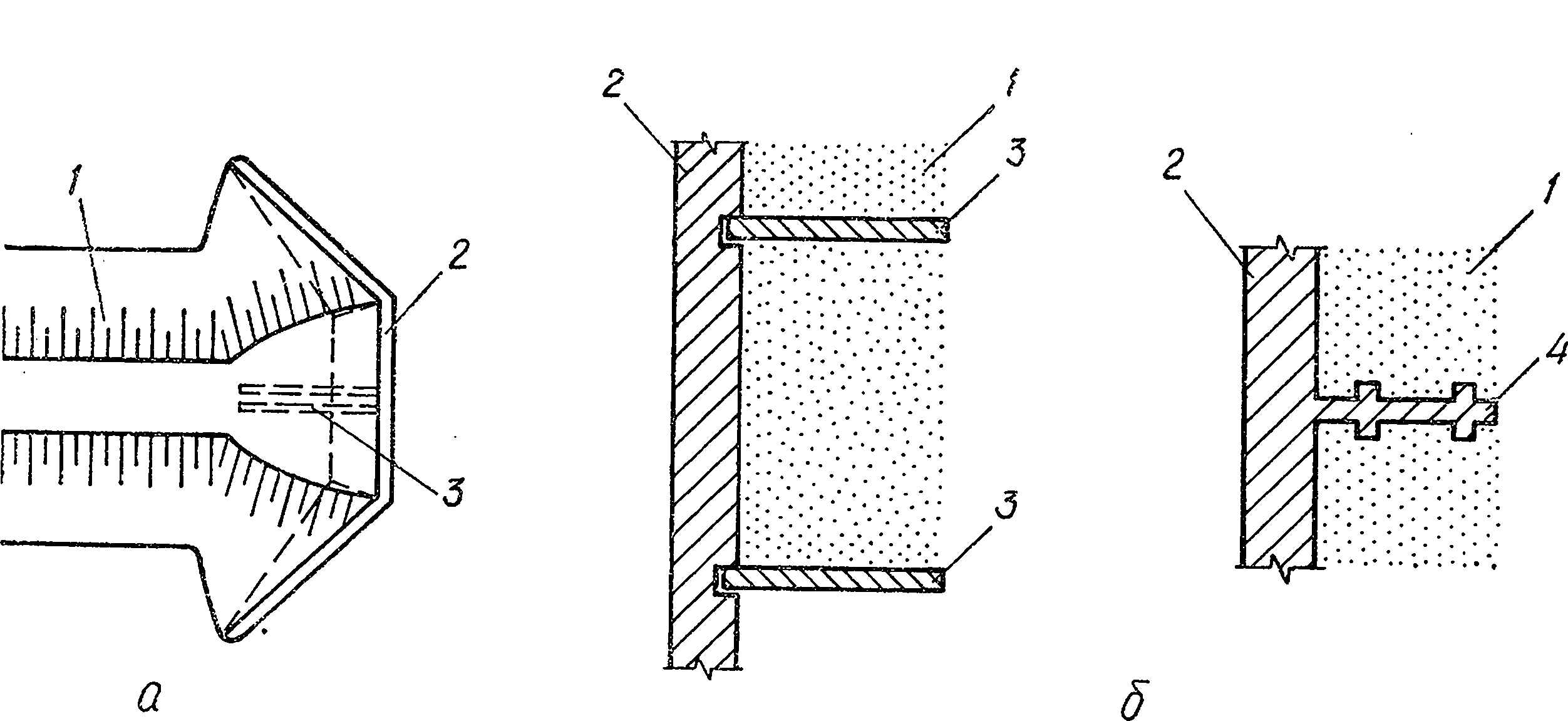

Рис. 1.18. Схемы сопряжения тела земляной плотины со стенками сооружений из других материалов:
а — план плотины; б — разрез; 1 — земляная плотина; 2 — стенка сооружения; 3 — диафрагма; 4 — шпора
Для получения безопасных скоростей течения воды, фильтрующей из верхнего бьефа в нижний, должна быть создана надлежащая длина пути фильтрации. Это достигается устройством открылков в стенках, а также бетонных, железобетонных или стальных диафрагм и шпор (рис. 1.18). Диафрагмы и шпоры соединяются с боковой стенкой сооружения при помощи шва с уплотнением. Для обеспечения плотного примыкания грунта тела земляной плотины к боковым стенкам сооружения внутренним поверхностям последних необходимо придавать небольшой наклон.
