При строительстве плотины слой нескального грунта, покрывающий скалу, или разрушенная скала в основании плотины снимаются. При высоких плотинах рекомендуется дополнительный съем скалы на 0,5—1 м, в зависимости от состояния скального основания, но во всех случаях основание должно соответствовать либо уровню здоровой скалы, либо отметке, ниже которой скала может быть приведена в монолитное состояние путем сплошной цементации (см. рис. 3.1, б). К берегам плотина должна примыкать по нормали к горизонталям поверхности пород основания. При крутых берегах выше гребня плотины проверяется их устойчивость и при необходимости береговые склоны укрепляются или делаются более пологими.
Подошва плотины с берегами сопрягается уступами (рис. 3.9). Сопряжение бетонной гравитационной плотины с земляной, каменно-набросной и каменно-земляной осуществляется устройством бетонного сопрягающего устоя, размеры которого увязываются с профилем плотины из грунтовых материалов.
Для придания основанию плотины требуемой прочности и монолитности выполняются связующая и укрепительная цементации. Цементный раствор нагнетается через скважины, размещаемые в основании, и металлические трубы. Цементацию выполняют под давлением, поэтому для создания пригрузки против выпора пород основания цементный раствор нагнетается через первый слой бетона фундаментной части плотины толщиной 3—5 м.

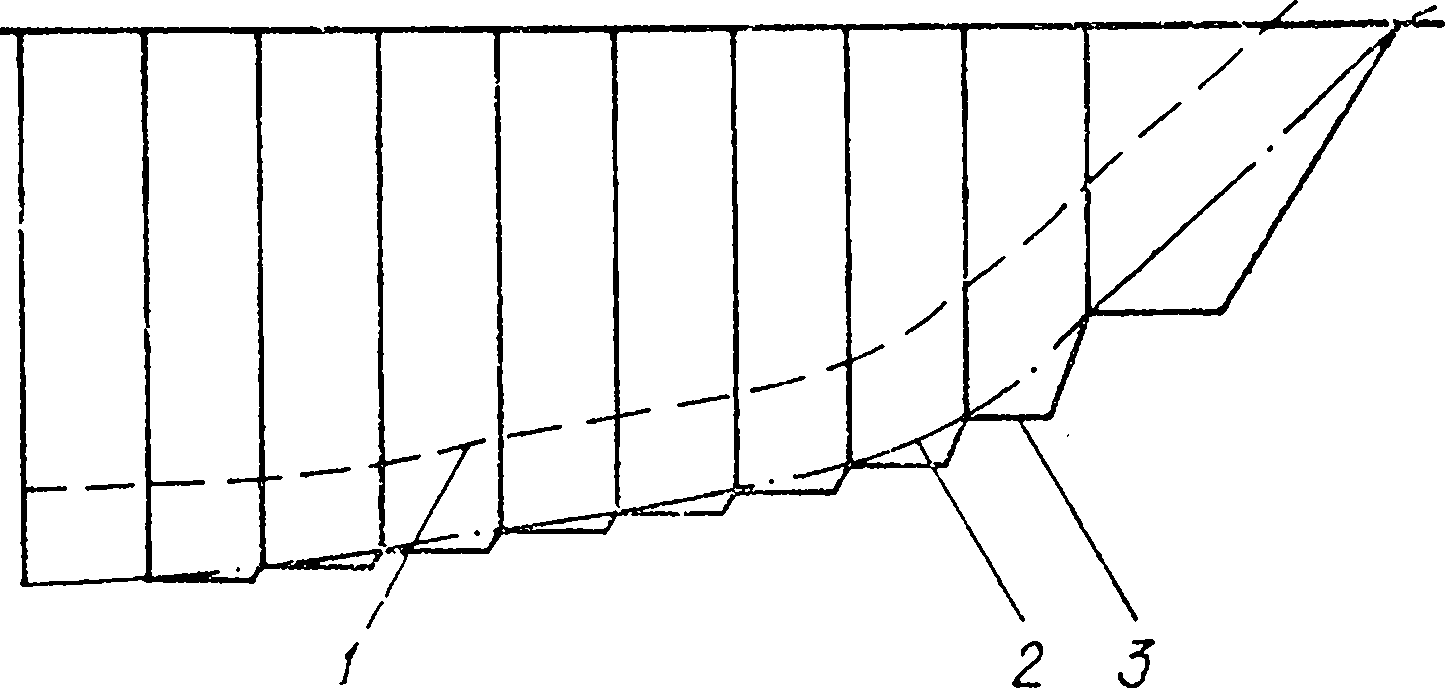

Рис. 3.9. Схема врезки плотины в основание:
1 — поверхность земли; 2 — кровля здоровой скалы; 3 — линия врезки плотины в основание
Цементационные скважины имеют диаметр 45—76 мм и размещаются в плане в шахматном порядке или по квадратной сетке с расстоянием между скважинами 2—4 м. Глубина скважины связующей цементации, выполняемой вблизи напорной грани плотины, принимается 3—5 м, а укрепительной цементации — 8—12 м.
