ГЛАВА XII.
ГРАФИЧЕСКИЕ МАТЕРИАЛЫ ПРОЕКТА.

В графических материалах учащийся отражает разработанную электроустановку и приводит данные, требуемые для ее практического выполнения (принципиальные и монтажные схемы; компоновки электрооборудования, комплектных устройств и сетей с их привязкой к строительной части; конструктивные решения блоков и узлов, графики и т. п.). Объем и содержание графических материалов зависят от конкретной

тематики дипломного проекта и уточняются в задании на проектирование.
В виде примера ниже приводятся сведения о графических материалах, разрабатываемых при проектировании электрооборудования промышленного предприятия:

  1. План и разрез объекта с размещением электрооборудования и силовых сетей.

Все элементы электроустановки должны быть привязаны к строительной части, технологическому оборудованию, технологическим и санитарно-техническим трубопроводам.

  1. Принципиальная схема электроснабжения.

Схема выполняется однолинейной. Приводятся все элементы, участвующие в электроснабжении объекта, с указанием их параметров.

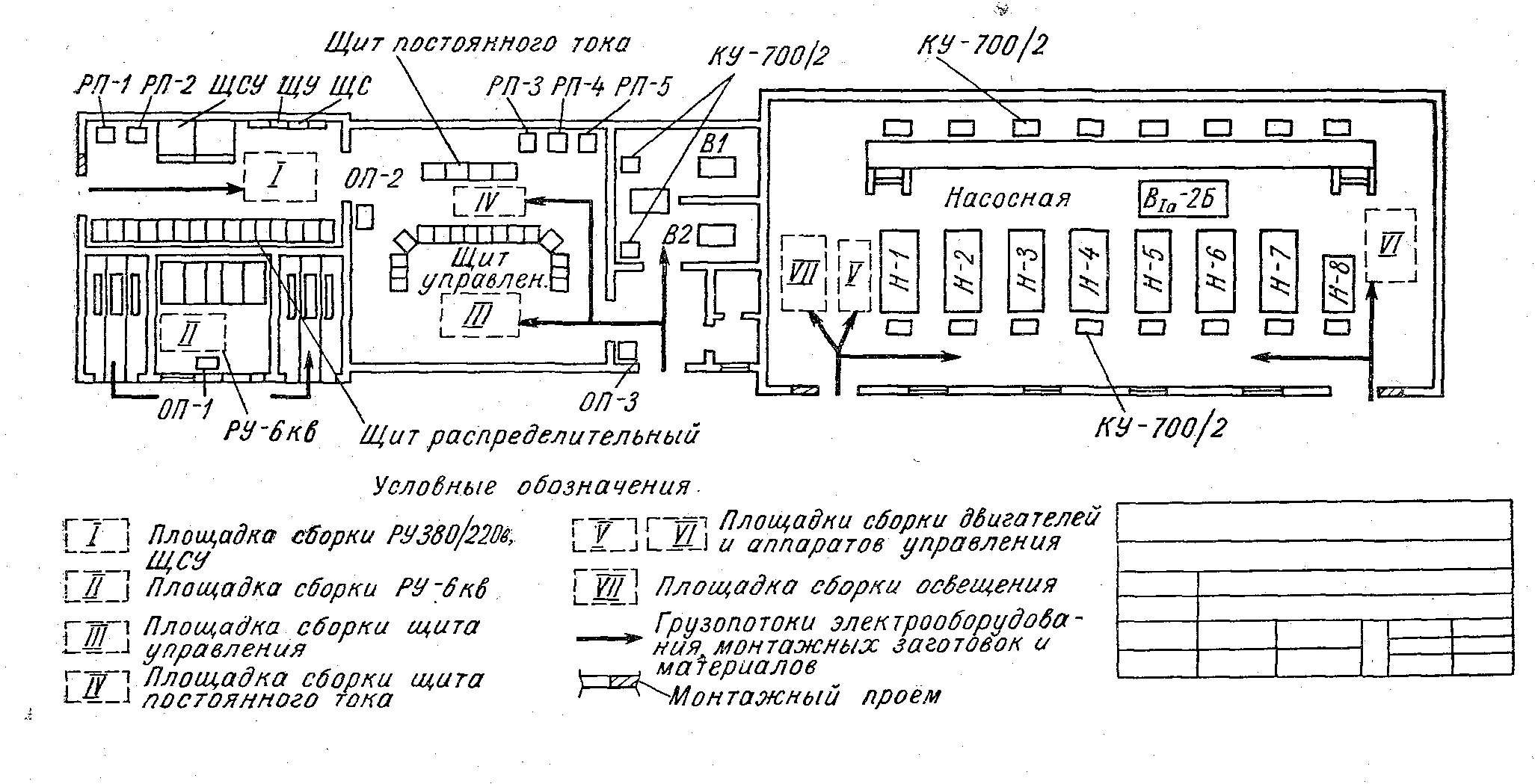

  1. План объекта с размещением освещения и заземления.

На этом чертеже наносятся намеченные монтажные зоны, сборочно-комплектовочные площадки и пути перемещения грузов вне и внутри монтажной зоны, монтажные проемы.

  1. Элементные схемы управления электроприводами.

Приводятся наиболее характерные для разработанной электроустановки схемы управления электроприводами; указываются типы и параметры электрооборудования первичной и вторичной цепей, диаграммы ключей управления и т. п.

  1. Блоки и узлы, изготовляемые на монтажно-заготовительном участке (МЗУ).

Дается сборочный чертеж блока (узла) комплектных устройств, труб, ошиновки, проводки, закладных частей. На чертеже приводятся размеры, указания по обработке и количество единиц.
По типовым монтажным изделиям и заготовкам, включенным в каталоги заводов Главэлектромонтажа, приводятся каталожные номера (индексы).

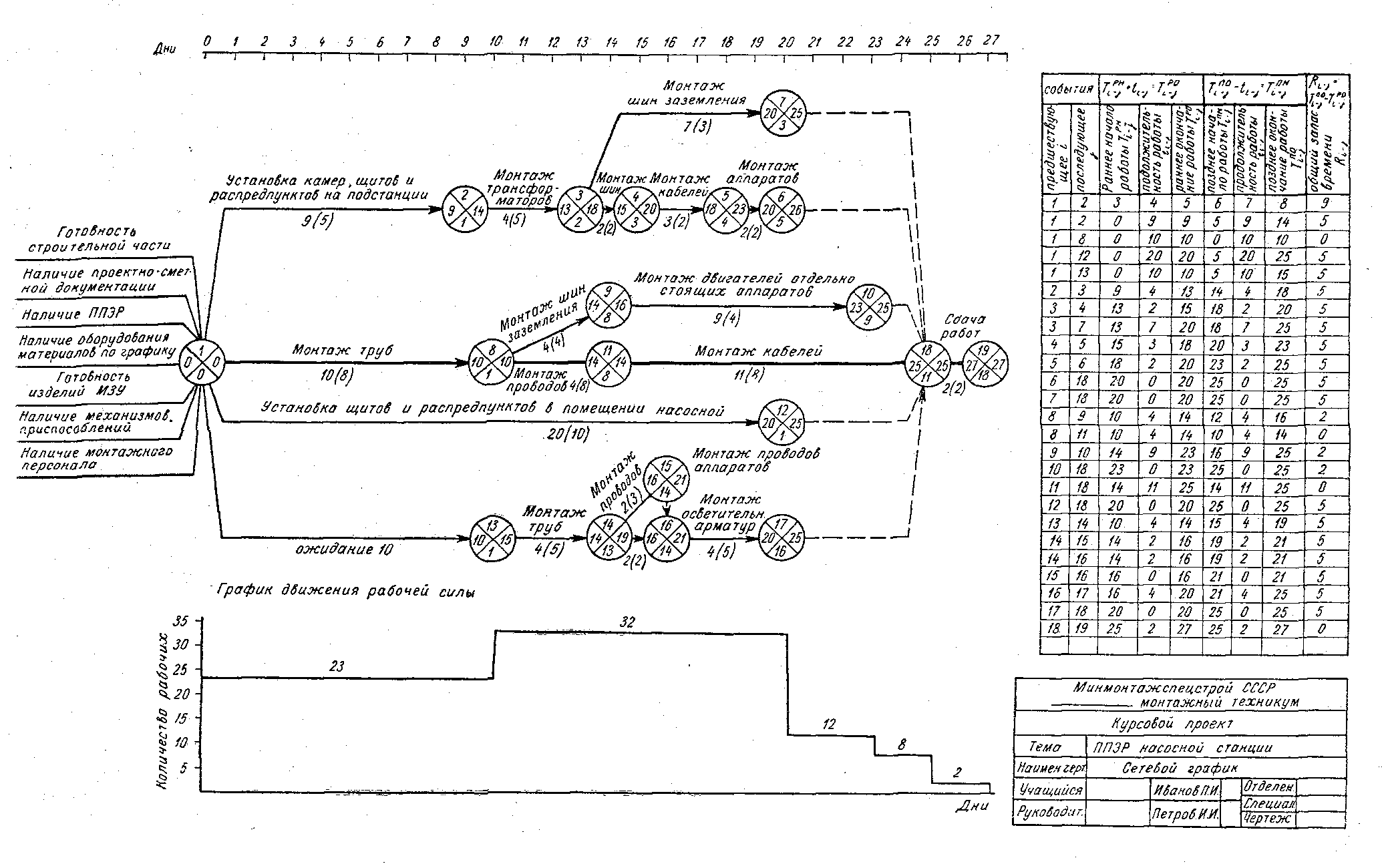

  1. Сетевой график выполнения работ.

На этом чертеже приводится график движения монтажного персонала в монтажной зоне.
Графические материалы необходимо оформлять по указаниям, рассмотренным в § 1.4. На чертежах приводятся соответствующие пояснения (надписи, спецификации, экспликации, расшифровки нетиповых условных обозначений, примечания). В приложениях VII—X даны примеры выполнения некоторых чертежей.

ПРИЛОЖЕНИЕ I

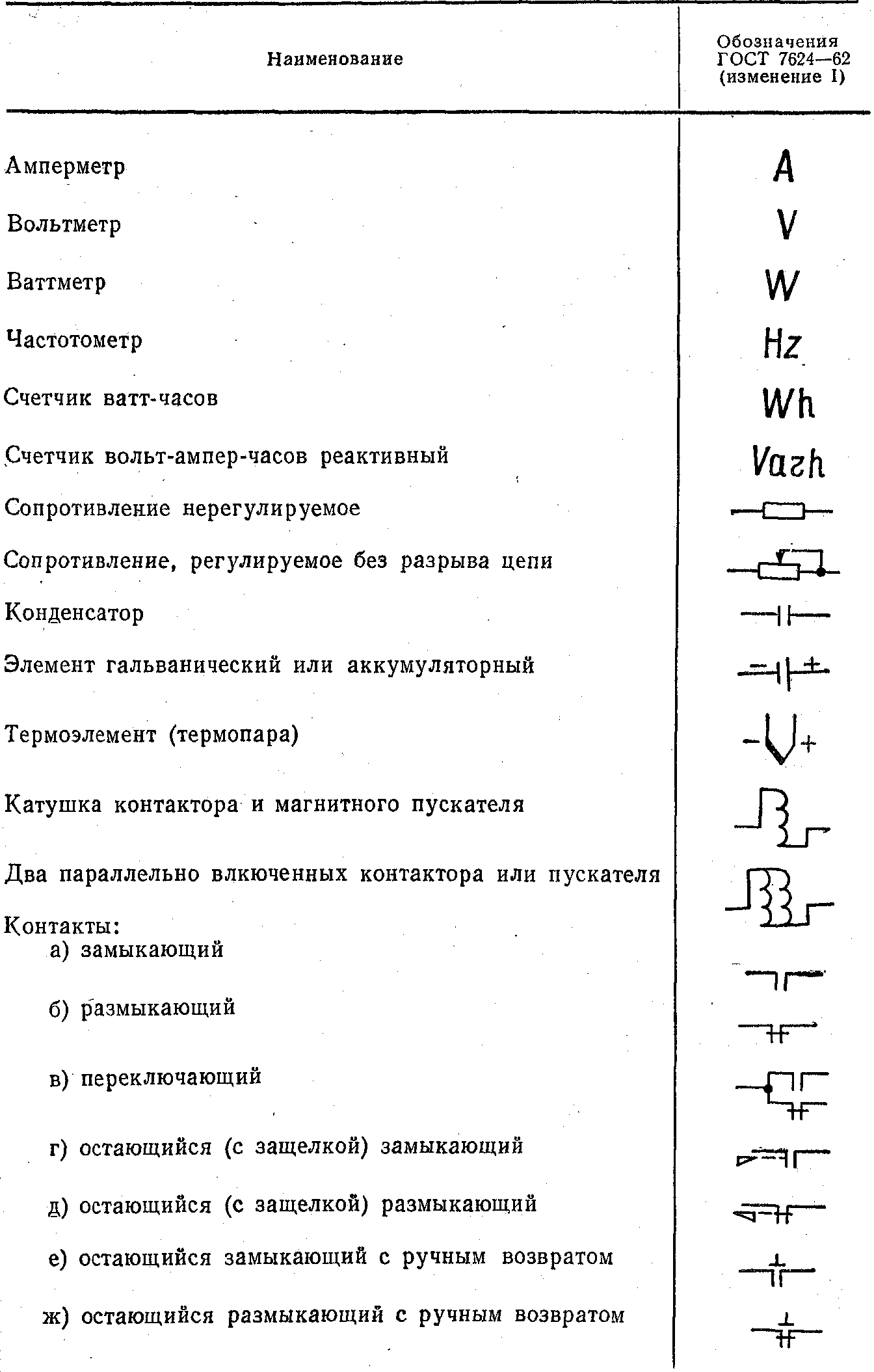

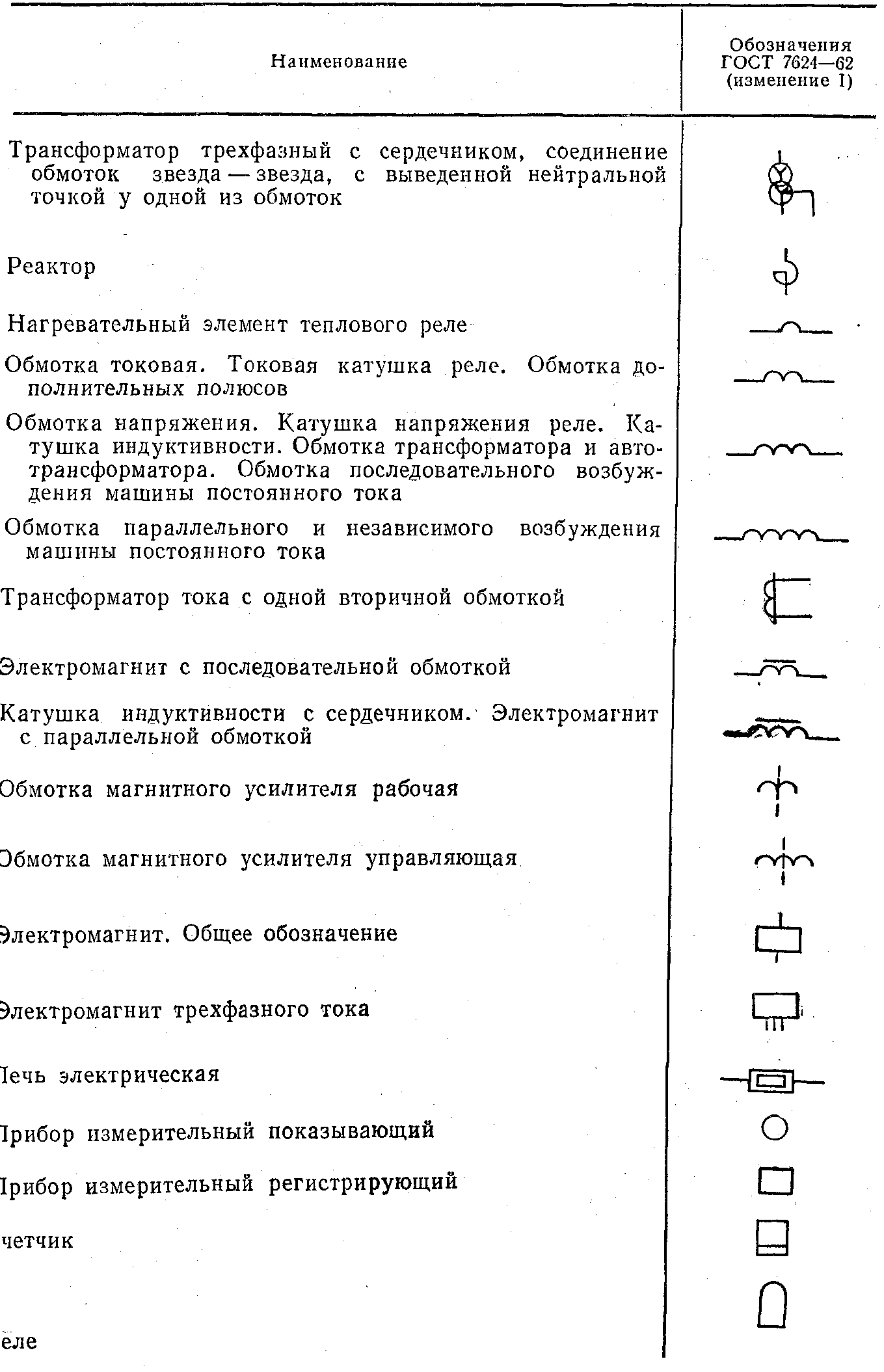

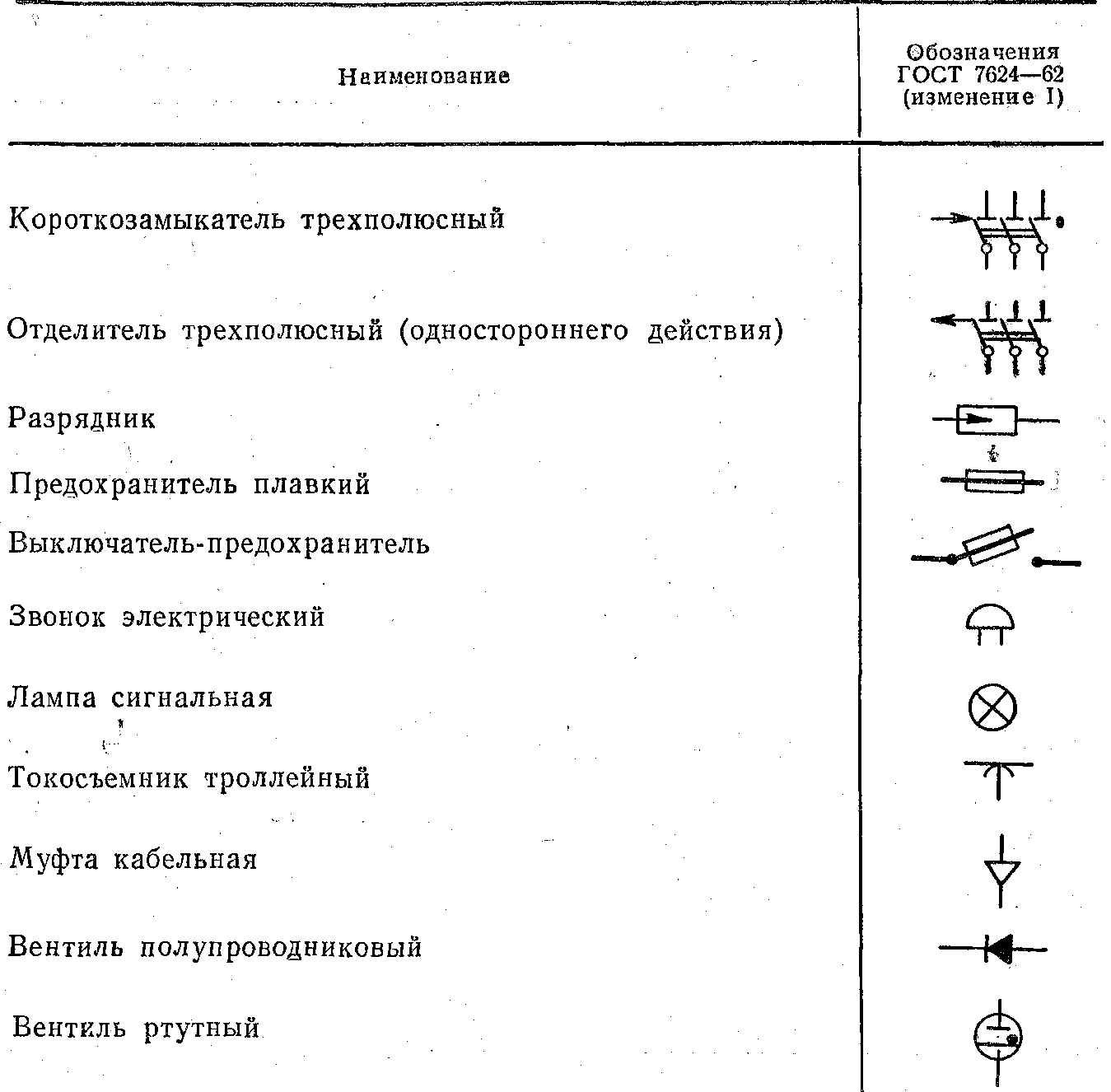

Условные обозначения элементов электрических схем


ПРИЛОЖЕНИЕ II

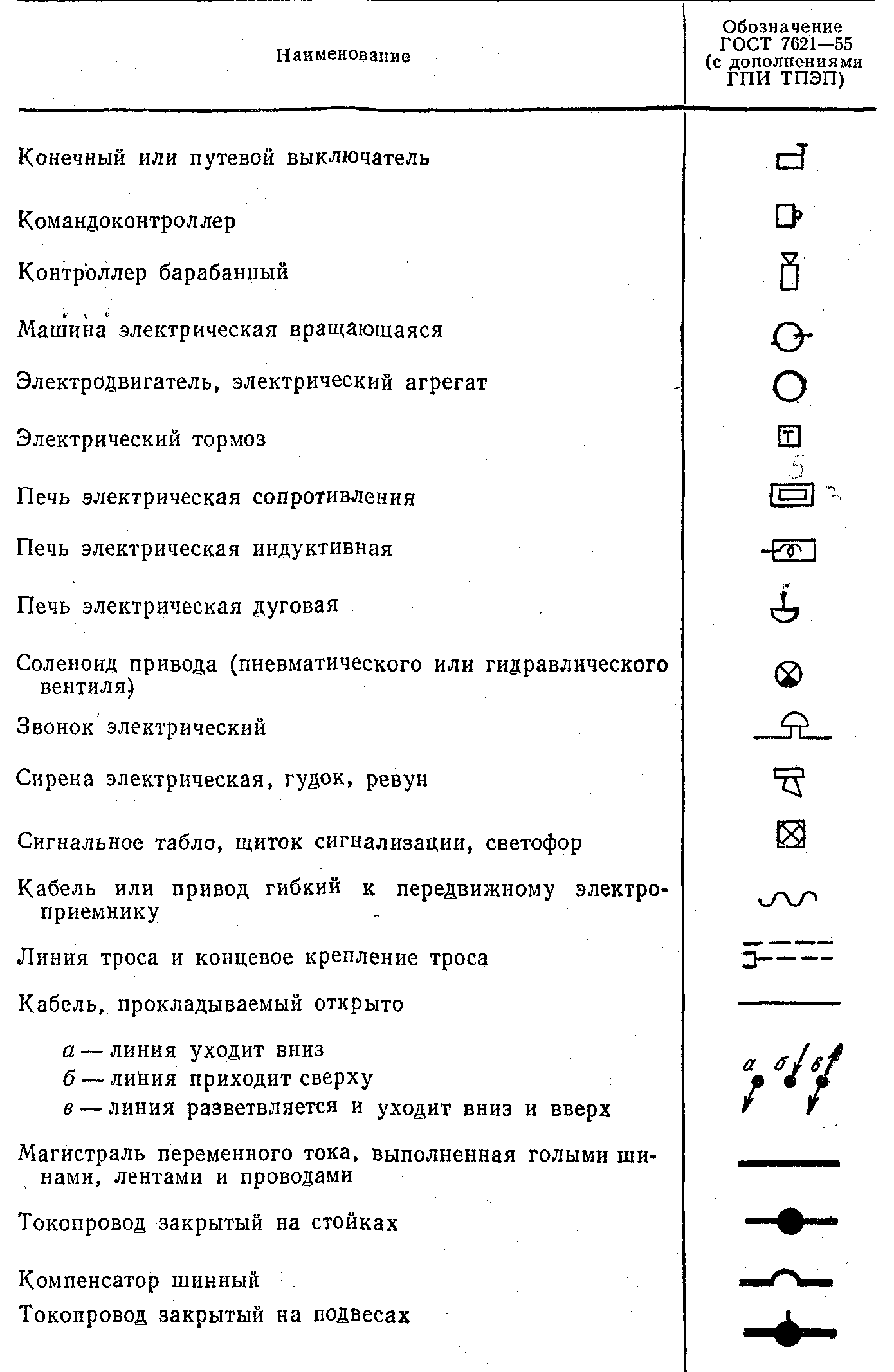

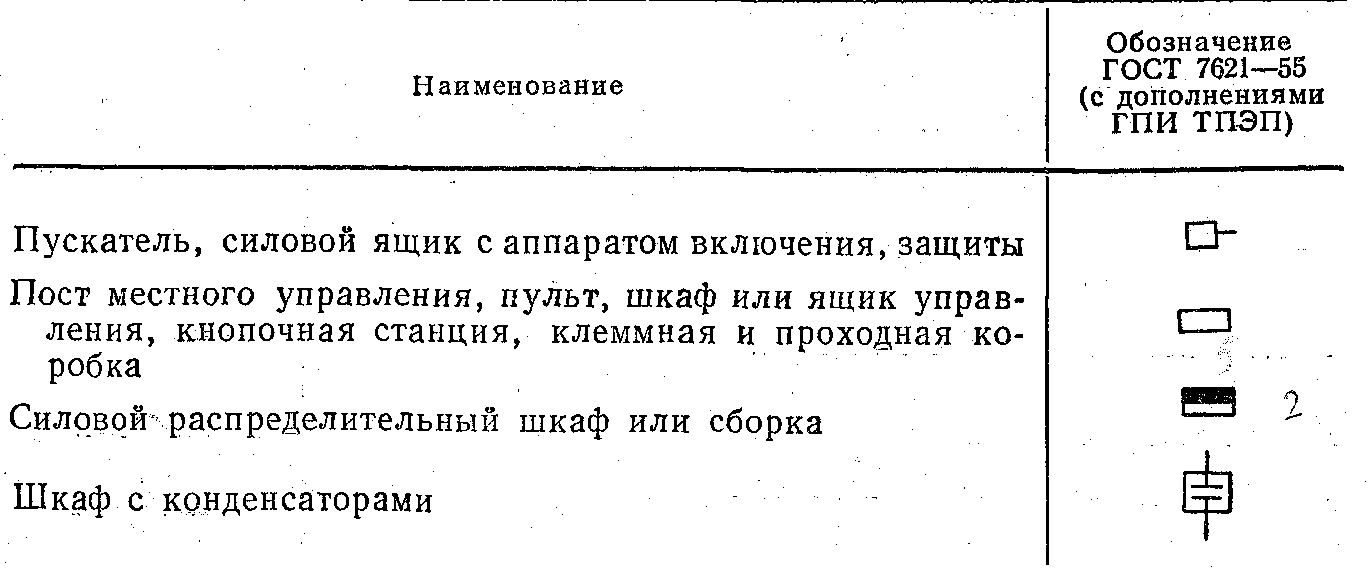

Условные графические обозначения электрооборудования и проводок на планах

ПРИЛОЖЕНИЕ III

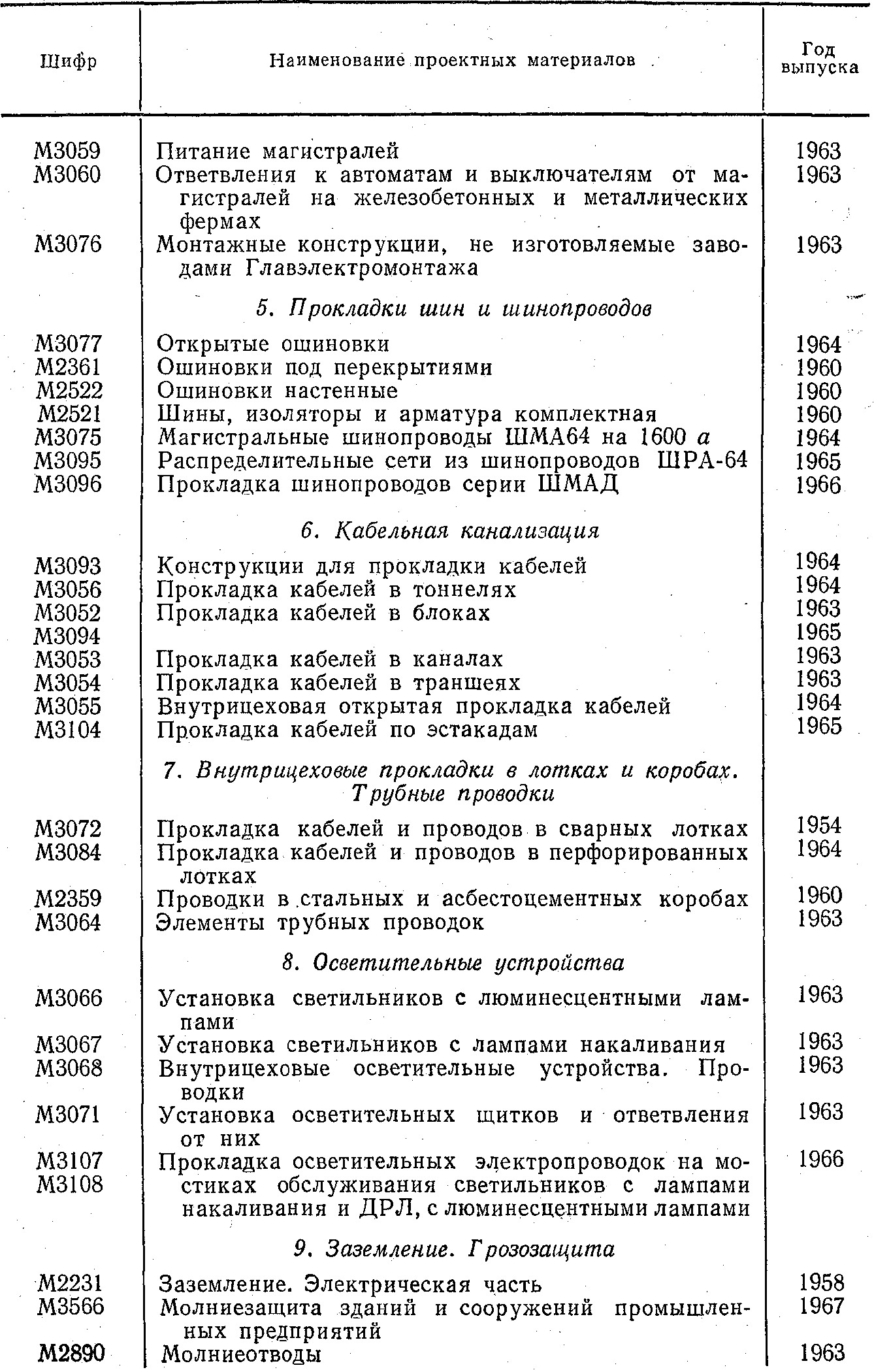

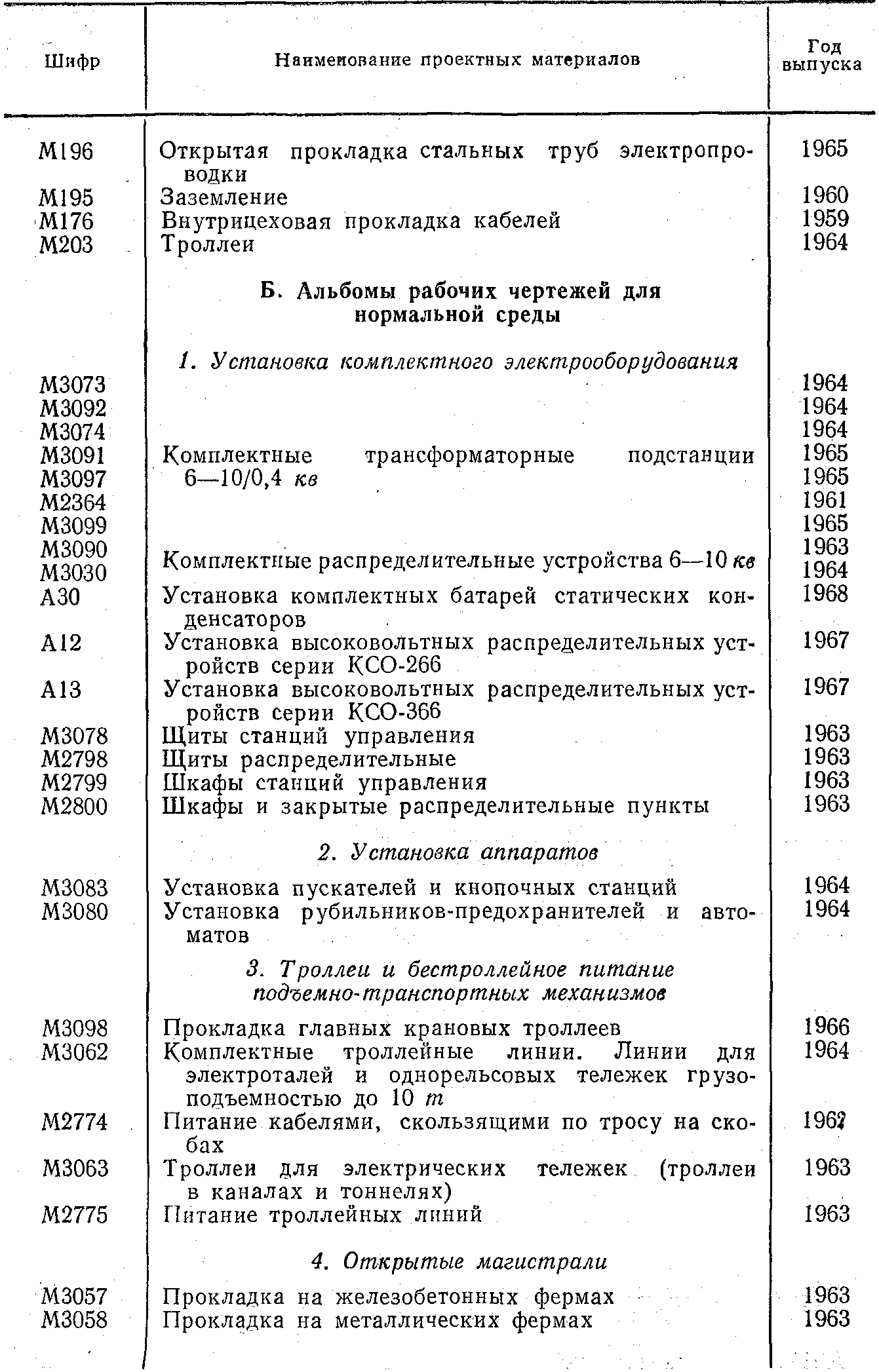

Типовые проектные материалы ГПИ «Тяжпромэлектропроект»

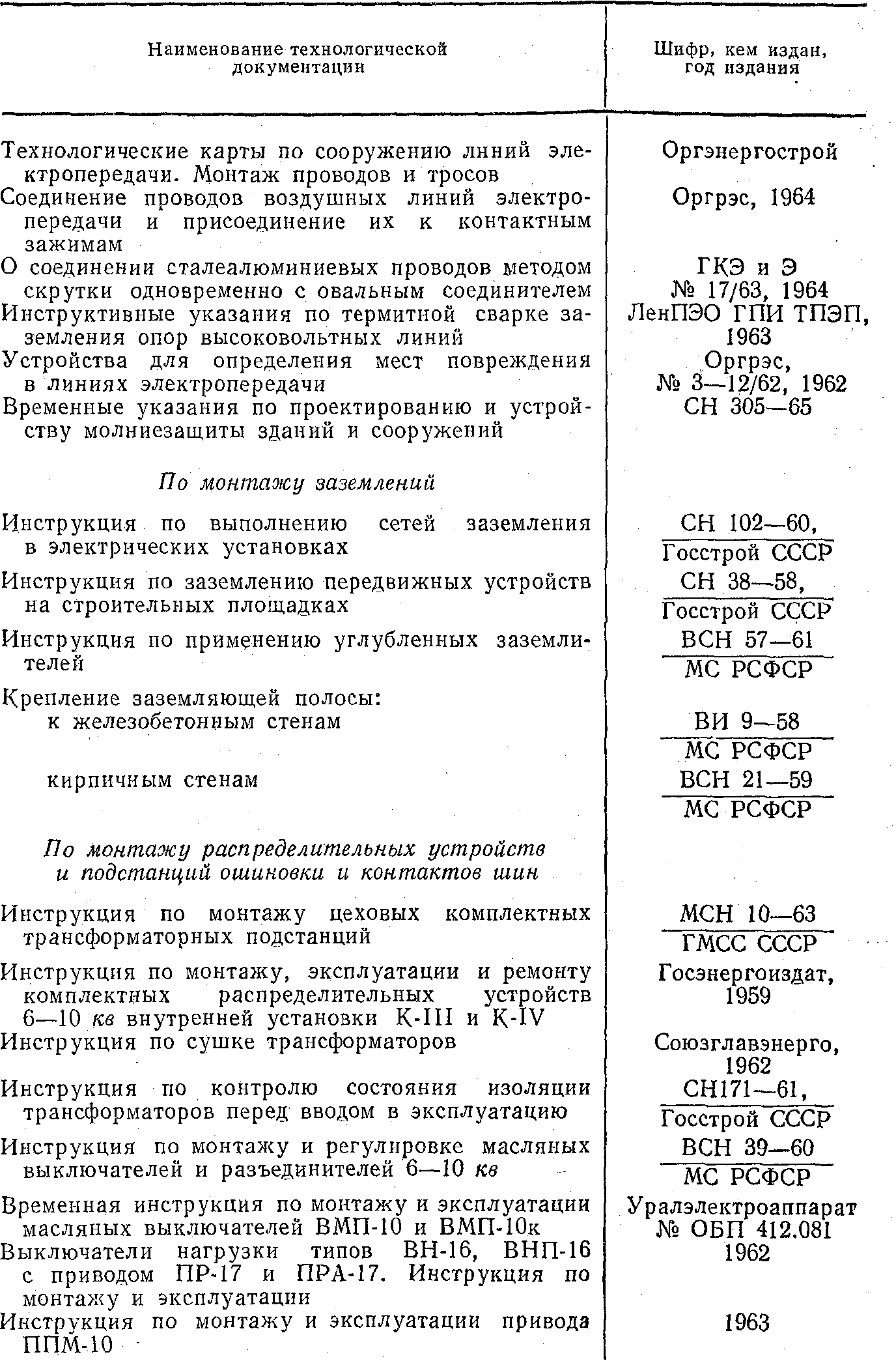

ПРИЛОЖЕНИЕ IV.

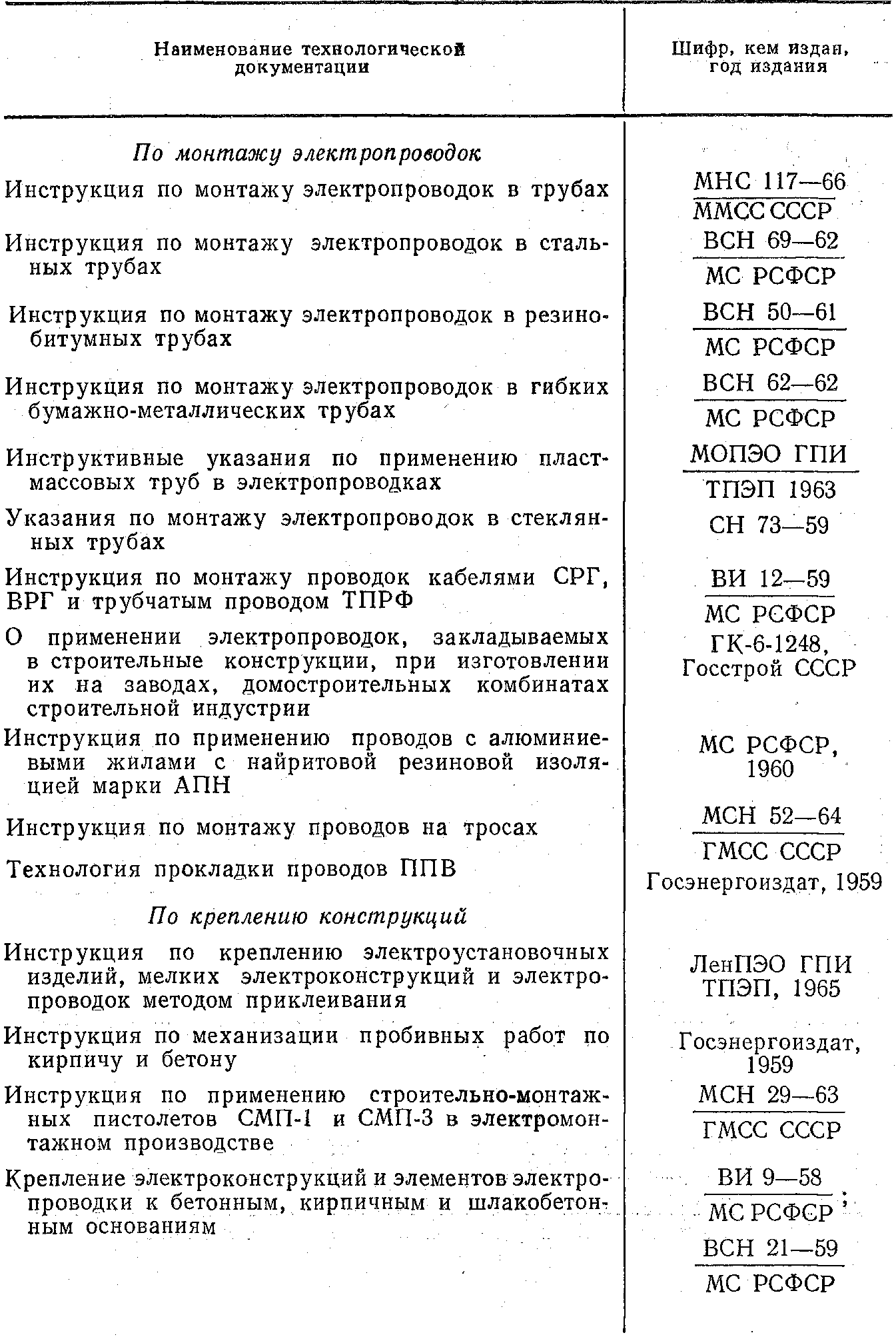

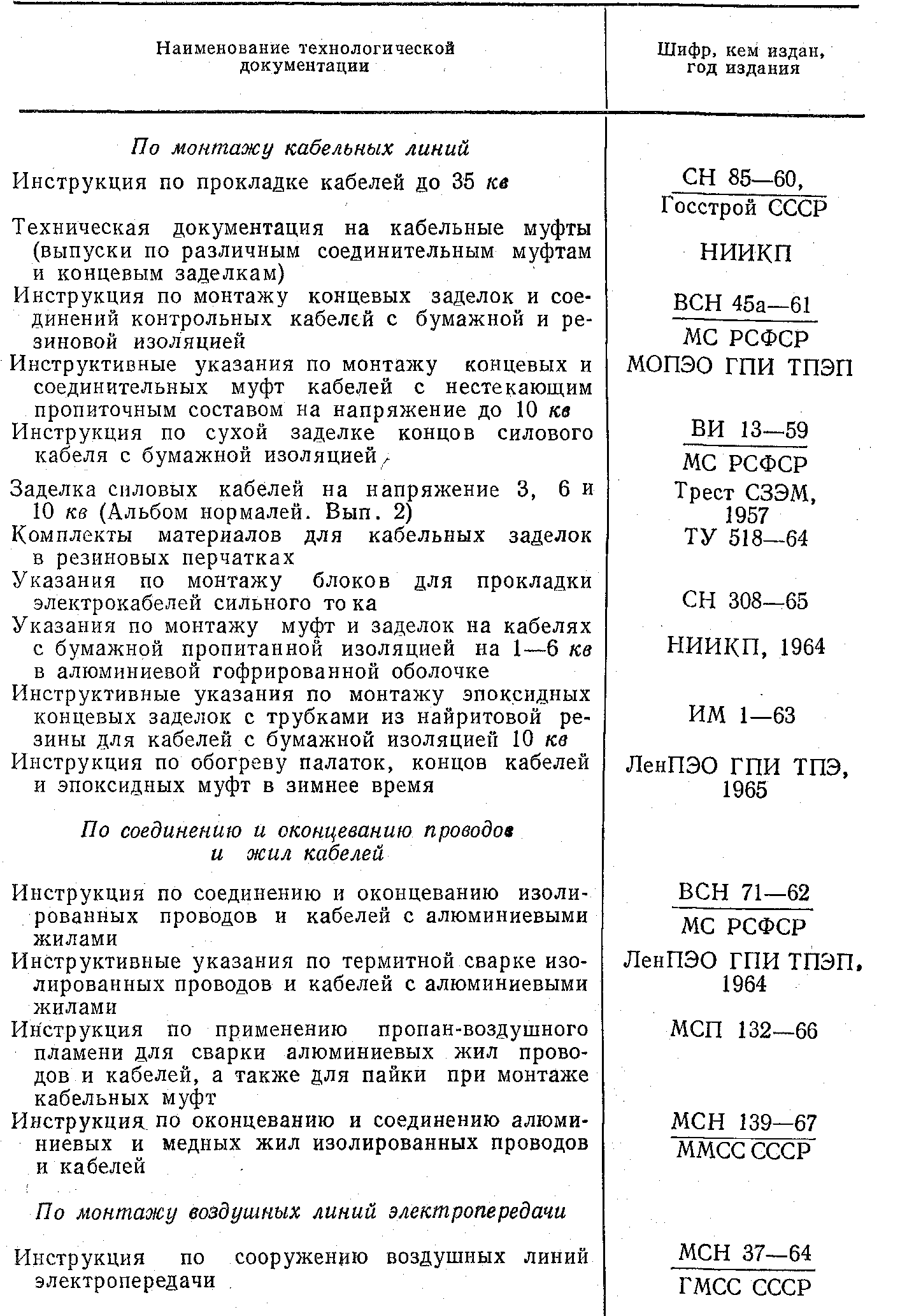

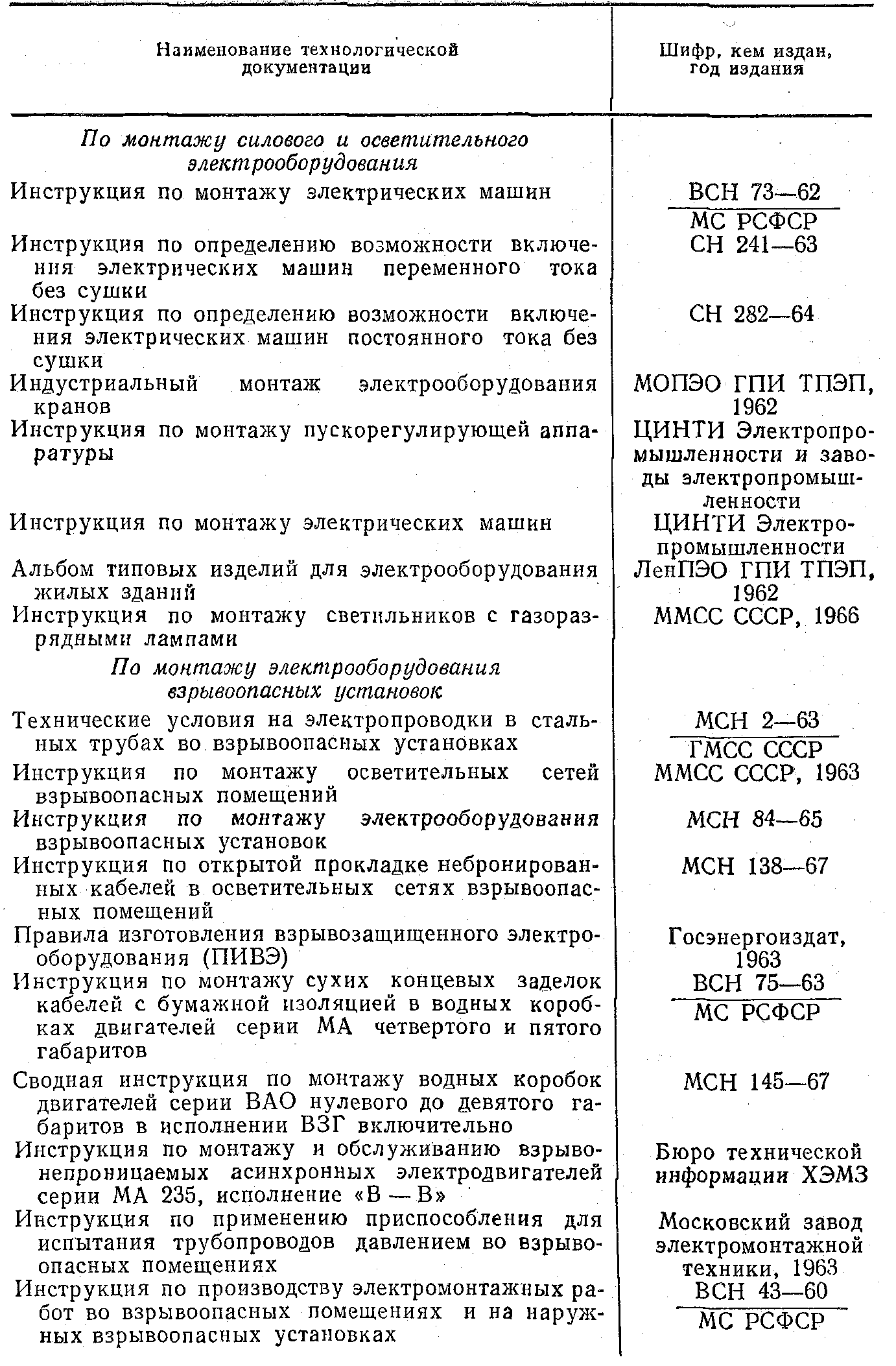

Перечень технологической документации для выполнения электромонтажных работ.

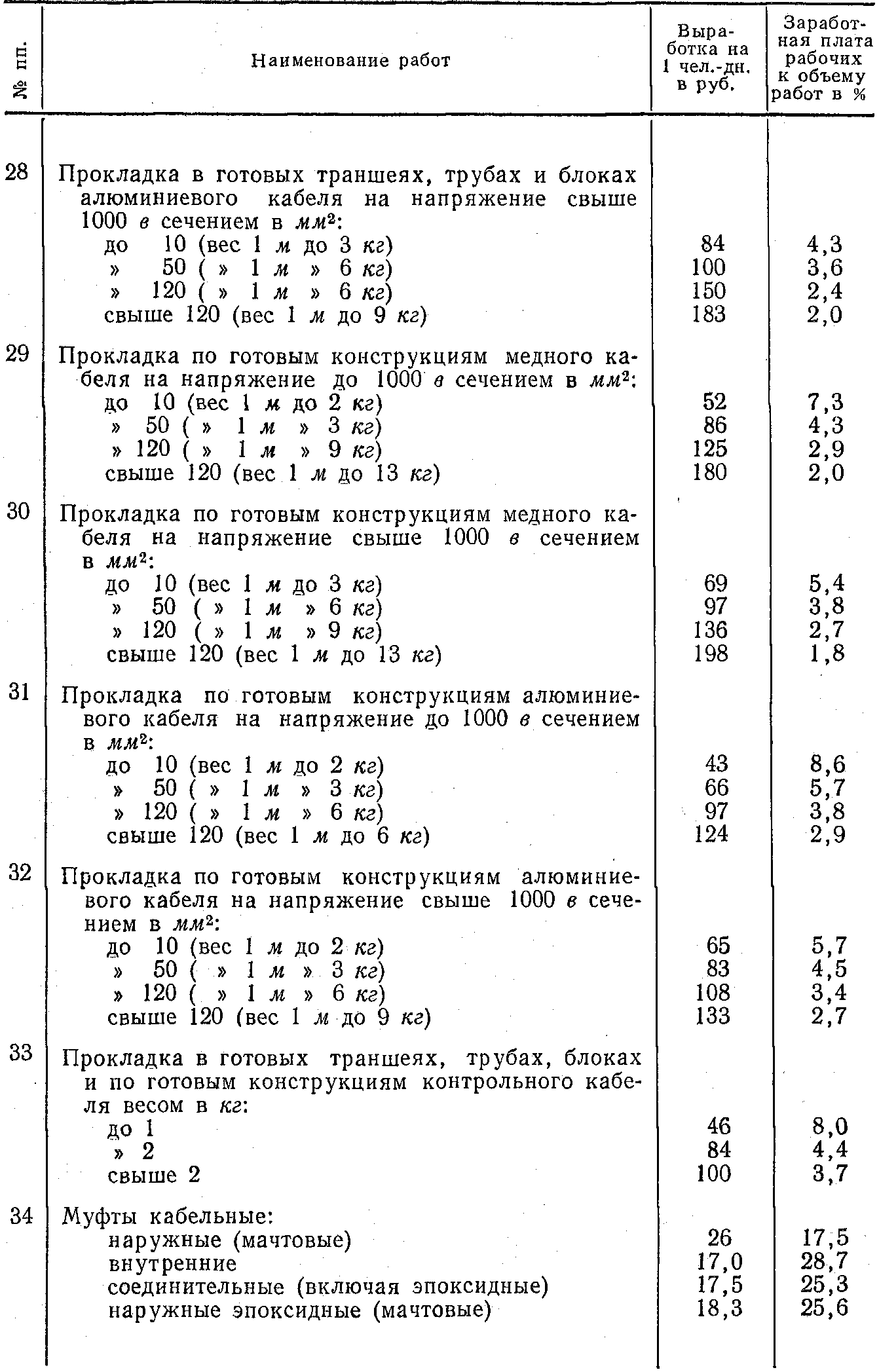

ПРИЛОЖЕНИЕ V.

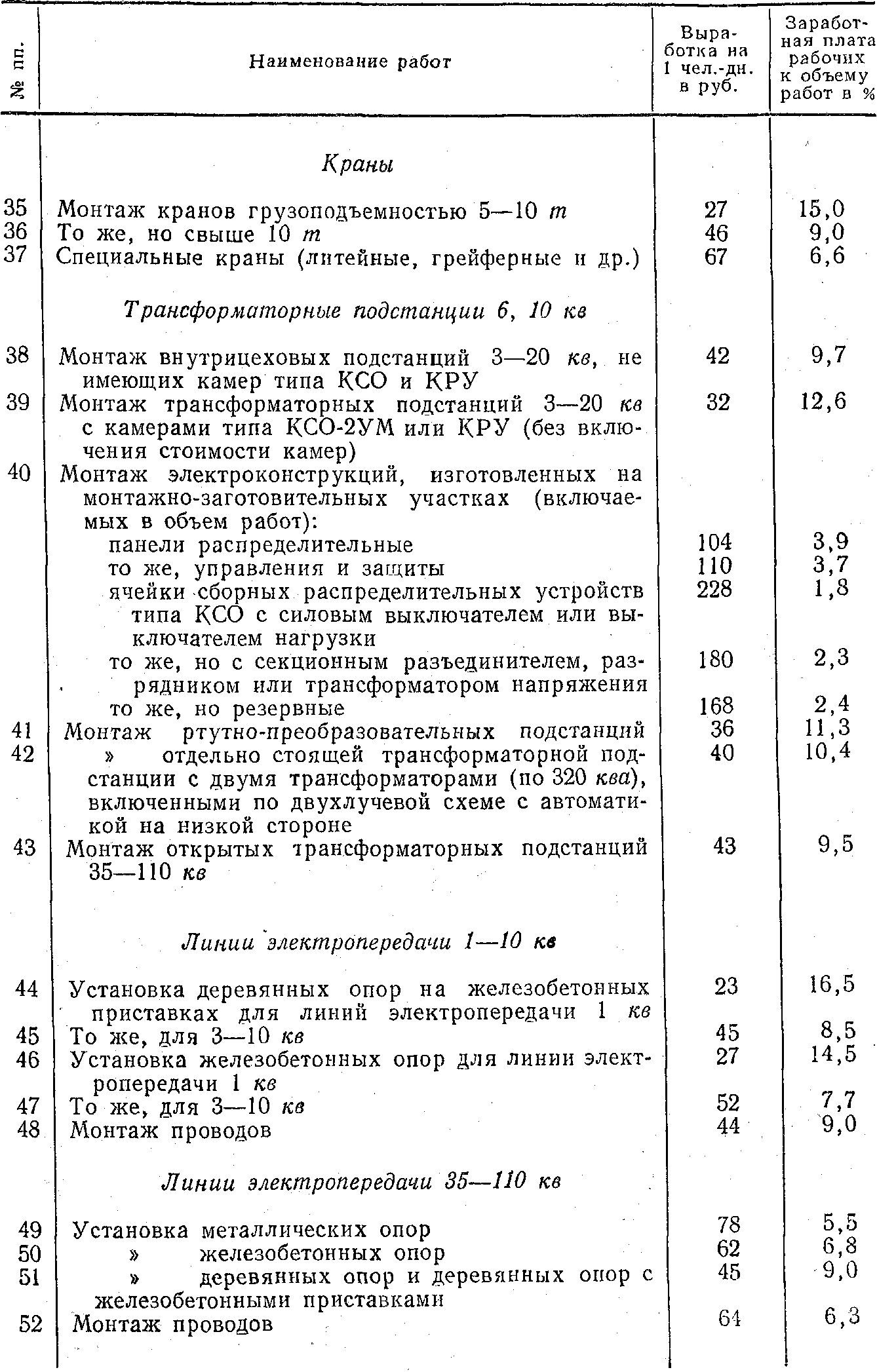

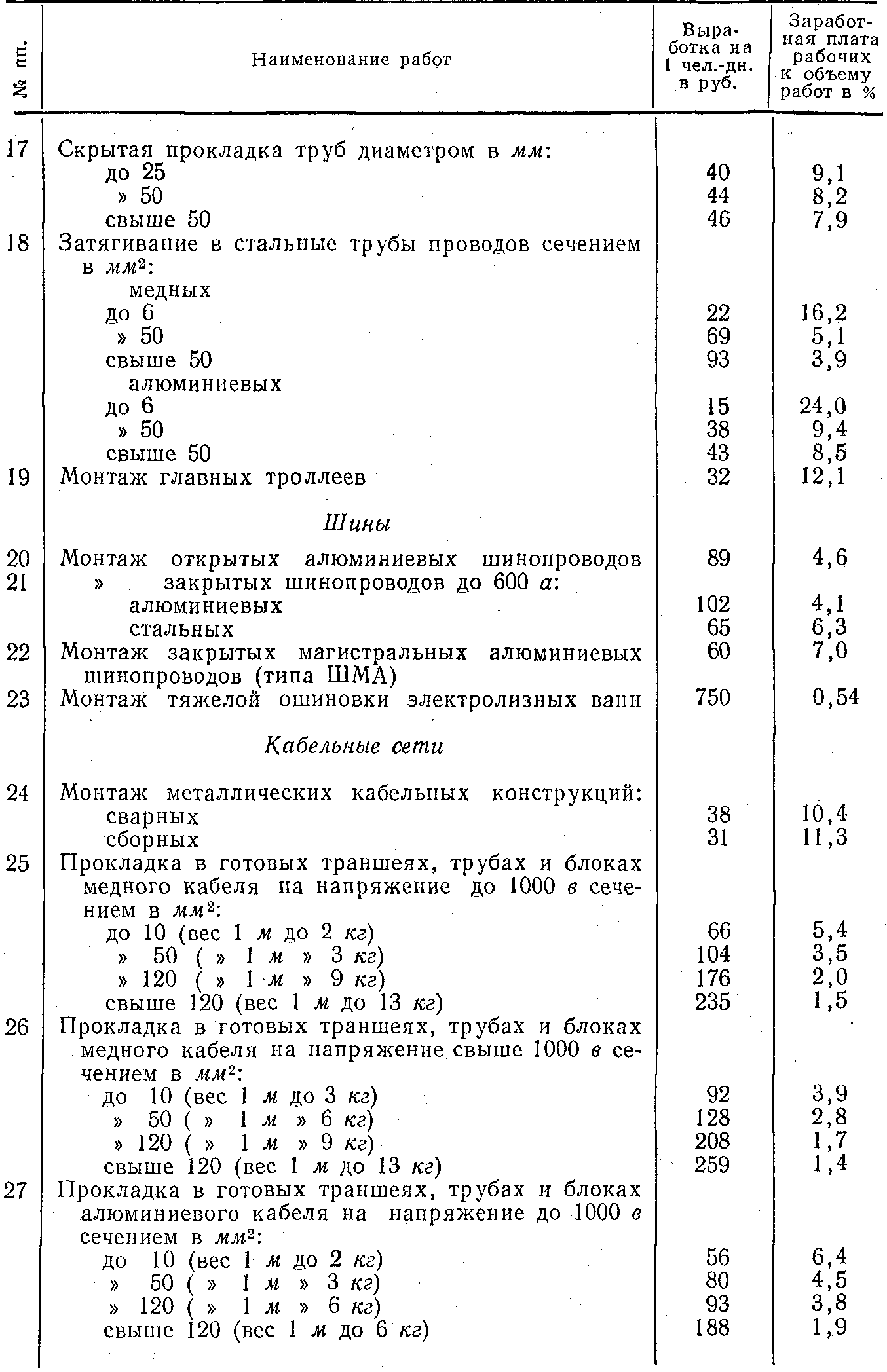

Примерные показатели выработки и заработной платы рабочих по отдельным видам электромонтажных работ.
(«Указания по месячному оперативному планированию электромонтажных работ». Технический отчет № 1706, МОПЭО ГПИ «Тяжпромэлектропроект»)

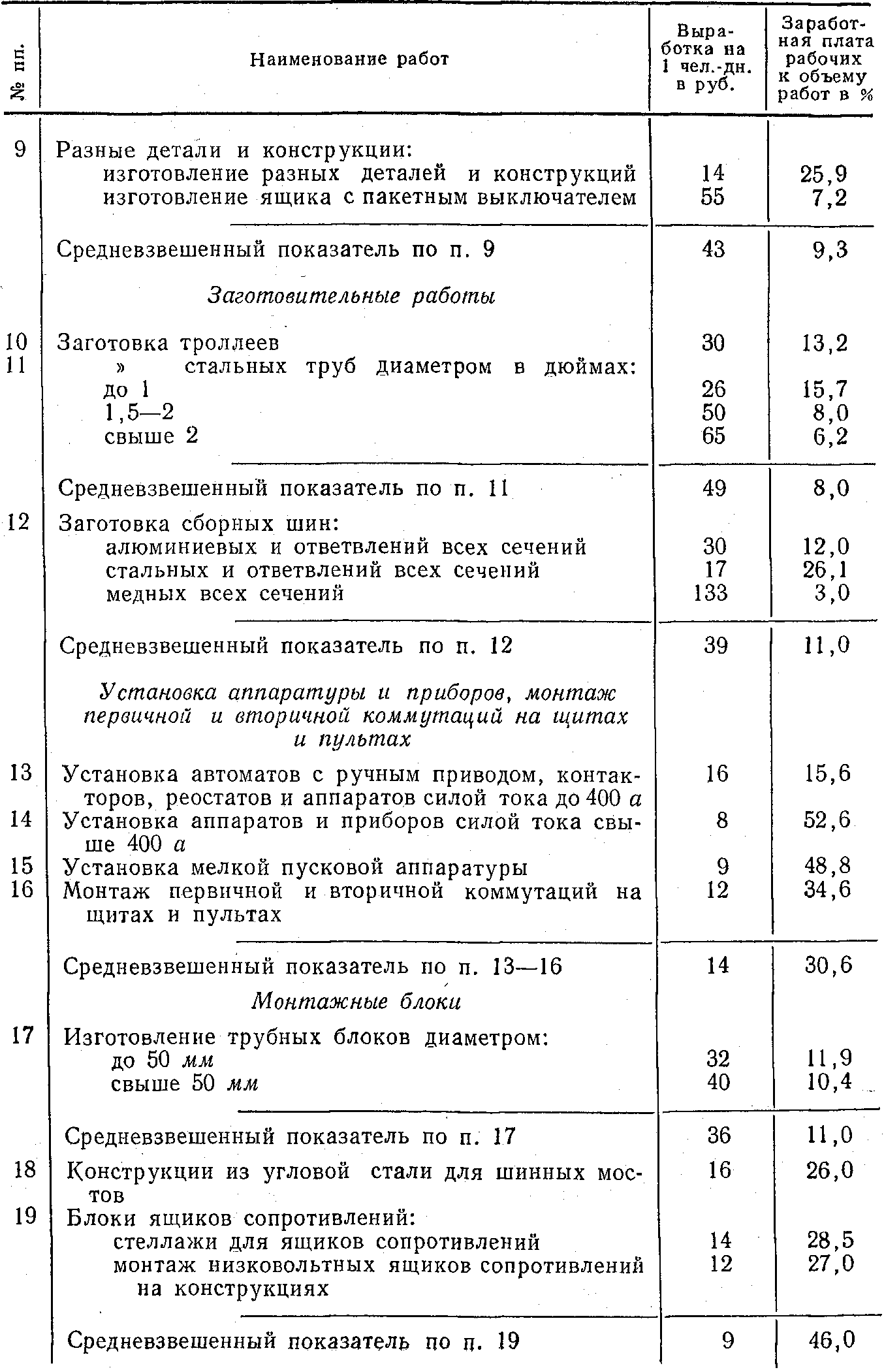

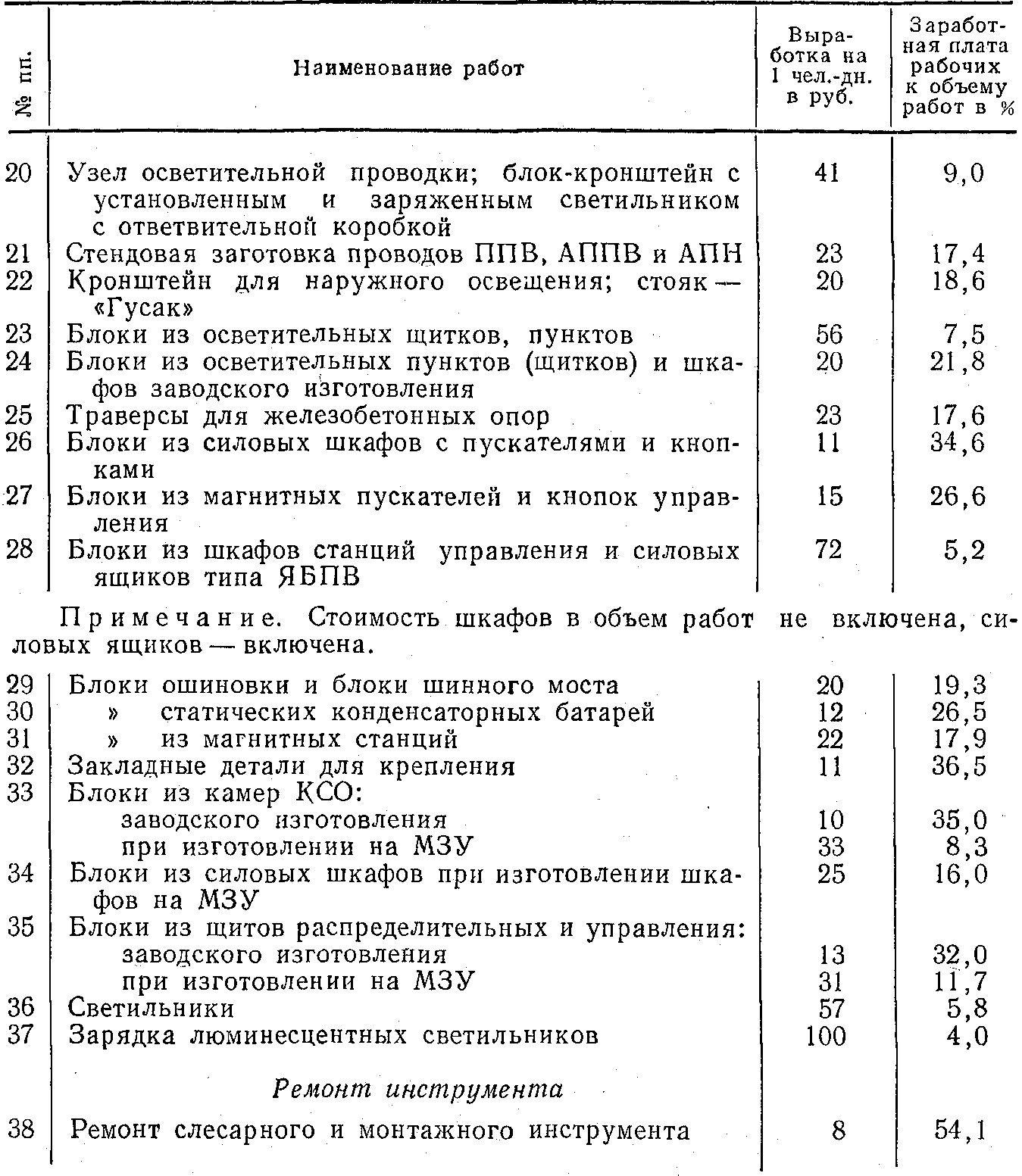

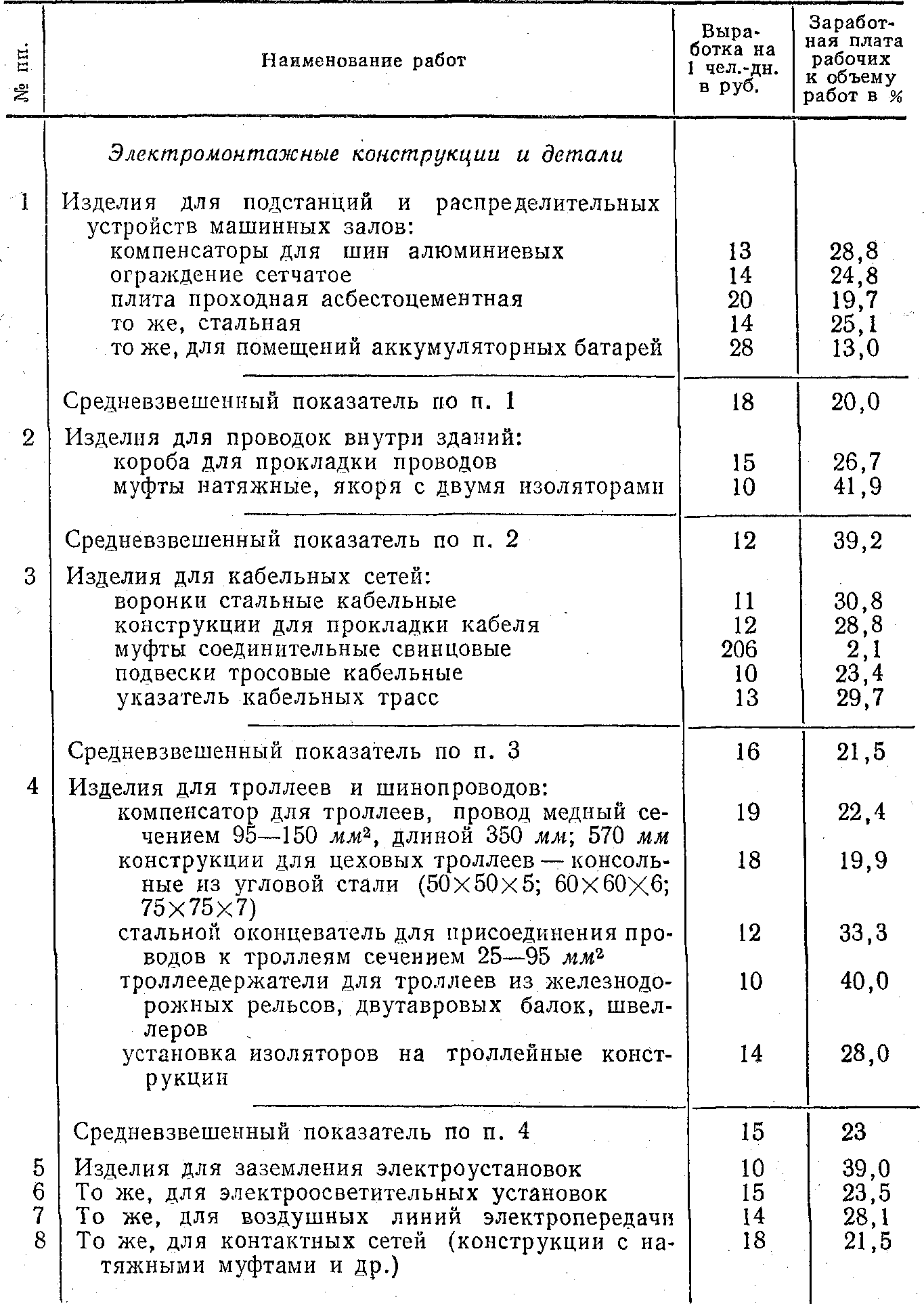

Примерные показатели выработки и заработной платы рабочих по отдельным видам монтажно-заготовительных работ («Указания по месячному оперативному планированию электромонтажных и монтажно-заготовительных работ», Госэнергоиздат, 1962)


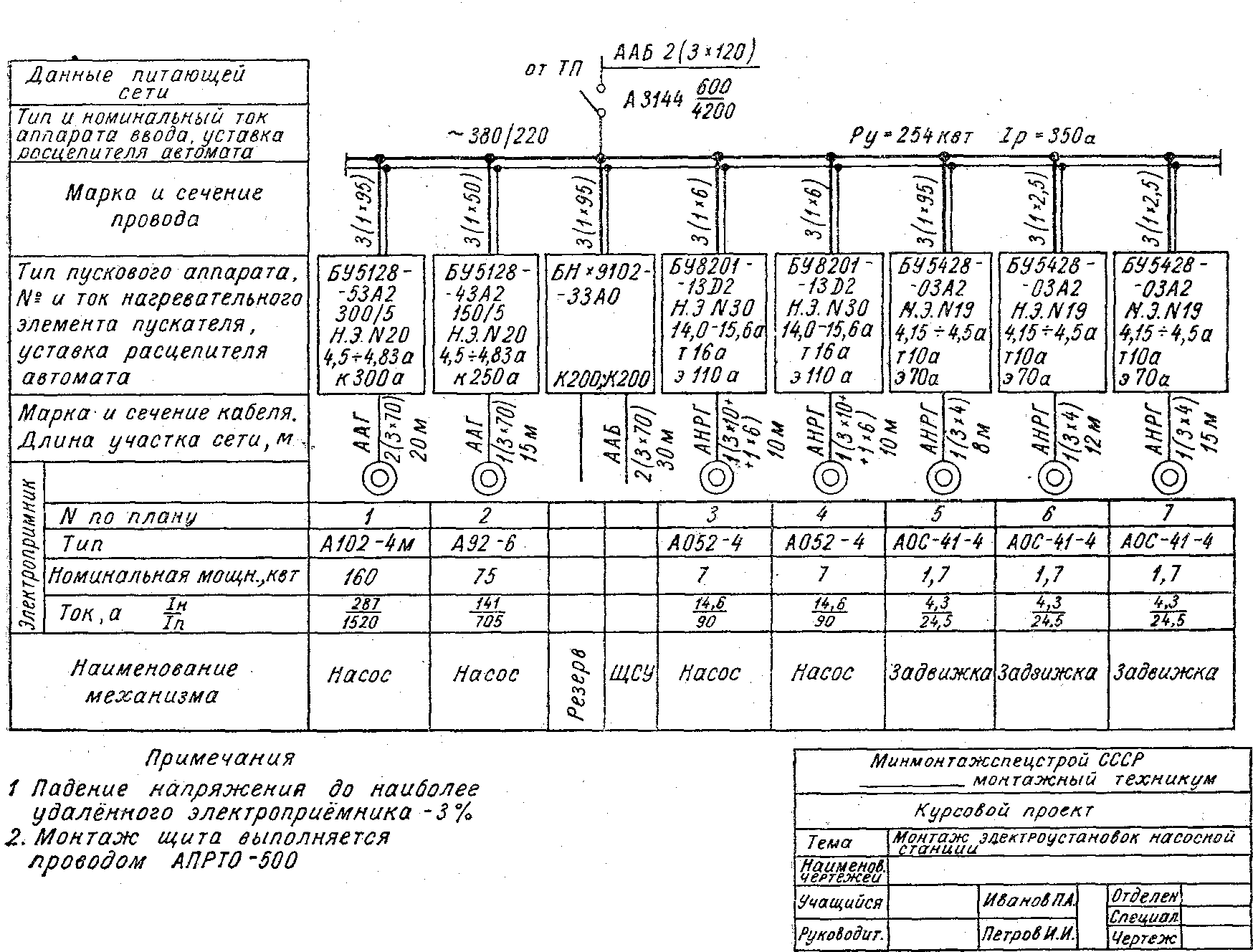

Приложение

Приложение VIII

Приложение IX


Приложение X
