В состав проекта входят: пояснительная записка (описания, расчеты, технологические карты, рисунки, эскизы и т. п.) и графические материалы (чертежи).
Проектные материалы должны удовлетворять заданию, быть тщательно отработаны учащимися и просмотрены руководителем. Оформляется проект в строгом соответствии с ГОСТ и другими директивными документами.
Ниже приводятся рекомендации по оформлению разработанных материалов.

Пояснительная записка.

Пояснительная записка составляется в процессе разработки разделов проекта. Однако ее окончательная компоновка и оформление производятся лишь по окончании всей работы над проектом.
Может быть рекомендована следующая структура пояснительной записки: обложка, титульный лист, задание на курсовое (дипломное) проектирование, оглавление, текст записки с таблицами, графиками, схемами, рисунками и эскизами, перечень литературы.
Образец надписи на обложке проекта
Рис. 1.1. Образец надписи на обложке проекта
Обложку следует делать из картона с краткой надписью, выполненной тушью на чертежной бумаге. Пример оформления обложки пояснительной записки приведен на рис. 1.1.
Обложку следует делать из картона с краткой надписью, выполненной тушью на чертежной бумаге. Пример оформления обложки пояснительной записки приведен на рис. 1.1.
Обложку следует делать из картона с краткой надписью, выполненной тушью на чертежной бумаге. Пример оформления обложки пояснительной записки приведен на рис. 1.1.
Титульный лист также надо выполнять тушью на чертежной бумаге.  Ниже приводятся образцы титульных листов к курсовому и дипломному проектам (формы 1.1 и 1.2).

Форма 1.1
МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ СТРОИТЕЛЬНЫХ РАБОТ СССР ГЛАВНОЕ УПРАВЛЕНИЕ КАДРОВ. И УЧЕБНЫХ ЗАВЕДЕНИИ
ЛЕНИНГРАДСКИЙ МОНТАЖНЫЙ ТЕХНИКУМ
Отделение: Дневное
Специальность: Монтаж электрооборудования
промышленных предприятий
Группа: 1У-Э-2
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту на тему:
«Проект производства электромонтажных работ
по цеху металлообработки»
по предмету
«Монтаж электрооборудования промышленных предприятий»
Учащийся-------- (Иванов А.И.)
Руководитель------------------------- (Алексеев Ф. И.)

Форма 1.2 МИНИСТЕРСТВО МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ СТРОИТЕЛЬНЫХ РАБОТ СССР ГЛАВНОЕ УПРАВЛЕНИЕ КАДРОВ И УЧЕБНЫХ ЗАВЕДЕНИИ ленинградский монтажный ТЕХНИКУМ
Специальность: Монтаж электрооборудования промышленных предприятий Отделение: Дневное Группа: IV-3-2

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к дипломному проекту на тему:
«Монтаж электрооборудования насосной станции второго подъема Горнообогатительного комбината»
Учащийся -------------------------------  (Иванов         А. И.)
Руководитель-------------------------- (Алексеев Ф.И.)
Консультант --------------------------   (Степанов       С. А.)

После титульного листа помещается оригинал задания на проект, а за ним — оглавление, в котором приводится перечень всех материалов проекта, включая чертежи. Нумерация и наименование материалов, приводимых в тексте пояснительной записки, должны соответствовать указанным на чертежах.
Текст записки должен быть сжатым и лаконичным, но в то же время достаточно полным, связным и технически грамотно изложенным. Записка оформляется на одной стороне листа бумаги формата «11» размером 210X297 мм, с полями (рис. 1.2). Заголовки частей разделов и параграфов следует выделять, но выполнять стандартным шрифтом.
Повторяющиеся расчеты приводятся один раз; результаты последующих расчетов сводятся в соответствующие таблицы. Сокращения слов, за исключением общепринятых (например: т. е., и т. д., и т. п., и др.), не допускаются. Обозначения единиц измерения принимаются по ГОСТ (килограмм — кг, тонна — т и т. д.).
Спецификации и смета оформляются по установленной форме (§ VI.1 и VI.2).
На применяемые в записке зависимости, типовые формулировки, формулы, нормативы, цены приводятся ссылки на источники, откуда они заимствованы. В квадратных скобках указывается номер, под которым в перечне литературы числится соответствующий технический материал.
В тексте пояснительной записки следует приводить ссылки на графические материалы проекта. В необходимых случаях указываются также номера позиций чертежа. Иллюстрации с поясняющими подписями (таблицы, графики, схемы, эскизы, рисунки, фотоснимки) нумеруются последовательно и помещаются в тексте записки или на вкладных листах.

В перечень литературы включают все учебные пособия, справочники, каталоги, ценники, прейскуранты, нормали, монтажные инструкции и т. п., которыми учащийся пользовался в работе над проектом; указываются автор книги, ее полное название, издательство и год выпуска.
Графические материалы (чертежи) составляются в процессе работы над проектом вначале в виде эскизов и набросков, а после просмотра руководителем проекта и принципиальной компоновки вычерчиваются начисто на листе чертежной бумаги. Рекомендуется вначале нанести соответствующие изображения тонкими линиями, а затем, после тщательной проверки, окончательно оформить чертеж.
Чертежи выполняются на листах формата «24» размером 594x841, как правило, в карандаше или по специальному разрешению руководителя проекта — тушью.
Условные обозначения на чертежах приводятся по соответствующим ГОСТ и нормалям:
электрические схемы — по ГОСТ 7624—62 (изменение 1);
конструктивные чертежи — по ГОСТ 3453—59;
строительная часть — по ГОСТ 11692—66;
изображение аппаратов, цепей на элементных схемах — по указаниям, приведенным в прилож. I;
изображение аппаратов, электрических цепей на планах — по указаниям приложения II.
Планы и разрезы строительной части цехов и подстанций выполняются в масштабе 1:50, 1:100, 1:200, а фасады и разрезы комплектных устройств (щитов, камер, пультов, шкафов) — 1 : 10, 1:20.

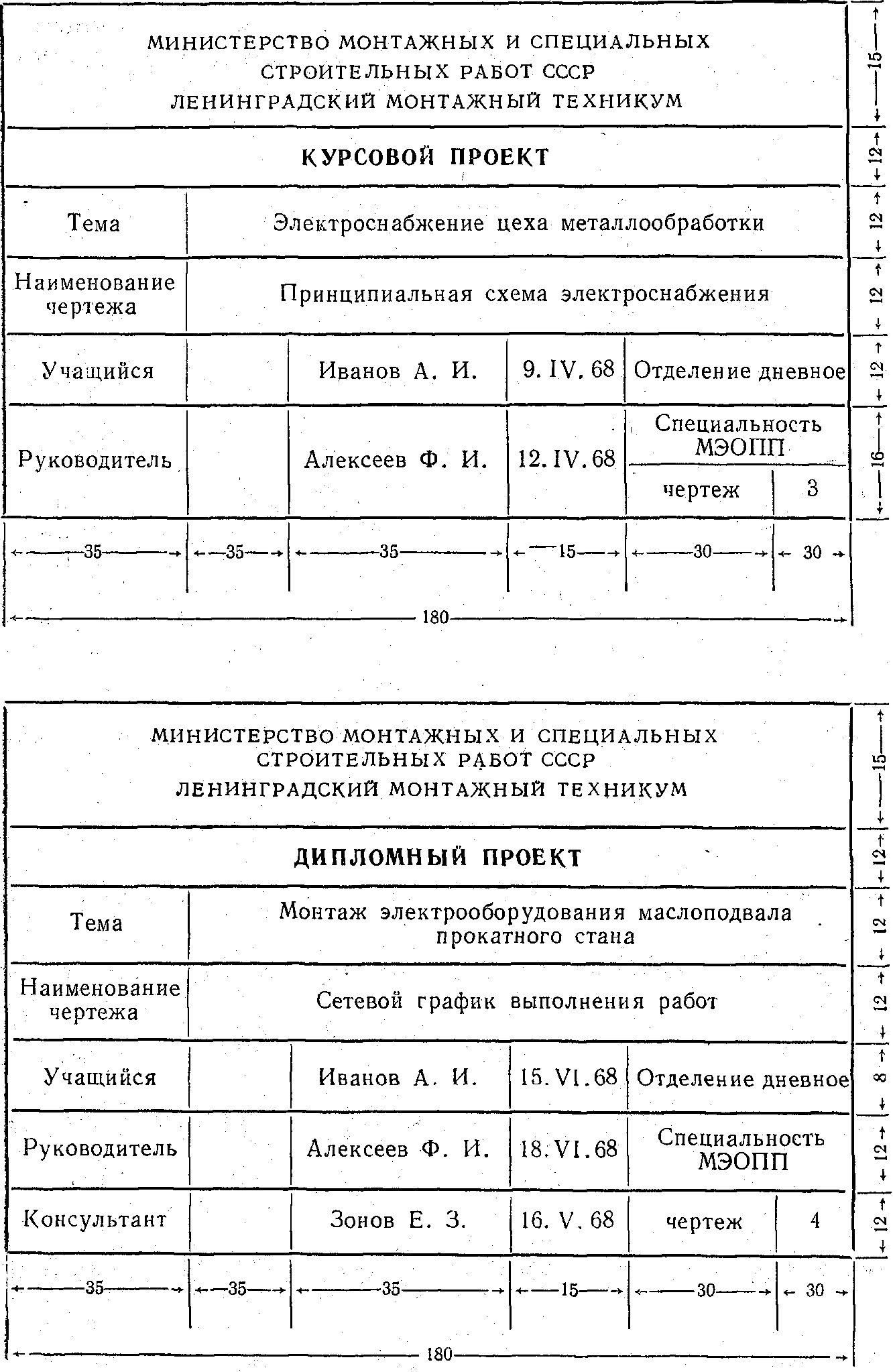

В правом нижнем углу чертежа вычерчивается штамп, образец которого приводится ниже (форма 1.3).
С разрешения руководителя проекта на одном листе могут быть размещены два чертежа одинакового размера. Каждый из чертежей следует заключить в самостоятельную рамку, снабдив отдельным штампом. Необходимо добиваться, чтобы лист чертежа был равномерно заполнен на 70—80% его площади.
При выполнении графических работ элементы электроустановок (электрооборудование, комплектные устройства, электрические цепи различных назначений, родов тока и напряжений) выделяют линиями различной толщины и рекомендуемого очертания (прилож. II).

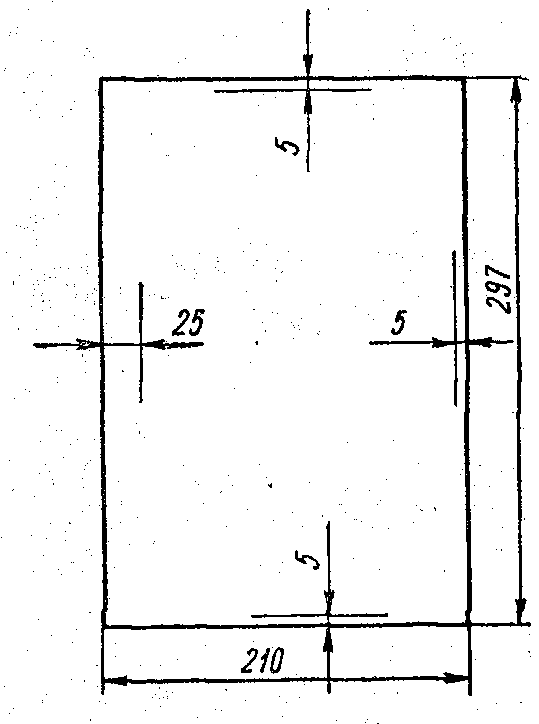

Рис. 1.2. Лист пояснительной записки

Форма 1.3.

На компоновочных чертежах электропомещений, электроустановок цехов и т. п., а также на электрических схемах должны соблюдаться пропорции в изображении отдельных элементов (камеры, щиты, двигатели, трансформаторы, распределительные пункты, аппараты, технологическое оборудование и т. п.). В приложениях VII—X приведены примеры оформления чертежей разной тематики.
