ГЛАВА ПЯТАЯ.
СВЕРХПРОВОДЯЩИЕ ТРАНСФОРМАТОРЫ С ВРАЩАЮЩИМСЯ МАГНИТНЫМ ПОЛЕМ ВОЗБУЖДЕНИЯ.
1. Общие уравнения сверхпроводящих трансформаторов.
Сверхпроводящие обмотки трансформаторов с вращающимся магнитным полем возбуждения конструктивно выполняются по аналогии с замкнутыми обмотками электрических машин, расположенными в пазах и состоящими из последовательно соединенных секций. Каждая секция такой обмотки соединяется с соответствующим полупроводниковым переключателем (ПП) управляемого полупроводникового коммутатора. СП трансформаторы могут быть выполнены многообмоточными, при этом УПК могут быть присоединены отдельно к первичным или вторичным обмоткам, а также к обеим обмоткам СПТ.
Использование в СПТ с вращающимся магнитным полем возбуждения обмоток с УПК открывает возможность разработки новых видов статических электромагнитных преобразователей электромашинного типа. При этом СПТ с УПК можно рассматривать как частный случай электрической машины с УПК, с заторможенным ротором.
Теория сверхпроводящих трансформаторов с вращающимся магнитным полем возбуждения и управляемым полупроводниковым коммутатором может быть получена на основе теории электрических машин с управляемым полупроводниковым коммутатором [210, 225].
В связи с тем, что число секций в СПТ Ν>6, возможно использование метода расчета электрических машин с УПК по усредненным значениям при большем числе фаз.

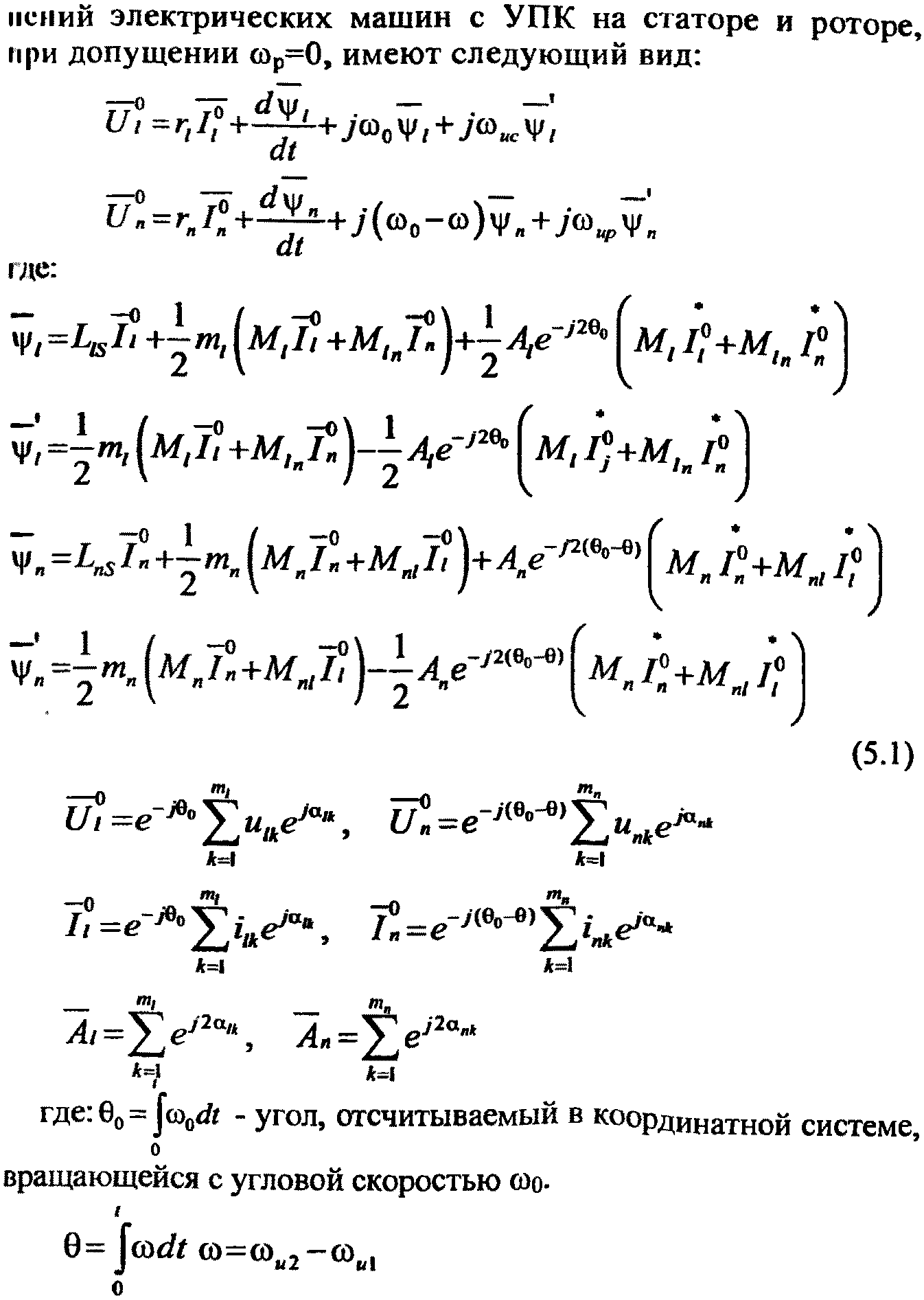

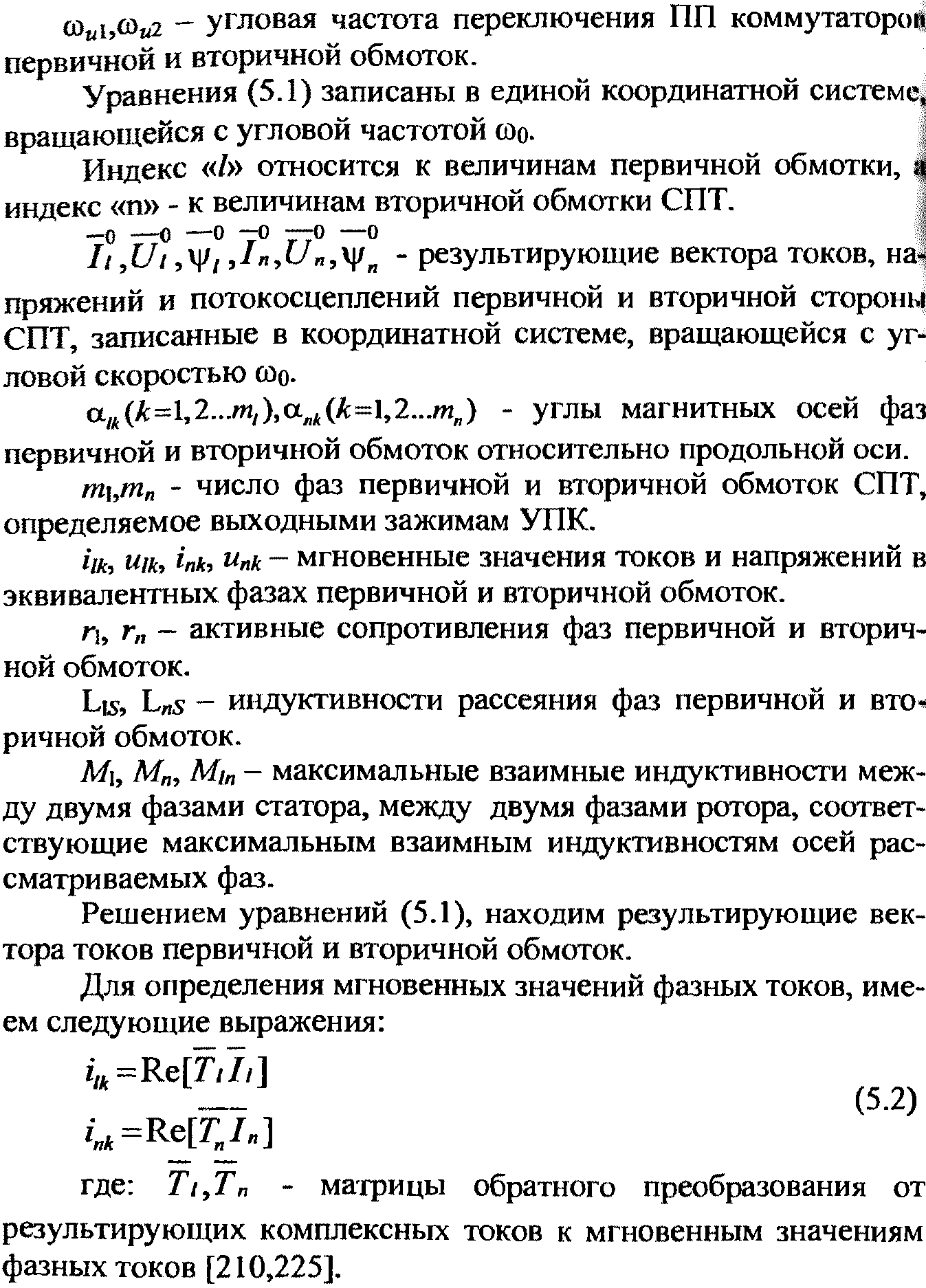

Уравнения для двухобмоточного СПТ с УПК с первичной и вторичной стороны, полученные из общих уравнений

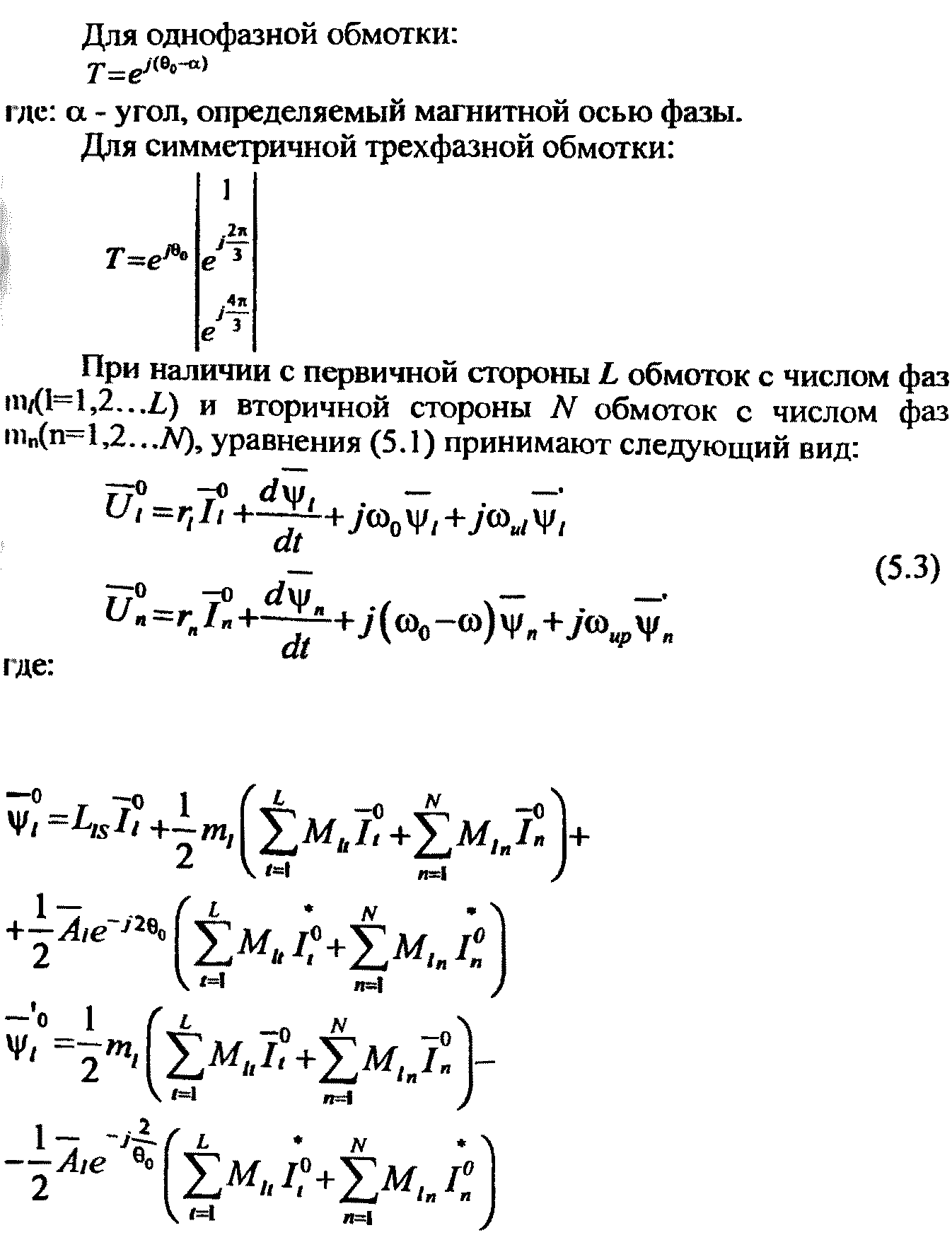

(5-4)
