При выборе вида электропроводки (открытой или скрытой) большое значение имеет характер производства, назначение сети и соображения технической эстетики. С точки зрения производства электромонтажных работ наиболее желательной является открытая электропроводка, требующая, как правило, наименьших затрат труда и материалов для своего осуществления. Тем не менее в ряде производств открытая проводка совершенно недопустима, а в других является нежелательной и неудобной в эксплуатации. Так, например, если проектируемая сеть предназначена для электроснабжения рабочих мест предприятия с повышенными требованиями к чистоте помещения, где содержание пыли в воздухе строго регламентировано технологическим процессом, где гладкие стены, полы и потолки периодически обмываются водой, устройство открытой электропроводки исключается.
Когда электропроводка может быть подвержена внешним механическим воздействиям или действию тепловых излучений от нагретых предметов или огня, открытая проводка будет быстро выходить из строя и поэтому она применяется в редких случаях и при условии выполнения защиты от повреждений (экраны, короба и т. п.).
Как уже отмечалось, решающее значение на выбор способа выполнения электропроводки оказывают условия окружающей среды и степень возгораемости строительных материалов и конструкций. Правила устройства электроустановок, а также Указания Госстроя СССР по выбору и применению установочных электрических проводов (СН 351-66) регламентируют способы выполнения проводок и рекомендуемые марки проводов и кабелей для различных условий.
Изолированные провода и кабели отличаются друг от друга исполнением защитных оболочек.
Кабели, в отличие от проводов, имеют поверх изоляции жил герметичную оболочку, предохраняющую изоляцию от воздействия влаги, паров или газов окружающей среды. Кроме того, эта герметичная оболочка делает кабель более устойчивым к внешним механическим воздействиям, чем провод, лишенный этой герметичной оболочки.
Провода могут вообще не иметь защитных оболочек поверх изоляции жил. Например, провод марки ПВ имеет только полихлорвиниловую изоляцию жил и не имеет защитных оболочек.
Защитные оболочки других проводов, например марок ПР и АПР или ПРКС, выполняются в виде оплетки из хлопчатобумажной пряжи или других материалов.
В соответствии с имеющимися правилами и рекомендациями по экономии меди следует применять провода и кабели с алюминиевыми жилами. Провода с медными жилами разрешается применять для вторичных цепей основного и вспомогательного оборудования мощных тепловых и гидравлических электростанций с генераторами мощностью 100 МВт и более, для подстанций с высшим напряжением 220 кВ и более, для вторичных цепей, силовых и осветительных сетей во взрывоопасных помещениях классов В-I и В-Iа.
Несмотря на дефицитность медные провода и кабели разрешается применять для силовых цепей на всех кранах при сечении этих проводов до 6 мм2 (алюминиевые провода в цепях подъемных кранов разрешается применять сечением не менее 16 мм2, при этом во избежание переломов при вибрациях провода должны быть многопроволочными).

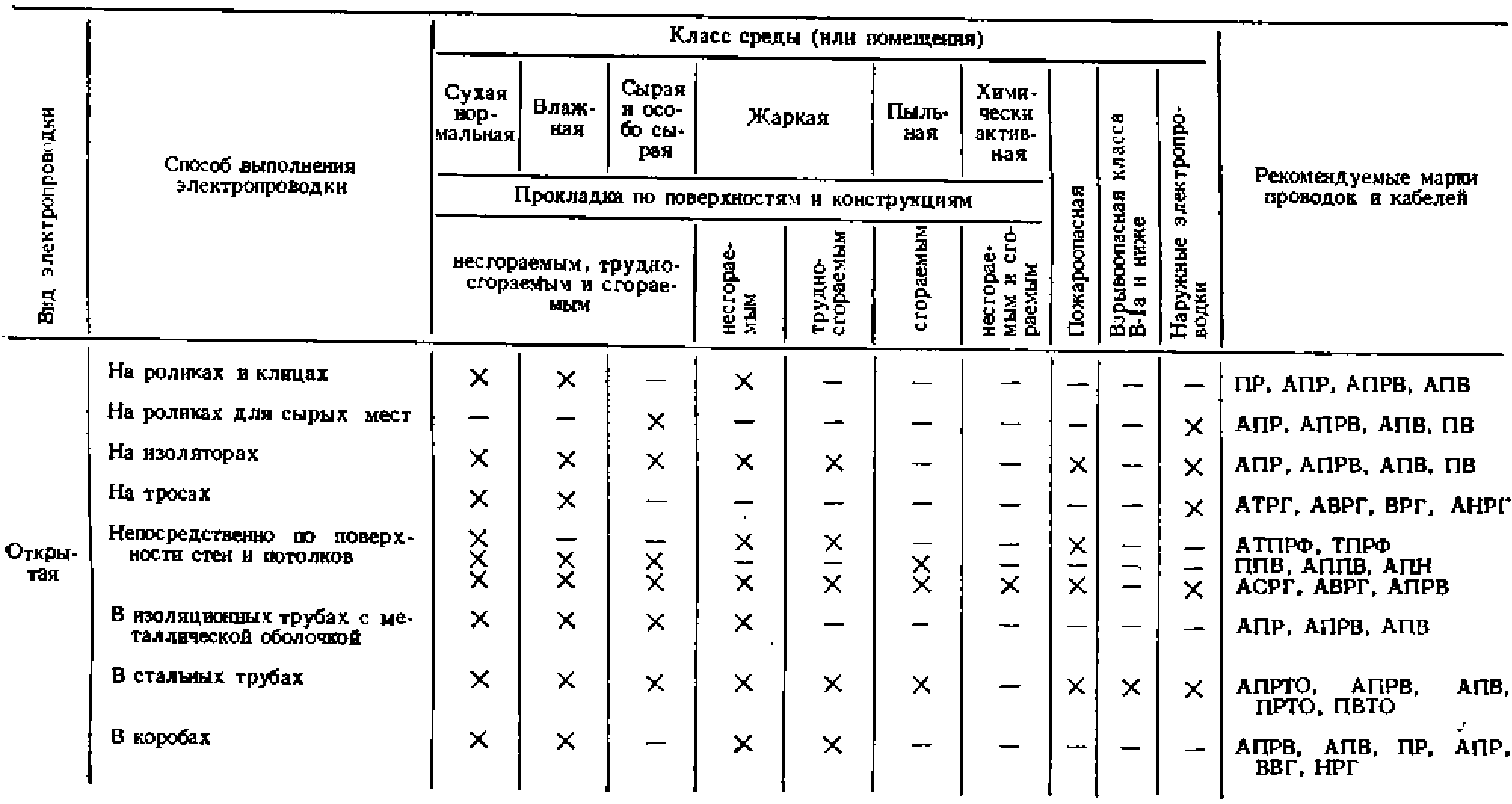

Способы выполнения электропроводок

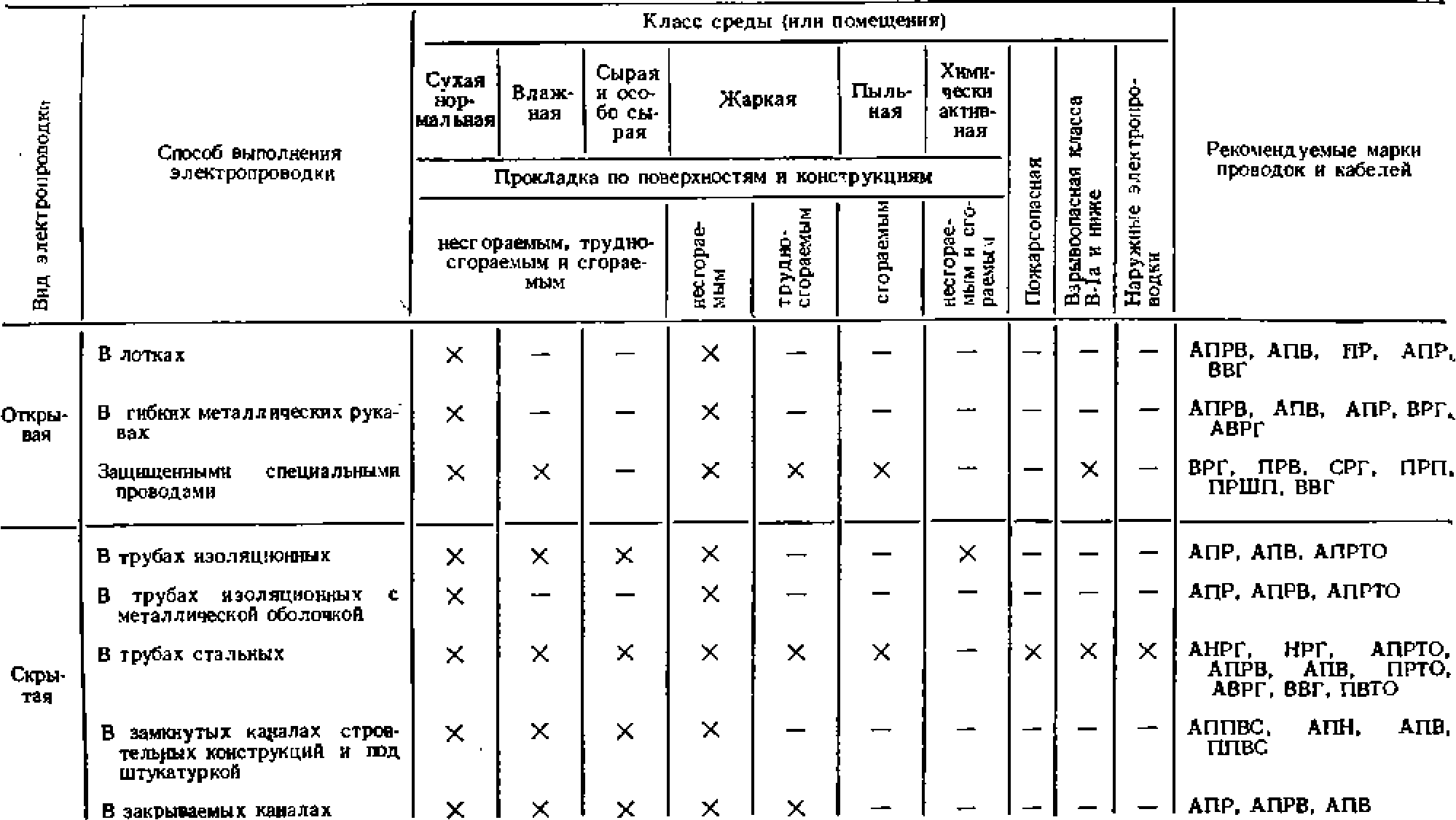

Продолжение табл. 9-4
Медные провода могут применяться для вторичной коммутации электропроводов ответственных агрегатов основного металлургического производства, таких как доменные печи, главные линии обжимных и непрерывных станов горячей прокатки.
В табл. 9-4 приведены виды и способы выполнения электропроводок в зависимости от условий окружающей среды, группы возгораемости строительных конструкций и рекомендуемые марки проводов и кабелей.
