Одним из основных условий размещения компенсирующих устройств является наибольшее снижение потерь активной мощности в сетях от реактивных нагрузок. Поэтому установка относительно большой мощности конденсаторов целесообразна в местах наибольших реактивных нагрузок и сопротивлений питающих линий. Но при этом необходимо добиваться наилучшего использования конденсаторов и наименьшей стоимости установленного киловольт-ампера реактивного.
В сетях 6—10 кВ в первую очередь следует полностью использовать для компенсации реактивную мощность работающих синхронных двигателей. При отсутствии или недостаточном количестве СД дополнительно применяются конденсаторы. Их целесообразно устанавливать на цеховых подстанциях со сборными шинами, на РП или на вторичном напряжении ПГВ 110—220 кВ, от которых питаются цеховые подстанции и индивидуальные электроприемники 6—10 кВ. При такой установке конденсаторов от реактивной мощности разгружаются питающие сети 6—10 кВ, трансформаторы ПГВ и ГПП и сеть энергетической системы.
Не рекомендуется устанавливать конденсаторы напряжением 6—10 кВ на бесшинных цеховых подстанциях, на которых трансформаторы присоединены наглухо или только через разъединитель, так как присоединение конденсаторных батарей к этим подстанциям вызовет их усложнение и удорожание.
В сетях 0,38—0,66 кВ для компенсации реактивной мощности также следует в первую очередь использовать свободную реактивную мощность СД 6—10 кВ, оставшуюся после компенсации реактивных нагрузок в сети 6—10 кВ, если это экономически целесообразно. Максимальная реактивная мощность Q (Мвар), которая может быть передана от СД 6—10 кВ в сеть напряжением до 1000 В без увеличения числа трансформаторов п, выбранных по нагрузке, находится по формуле
Расчеты показали, что передача реактивной мощности от СД 6—10 кВ в сеть напряжением до 1000 В, как правило, оказывается невыгодной, если это вызывает увеличение числа понижающих трансформаторов сверх необходимых по нагрузке. Это в основном объясняется относительно большой стоимостью КТП. По этой же причине может оказаться нецелесообразной также передача в сеть напряжением до 1000 В реактивной мощности от генераторов заводской ТЭЦ. В случае снижения стоимости КТП (в связи с выпуском КТП с более дешевой аппаратурой и простым конструктивным выполнением) положение изменится в благоприятную сторону в отношении целесообразности использования реактивной мощности, генерируемой СД 6—10 кВ.
Нерегулируемые конденсаторные батареи на напряжение 380—660 В обычно устанавливаются на цеховых распределительных пунктах или присоединяются к магистральным токопроводам, если этому не препятствует окружающая среда. Получается значительно лучшее использование конденсаторов, чем при индивидуальной компенсации, и разоружаются питательная сеть и трансформаторы цеховых подстанций. Место установки регулируемых конденсаторных батарей в сетях напряжением до 1000 В выбирается с учетом требований регулирования напряжения или реактивной мощности.

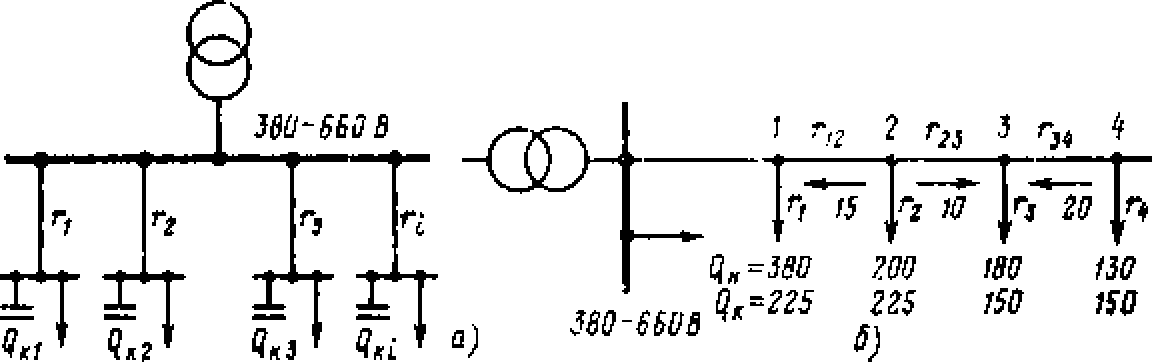

Рис. 6-2. Распределение мощности конденсаторов в сетях низкого напряжения.
а — при радиальной схеме; б — при магистральной схеме.
Централизованная установка конденсаторов 380—660 В на цеховых подстанциях нецелесообразна, так как это не дает снижения потерь в сети низкого напряжения. Она может явиться вынужденной, когда размещение конденсаторов в цехе недопустимо по условиям пожарной безопасности и в то же время имеется необходимость в разгрузке силового трансформатора на подстанции. В этих случаях нужно произвести уточнение целесообразной мощности конденсаторов напряжением до 1000 В по сравнению с конденсаторами напряжением выше 1000 В. При выборе цеховых КБ следует стремиться (в пределах их типов), чтобы их мощность была близка к реактивным нагрузкам цехового РП, к которому присоединена эта батарея, так как это дает наибольший экономический эффект от снижения потерь энергии в сети.
