В. ПРИМЕНЕНИЕ ПЛАСТМАССОВЫХ ТРУБ ДЛЯ ЭЛЕКТРОПРОВОДОК
В настоящее время отечественная промышленность выпускает во все возрастающем количестве трубы из новых синтетических материалов (винипласта, полиэтилена), которые получают все более широкое применение в народном хозяйстве нашей страны.
Пластмассовые трубы обладают коррозионной и высокой химической устойчивостью, влагостойкостью, хорошими электроизолирующими свойствами, достаточной механической прочностью, гладкостью поверхности и пр.
Сортамент труб, рекомендуемых для применения в электропроводках из винипласта, приведен в табл. 11, из полиэтилена низкой плотности (ПНП) и полиэтилена высокой плотности (ПВП) — в табл. 12.
Таблица 11
Винипластовые трубы по ТУМХП 4251—54

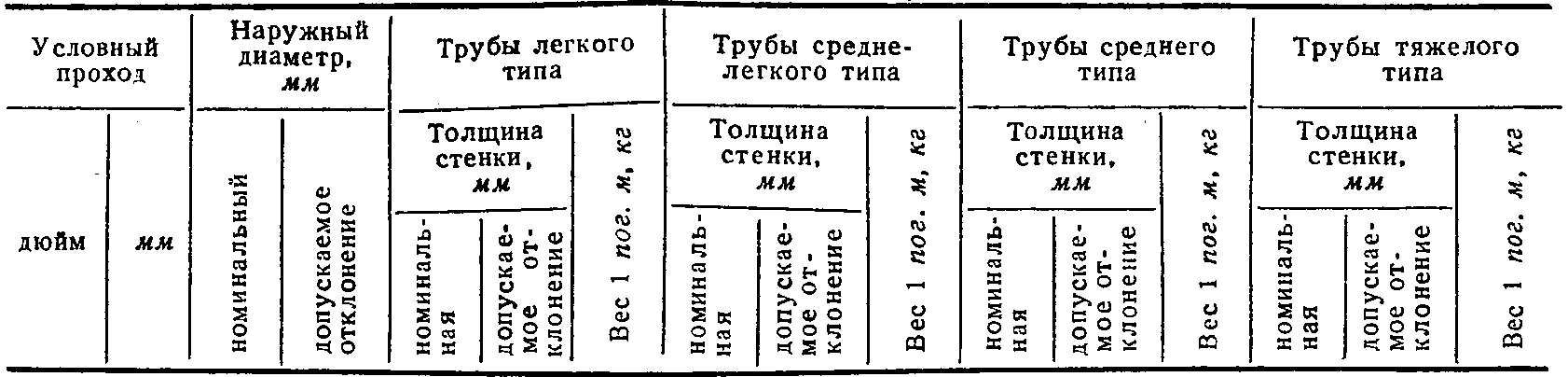

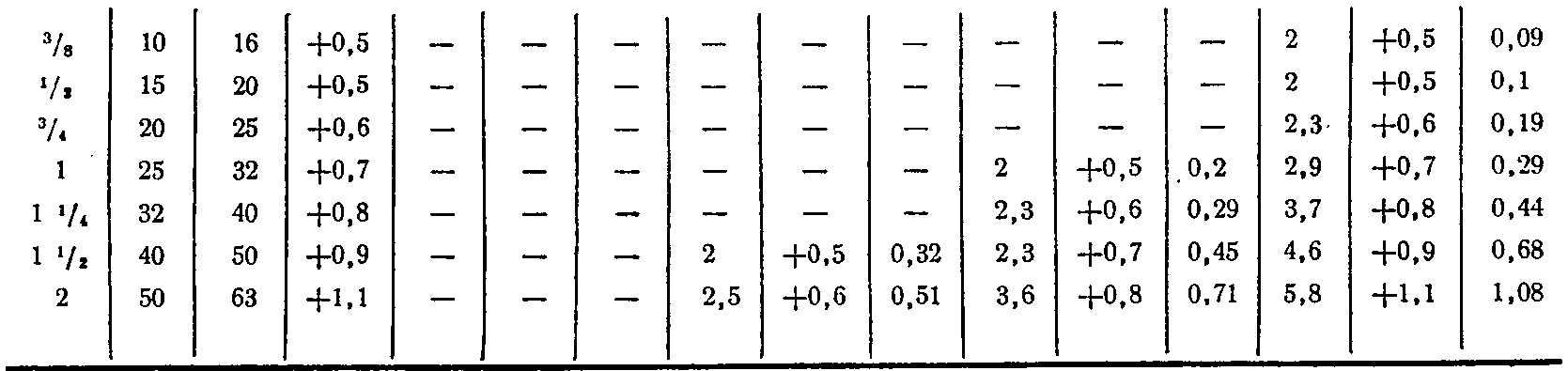

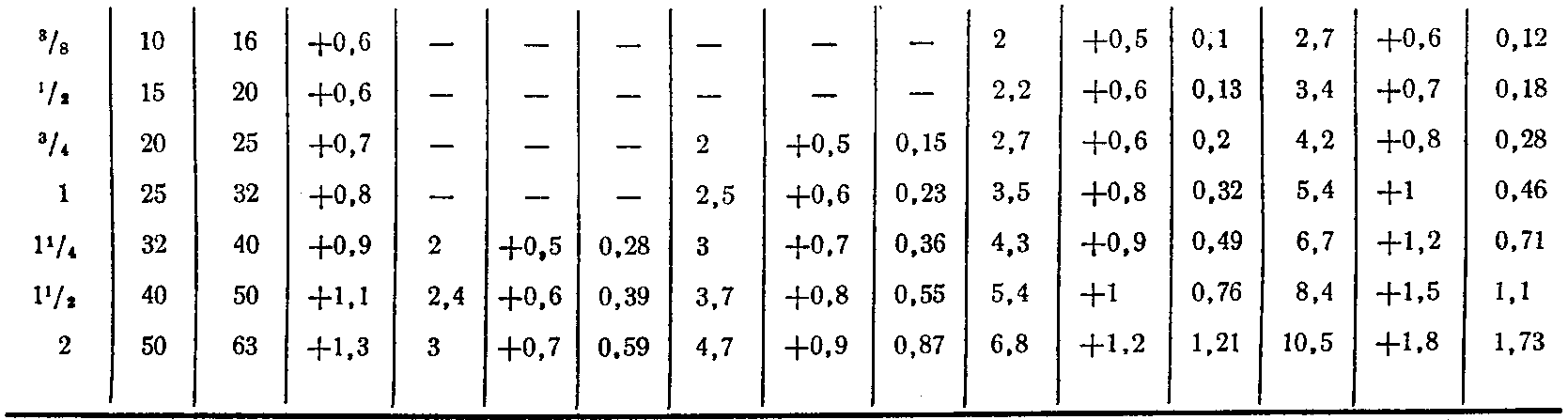

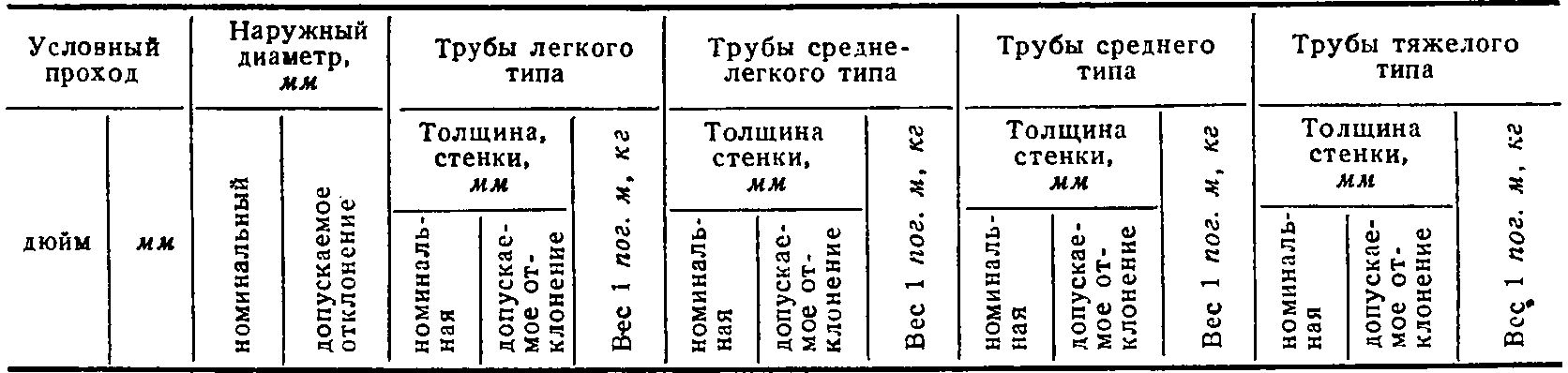

Таблица 12
Полиэтиленовые трубы
Полиэтилен низкой плотности (ПНП) по МРТУ6 05-918-67
Полиэтилен высокой плотности (ПВП) по МРТУ6 05-917-67
Промышленностью налажено также опытное производство полипропиленовых труб согласно МРТУ6 05-1045-67, сортамент которых дан в табл. 13.
Полиэтилен и полипропилен принадлежат к одному классу полиолефиновых пластмасс, однако полипропилен обладает повышенной хрупкостью при отрицательных температурах, большей термостойкостью и механической прочностью.
Область применения винипластовых и полиэтиленовых труб в электропроводках утверждена Главэлектромонтажом Минмонтажспецстроя СССР и Госэнергонадзором Министерства энергетики и электрификации СССР, согласована с ГУПО МООП СССР и приведена в табл. 14.
Возможность применения полипропиленовых труб в электропроводках согласована с Главэлектромонтажом Минмонтажспецстроя СССР, Госэнергонадзором Министерства энергетики и электрификации СССР и ГУПО МООП СССР.
Технология заготовки и монтажа полипропиленовых труб в электропроводках в основном та же, что и для полиэтиленовых труб.
Технология заготовки и монтажа пластмассовых труб в электропроводках подробно излагается в «Инструкции по монтажу электропроводок в трубах» МСН 117—68, ММСС СССР.
Применение пластмассовых труб в электропроводках дает большие преимущества перед другими видами труб. Комплекты трубных заготовок вместе с протяжными и распаечными коробками поставляются на место монтажа, где производятся их раскладка и соединение.

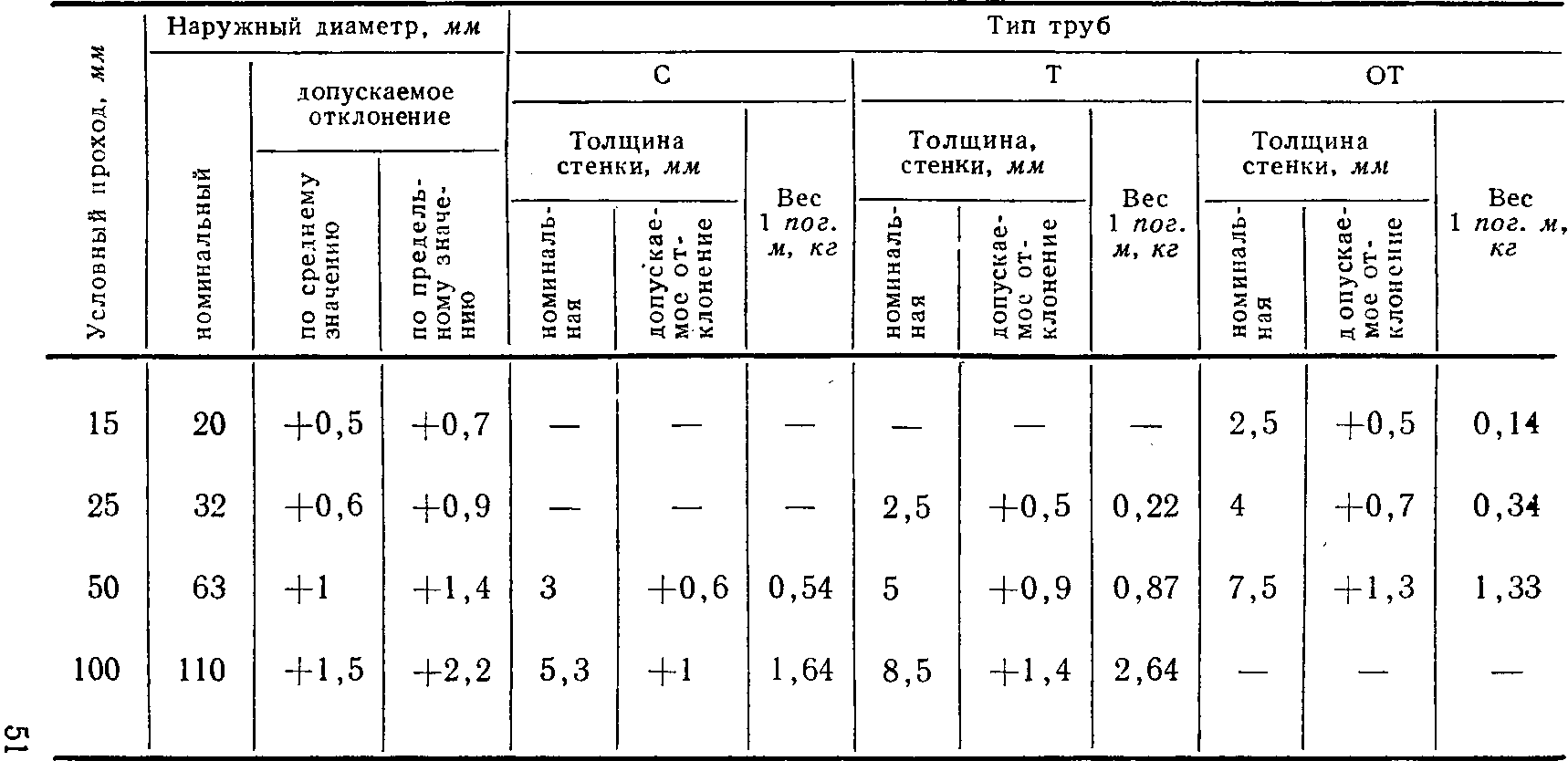

Таблица 13
Полипропиленовые трубы по МРТУ 6-05-1045-67
Таблица 14
Область применения пластмассовых труб в электропроводках
Вид прокладки и строительные основания | Разрешается | Запрещается |
Открытая и скрытая по несгораемым, трудносгораемым и сгораемым стенам и конструкциям | Винипластовые трубы | Во взрывоопасных и пожароопасных помещениях при открытой и скрытой проводке |
В наружных электропроводках: | Для открытых электропроводок: |
Вид прокладки и строительные основания | Разрешается | Запрещается |
1 | при скрытой — по сгораемым стенам, перекрытиям и конструкциям при условии прокладки труб по слою листового асбеста толщиной не менее 3 мм или по намету штукатурки толщиной не менее 5 мм, выступающих с каждой стороны трубы не менее чем на 5 мм, со слоем штукатурки толщиной не менее 10 мм | в животноводческих помещениях совхозов и колхозов |
Скрытая по несгораемым перекрытиям и конструкциям | В сухих, влажных, сырых, особо сырых и пыльных помещениях, в помещениях с химически активной средой | Во взрывоопасных и пожароопасных помещениях: |
Продолжение табл. 14
Вид прокладки и строительные основания | Разрешается | Запрещается |
| В наружных электропроводках: | в зданиях ниже второй степени огнестойкости; |
Рис. 27. Образование раструба на конце пластмассовой трубы
а - подготовка к образованию раструба; б — образование раструба; в — обратный ход штока с дорном; 1 - нагретая труба; 2 — разъемная формующая оправка; 3— сменный дорн; 4 — шток; 5 — рукоятка

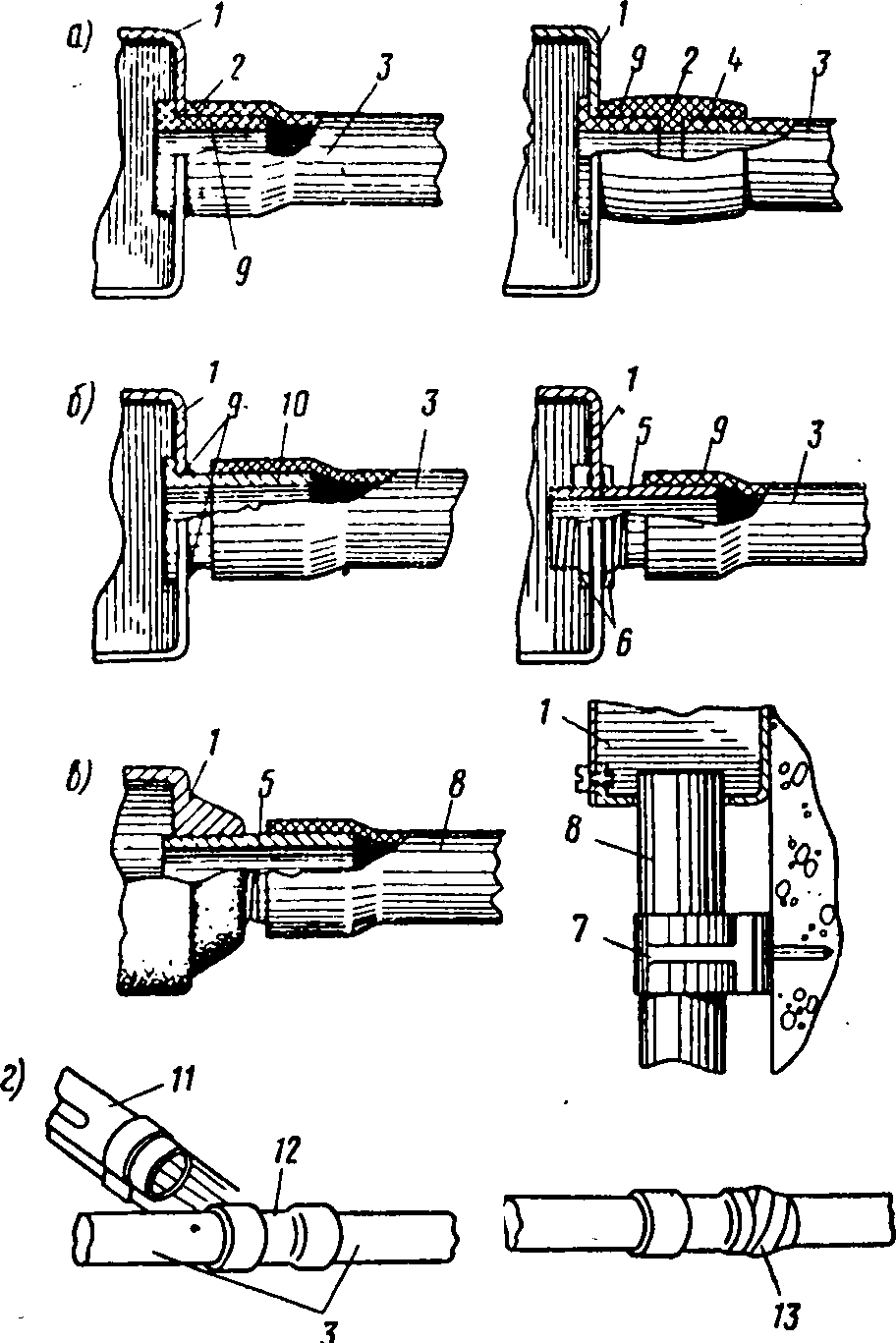

Рис. 28. Способы соединения пластмассовых труБ с коробками и муфтами
а — соединение полиэтиленовой трубы сваркой или винипластовой трубы склейкой; б — соединение полиэтиленовой трубы обсадкой или винипластовой трубы склейкой; в — открытая прокладка винипластовых труб; г— процесс обсадки раструбных муфт на конце труб; 1 — коробки пластмассовая, стальная, чугунная; 2 — втулка пластмассовая; 3 — труба пластмассовая;
4 — муфта пластмассовая; 5 — патрубок стальной типа У476— У479; 6 — царапающие гайки; 7 — скоба; 8 — винипластовая труба; 9 — место соединения; 10— стальной патрубок; 11 — насадка к паяльной лампе; 12 — муфта с раструбами; /3 —липкая лента 56
Кроме того, пластмассовые трубы имеют несложную технологию обработки и малый вес.
Широкая область их применения облегчает труд монтажников, сокращает расход стальных труб и увеличивает производительность труда на монтаже.
На рис. 27 и 28 показаны технологические операции образования раструбов на концах пластмассовых труб и соединительных муфтах и способы их соединения между собой и с коробками, а в приложении 2 даны образцы приспособлений, инструментов и механизмов.
