Коробки ответвительного типа У191, У192, У194, У195
Коробки (рис. 16) предназначаются для выполнения в них соединений и ответвлений проводов скрытых проводок (табл. 9).
Коробки типа У191, У194 применяют для проводок, выполняемых плоскими проводами, коробки типа У192, У195 — для проводок, выполняемых проводами, прокладываемыми в трубках диаметром до 23 мм.

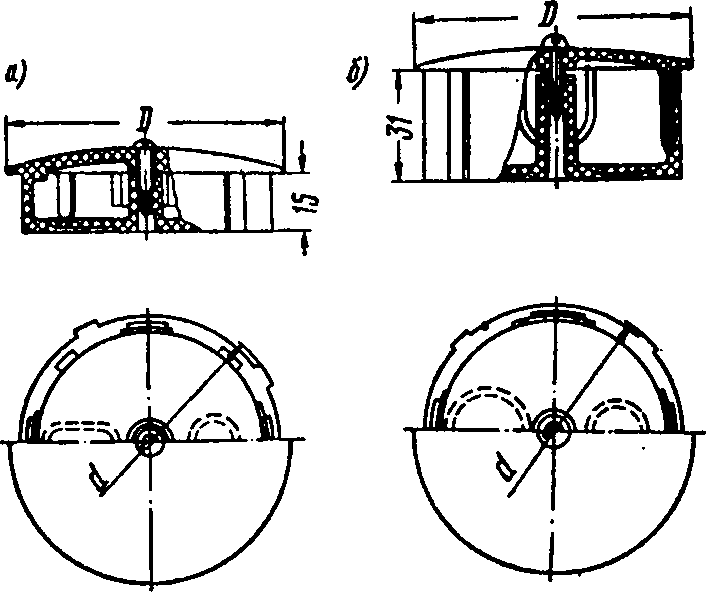

Рис. 16. Коробки ответвительные для скрытых проводок
а — типа У191, У194; б — типа У192, У195
Таблица 9
Основные размеры коробок
Коробки состоят из цилиндрического пластмассового корпуса с четырьмя выламывающимися подпрессовками для ввода проводов и крышки.
Коробка ответвительная типа У 419
Коробка (рис. 17) предназначена для изоляции мест разветвлений сети, выполненных открыто проводами различных марок.
Рис. 17. Коробка ответвительная У419 для открытых проводок
Коробки изготовляют из пластмасс.
Они состоят из двух частей 1 и 2, соединяемых между собой шурупом 3, и прокладки 4 из пресс-шпана, предназначенного для разделения двух неизолированных мест соединения проводов.
В нижней части коробки имеются выламывающиеся перегородки, позволяющие ввести в коробку до восьми проводов сечением 2,5 мм2.
Вес коробки — 37 г.

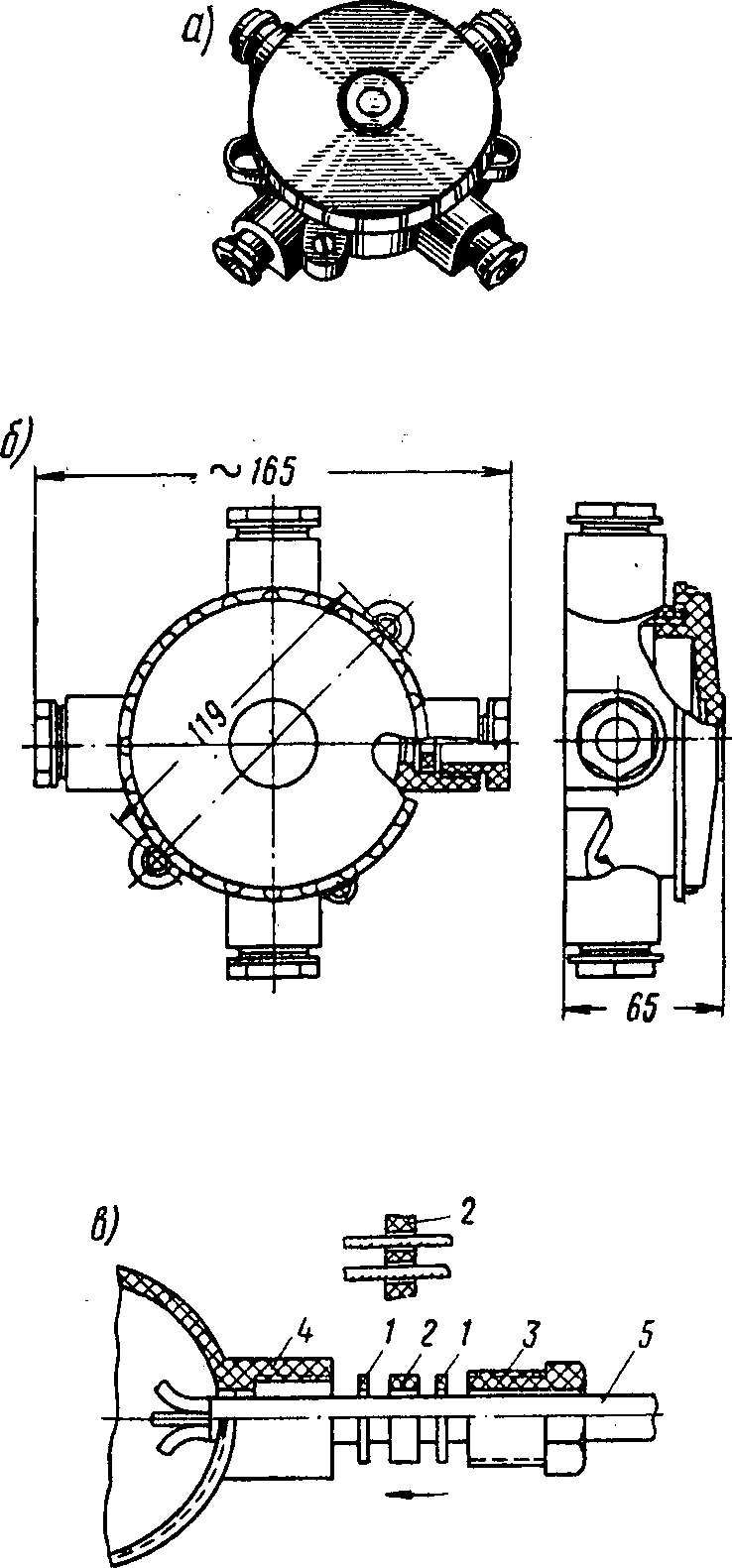

Рис.18. Пыленепроницаемая пластмассовая коробка У409
а — общий вид: б — размеры коробки; в — ввод кабелей ВРГ, НРГ, СРГ, АВРГ, АНРГ, АСРГ н проводов ПРКС в коробку; 1 — металлическая шайба: 2 — резиновое кольцо (резиновое кольцо для кабеля имеет одно отверстие, для проводов — три отверстия); 3 — штуцер-гайка; 4 — сальниковый рожок; 5 — кабель
Пыленепроницаемая пластмассовая коробка У409 (рис. 18)
Во взрывоопасных помещениях классов В-Iб и В-IIа, в осветительных сетях помещений класса В-Ia и на наружных установках класса В-Iг с защитой кабелей от солнечной радиации допускается открытая прокладка кабелей ВРГ, СРГ, АСРГ, НРГ и т. п. (взамен прокладки проводов в водогазопроводных трубах).
Для ответвления и соединения жил кабелей сечением до 4 мм2 должна применяться специальная пыленепроницаемая пластмассовая коробка У409.
Корпус коробки имеет четыре сальниковых рожка и внутреннюю резьбу, куда ввертываются штуцер-гайки с гнездами для резиновых уплотнительных колец. Три кольца имеют по одному отверстию для кабеля, а одно кольцо имеет три отверстия для проводов. Вводные отверстия внутри корпуса закрыты тонкой, легко выламывающейся перегородкой.
В двух наружных приливах корпуса имеются овальные отверстия для крепления коробки. Расстояние между точками крепления 119 мм. Для создания непрерывной цепи заземления оболочек кабелей СРГ и АСРГ снаружи коробки предусмотрен винтовой зажим.
К кирпичным и бетонным основаниям коробки рекомендуется крепить шурупами, ввертываемыми в забитые дюбеля с волокнистым заполнителем, дюбель-винтами или двумя крепежными лапками.
К основанию из металла нужно предварительно приварить профильную рейку длиной 140 мм и на ней закрепить коробку.
Кабель в вводном отверстии коробки уплотняется резиновым кольцом и штуцер-гайкой, завинчиваемой до упора (рис. 18,в). Соединение и ответвление жил кабелей и проводов в коробке можно выполнять опрессовкой в гильзах, сваркой и пайкой.
Места соединений после опрессовки, сварки или пайки должны быть обмотаны липкой полихлорвиниловой лентой в три-четыре слоя с 50%-ным перекрытием витков.

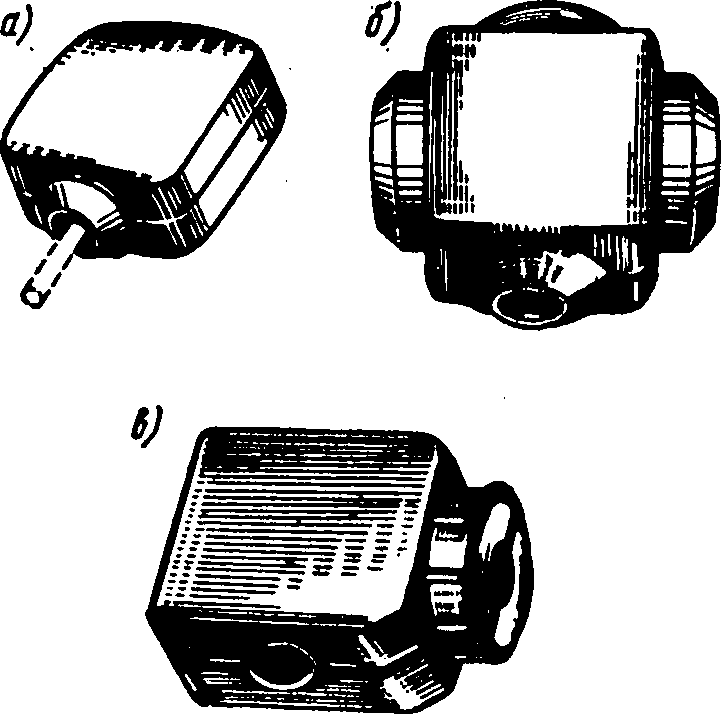

Рис. 19. Сжимы ответвительные
а — типа У739: б — типа У730м—У734м; в — типа У858м—У860м, У870-У872
Сжимы ответвительные
Сжимы (рис. 19) в пластмассовом корпусе применяют для выполнения ответвлений изолированными или голыми жилами от линий, выполненных такими же проводами (табл. 10).

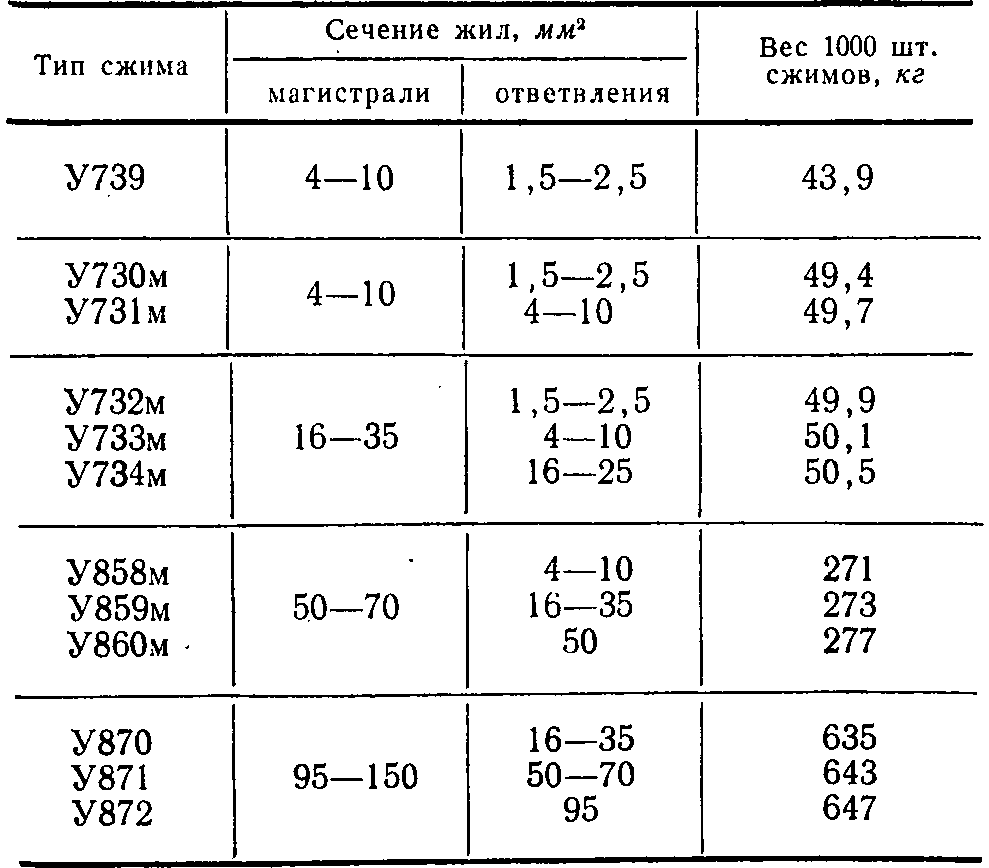

Таблица 10
Основные параметры сжимов
