Широкое применение индустриальных видов электропроводки (замоноличенной, канальной, плинтусной и т. д.) связано с внедрением новых электроустановочных изделий, существенно влияющих на эти проводки.
В частности, применение подпотолочных выключателей, переключателей и надплинтусных розеток избавило монтажников от необходимости замоноличивания проводов, образования борозд, каналов и отверстий в основных панелях и перегородках в большинстве домов типовых серий, не говоря уже о значительной экономии прокладываемых проводов. Благодаря этим изделиям, вся электропроводка размещена в плитах или панелях перекрытий.
Применение блоков из двух-трех выключателей и штепсельной розетки, размещенных в специальной нише, значительно сократило объем работ по монтажу электропроводки и установочных изделий в коридорах, ванных комнатах и т. д.
Выключатель и переключатель подпотолочные со шнуровой тягой
Выключатель и переключатель (рис. 20) предназначены для включения, переключения и отключения осветительной арматуры в жилых домах.
Выключатель и переключатель состоят из металлической пластины, на которой двумя винтами укреплено основание выключателя или переключателя, и аминопластовой крышки, являющейся одновременно и распаечной коробкой. Основание крепится к строительным конструкциям пристрелкой или винтами.
Включение или переключение светильников производится с помощью шнуровой тяги, связанной с рычагом возвратного механизма выключателя или переключателя, вращающего контактный барабанчик.

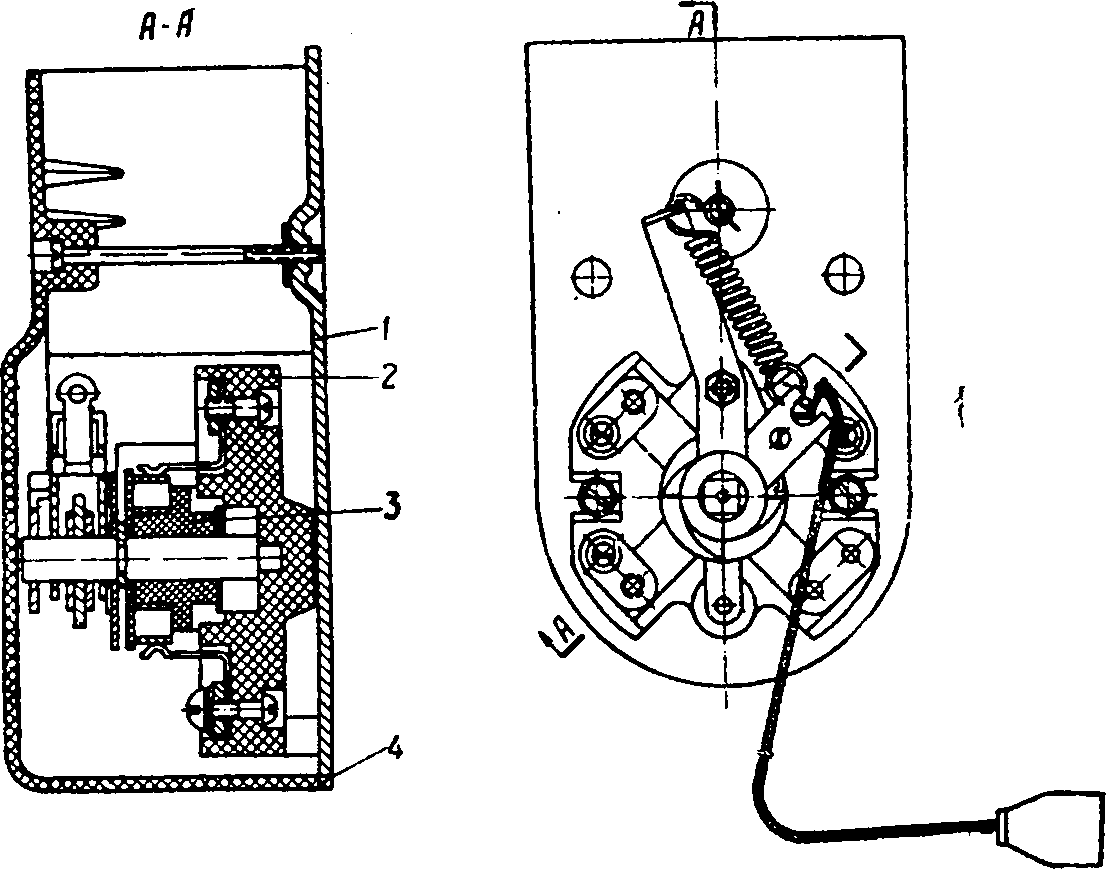

Рис. 20. Выключатель (переключатель) подпотолочный со шнуровой тягой
1 — пластина несущая; 2 — основание; 3 — барабанчик; 4 — крышка
Выключатель и переключатель допускают присоединение медных и алюминиевых проводов сечением до 2,5 мм2.

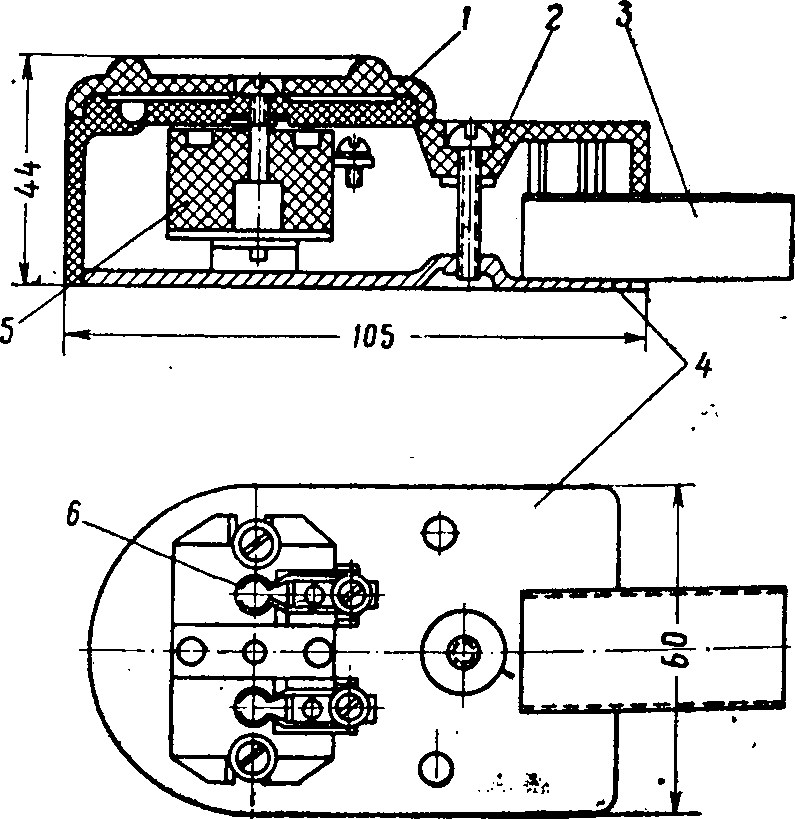

Рис. 21. Розетка штепсельная надплинтусная с блокировкой типа РШНБ
1 — крышка; 2 — корпус; 3 — ограждение; 4 — пластина несущая; 5 — основание; 6 — зажим с контактом
Розетка штепсельная надплинтусная с блокировкой типа РШНБ (рис. 21)
Розетка предназначена для настенной установки над плинтусом в электроосветительных сетях жилых домов и служит для подключения однофазных токоприемников.
Розетка состоит из пластмассового основания, металлической пластинки, которая крепится к строительным конструкциям пристрелкой или винтами, и пластмассовой крышки, являющейся одновременно распаечной коробкой.
Розетка имеет блокировочное устройство, предохраняющее токоведущие части от попадания посторонних предметов при вынутой вилке.
Розетка допускает присоединение как медных, так и алюминиевых проводов сечением до 2,5 мм2. Габариты розетки 105Х60Х44 мм, вес 220 г.
Выключатель однополюсный брызгонепроницаемого исполнения
Выключатель (рис. 22) предназначен для включения и отключения однофазных токоприемников. Он устанавливается в сырых помещениях.

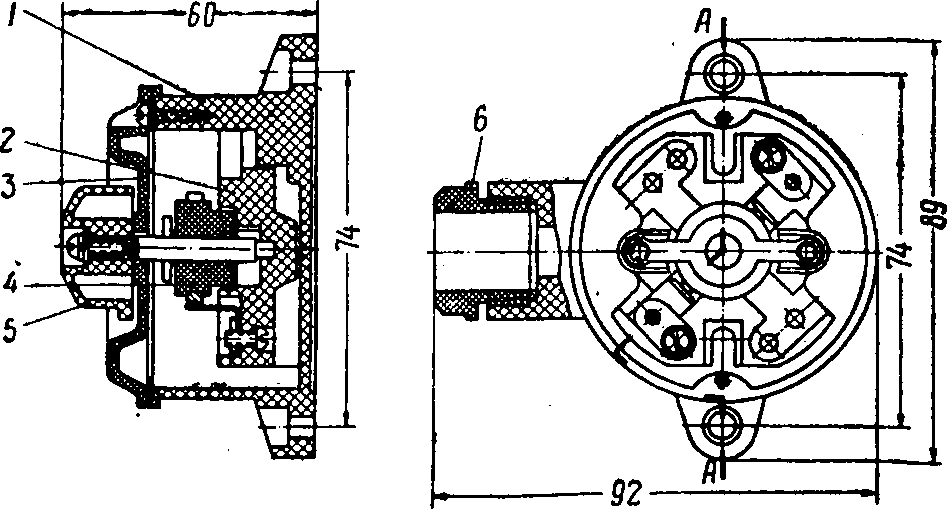

Рис. 22. Выключатель однополюсный брызгонепроницаемого исполнения
1 — корпус; 2 — основание; 3 — крышка; 4 — контактный механизм; 5 — ручка с осью; 6 — штуцер
Выключатель состоит из основания, корпуса, барабанчика, крышки и ручки, выполненных из пластмассы. На основании смонтированы два стальных неподвижных контакта, а на барабанчике — два скользящих контакта. Поворотом барабанчика с контактом производят включение или отключение токоприемника.
Контакты выключателя рассчитаны на присоединение медных или алюминиевых проводов сечением до 2,5 мм2.
Корпус имеет патрубок с сальником для ввода проводов. Внутренний диаметр сальника 18 мм.
Крышка выключателя уплотнена резиновой прокладкой.
Габариты выключателя 92х68х60 мм, вес 109 г.
Розетка двухполюсная штепсельная брызгонепроницаемого исполнения
Розетка (рис. 23) предназначена для подключения однофазных токоприемников. Она устанавливается в сырых помещениях.
Розетка состоит из фарфорового основания, пластмассового корпуса с патрубком и крышки. На основании смонтированы два зажимных контакта и два латунных контактных гнезда с пружинящими амортизаторами для включения штепсельной вилки.
Между корпусом и крышкой проложена резиновая прокладка. Розетка допускает присоединение медных и алюминиевых проводов сечением до 2,5 мм2.
Габариты розетки 92X68X45 мм, вес 93 г.
Розетка потолочная типа РП
Розетку (рис. 24) изготовляют из полистирола. Она закрывает отверстие в перекрытии, внутри нее размещают люстровые зажимы. Вес розетки 30 г.

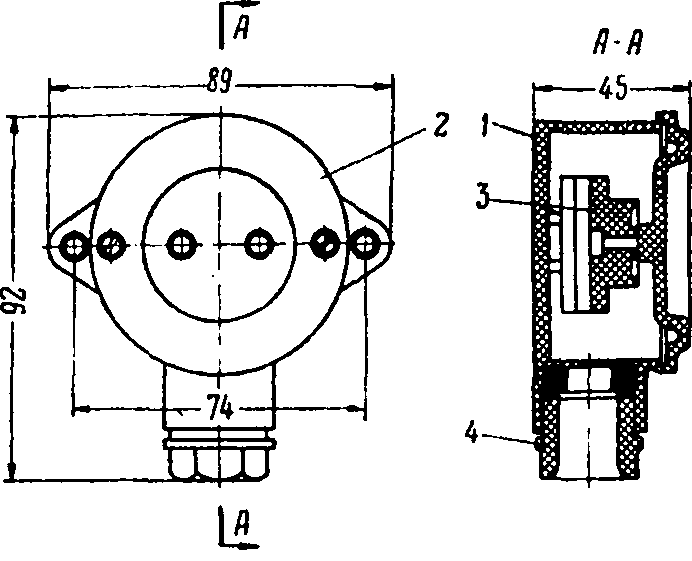

Рис. 23. Розетка двухполюсная штепсельная брызгонепроницаемого исполнения
1 — корпус; 2 — крышка; 3 — основание; 4 — штуцер с сальником

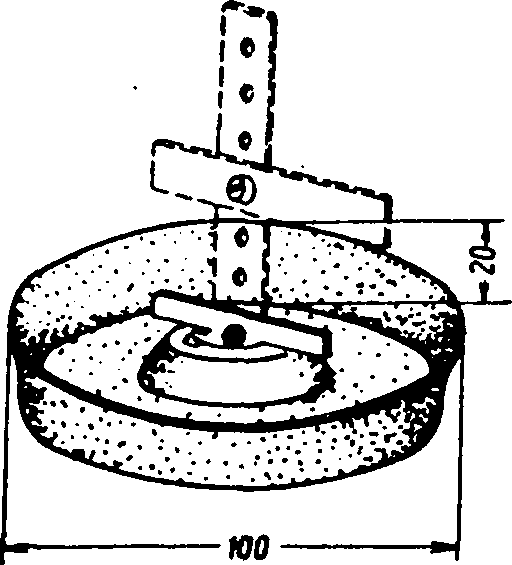

Рис. 24. Розетка потолочная типа РП
Зажим люстровый типа КЛ-2,5
Зажим (рис. 25) предназначен для соединения арматурных проводов светильников с алюминиевыми проводами групповой сети.

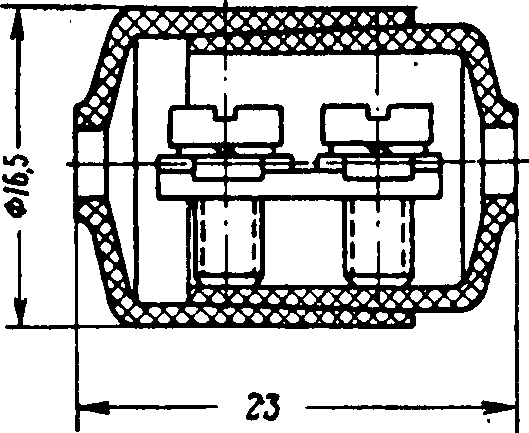

Рис. 25. Зажим люстровый типа КЛ-2,5
Зажим размещен в полиэтиленовых колпачках, вставляемых один в другой. Вес его 10 г.

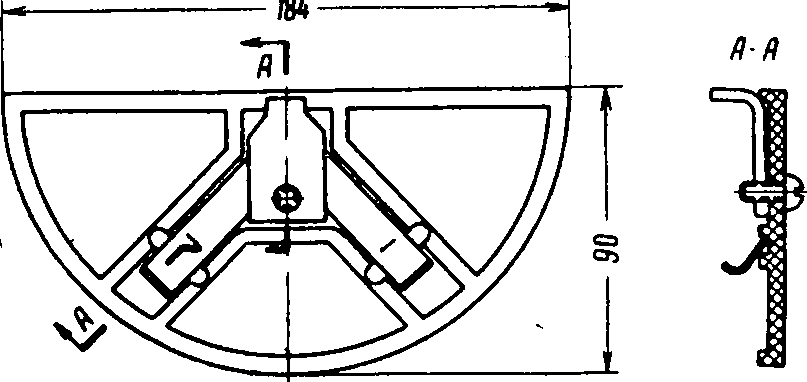

Рис. 26. Крышка для ответвительных ниш
Крышка для ответвительных ниш
Крышку (рис. 26) изготовляют из полистирола. Она предназначена для закрывания и декоративного оформления ответвительных ниш в стеновых панелях крупнопанельных зданий.
