6. ОБЛАСТЬ ПРИМЕНЕНИЯ ИЗДЕЛИЙ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ В ЭЛЕКТРОМОНТАЖНОМ ПРОИЗВОДСТВЕ

Дюбеля

Дюбеля (рис. 1) предназначены для крепления к строительным элементам зданий из кирпича и железобетона электроаппаратуры, электроконструкций, элементов электросетей, установочных изделий и т. п. (табл. 3).

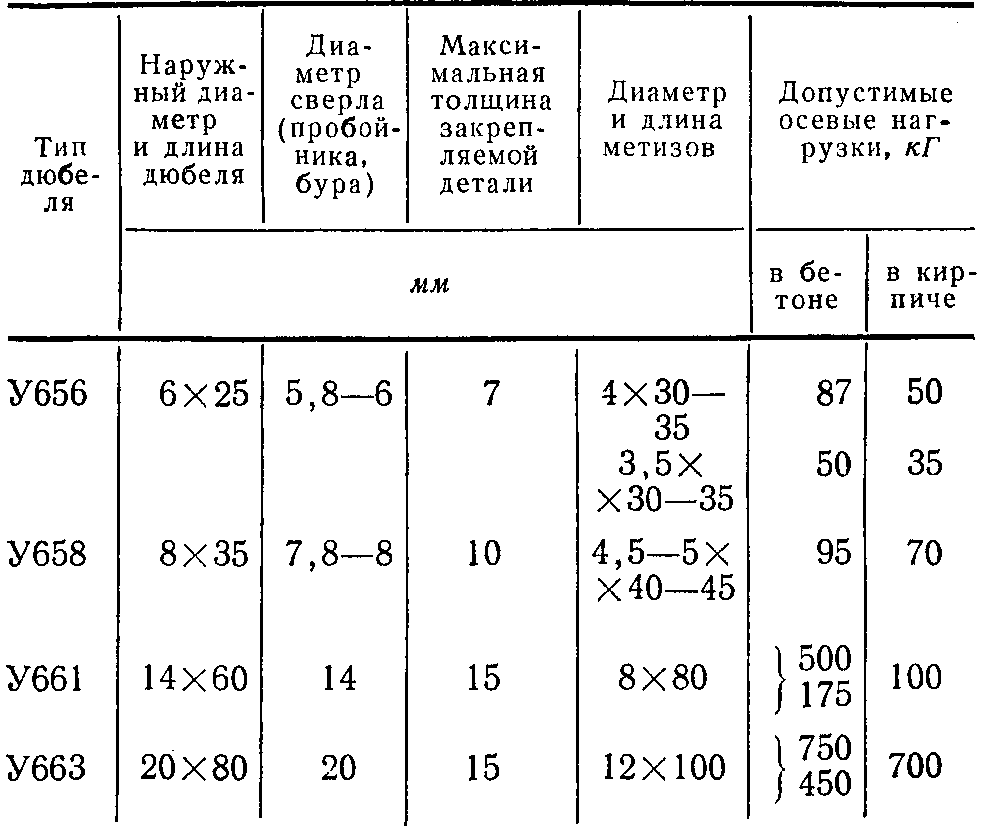

Таблица 3
Основные параметры дюбелей

Примечание. Допустимые осевые усилия приняты исходя из двойного запаса прочности.

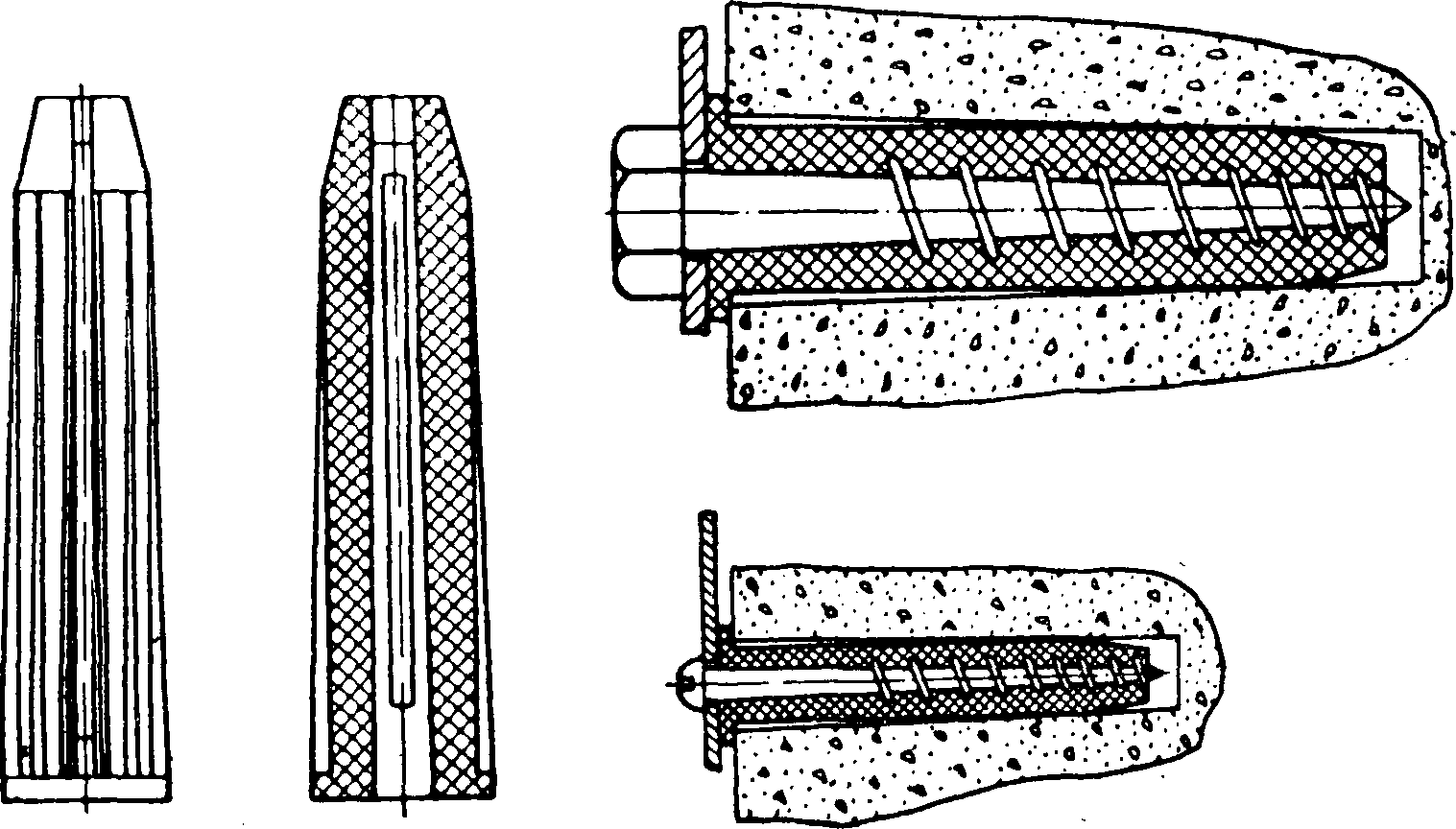

Рис. 1. Дюбеля пластмассовые распорные

Дюбеля типа У656 и У658 с шурупами и винтами применяют для закрепления скоб, установочных изделий и некоторых конструкций и аппаратов.
Дюбеля типа У661 и У663 с глухарями и болтами применяют для закрепления кабельных, троллейных и других поддерживающих конструкций, для крепления тросовых проводок, аппаратов, струнных подвесок и т. п.
Дюбеля изготовляют из капрона и полиэтилена; они имеют цилиндрическую форму. Для облегчения распора дюбеля его тело разделено на две половины продольной щелью.
Дюбеля закрепляют в кирпичном или бетонном основании в предварительно заготовленных гнездах путем распора дюбеля в гнезде при завинчивании в него крепящего шурупа, глухаря, винта или болта, поставляемых комплектно с дюбелями.
Гнезда под дюбеля типа У656 и У658 в бетоне могут быть выполнены с помощью электромолотков ударно-вращательного действия и электросверлилок с насадками, оснащенных буриками с пластинками из твердого сплава; в кирпиче — электросверлилкой, оснащенной сверлами с твердосплавными пластинками, а также с помощью ручных пробойников с оправкой.
Гнезда под дюбеля типа У661 и У663 в бетоне могут быть выполнены электромолотками или электросверлилками с насадками ударно-вращательного действия, либо пневматическими молотками, оснащенными долотчатыми бурами или шлямбурами с твердосплавными пластинками; в кирпиче — электросверлилками, оснащенными сверлами и резцами с твердосплавными пластинками.
Глубина пробиваемого под дюбель гнезда должна равняться длине шурупа, глухаря, винта или болта за вычетом толщины закрепляемой детали.
Для закрепления детали с помощью дюбеля следует:
просверлить или пробить в основании гнездо диаметром и глубиной, соответствующим и диаметру и глубине применяемых дюбеля и метиза;
вставить дюбель в гнездо;
легкими ударами молотка, не допуская деформации дюбеля, забить его в отверстие;
пропустив шуруп (глухарь, винт, болт) в отверстие закрепляемой детали, вставить его в дюбель и завернуть с помощью отвертки или гаечного ключа.

Полоски-пряжки

Полоски-пряжки (рис. 2) предназначены для скрепления проводов в пакеты, а также крепления отдельных проводов, пакетов проводов и кабелей к основаниям, конструкциям, лоткам, тросам и т. д.
Полоски-пряжки изготовляют из полиэтилена высокой плотности. Изделие представляет собой гибкую, прочную полоску с зубцами, расположенными на одной ее стороне. Один конец полоски имеет тонкий язычок, а другой — утолщенную пряжку с клиновой щелью. Зубцы на полоске имеют пилообразную форму и наклонены в сторону пряжки. Такой вид зубцов позволяет протянуть полоску через пряжку, но препятствует обратному движению полоски.
Допустимая нагрузка на замок пряжки составляет 8 кГ.

 Полоски-пряжки изготовляют различных типоразмеров: длиной от 75 до 200 мм, шириной 6 мм.

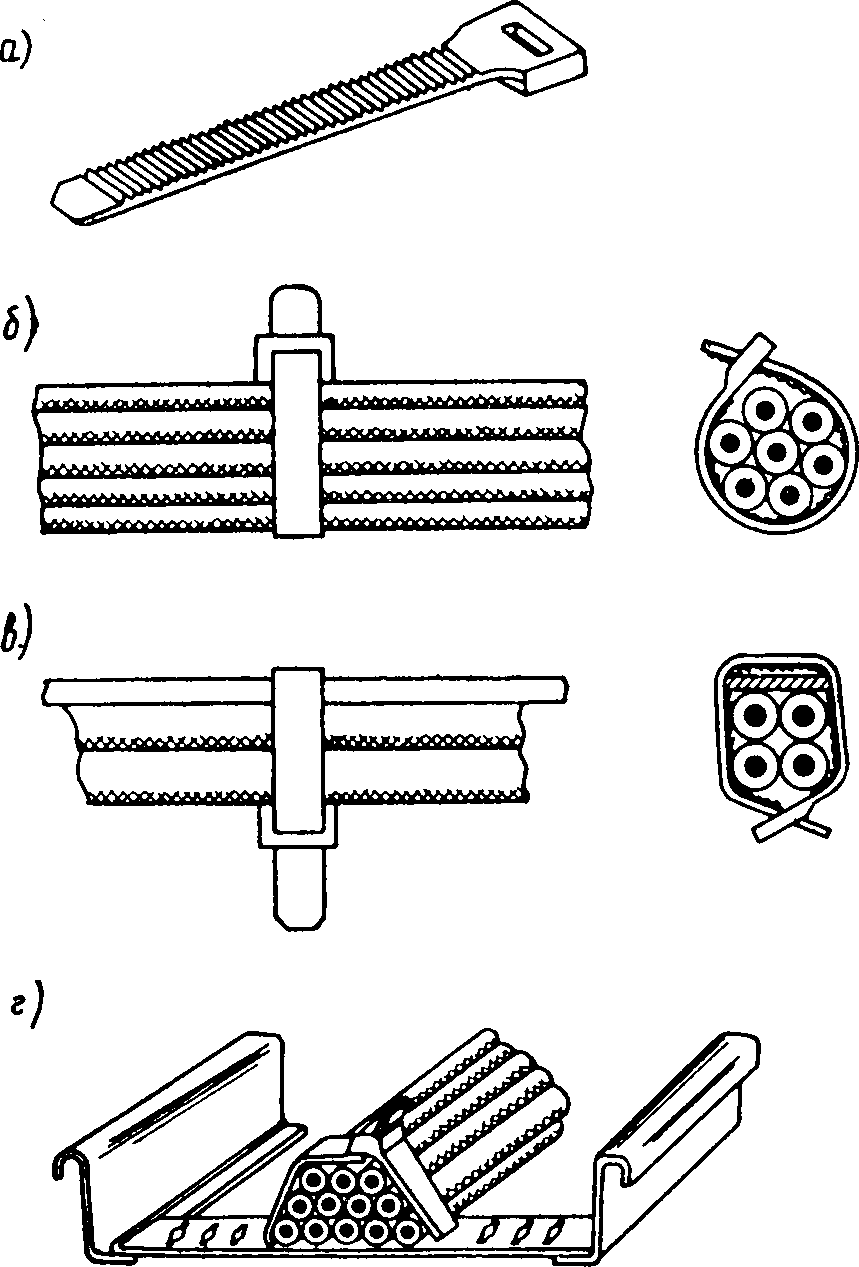

Рис. 2. Полоски-пряжки
а — общий вид; б — скрепление проводов в пакет; в — крепление проводов к полосе; г —крепление проводов к лотку
Излишние концы полосок могут быть после закрепления отрезаны, при этом длина оставшегося конца должна быть не менее 5 мм.

Ленты и кнопки

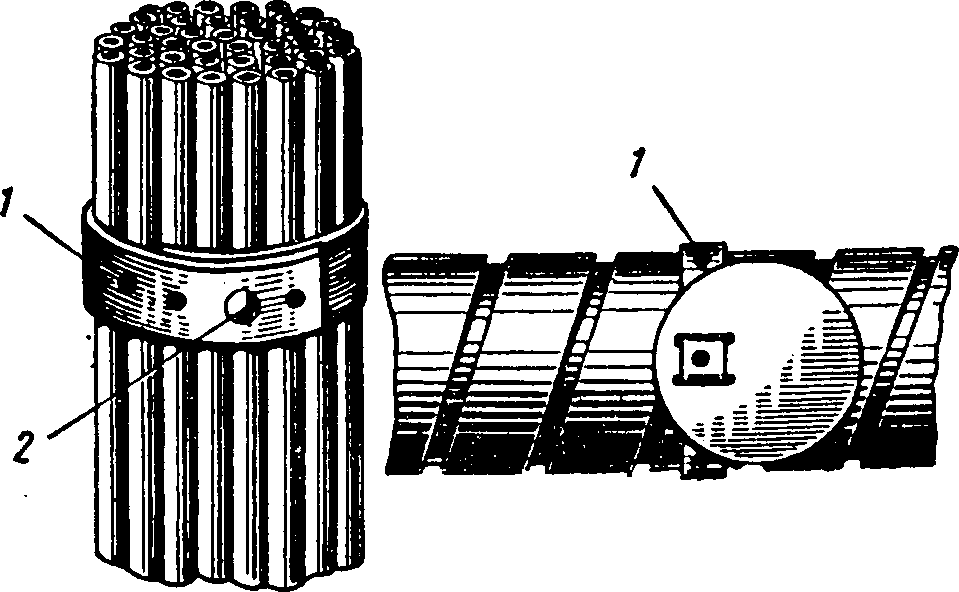

Рис. 3. Лепта К226 1 и кнопка К.227 2
Ленты и кнопки (рис. 3) предназначены для скрепления проводов в пакеты и крепления пакетов и отдельных проводов и кабелей к различным конструктивным элементам, а также для подвески бирок на кабели.
Ленты типа К226 изготовляют из поливинилхлорида, кнопки типа К.227 — из полиэтилена. Ширина ленты 10 мм, толщина 1 мм, строительная длина не менее 2000 мм. В ленте через каждые 5 мм имеются отверстия диаметром 2,5 мм.
Пакет проводов или кабелей стягивают лентой, скрепляя кнопкой через отверстия ленты.
Для закрепления проводов к конструктивному элементу в каждом месте крепления должны быть два щелевых отверстия размером не менее 11X2 мм, через которые пропускается лента.

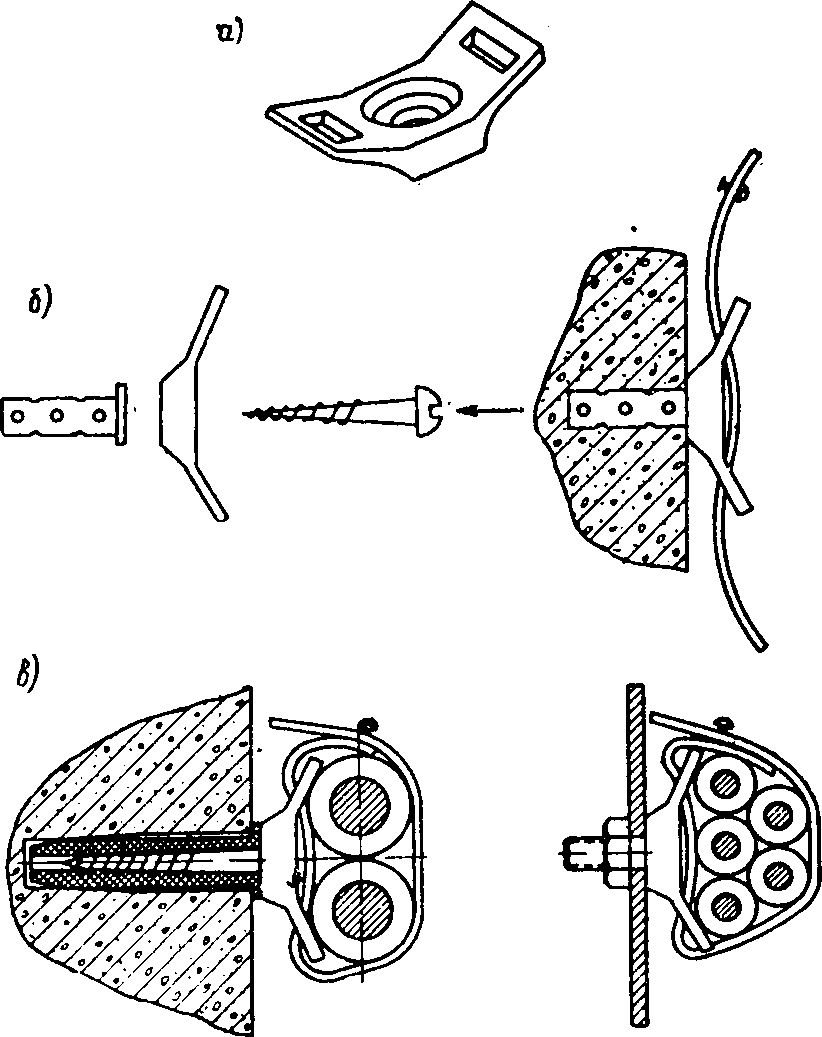

Рис. 4. Закреп
а — общий вид закрепа; б — установка закрепа; в — закреп с перфорированной полихлорвиниловой лентой с кнопкой

Закрепы

Закреп (рис. 4) предназначен для крепления лент (шириной до 10 мм) с кнопками и полосок-пряжек к различным основаниям винтами и шурупами с распорными дюбелями. При отсутствии распорных дюбелей допускается применение дюбелей-гвоздей ДГР.
Закреп изготовляют из полиэтилена высокой плотности.
Крепление закрепа к бетонному и кирпичному основаниям осуществляется, как правило, шурупами с дюбелями, а к металлоконструкциям — винтами.
Головка шурупа (винта или дюбеля-гвоздя) при закреплении должна находиться внутри закрепа.

Сальники

Сальники, размеры которых приведены в табл. 4, предназначены для уплотнения кабелей и проводов в трубных проводках (в том числе во взрывоопасных помещениях всех классов).

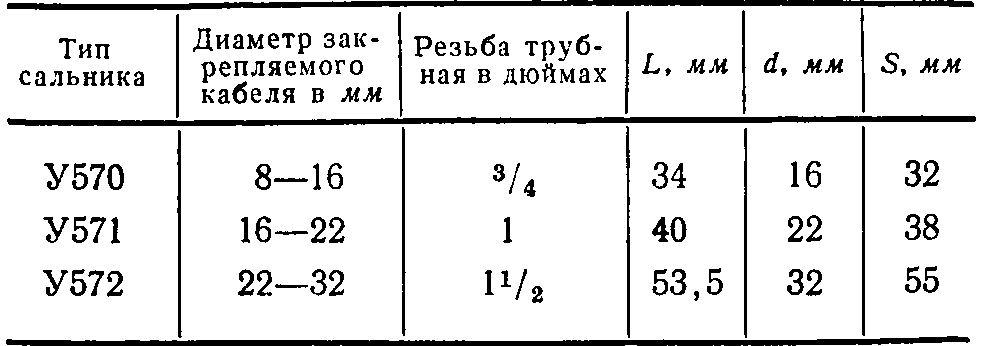

Таблица 4
Основные размеры сальников

Сальник состоит из капронового корпуса, уплотнительного резинового кольца и одной или двух стальных шайб (рис. 5).
Сальники типа У570, У571 имеют одну шайбу, сальник типа У572 имеет две шайбы для уплотнения введенного кабеля.
Уплотнение ввода (вывода) кабеля или провода осуществляется за счет сжатия резинового кольца при навинчивании корпуса сальника на трубу гаечными ключами.

Рис. 5. Сальники
а — общий вид сальника: 1 — корпус сальника (капрон); 2 — шайба (сталь); 3 — кольцо уплотнительное (резина); 4 — надрез в кольце; 5 — уплотнение ввода кабеля (провода) в трубе
Перед навинчиванием сальника необходимо вырезать внутреннюю часть уплотнительного кольца в соответствии с наружным диаметром провода или кабеля.

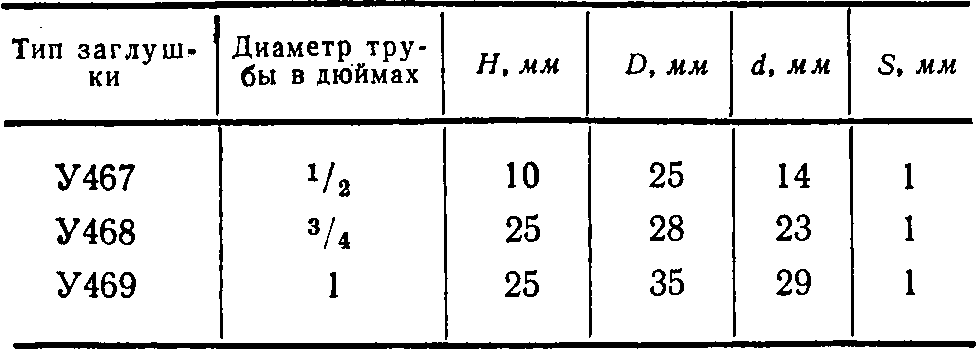

Таблица 5
Основные размеры заглушек

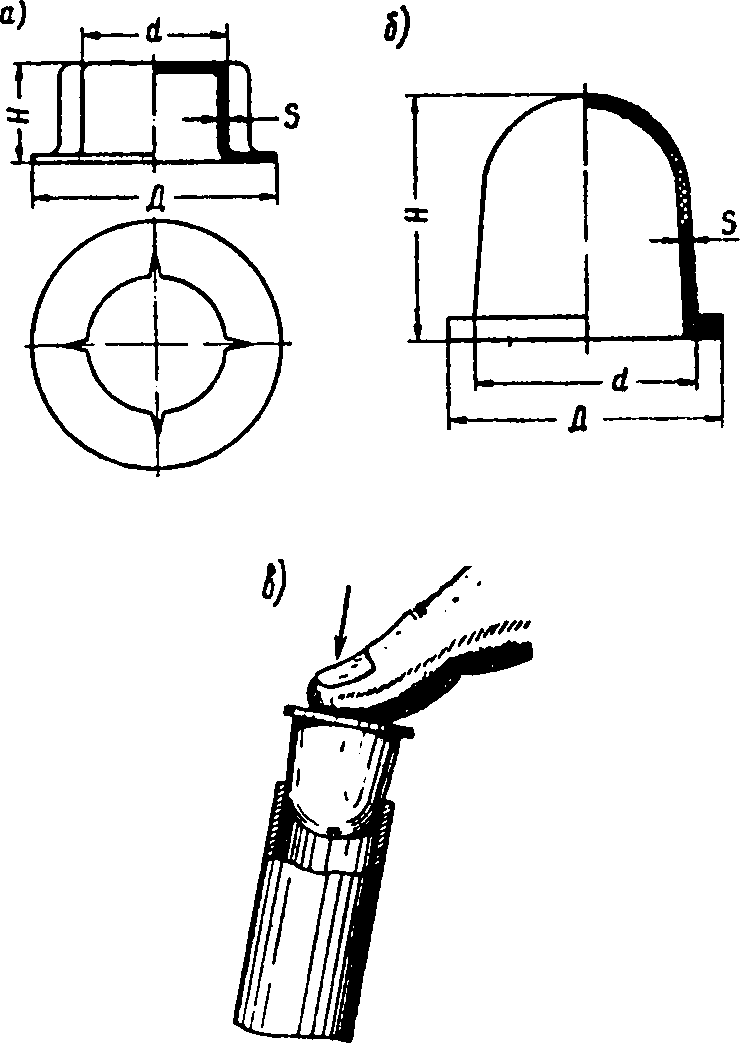

Рис. 6. Трубные заглушки
а — заглушка У467; б — заглушки У468, У469; в - установка заглушки на конце трубы

Трубные заглушки

Заглушки, основные размеры которых указаны в табл. 5, предназначены для предохранения стальных и пластмассовых труб от грязи и мусора.
Заглушки изготовляют из полиэтилена низкой плотности двух конфигураций — с уплотняющими ребрами (типа У467) и без ребер (типа У468, У469) (рис. 6).
Заглушки удерживаются в трубах за счет сжатия уплотняющих ребер и оболочки заглушки.

Манжеты

Манжеты (рис. 7) предназначены для изоляции трубчатой части наконечника и предохранения изоляции провода.

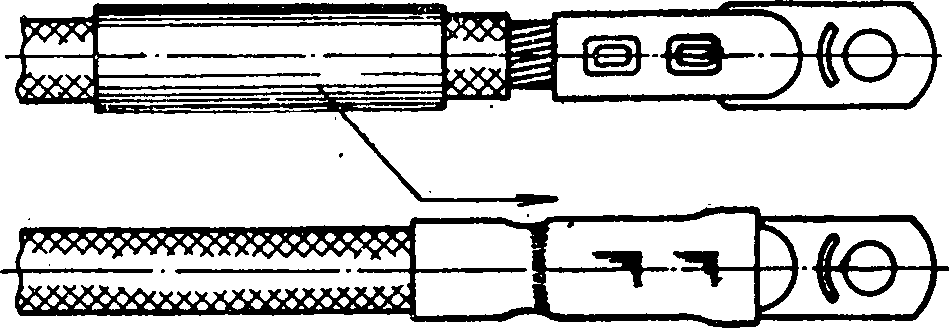

Рис. 7. Манжет
Изделия представляют собой отрезки эластичной трубки, изготовленной из поливинилхлоридного пластиката. Данные манжетов приведены в табл. 6.
Манжет надевают на изоляцию провода до оконцевания жилы, затем закрепляют наконечник и сдвигают манжету на его трубчатую часть, кабелей с бумажной изоляцией диаметром по оболочке от 21 до 38 мм (табл. 7).

Таблица 6
Основные размеры манжет

Колпачки (каппы)

Колпачки (каппы) (рис. 8) предназначены для временной герметизации концов силовых

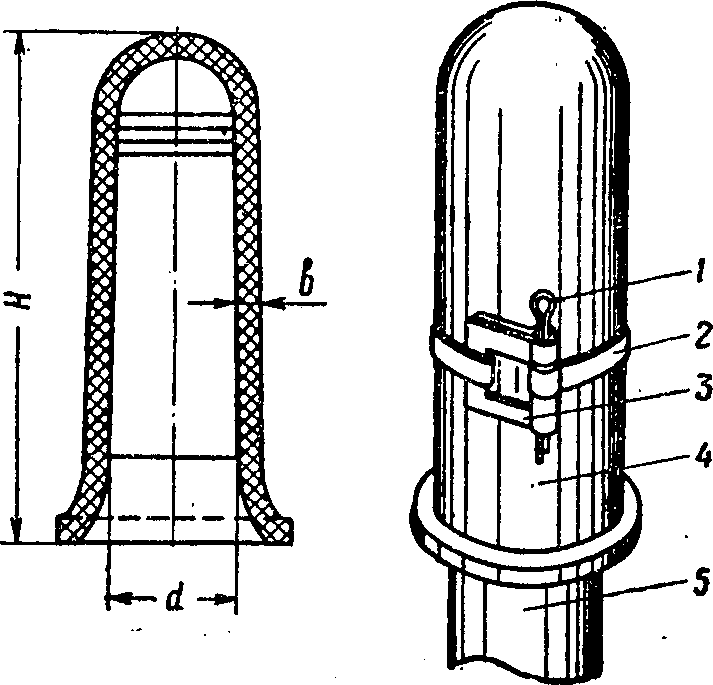

Рис. 8. Колпачки
1 — шплинт 0 4 мм; 2 — полоска К320; 3 — пряжка К319; 4 — кабельный колпачок; 5 — кабель с алюминиевой оболочкой

Таблица 7
Основные размеры колпачков, мм

Колпачки изготовляют из поливинилхлоридного пластиката методом литья под давлением.
Маркировка на их торце указывает интервал диаметров оболочек кабелей, для которых пригоден данный тип колпачков.
Колпачок на кабеле закрепляют следующим образом:
после отрезки кабеля его конец до оболочки защищают на участке, равном 1,5 длины колпачка, и устанавливают бандаж на броне- ленте и джуте;
острые края на торце оболочки скругляют напильником;
торец кабеля и очищенный участок оболочки смазывают солидолом или техническим вазелином;
затем колпачок надевают на подготовленный конец кабеля и легкими ударами молотка забивают его на всю длину (до упора).
Если герметизация кабеля с помощью колпачка производится при температуре ниже 5° С, то колпачок перед надеванием на кабель следует подогреть до 15—20° С.
После всех операций на среднюю часть колпачка накладывают тугой бандаж из полоски К-320 и пряжки К-319 со шплинтом.
При отсутствии полоски, в виде исключения, допускается наложение бандажа из 5—7 витков проволоки.

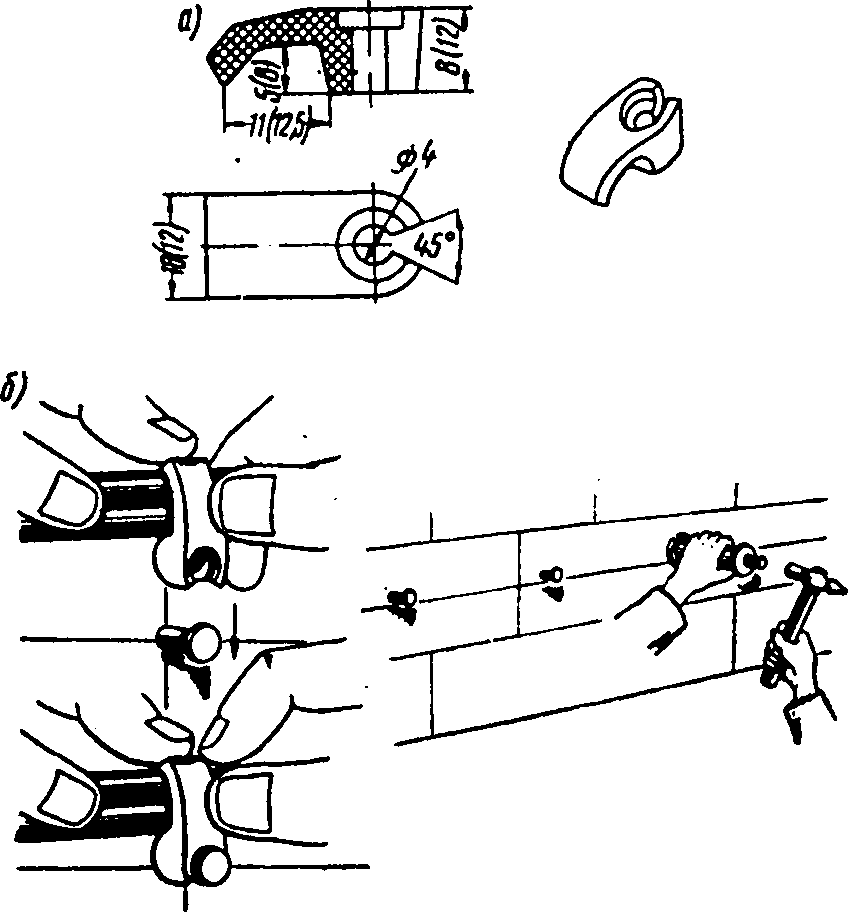

Рис. 9. Скобки
а — общий вид скобок У641 и У642 (размеры в скобках даны для У642); б — крепление плоских проводов скобкой

Скобки

Скобки (рис. 9) предназначены для крепления двухжильных кабелей при открытой прокладке, а также для скрытой прокладки плоских проводов под штукатуркой.
Скобки изготовляют из полиэтилена высокой плотности.
Скобки типа У641 применяют для крепления плоских двухжильных проводов марок ППВС, АППВС сечением от 1,5 до 6 мм² и АПН сечением 2,5 и 4 мм², а также проводов марок ППВ, АППВ и трехжильных проводов марок ППВС и АППВС сечением от 1,5 до 6 мм² с неполным обхватом скобкой.
Скобки типа У642 применяют для крепления плоских кабелей марок ВРГ, АВРГ, НРГ, АНРГ, ВВГ, АВВГ, МПВГ и АПВГ сечением от 1,5 до 4 мм².
Крепление проводов и кабелей скобкой осуществляют путем ее защелкивания на предварительно забитом дюбеле-гвозде ДГР-35 (0 3,5 мм).
Для закрепления провода Или кабеля пластмассовой скобкой следует:
подложить под головку бойка оправки ОД-6 фиксирующую шайбу толщиной 3 мм;
забить дюбель-гвоздь оправкой ОД-6 (оставив от шляпки дюбеля до стены расстояние 8—9 мм);
наложить скобку на провод и закрепить ее, надвинув на выступающую часть дюбеля;
добить дюбель в углубление скобки.

Втулки

Втулки (рис. 10) предназначены для предохранения изоляции проводов от повреждений в местах их выхода из труб.
Втулки изготовляют из полиэтилена.
Они могут быть установлены до и после протягивания проводов через трубы; в последнем случае их перед установкой разрезают вдоль.
Втулка удерживается за счет сжатия в трубе уплотняющих ребер.

Колпачки

Колпачки (рис. 11) предназначены для изоляции мест соединений проводов в ответвительных коробках (табл. 8). Колпачки изготовляют из полиэтилена.
Колпачки своей расширенной частью перекрывают изоляцию провода.
Они не применяются в электроустановках со взрывоопасной средой.

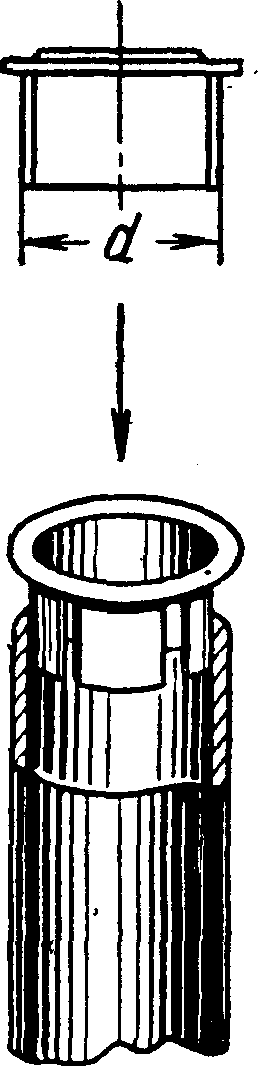

Рис. 10. Втулка

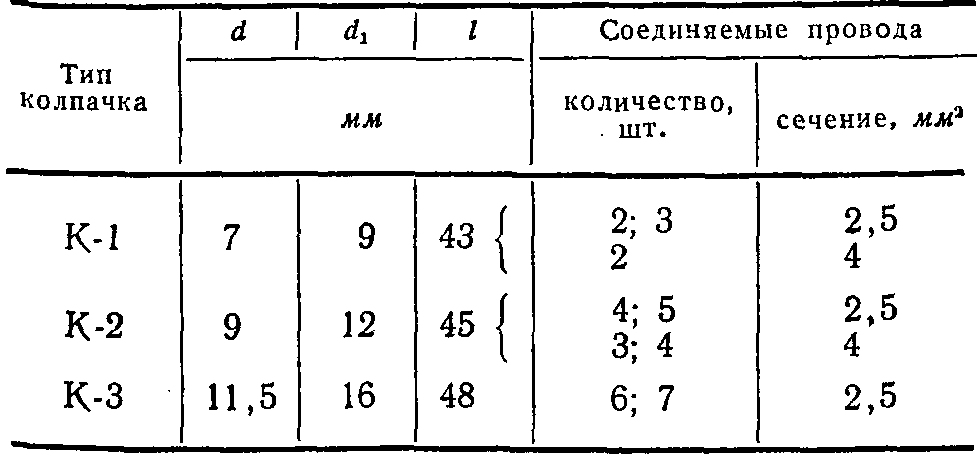

Таблица 8. Основные параметры колпачков

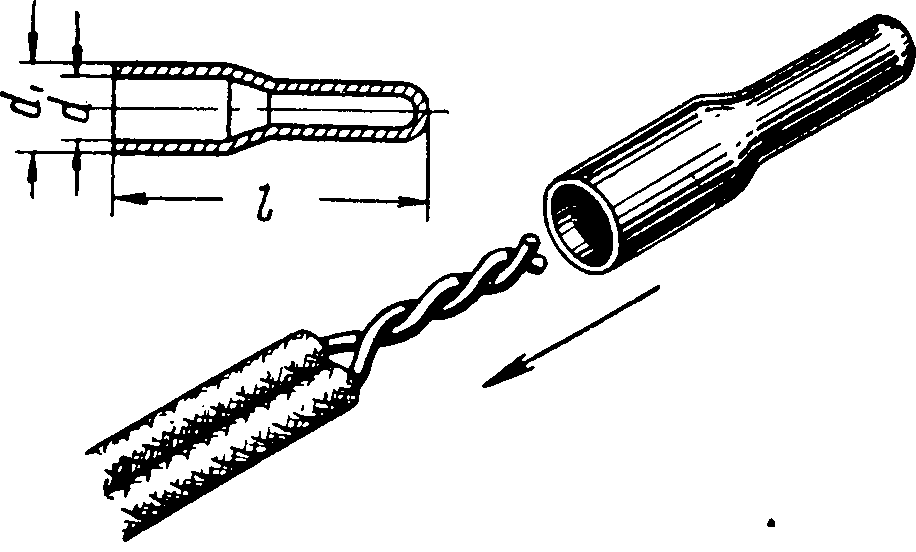

Рис. 11. Изолирующие колпачки

Оконцеватели

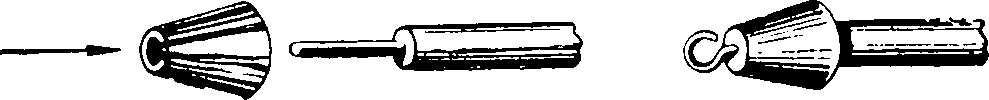

Рис. 12. Оконцеватель типа У540
Оконцеватели типа У540 (рис. 12) предназначены для предохранения от расплетания хлопчатобумажной оплетки на концах проводов сечением до 4 мм².
Оконцеватели изготовляют из полистирола.
Оконцеватель надевают на провод до изготовления кольца.
Оконцеватели маркировочные типа У541 (рис. 13) предназначены для маркировки проводов сечением до 4 мм².
Маркировка на оконцеватели наносится специальными несмываемыми чернилами.
Оконцеватели изготовляют из поливинилхлоридного пластиката.
Оконцеватель надевается на провод после его закрепления в зажиме.

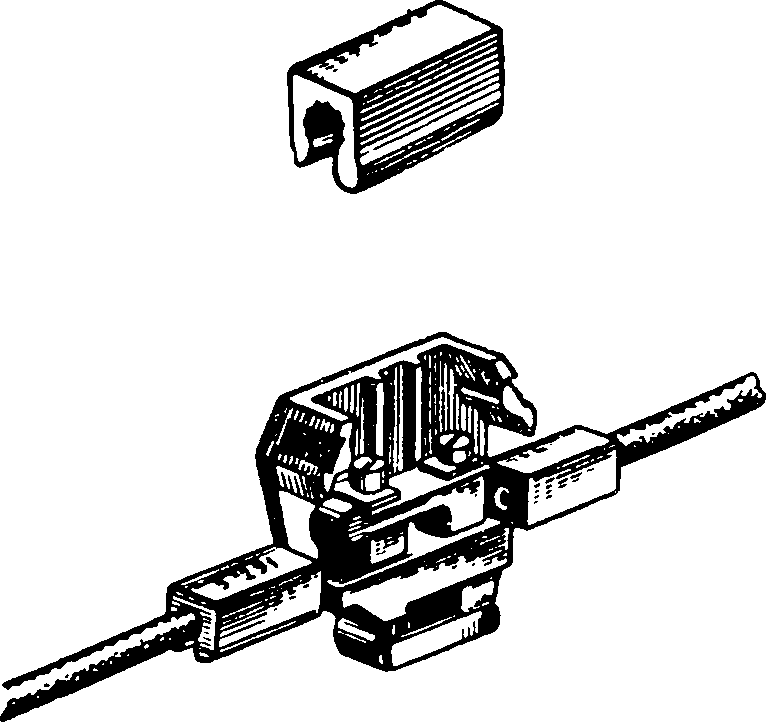

Рис. 13. Оконцеватель маркировочный типа У541

Плинтус

В современных жилых, административных и общественных зданиях начинают применять прокладку электросетей и слаботочных проводок в специальном пластмассовом плинтусе.
Плинтус (рис. 14) изготовляют из поливинилхлорида.

Он имеет два открывающихся, изолированных друг от друга отделения, из которых верхнее с двумя каналами предназначают для сетей слабых токов, а нижнее с одним каналом для проводов групповой осветительной сети. Наличие двух отделений обеспечивает раздельную и безопасную прокладку и эксплуатацию сильно- и слаботочных проводок.

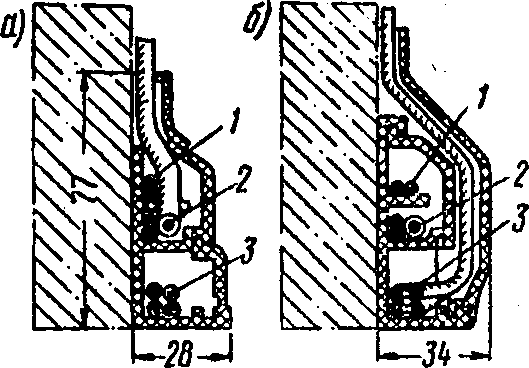

Рис. 14. Фрагмент пластмассового плинтуса для электропроводок
а — вывод провода слаботочной сети; б — вывод провода осветительной сети; 1 — телефон; 2 — радио и телевидение; 3 — электросеть
Вывод проводов из плинтуса осуществляют через специальные накладки, для которых в плинтусе в заданных местах делают вырезы.
Крепление плинтуса производят приклеиванием или дюбелями. Для стыкования плинтусов в углах используют угловые соединители, торцы плинтусов у дверных проемов закрывают заглушками.
Плинтусы устанавливают в помещениях после окончания строительных и отделочных работ.

Рукоятка для оправки к ручным пробойникам

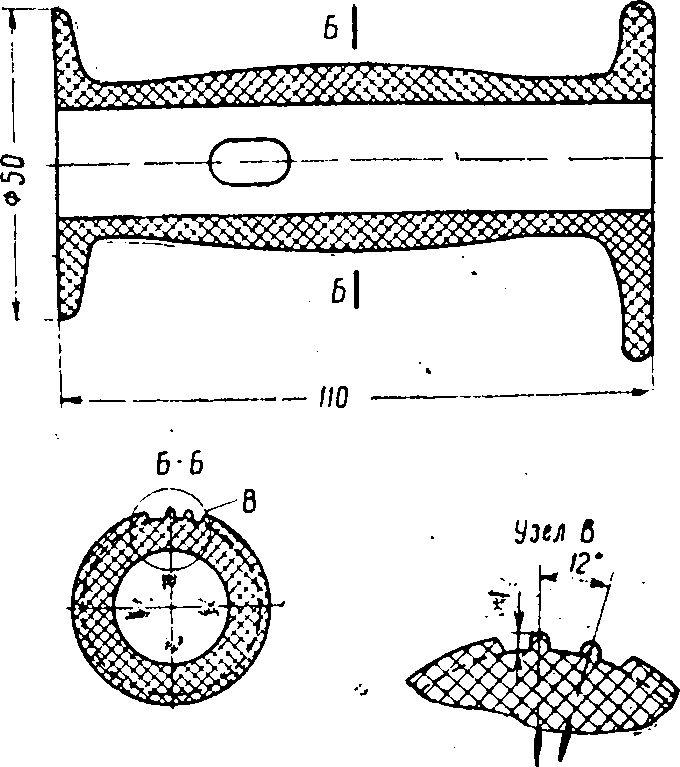

Рукоятку (рис. 15) изготовляют из полиэтилена низкой плотности.
Рукоятка предназначена для обхвата оправки и защиты руки рабочего от удара молотка.

Рис. 15. Рукоятка из полиэтилена для оправки к ручным пробойникам
