В табл. 2.14—2.19 приведены затраты труда по некоторым видам электромонтажных работ для определения продолжительности монтажа при разработке ППР. Эти нормативы в человеко-днях составлены по действующим ЕНиР с учетом перевыполнения норм времени на 30%. Поэтому при разработке ППР следует с учетом местных условий вводить поправочные коэффициенты. Затраты труда сгруппированы применительно к номенклатуре физических объемов работ и к единицам измерения, принятым в действующих ценниках на монтаж оборудования (том № 8) и сборнике № 35 Единых районных расценок на воздушные линии электропередачи (ЕРЕР). Нормативы затрат труда предусматривают только работы непосредственно на монтажной площадке, без учета затрат труда в мастерских.

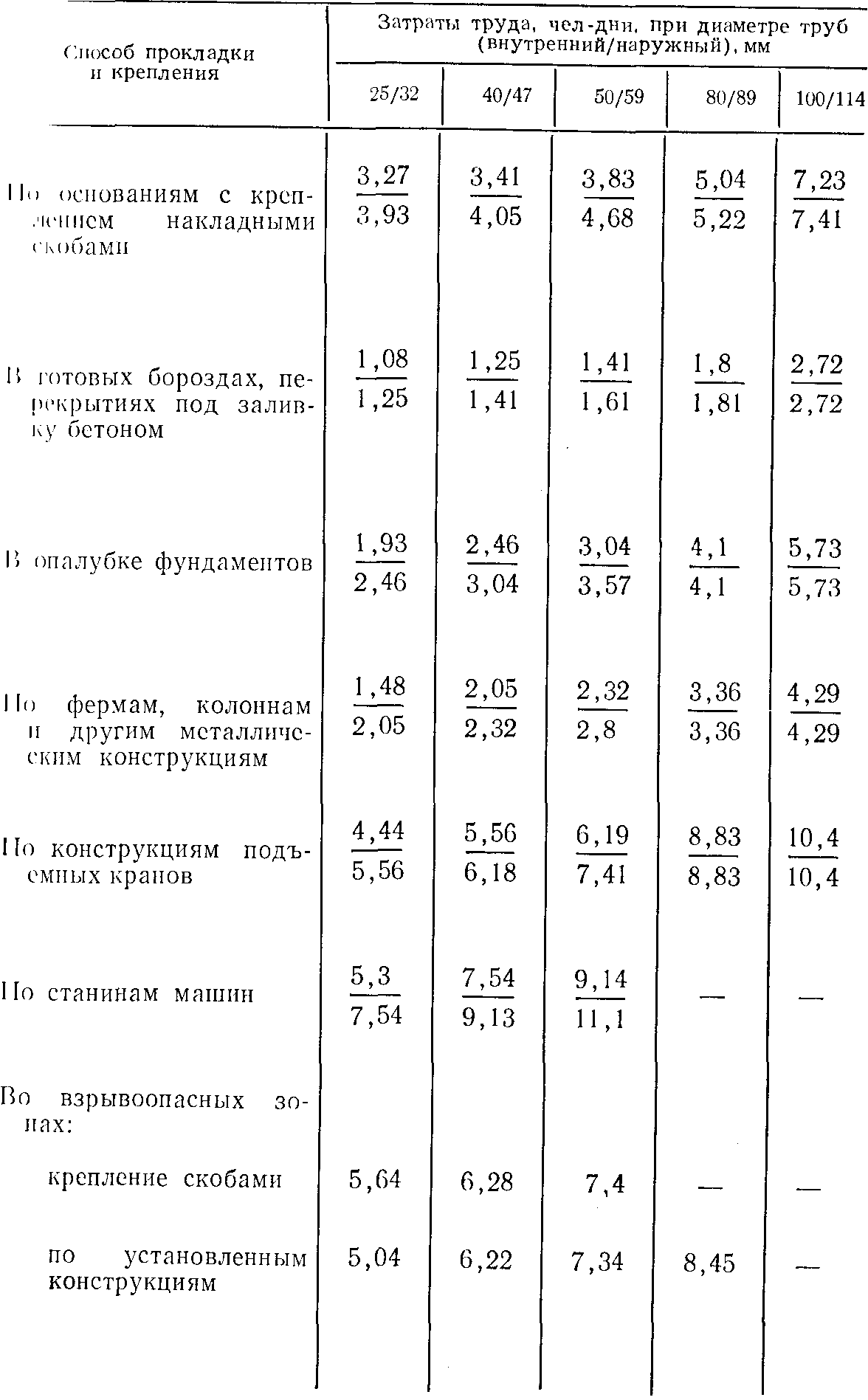

Таблица 2.15. Нормативы затрат труда на прокладку 100 м стальных труб для электропроводок (для составления ППР)
Продолжение табл. 2.15
Способ прокладки крепления | Затраты труда, чел-дни, при диаметре труб (внутренний/наружный), мм | ||||
25/32 | 40/47 | 50/59 | 80/89 | 100/114 | |
в готовых бороздах, перекрытиях под заливку бетоном | 2,87 | 3,56 | 4,45 | 5,11 | — |
в опалубке фундаментов | 4,29 | 5,23 | 6,62 | 7,8 | — |
Примечание. В числителе для труб стальных водогазопроводных, в знаменателе — для стальных тонкостенных.
Таблица 2.16. Нормативы затрат труда по монтажу шинопроводов (для составления ППР)
Работы | Единица измерения | Затраты труда, чел-дни |
Монтаж распределительного шинопровода до 600 А | 100 м шинопровода | 7,0 |
Монтаж магистрального шинопровода на конструкциях на ток: |
|
|
1600 А | То же | 10,0 |
2500 А | » » | 11,0 |
Монтаж открытого, шинопровода на установленных конструкциях при сечении шин, мм2: |
|
|
до 250 | 100 м одной фазы | 1,4 |
до 700 | То же | 1,7 |
до 1000 | » » | 2,1 |
Монтаж осветительного шинопровода на установленных конструкциях | 100 м | 2,5 |

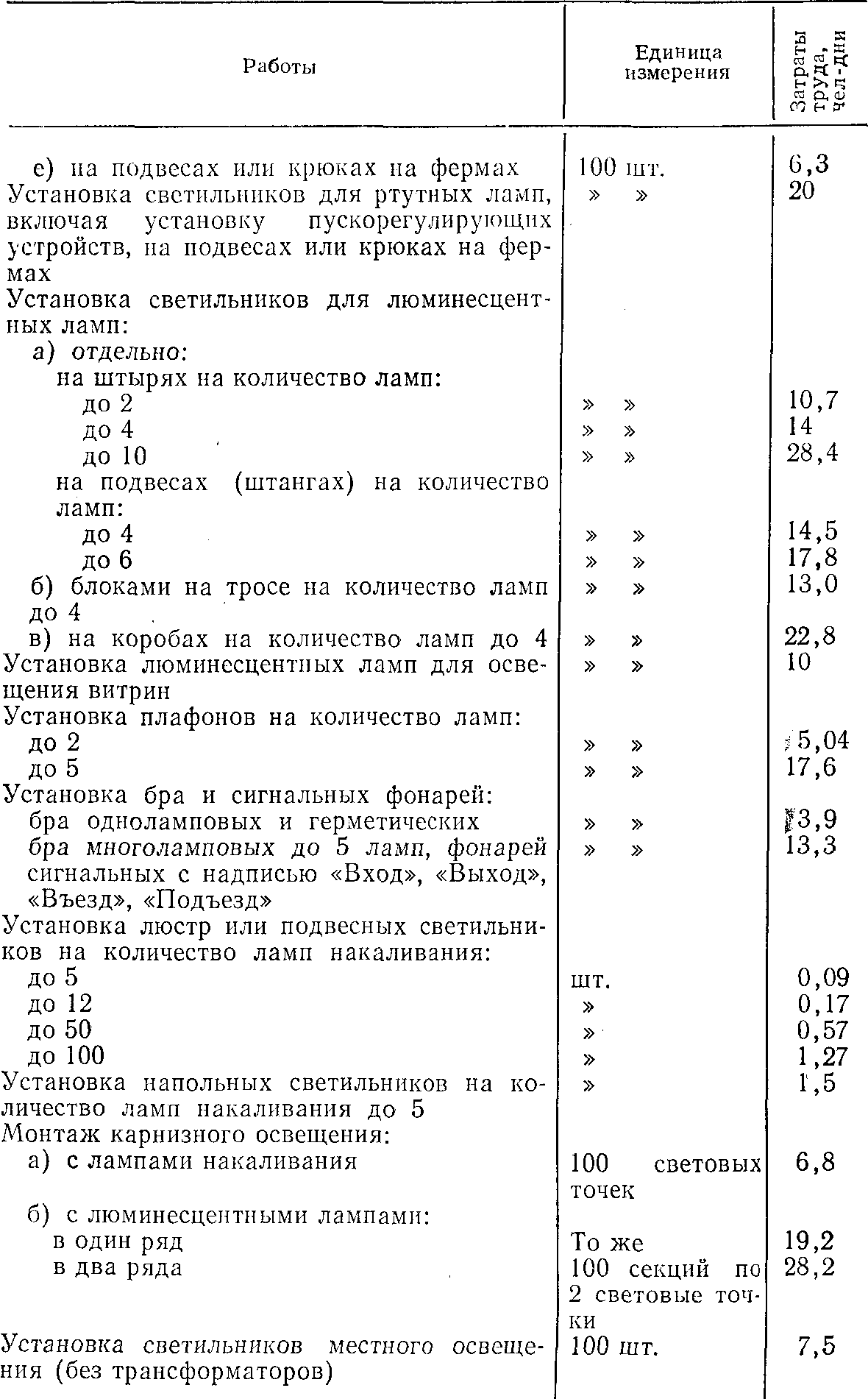

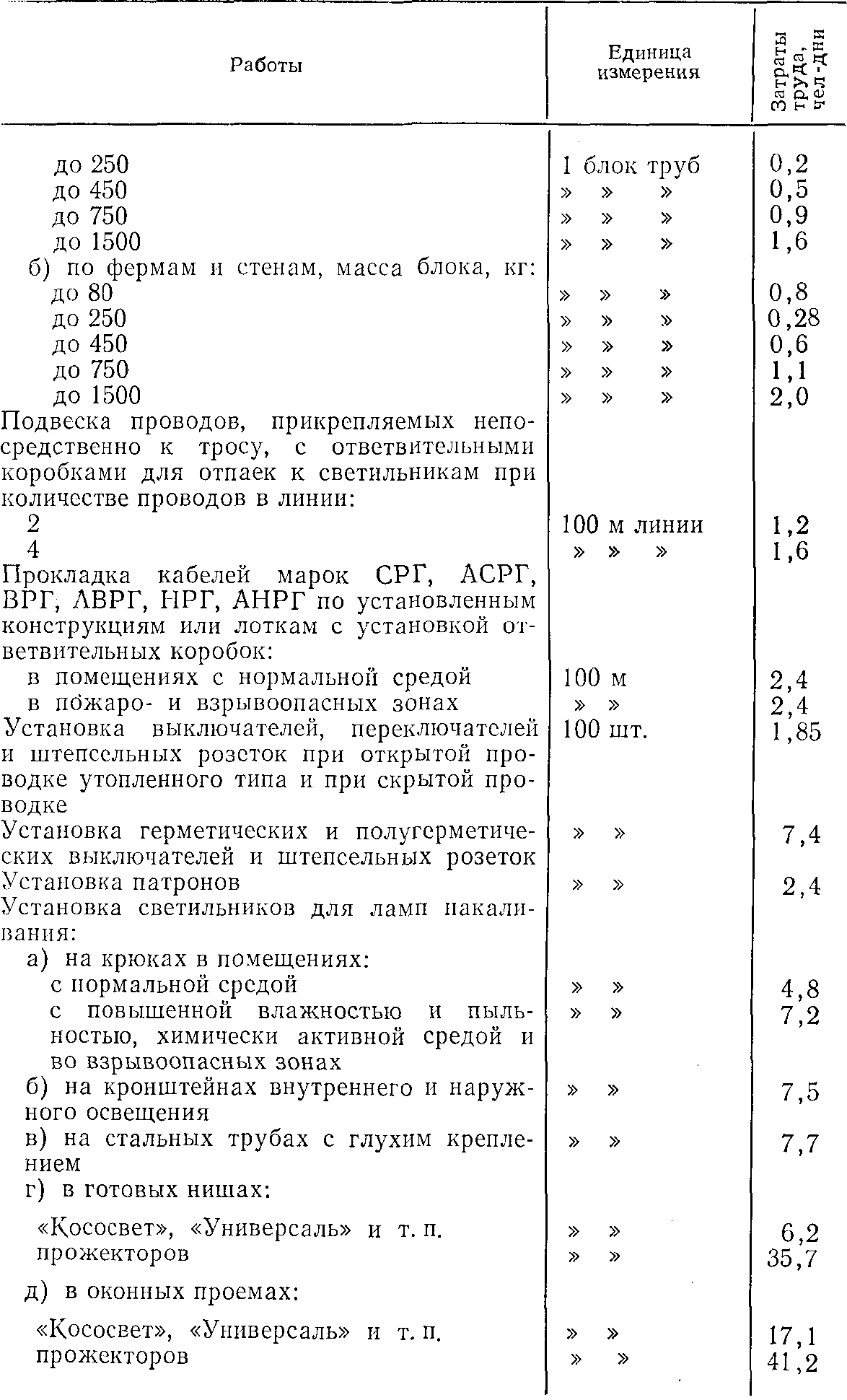

Таблица 2.17. Нормативы затрат труда на выполнение разных работ при монтаже электропроводок
Работы | Единица измерения | Затраты труда, чел-дни | |||||||
Без размеров | Ширина, мм | Диаметр, мм | |||||||
105 | 200 | 400 | 25 | 32—38 | 50 | 70-78 | |||
Установка лотков по конструкциям | Т | — | 14,9 | 7,5 | 5,96 | — | — | — | — |
Установка коробов | 100 м | 3,11 | — | — | — | — | — | — | — |
Установка П-образных скоб | т | 18,9 | — | — | — | — | — | — | — |
Установка сварных металлических конструкций |
| 16,2 | — | — | — | — | — | — | — |
Прокладка труб винипластовых: | 100 м | — | — | — | — | 1,11 | 1,42 | 1,73 | 2,36 |
на перекрытиях под заливку бетоном | » » | — | — | — | — | 0,53 | 0,62 | 0,7 | 0,88 |
Прокладка полиэтиленовых труб: в готовых бороздах |
|
|
|
|
| 0,87 | 0,9 | 0,94 |
|
в полу под заливку бетоном | » » | — | — | — | — | 0,19 | 0,22 | 0,25 | 0,31 |
Прокладка металлорукавов гибких: по стальным конструкциям | » » |
|
|
|
| 2,54 | 2,64 | 2,94 | 3,48 |
по станинам машин | » » | — | — | — | — | 3,93 | 4,0 | 4,35 | 4,58 |

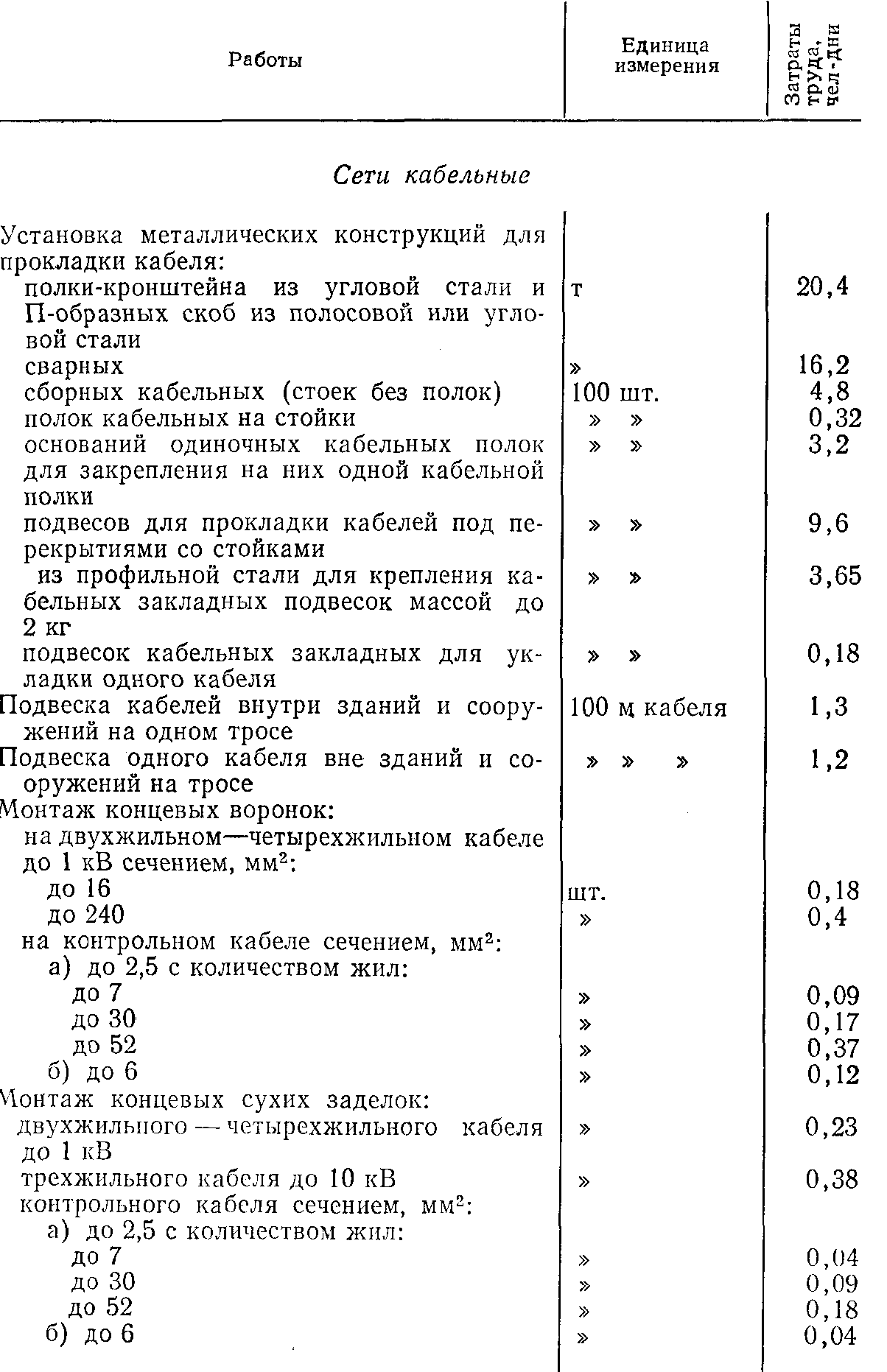

Таблица 2.18. Нормативы затрат труда по монтажу кабельных сетей (для составления ППР)
Работы | Единица измерения | Затраты труда, чел-дни, при массе 1 м кабеля кг | |||||||
1 | 3 | 9 | 13 | 18 | 23 | 30 | 1—30 | ||
Прокладка силовых и контрольных кабелей в готовых траншеях без покрытий | 100 м кабеля | 0,58 | 0,85 | 1,45 | 2,13 | 2,85 | 3,67 | 4,52 | — |
при одном кабеле | 100 м траншеи | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 | 0,7 |
на каждый последующий кабель Покрытие кабеля, проложенного в траншее, кирпичом: | » » » | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 |
одного кабеля | 100 м кабеля | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 | 0,67 |
каждого последующего кабеля | » » » | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 | 0,35 |
одного кабеля | » » » | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 |
каждого последующего кабеля | » » » | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 | 0,36 |
Прокладка силовых и контрольных кабелей по дну канала без крепления | » » » | 1,21 | 1,4 | 1,8 | 2,27 | 2,9 | 3,97 | 4,81 | — |
Прокладка силовых и контрольных кабелей с креплением накладными скобами | » » » | 3,63 | 4,0 | 5,8 | 7,65 | 8,75 | 9,72 | 12,0 | — |
Прокладка силовых и контрольных кабелей по установленным конструкциям, лоткам и эстакадам с креплением кабеля: | » » » | 1,37 | 1,6 | 2,4 | 3,18 | 3,8 | 4,39 | 5,53 | — |
по всей длине | » » » | 1,62 | 2,0 | 3,0 | 4,24 | 5,34 | 6,31 | 8,08 | — |
Прокладка силовых и контрольных кабелей в проложенных трубах, блоках и коробах | » » » | 0,98 | 1,3 | 1,7 | 2,41 | 2,79 | 3,14 | 4,02 |
|

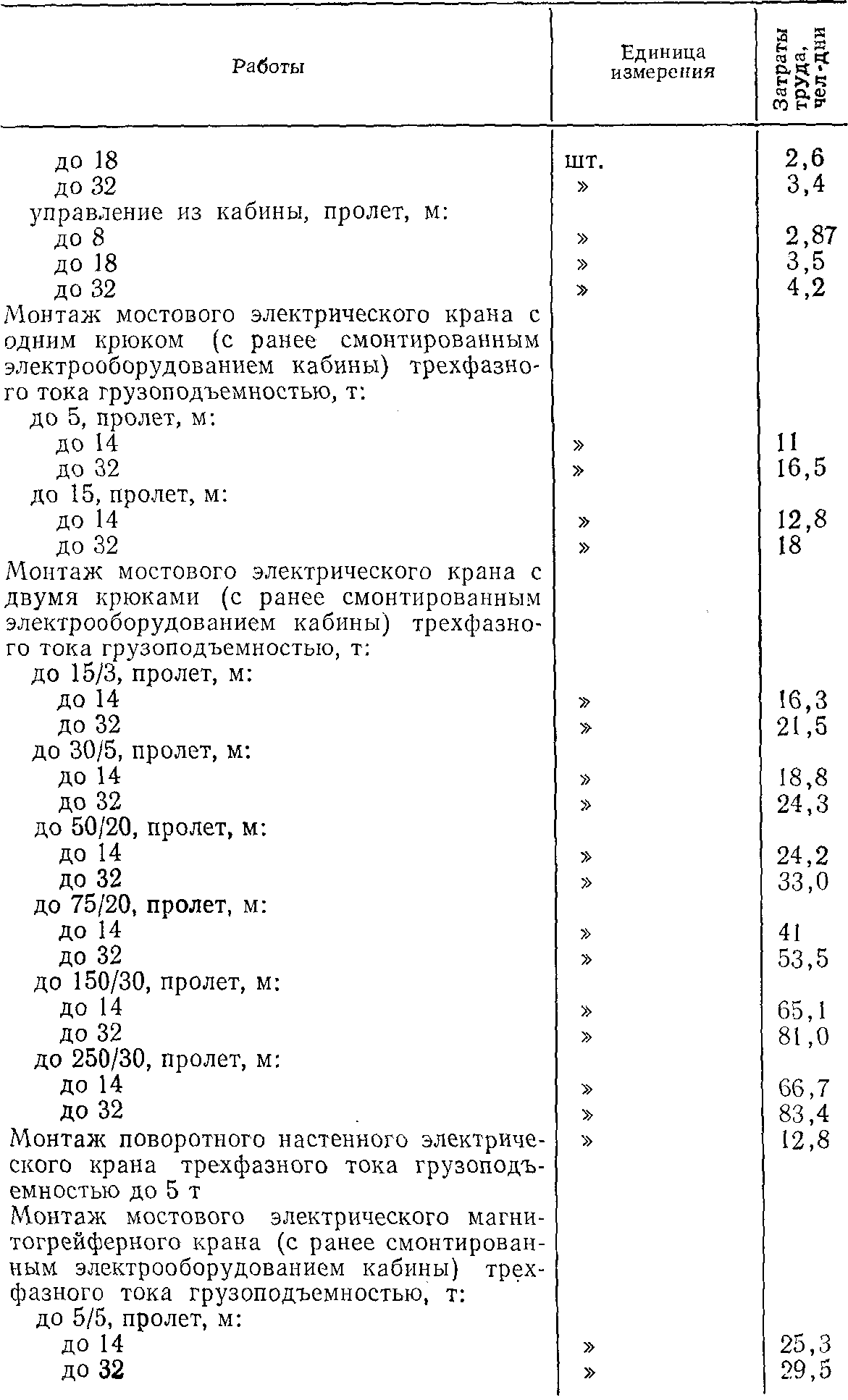

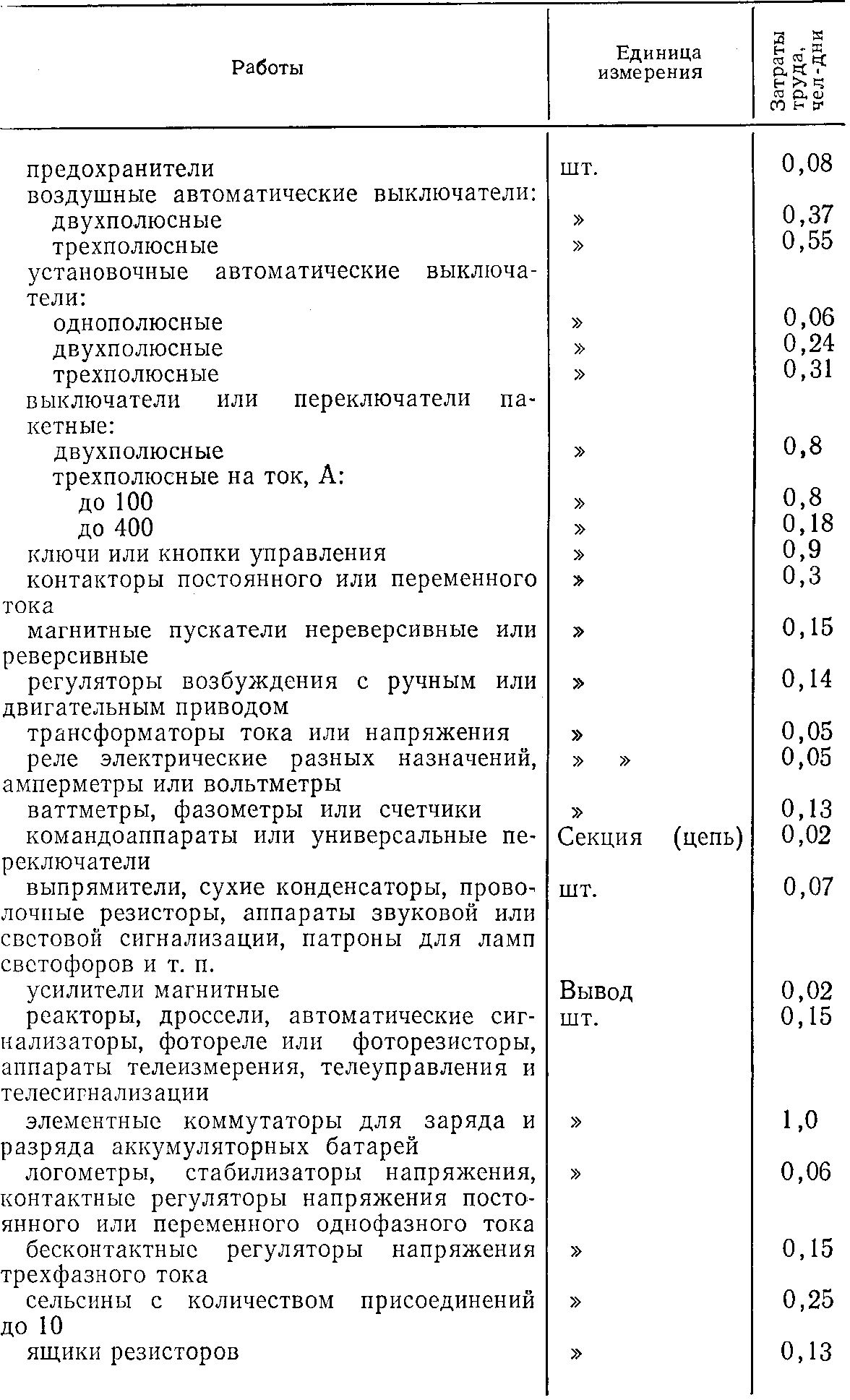

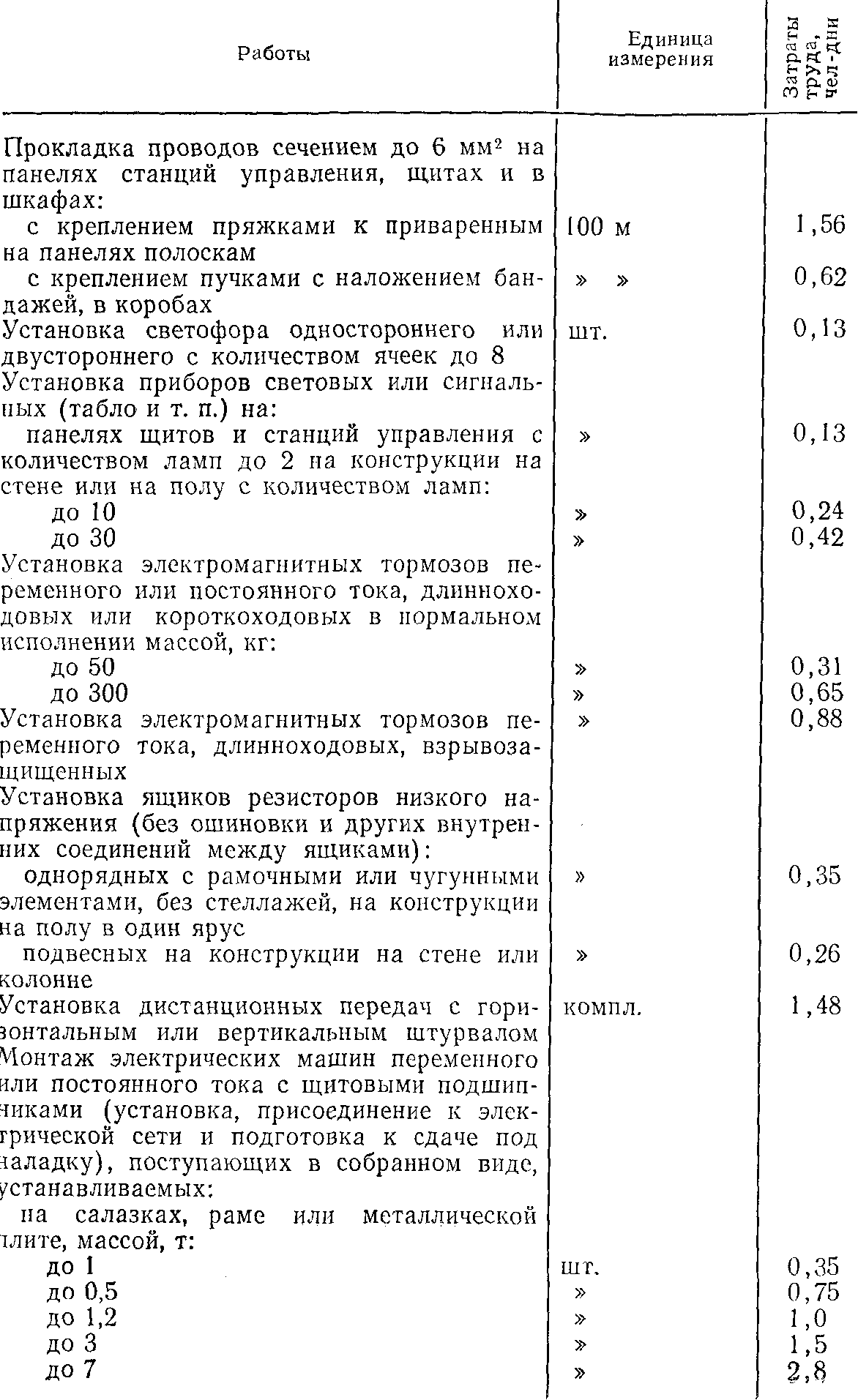

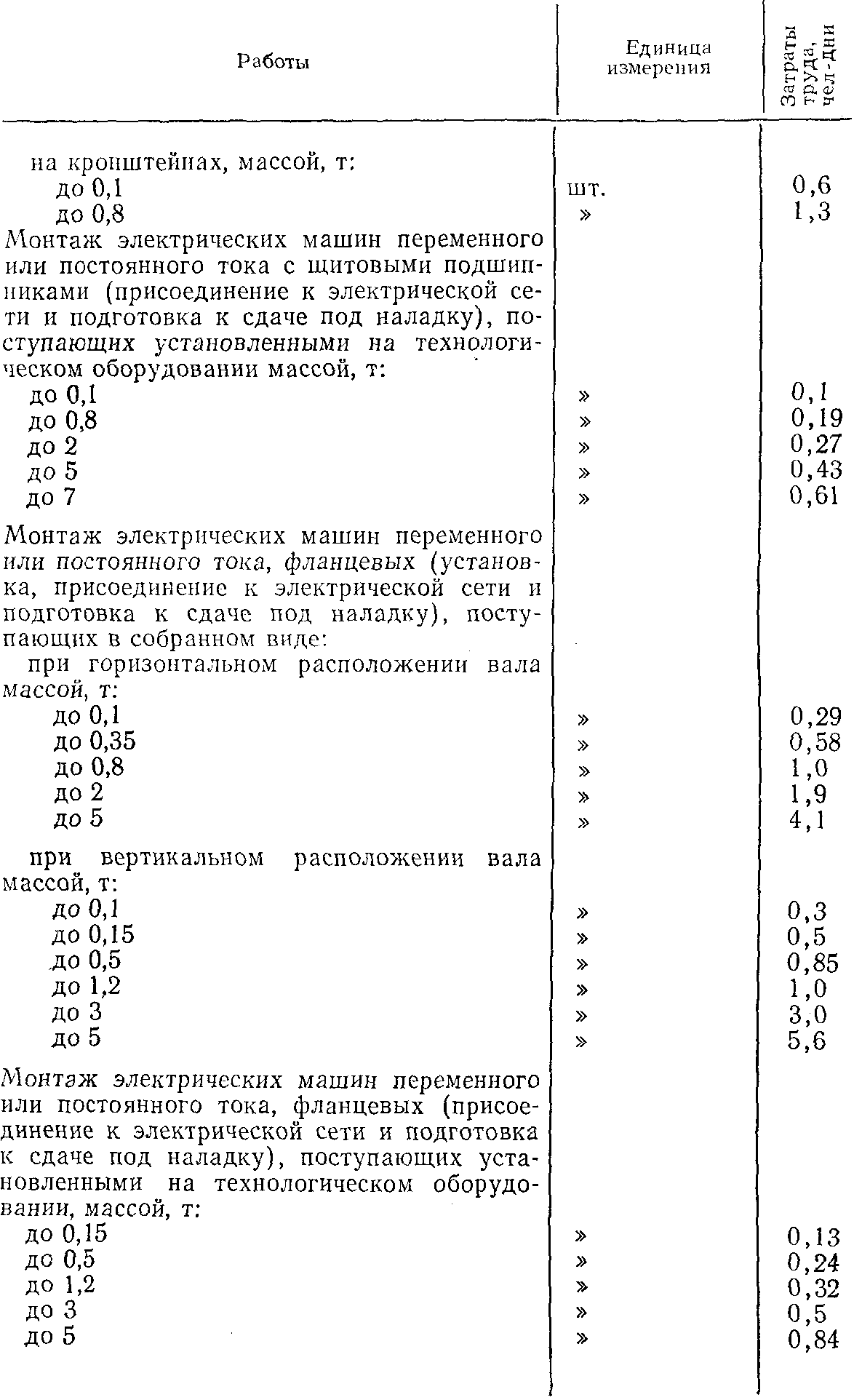

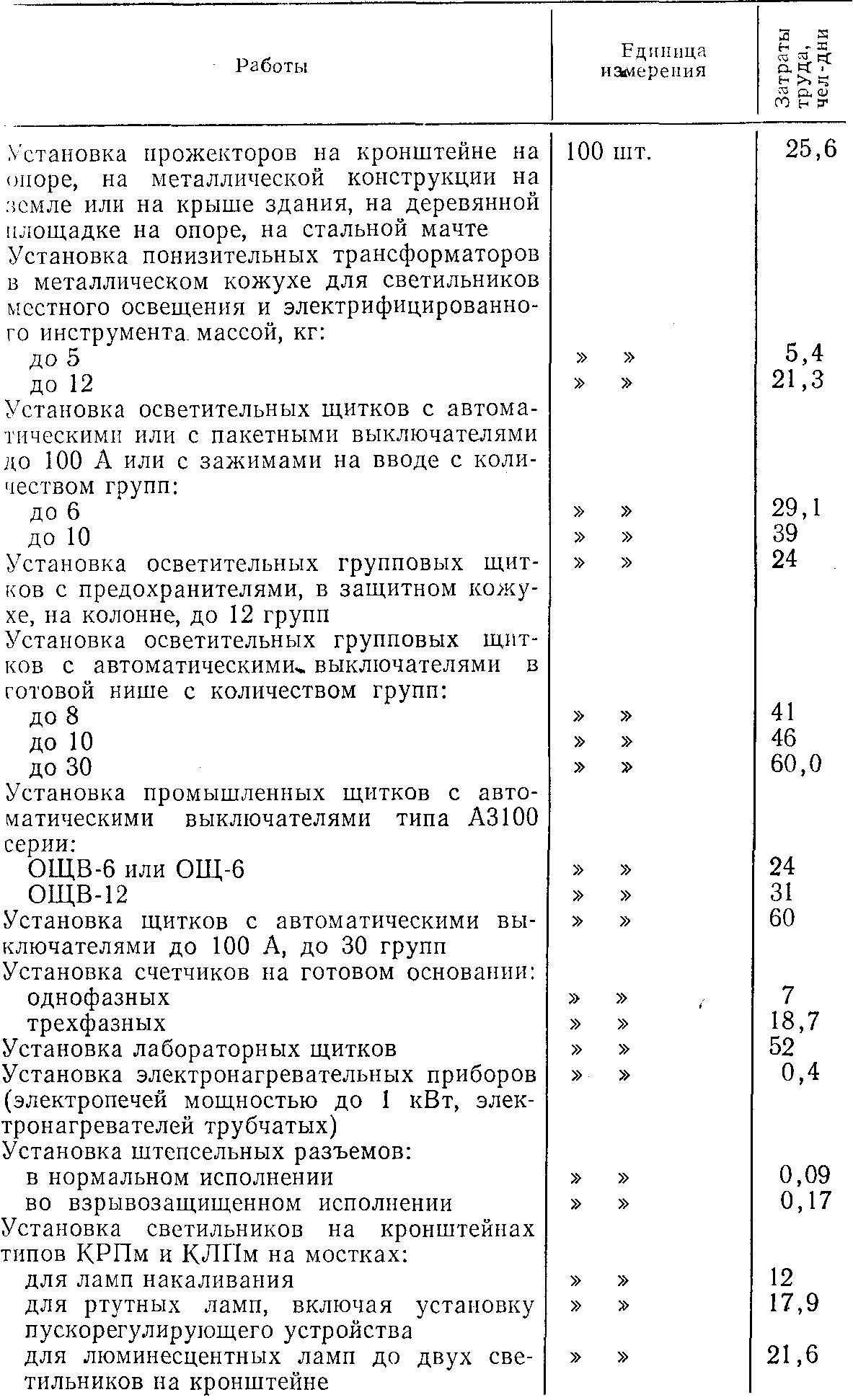

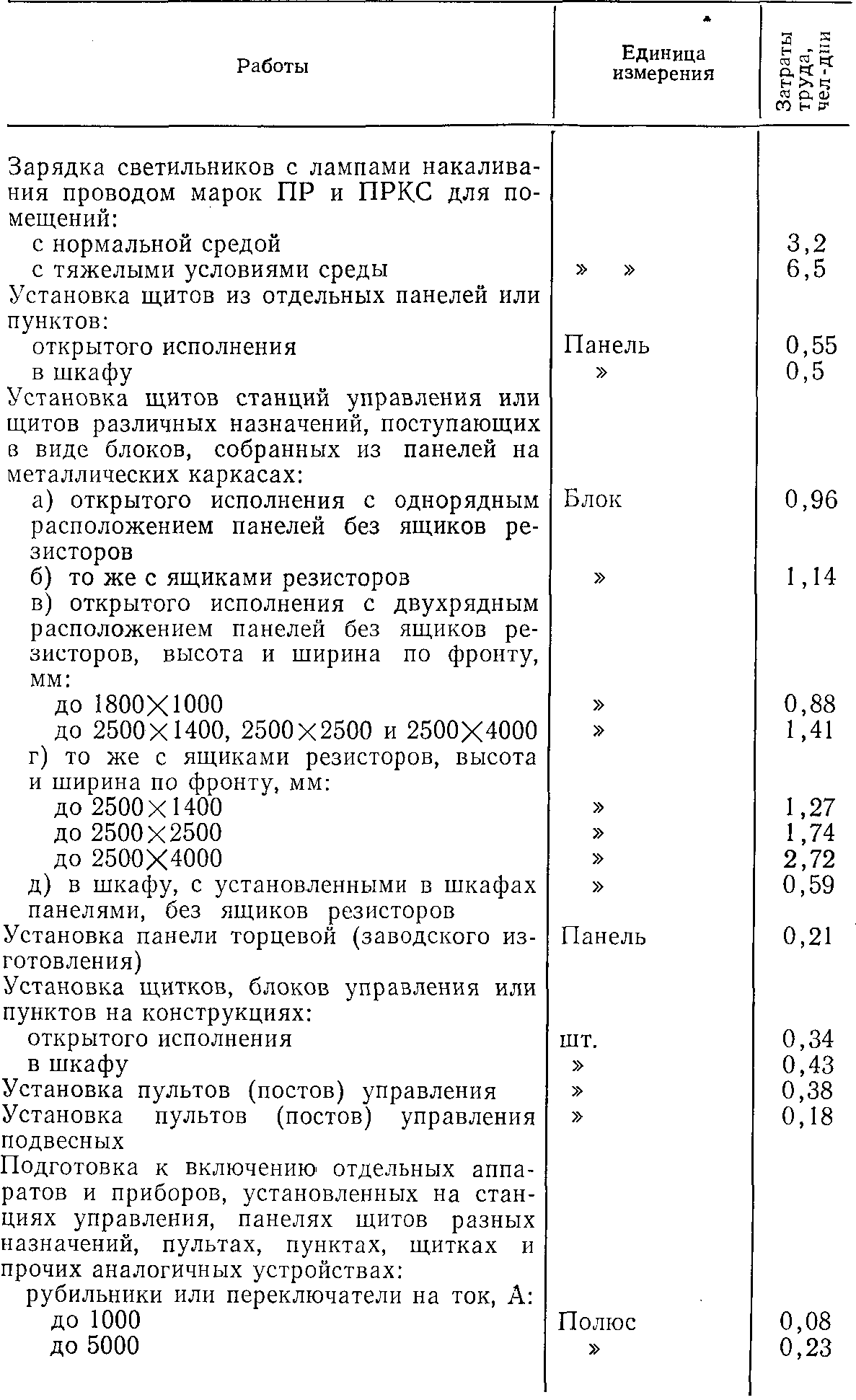

Таблица 2.19. Нормативы затрат труда при электромонтажных работах разных видов (для составления ППР)

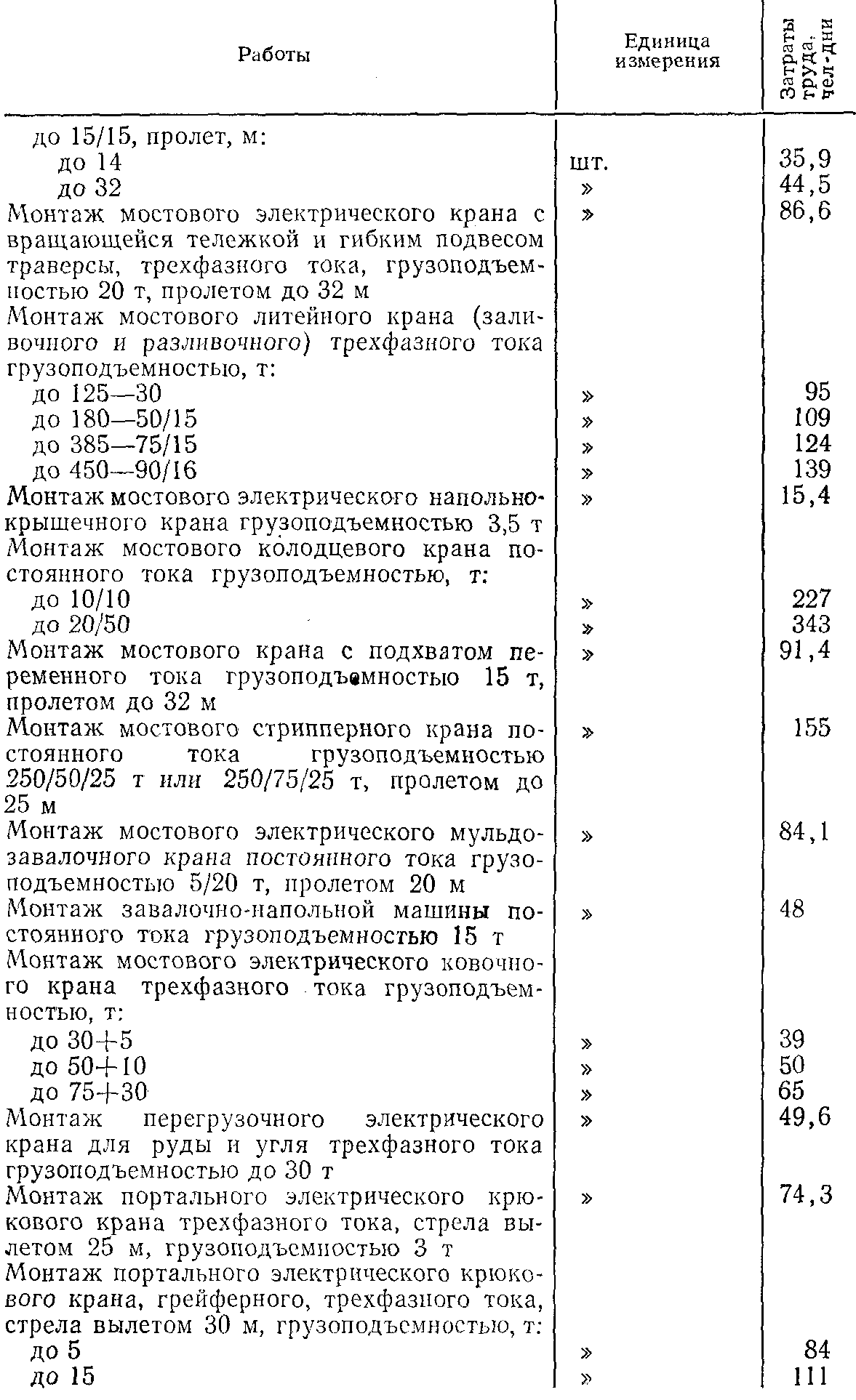

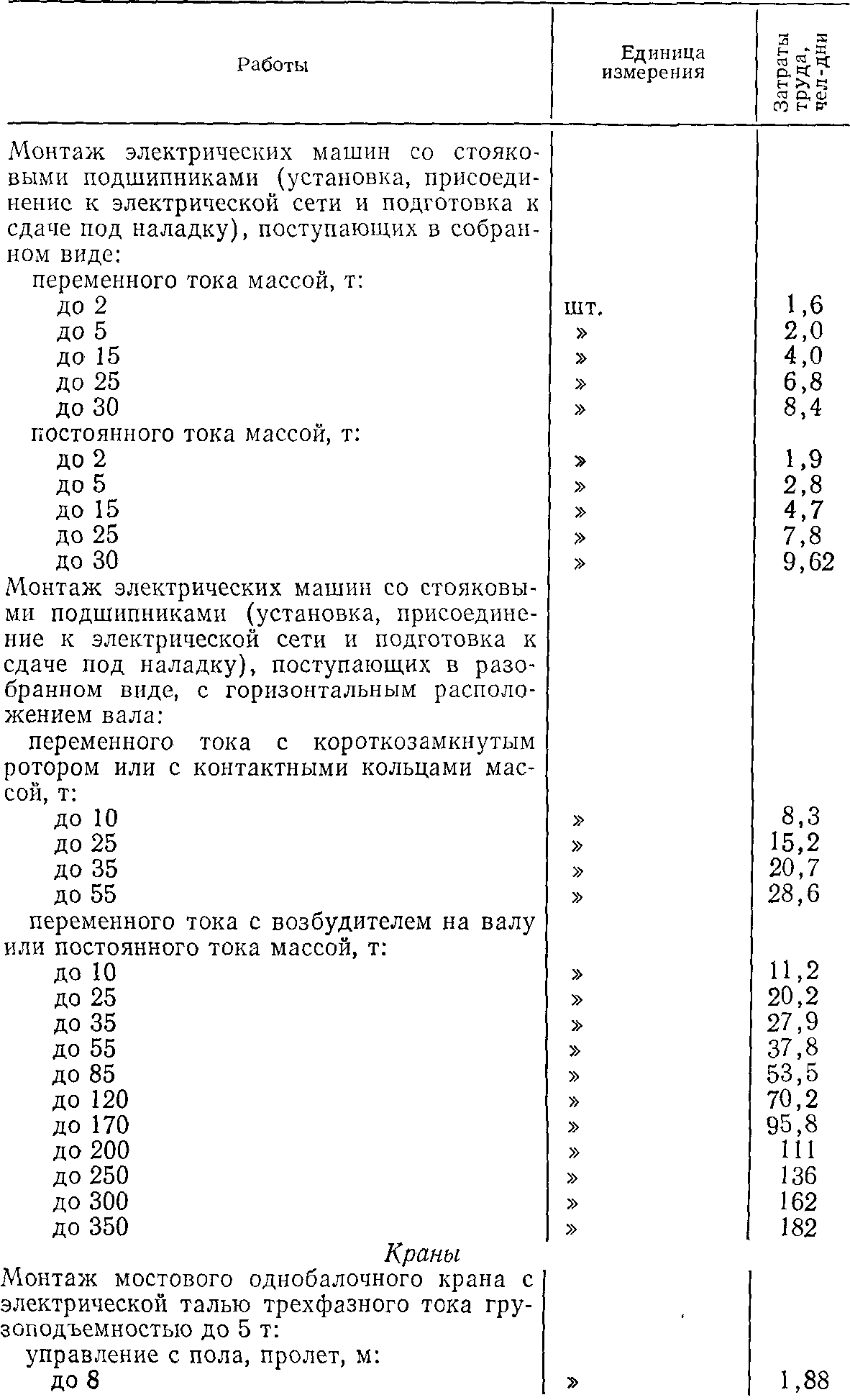

Продолжение табл. 2.19
Работы | Единица измерения | Затраты труда, чел -дни |
Монтаж электротельфера с подводкой питания гибким кабелем грузоподъемностью до 5 т | ШТ. | 1,25 |
Монтаж электроталн с подводкой питания гибким кабелем грузоподъемностью до 5 т Монтаж козлового крана с тельферным подъемом, с двумя консолями трехфазного тока (с гибким токопроводом), грузоподъемностью, т: | » | 0,75 |
до 5 (пролет 16 м) | » | 20,9 |
до 20 (пролет 32 м) | » | 36,2 |
Монтаж коксовыталкивателя коксовых батарей | Машина | 127 |
Монтаж углезагрузочного трехбункерного вагона коксовых батарей |
| 95,8 |
Монтаж дверосъемной машины коксовых батарей | » | 53,7 |
Монтаж мостового роторного вагоноопрокидыватели производительностью 26—30 вагонов в час | » | 76,1 |
Монтаж толкателя мостового роторного вагоноопрокидыватели |
| 66,5 |
