14. ПРОВЕРКА РАБОТЫ РЕГУЛИРУЮЩИХ УСТРОЙСТВ В ЭКСПЛУАТАЦИИ
а) Проверка сетевых и подстанционных регуляторов напряжения
Различные регулирующие устройства, установленные как в сетях, так и на подстанциях, подлежат периодическим проверкам. В первую очередь это относится к регулирующим устройствам, работающим без обслуживающего персонала. Необходимость очередных осмотров и проверок диктуется требованиями сохранения качественного регулирования напряжения при сезонных изменениях нагрузки, ростом нагрузок в связи с дальнейшим развитием сети, а также требованиями длительной безаварийной работы регулирующего устройства.
Задачей проводимых проверок является определение основных эксплуатационных показателей работы регулирующих устройств. К ним относятся: уровни поддерживаемого вторичного напряжения при изменении первичного напряжения в заданных пределах (для понижающих трансформаторов); число переключений в зависимости от условий электроснабжения и колебаний нагрузки трансформатора, правильность выбора выдержек времени и обеспечение регулирующим устройством заданной зоны нечувствительности или точности регулирования напряжения в пределах выбранных уставок регулирующего органа. Проверяется также общая надежность работы схемы автоматического управления и переключающего устройства трансформатора.
Для выявления указанных показателей работы регуляторов напряжения необходимо проводить замеры в сетях и в месте установки регулирующих устройств. При проверках уровней напряжения и их изменений в течение суток включают регистрирующие приборы, как показано на рис. 50. Схема пригодна как для небольших регулируемых трансформаторов потребителей, так и для более мощных, устанавливаемых на подстанциях энергосистем. Включение приборов согласно приведенной схеме обеспечивает не только регистрацию уровней напряжения, но и дает возможность, помимо счетчика числа переключений, отметить также все срабатывания регулятора, точность поддержания напряжения в установленных границах и отметить отдельные неправильные переключения регулятора. Регистрация величин UBX, UВЫХ, U нагр производится обычно в течение ряда суток, наиболее характерных для осенне-зимнего и весенне-летнего сезонов эксплуатации. По данным наблюдений и сравнений с предыдущими замерами делают выводы о правильности выбора места установки регулятора и экономичности его использования.

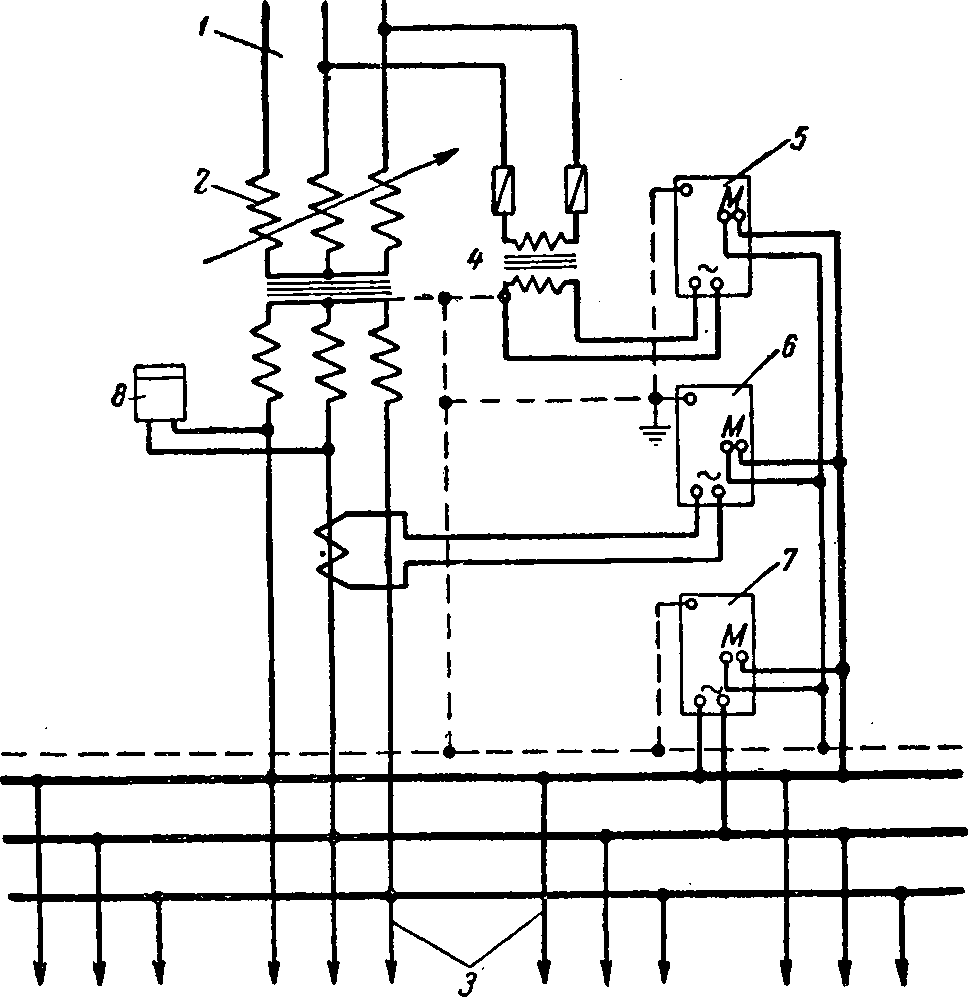

Рис. 50. Схема включения регистрирующих приборов для эксплуатационной проверки трансформаторов.
1 — шины ВН; 2 — регулируемый трансформатор; 3 — шины НН; 4 — измерительный трансформатор напряжения; 5 — регистрирующий киловольтметр; 6— регистрирующий амперметр; 7 — регистрирующий вольтметр; 8 — счетчик числа переключений.
Указанные замеры можно проводить в тех точках сети, где имеется коммутационная аппаратура (например, на трансформаторных подстанциях или распределительных пунктах). В связи с этим заслуживает внимания опыт эксплуатации зарубежных электрических сетей, предусматривающий установку регистрирующих приборов непосредственно на опорах воздушных линий напряжением 4,8 кВ. Для этого на переносной траверсе
укрепляют три регистрирующих вольтметра и три амперметра для измерений на всех трех фазах линии. Амперметры подключаются с помощью переносных токоизмерительных клещей, а вольтметры — с помощью небольших трансформаторов напряжения. Траверса закрепляется на опоре под проводами воздушной линии. С помощью такой переносной установки определяют продолжительность максимальных нагрузок, колебания напряжения в месте установки приборов и несимметрию нагрузок отдельных фаз. Полученные данные позволяют наиболее рационально распределять устройства регулирования напряжения вдоль сети, а также проводить их реконструкцию и диспетчерское управление.
Своевременная проверка и наблюдение за работой регулирующих устройств позволят не только выбрать наилучший режим их работы, но и предотвратить возможные неполадки работы переключающей аппаратуры.
б) Ревизия регулируемых трансформаторов
Сроки ревизий переключающих устройств регулируемых трансформаторов устанавливаются в соответствии с требованиями заводов-изготовителей и приводятся в гл. 3. При ревизиях производят тщательный осмотр контактной системы переключателя, проверяют состояние контактных пружин, степень изношенности контактов и др. Ревизия может производиться при вынутом из бака переключателе и без его выемки. В первом случае необходимо слить масло из бака переключателя через пробку, расположенную на дне бака, открыть люки бака переключателя и отсоединить все отводы от переключателя; снять кожух приводного механизма; отсоединить подводку к щитку приводного механизма; отвернуть болты, крепящие плиту механизма к раме бака, и вынуть переключатель вместе с приводным механизмом из бака.

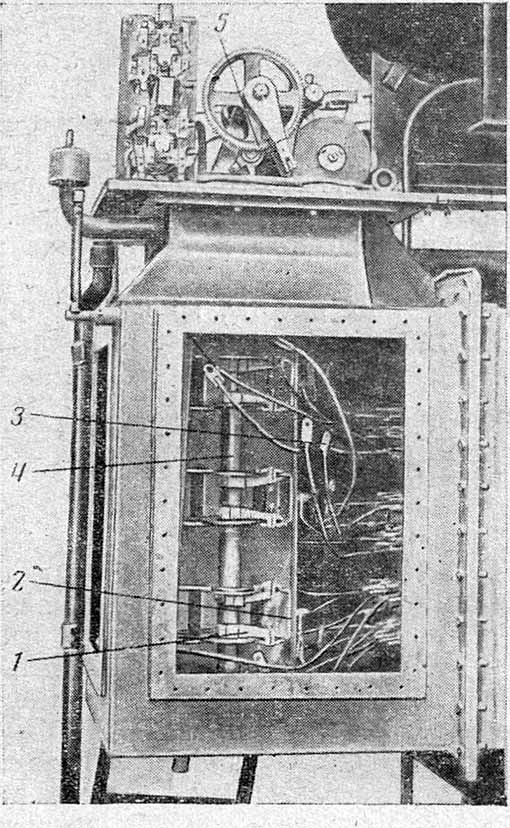

Рис. 51. Внешний вид многоступенчатого переключателя ответвлений, вскрытого для ревизии контактной системы.
1 — подвижные контакты; 2 — неподвижные контакты; 3 — ответвления регулирования; 4 — вертикальный вал переключателя; 5 — приводной механизм.
Можно также вынимать переключатель отдельно от приводного механизма.
Ревизию переключателя и снятие диаграммы переключения перед включением в работу нового трансформатора можно производить без выемки переключателя из бака. Для этого достаточно слить масло из бака, установить переключатель в среднее V положение, открыть люки на боковых стенках бака и, отсоединив отводы ступеней регулирования I—IV, снять меньшую разрезную половину бакелитового цилиндра переключателя. Эта операция позволяет осмотреть контактную систему переключателя без его выемки из бака, На рис. 51 показан переключатель силового трансформатора типа ТМН, вскрытый для ревизии контактной системы. Как видно из рисунка, при такой частичной разборке появляется возможность полного доступа к контактам переключателя и проверки их состояния. Проверка включает осмотр контактов, состояния нажимных пружин, гаек и контргаек, штифтов, удерживающих контакты, осмотр вала и др.; проверяют также давление пружин подвижных и отводящих контактов. Если давление на контактах переключателя отличается от значений, указанных в гл. 3, то необходимо его отрегулировать. После регулировки или замены подгоревших подвижных контактов снятая часть цилиндра устанавливается на место и проверяется перекрытие контактов. Повторное определение перекрытий необходимо для определения возможности использования тех контактов, которые почему-либо' подгорели больше остальных.
После указанной всесторонней проверки (см. также гл. 3) переключатель устанавливается на место или собирается, закрываются люки и бак заливается маслом. Время нахождения на воздухе аппаратуры переключения не должно превышать 12 ч при сухой погоде — относительная влажность воздуха не более 60%, и 8 ч при влажности не более 75%. В противном случае аппаратура должна быть просушена в масле.
Если возникает необходимость в отсоединении переключателя от приводного механизма, то при сборке необходимо подвижные контакты установить на средний неподвижный контакт V ступени регулирования (считая с любой стороны) и только после этого соединить механизм с переключателем. Затем необходимо снять диаграмму переключения одним из методов, рассмотренным в гл. 3.
При установке и регулировке отдельных частей переключающих устройств с более сложной кинематической схемой (при наличии передаточных валов к контакторам, двойных мальтийских передач и др.) во время их сборки руководствуются контрольными рисками, нанесенными при регулировке переключающих механизмов на заводе. Контрольные риски устанавливаются на валах и соединительных муфтах и соответствуют среднему положению переключателя.
