На рис. 9-1 и 9-2 изображены примеры конструкций конденсаторных батарей 220—380 В и 3—6—10 кВ, взятые из числа типовых конструкций, разработанных Государственным проектным институтом «Тяжпромэлектропроект» (Ростовским отделением). На обоих чертежах предусмотрена установка конденсаторов типа КМ второго габарита.
Рис. 9-1. Типовая конструкция конденсаторной батареи 220 —380 В.

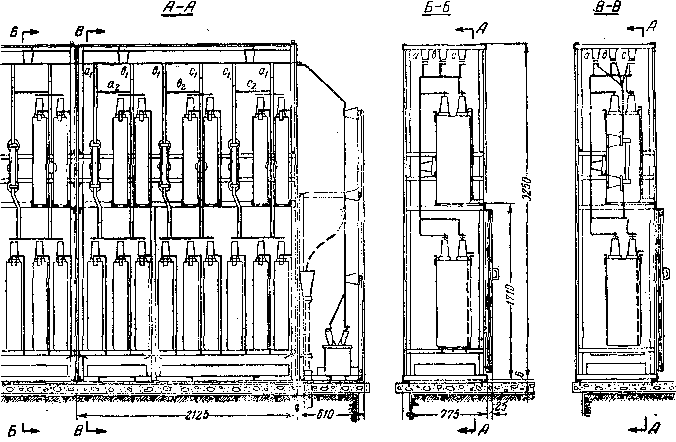

Рис. 9-2. Типовая конструкция конденсаторной батареи 3 — 6— 10 кВ.
Металлические конструкции, на которых размещены конденсаторы в батареях, состоят из отдельных элементов, а именно — «шкафов» при напряжениях батарей 20 и 380 В и «ячеек» при напряжениях 3—10 кВ. При таком исполнении упрощаются изготовление и монтаж конденсаторных батарей.
Один шкаф шириной 800 мм содержит 6 трехфазных конденсаторов, размещенных в два яруса. При установке конденсаторов 380 В, 25 кВАр мощность шкафа составляет 150 кВАр. Во «вводном» шкафу установлены только 3 конденсатора в один ярус, а на месте второго яруса расположена аппаратура присоединения батареи.
В одной трехфазной ячейке батареи 3—6—10 кВ шириной 2 125 мм установлены в два яруса 15 однофазных конденсаторов мощностью по 25 кВАр, что дает мощность ячейки 375 кВАр. Аппаратура, кроме предохранителей для групповой защиты, установлена в отдельной «вводной» ячейке, не содержащей конденсаторов.
Обе конструкции предусматривают параллельное соединение конденсаторов и защиту их плавкими предохранителями. Батареи 220—380 В снабжены только общей защитой, так как конденсаторы имеют встроенную индивидуальную защиту секций. В батареях 3—6— 10 кВ конденсаторы снабжены групповой защитой — одним предохранителем типа ПК на каждые 5 конденсаторов.
Разряд батареи 220—380 В происходит на шесть ламп накаливания (три группы по две лампы соединены звездой, см. § 6-5), а батареи 3—6—10 кВ — на два однофазных трансформатора напряжения, соединенных открытым треугольником.
Шкафы предназначены для установки в общих производственных помещениях и потому обшиты стальным листом с вентиляционными отверстиями. Батареи, выполненные из ячеек, размещаются в отдельных помещениях, и потому ячейки имеют только защиту сеткой до уровня 1 650 мм от пола.
Ряд чертежей с конструкциями конденсаторных установок приведен также в [Л. 27 и 9-4]. Описания и чертежи передвижных конденсаторных установок, применявшихся в СССР в угольной и нефтяной промышленности, приведены в [Л. 9-1, 9-2, 9-3 и 11-2].
Зарубежные конденсаторные установки по общей компоновке конденсаторов в батарее иногда отличаются от отечественных установок. Особенностями зарубежной практики являются:
широкое распространение наружных конденсаторных установок, большей частью — полностью открытого типа, как наземных, так и столбовых (§ 9-1);
сборка конденсаторных батарей из отдельных одинаковых ячеек, состоящих из металлической конструкции, конденсаторов, предохранителей и ошиновки.
Эти ячейки по принципу напоминают описанные выше, но конструктивно отличаются от них и полностью комплектуются на заводе, включая конденсаторы. Размещение конденсаторов в ячейках большей частью одноярусное.
Иногда ячейки устанавливаются в батареях не на металлоконструкциях, а непосредственно одна на другую. При параллельно-последовательном соединении конденсаторов ячейки также устанавливаются иногда одна на другую, но с промежуточными опорными изоляторами между ними.
В состав комплектных конденсаторных батарей, собранных из таких ячеек, часто входит не только коммутационная и защитная аппаратура, но и устройство для автоматического регулирования мощности батареи.
Комплектные батареи напряжением до 1 000 В часто собираются не из шкафов с конденсаторами, а из отдельных конденсаторов, в которых токоведущие части защищены съемными крышками. К батарее пристроена относящаяся к ней аппаратура.
В некоторых странах батареи собираются путем непосредственной установки конденсаторов один на другой. Так выполняются батареи напряжением как до 1 000 В, так и выше 1 000 В.
