3. ФАКТОРЫ, В ЗАВИСИМОСТИ ОТ КОТОРЫХ ПРОИЗВОДИТСЯ РЕГУЛИРОВАНИЕ, И СХЕМЫ РЕГУЛИРОВАНИЯ
Регулирование мощности конденсаторных установок может производиться в зависимости от:
напряжения в определенной точке сети, например на сборных шинах, к которым присоединена батарея;
тока в определенном элементе сети, например в линии, питающей предприятие, на котором установлены конденсаторы;
реактивной мощности в определенном элементе сети; коэффициента мощности в элементе сети;
времени суток;
общей потребности электрической системы в реактивной мощности, определяемой диспетчером системы.
Возможны и комбинированные схемы, учитывающие одновременно два или три фактора из перечисленных [Л. 8-1 и 8-9].
Рис. 8-1. Схема одноступенчатого автоматического регулирования мощности конденсаторной установки в зависимости от напряжения.
РНВ и РВВ — реле напряжения и времени включающие батарею; РНО и РВО— то же отключающие батарею; РП—реле промежуточное; Ввкл и Вотк—включающая и отключающая катушки выключателя; В—блок- контакты выключателя; ПВ—пакетный выключатель; Квкл и Котк— кнопки для включения и отключения батареи вручную; 1К— кнопка для отключения катушки промежуточного реле.
Регулирование, кроме регулирования диспетчером, может производиться или вручную, или автоматически, но только автоматическое регулирование может надежно обеспечить надлежащий график работы конденсаторов. При автоматическом регулировании переключающая аппаратура управляется реле соответствующего типа или контактными часами.
Регулирование мощности диспетчером может осуществляться или путем телеуправления, или через персонал, обслуживающий конденсаторную установку.
В СССР автоматическое регулирование мощности конденсаторных установок распространено еще мало и производится чаще в зависимости от напряжения сети. Встречается и ручное регулирование в зависимости от времени суток с отключением конденсаторной установки на ночь.
Показательны результаты обследования регулируемых конденсаторных установок, опубликованные в США в 1957 г. (Л. 8-11). Обследованием были охвачены 7707 установок общей мощностью 7 287 400 кВАр. Было установлено, что основными факторами, в зависимости от которых производится автоматическое регулирование на этих установках, являются: время суток (23,42% общей мощности регулируемых установок), напряжение (21,02%), (напряжение с коррекцией по току (4,52%) и напряжение с коррекцией по времени суток (2,74%). Диспетчером регулируется 40,46% общей мощности регулируемых установок, из них 8,78%—путем телеуправления. На всё остальные виды регулирований приходится только 7,84% общей мощности.
На рис. 8-1 и 8-2 приведены две схемы одноступенчатого автоматического регулирования мощности конденсаторных установок из числа разработанных проектным институтом «Тяжпромэлектропроект». В одной из них включение и отключение установки производятся с выдержкой времени посредством двух реле напряжения типа ЭН и двух реле времени типа РВП. В другой схеме те же операции производятся электровторичными часами типа ЭВЧС. Выдержка времени в первой схеме необходима для того, чтобы исключить возможность ненужного включения или отключения конденсаторов при кратковременных изменениях уровня напряжения.

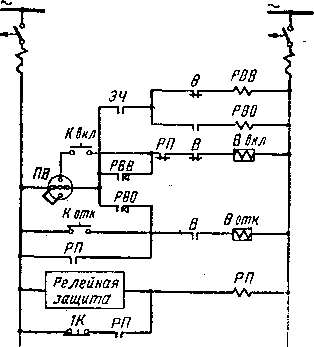

Рис. 8-2. Схема одноступенчатого автоматического регулирования мощности конденсаторной установки в зависимости от времени суток; буквенные обозначения те же, что на рис. 8-1; ЭЧ—электрочасы.
