Различают две основные группы масляных выключателей: баковые и маломасляные. В баковых масляных выключателях (рис. 14-1) масло служит изолирующей средой между токоведущими частями и стенкой стального бака, а также дугогасящей средой. В маломасляных выключателях масло иногда является не изолирующей средой, а только дугогасящей. В отключенном положении подвижной контакт в таких выключателях должен выходить из масла (рис. 14-2), а потому изоляционные качества масла в них могут быть низкими. Однако в большинстве современных типов маломасляных выключателей масло является не только дугогасящей, но и изолирующей средой. В них подвижной контакт в отключенном состоянии находится в масле. В качестве примера можно привести отечественные маломасляные выключатели МГ-35 и МГ-110, у которых контакты в разомкнутом состоянии остаются под маслом.
В соответствии с этим качество масла в выключателях как баковых, так и маломасляных должно быть высоким и постоянно контролируемым. Правила технической эксплуатации (ПТЭ) МЭС предписывают производить контроль масла после каждого бурного отключения короткого замыкания с выбросом масла, а также после каждых четырех обычных отключений коротких замыканий. Кроме того, отборы проб масла должны производиться в плановом порядке, например, для аппаратов на 35 кВ и выше — 1 раз в год. ПТЭ устанавливают наименьшее значение пробивного напряжения масла для выключателей, находящихся в эксплуатации.

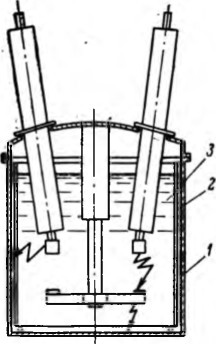

Рис. 14-1. Баковый выключатель (масло служит изолирующей и дугогасительной средой). 1 — бак; 2 — внутрибаковая изоляция; 3 — масло.

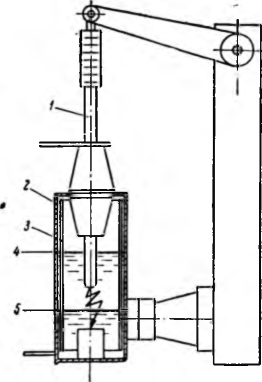

Рис. 14-2. Маломасляный выключатель. 1 — токоведущий стержень в отключенном положении; 2 — стенка бака; 3 — изолирующий цилиндр; 4 — уровень масла, если оно служит изолирующей и дугогасящей средой; 5 — уровень масла, если оно служит только дугогасящей средой.
Для аппаратов на 35 кВ и выше оно должно быть не меньше 35 кВ, для аппаратов на 6—35 кВ — не меньше 25 кВ и для аппаратов ниже 6 кВ — не меньше 20 кВ.
