Результаты гидравлических модельных исследований.

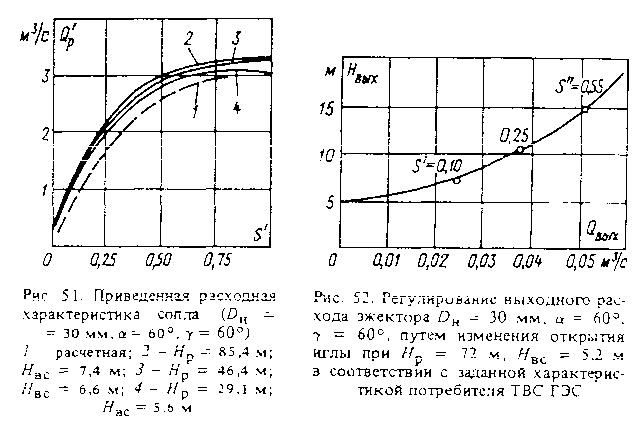

Для каждой модификации эжектора при различных положениях иглы S и напорных режимах Нр и Нвс, в первую очередь, были построены эксплуатационные характеристики Qвых=f(Hвых) (рис. 50) и относительные расходные характеристики рабочего потока Q'p =f(S') (рис. 51).

Эксплуатационные характеристики  представляют собой для перечисленных условий почти параллельные друг другу прямые линии с изломом в области кавитации; они хорошо сочетаются с подобными расчетными характеристиками. При сопоставлении опытных относительных расходных характеристик с расчетными выявилось некоторое расхождение (около 15%). кроме прочих причин, по-видимому, обусловленное и некоторыми отклонениями конструкции деталей эжектора от проектных (форма, размеры и шероховатость поверхности). Эксплуатационные характеристики для различных открытий сопла 5, сведенные в одну характеристику потребителя с указанными на ней различными значениями открытий сопла (рис. 52), свидетельствуют о том, что путем изменения открытия сопла можно осуществлять плавное регулирование выходного расхода Qвыx эжектора.

Результаты испытаний различных модификаций регулируемого эжектора.

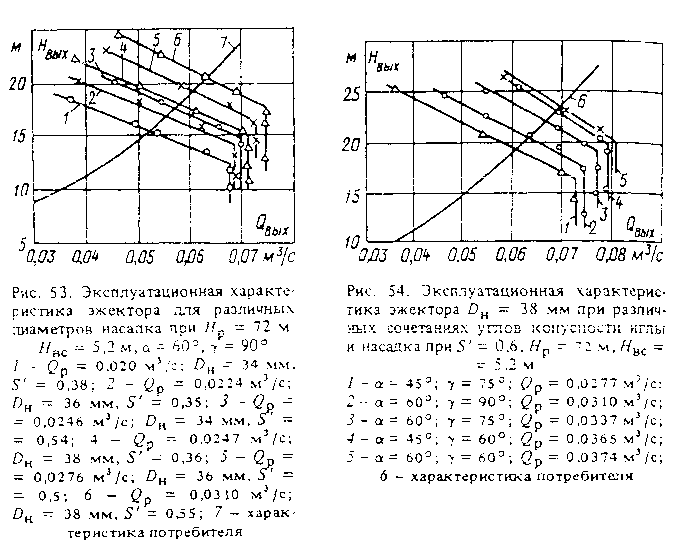

Влияние изменения диаметра насадка DH. Сопоставление расчетных и экспериментальных данных испытаний различных моделей сопел показывает, что с увеличением диаметра насадка (от 34 мм до 38 мм) повышается производительность эжектора Qвыx до 30% (рис. 53), наблюдается незначительное изменение КПД эжектора (около 2%) и снижение всасывающей способности эжектора (при S' ≈0,5; ∆q≈ 25%). Те же результаты были достигнуты при различных сочетаниях углов конусности иглы а и насадка γ. Опытные данные по всем показателям хорошо согласуются с расчетными. Это позволило при рабочем проектировании (при уточненном по техническому заданию максимальном расходе на выходе из эжектора 2000 м3/ч —1500 м3/ч) с большой долей гарантии принять диаметр насадка натурного сопла меньшим 75 мм (что соответствовало диаметру сопла на модели DH.м = 30 мм).
Влияние изменения углов конусности иглы а и насадка γ. Аналогичные конструкции сопел ковшовых гидротурбин, имеющих оптимальные утлы конусности иглы а ≈ 60° и насадка γ≈100°; выполняют несколько иные функции и создают сосредоточенную струю за счет большой степени сжатия свободной струи. Сопло регулируемого эжектора должно создавать более рассеянную струю рабочего потока, имеющего большую периферийную площадь всасывания и достаточно большие скорости потока на периферийной поверхности струи. Кроме того, для достижения минимальных гидравлических потерь и лучшей организации напорной струи площади сечений и скорости напорного потока между поверхностями иглы и насадка должны изменяться равномерно. Испытанию подверглись модификации эжекторов с различным сочетанием углов конусности иглы и насадка. По предварительным расчетам, оптимальными значениями были α=50:600 и γ=50:60°. Это убедительно подтвердили экспериментальные данные (рис. 54). Результаты испытаний показали, что такое сочетание углов конусности иглы и насадка сопла регулируемого эжектора не только обеспечивает наибольшую пропускную способность (т. е. наибольший расход рабочего потока Qp), но и наибольшую всасывающую способность (Qвс) и, кроме того, наилучшую плавность регулирования расхода.

Влияние изменения удаления среза насадка х от начала камеры смешивания. Величину относительного удаления среза насадка от начала камеры смешивания x/DH по своему влиянию на производительность эжектора можно подразделить как бы на два интервала 0,4-1 и 1 —3.
Эксперименты с регулируемым эжектором подтвердили, что при наименьшем удалении x/DH ≈ 0,4 эжектор имеет наибольшую производительность (QВЫХ), наибольший относительный расходный коэффициент q, коэффициент полезного действия и прочие параметры. При изменении  удаления сопла от 0,4 до 1,0 все перечисленные показатели эжекторов уменьшаются в пределах точности измерения, т. е. незначительно. Зато при изменении удаления сопла от 1,0 до 3 (и более) наблюдается уже более ощутимое изменение (снижение) характеристик эжектора (рис. 55).

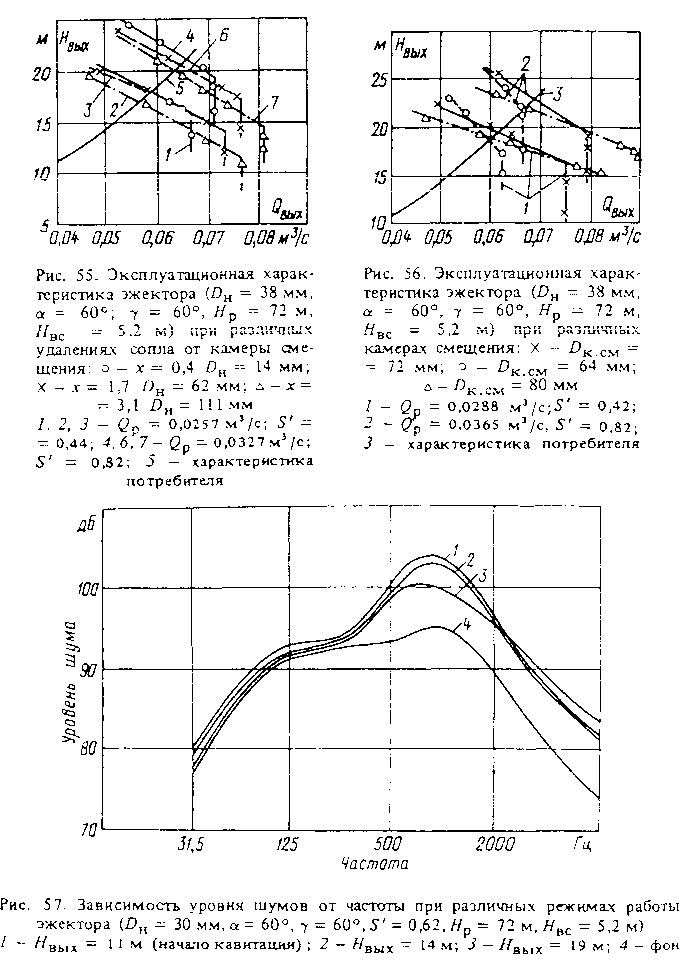

Влияние изменения диаметра камеры смешивания. Диаметр камеры смешивания влияет на эксплуатационную характеристику эжектора следующим образом: чем меньше диаметр камеры смешивания, тем круче эксплуатационная характеристика эжектора и раньше возникают кавитационные явления. Испытание модификаций модели регулируемого эжектора диаметром DK см = 64:72:80 мм подтвердили это (рис. 56). При незначительном колебании уровней бьефов обычно принимается наименьший диаметр камеры смешивания, обеспечивающий лучший КПД. Зато в условиях большого диапазона изменения напоров на ГЭС для регулируемого эжектора ТВС выбирается камера смешивания с несколько большим диаметром, чтобы обеспечить достаточный запас по кавитации (при всех режимах) и повышение плавности в регулировании выходного расхода.
Испытание нерегулируемого эжектора. Важный момент в гидравлических испытаниях регулируемого эжектора занимало сопоставление работы регулируемого эжектора оптимальной конструкции с работой эжектора с нерегулируемым соплом dc — 30,4 мм, в широком диапазоне режимов работы. Удовлетворительное совпадение результатов испытаний подтвердило правомерность принятых в методике расчета регулируемого эжектора допущений о том, что нерегулируемый и регулируемый эжекторы, имеющие равные расходы рабочего потока Qp. обладают и одинаковой всасывающей способностью (т. е. имеют и одинаковые расходы всасываемого потока QВС). В ходе исследований были сделаны следующие выводы:

  1. Главное в результатах исследований модели регулируемого эжектора — хорошее совпадение расчетных и опытных данных по основным характеристикам. Это позволило рекомендовать предложенную методику расчета регулируемого эжектора для дальнейшего практического использования.
  2. Исследования позволили уточнить расходную характеристику рабочего потока Q'p = f (S"), которая была получена на основе модельных испытаний и использовалась в последующих гидравлических расчетах регулируемого эжектора (см. гл. 2).
  3. Модельные испытания позволили уточнить рекомендации по проектированию некоторых нерасчетных конструктивных элементов регулируемого эжектора (α, γ, х).
  4. Установлена надежность работы регулируемого эжектора в широком диапазоне изменения напоров, плавность регулирования расхода на выходе из эжектора.

Исследование шумов и вибрации в эжекторе.

 Шумовые и вибрационные  характеристики эжектора представляют значительный интерес, так как обычно потери энергии в эжекторах велики. Для измерений шума была использована система: микрофон М-101, усилитель ПМЛ и частотный анализатор. В качестве шумомера использовался измеритель шума и вибрации ИШВ-1 с измерительным прибором ПИ-6, который по своим метрологическим параметрам и техническим характеристикам соответствует второму классу ГОСТ 17187-81 ’’Общие технические требования”. Динамический диапазон измерений составлял 30—130 дб.
Погрешность измерений звукового давления на частоте 1000 Гц составляла ±2,0дб.

Погрешность показаний ИШВ-1 при изменении температуры окружающей среды от 0 до 40 °C составляла ±1 дб, при изменении относительной влажности от 35 до 90% погрешность составляла ±1,0дб. Шум, создаваемый насосами на экспериментальной установке служил звуковым фоном с широкой полосой частот. Фоновый шум достигал 90 дб. Шумы при работающем эжекторе в основном превышали 100 дб (рис. 57). Наибольшее усиление шума наблюдалось при значительном понижении          т. е. в режимах кавитации. Акустические измерения сопровождались и измерениями вибрации эжектора.
В результате измерений установлено, что максимум шумов по частоте находится в районе «максимальной чувствительности человеческого уха Между шумами и вибрацией не установлено никакой корреляции. Основной шум при работе эжектора возникает не как следствие вибрации конструкции, а как следствие истечения струи из пережатого отверстия насадка сопла и при переходе на кавитационные режимы эксплуатации. К росту шумов приводят уменьшение диаметра выходного отверстия сопла и уменьшение открытия иглы S'. Проведенные на модели исследования шумов подтверждают необходимость разработки специальных мероприятий по звуковой изоляции эжекторов. Эжекторы, видимо следует помещать в тех помещениях, которые посещаются эксплуатационным персоналом лишь периодически, а при посещении обязательно предусмотреть средства индивидуальной защиты от шума.
