Разрядники «Алюгард»
Рис. 4-25. Разрядники «Алюгард» американской фирмы «Дженерал электрик» на напряжения 258, 96, 37 и 15 кВ

Внутренняя полость разрядников заполняется сухим воздухом. В каждый элемент помещается влагопоглотитель (силикагель). Для проверки герметичности разрядников применяется весьма чувствительный метод с использованием фреона, позволяющий выявить течь воздуха 2·10-7 атм-см3/мин. При такой степени герметичности давление внутри элемента по данным фирмы практически не изменяется за весь срок службы разрядника.
Все разрядники снабжены предохранительными устройствами. Конструкция элементов неразборная.
Высота разрядников серии ВА составляет 1,25—1,35 м на 100 кВ номинального напряжения. Длина пути утечки по внешней поверхности разрядников около 3 см на 1 кВ наибольшего рабочего напряжения сети.

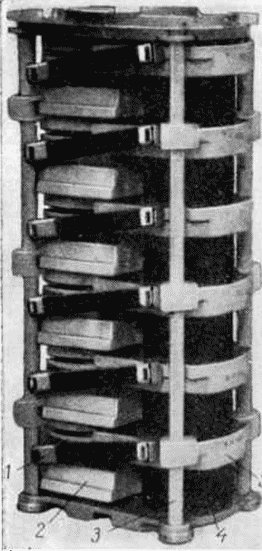

Рис. 4-26. Блок разрядников «Алюгард» серии ΒА: 1— шунтирующее сопротивление; 2 — блок искровых промежутков; 3 — стойка; 4 —последовательное сопротивление; 5 — изолирующая перегородка
Разрядники имеют защитное отношение 1,6 при токе 10 ка. Пропускная способность разрядников на прямоугольной волне 2000 мксек характеризуется током 700—1050 а (при номинальном напряжении разрядников до 312 кВ). Для разрядников на напряжения 396—492 кВ разброс пробивного напряжения при частоте 60 Гц нормируется в пределах ±5%.
