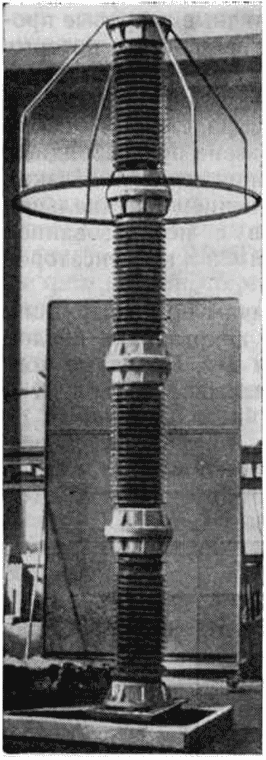

Рис. 4-11. Разрядник РВТ-500
4. Разрядники с токоограничивающими искровыми промежутками (серия РВТ)
В нашей стране первый опытный разрядник с токоограничивающими искровыми промежутками (см. рис. 1-15) был изготовлен и установлен в опытную эксплуатацию в 1957 г. для защиты трансформатора напряжением 220 кВ с пониженным уровнем изоляции.
Разрядники серии РВТ1 разработаны на напряжения от 3 до 10 кВ и от 110 до 500 кВ 192, 931. Разрядники на напряжение 3—10 кВ предназначены для защиты вращающихся машин, разрядники на 110— 500 кВ — для защиты сетей с эффективно заземленной нейтралью. В разрядниках применены тервитовые последовательные сопротивления и токоограничивающие искровые промежутки с узкой щелью.
В разрядниках РВТ на 3, 6 и 10 кВ активные элементы располагаются в одну колонку. Для снижения коэффициента импульса в разрядниках применены нелинейные шунтирующие сопротивления и емкости, включенные по схеме рис. 1-24.


1 Разрядники вентильные токоограничивающие.

В разрядниках на 110—500 кВ искровые промежутки и последовательные сопротивления, объединенные в секции, располагаются в фарфоровой покрышке тремя параллельными колоннами и включаются последовательно. Блок искровых промежутков состоит из четырех сдвоенных единичных промежутков с узкой щелью. Магнитное поле создается катушками, включенными последовательно с указанными промежутками. Катушки шунтированы специальными обходными промежутками с неподвижной дугой по типу промежутков РВС, расположенными внутри катушек. Для повышения восстанавливающейся прочности разрядника применена схема поджига искровых промежутков, показанная на рис. 1-44. Разрядник на напряжение 110 кВ выполнен в одной фарфоровой покрышке. Разрядник на 500 кВ состоит из четырех рабочих элементов и выполнен в виде свободно стоящей колонны (рис. 4-11).
Длина пути утечки по внешней поверхности разрядников на 110—500 кВ составляет 2 см на 1 кВ наибольшего рабочего напряжения сети.1

В разрядниках РВТ на напряжение 110 кВ и выше предусмотрено устройство для защиты фарфоровой покрышки от разрушения при повышении давления внутри элемента вследствие его повреждения. Один из вариантов предохранительного клапана показан на рис. 4-12. Многолучевая пластинчатая пружина 1 прижимает тарелку клапана 2 к резиновой прокладке 3 и тем самым обеспечивает герметичность покрышки. При избыточном давлении внутри покрышки 3—5 am пластинчатая пружина прогибается и дает выход газам из покрышки.

Рис. 4-12. Предохранительный клапан
1 — пластинчатая пружина; 2 — тарелка клапана; 3 — прокладка; 4 — крышка элемента разрядника
Если давление продолжает нарастать, то лапки пружины все больше прогибаются, пока не выйдут из зацепления с крышкой элемента разрядника 4. При этом газы смогут проходить через все сечение отверстия в крышке разрядника.

Электрические характеристики разрядников серии РВТ даны в гл. 3.
