Швейцарская фирма «Брови Бовери» выпускает две серии магнитно-вентильных разрядников на номинальный разрядный ток 10 ка: серию HKFdw на напряжения 4,5—123 кВ и серию HKFp на номинальные напряжения 50—665 кВ [124]. В этих разрядниках применены последовательные сопротивления из резорбита и токоограничивающие искровые промежутки с дугой, растягивающейся в узкой щели. Диаметр резорбитовых дисков составляет 75 и 85 мм при пропускной способности на прямоугольной волне 2000 мксек соответственно 600 и 1000 а. Четыре единичных искровых промежутка, две катушки электромагнитного дутья,

шунтированные специальными искровыми промежутками, и колонка резорбитовых дисков образуют секцию разрядника на номинальное напряжение 9,5 кВ.
В разрядниках серии HKFdw все секции расположены в одну колонну. При этом разрядник на наивысшее напряжение 123 кВ состоит из двух рабочих элементов.

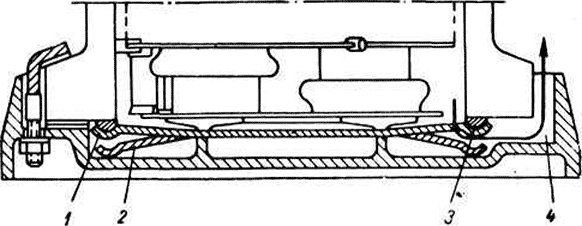

Рис. 4-23. Предохранительное устройство
1—уплотняющая мембрана в нормальном положении; 2 — положение мембраны при повышении давления в покрышке; 3 — прокладка; 4 — отверстие для выходов газов

В элементах разрядников серии HKFp секции располагаются зигзагообразно. До напряжения 133 кВ разрядники выполняются одноэлементными. Разрядники на напряжение до 399 кВ выполняются в виде свободно стоящей колонны. Разрядник на напряжение 665 кВ, предназначенный для сетей 750 кВ (рис. 4-24), выполнен с растяжками. Колонна разрядника установлена на шарнирном устройстве, в котором использован фарфоровый упор одновременно изолирующий разрядник от его заземленного основания.
Удельная высота разрядников на высшие классы напряжения составляет около 1,2 м на 100 кВ номинального напряжения.
В разрядниках на все классы напряжения применено предохранительное устройство. Герметизация элемента осуществляется с помощью резиновой прокладки и крышки, на которую нажимает пластинчатая пружина. При определенном избыточном давлении внутри покрышки пластинчатая пружина деформируется и газы получают возможность выйти из элемента. Выходящие из покрышки газы прорывают тонкую металлическую ленту, закрывающую выходные отверстия во фланце. Разрыв ленты свидетельствует о срабатывании предохранительного устройства.
Емкостно-омическая шунтировка обеспечивает пологую вольт- секундную характеристику разрядника.
Защитное отношение разрядников при токе 10 ка равно 1,8. Минимальное пробивное напряжение разрядника при частоте 50 Гц для сети 750 кВ составляет 1,28 номинального напряжения разрядника.

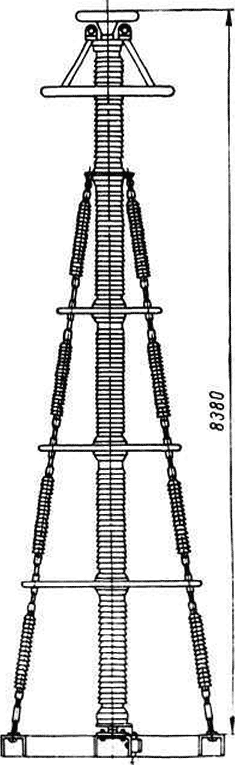

Рис. 4-24. Общий вид разрядника швейцарской фирмы «Брову Бовсри» типа HKFp на 665 кВ
